Thema:  suche Kugeln mit Loch |
[ - Antworten - ] |
04.04.2018, 19:10 Uhr
  Basteltom63
|

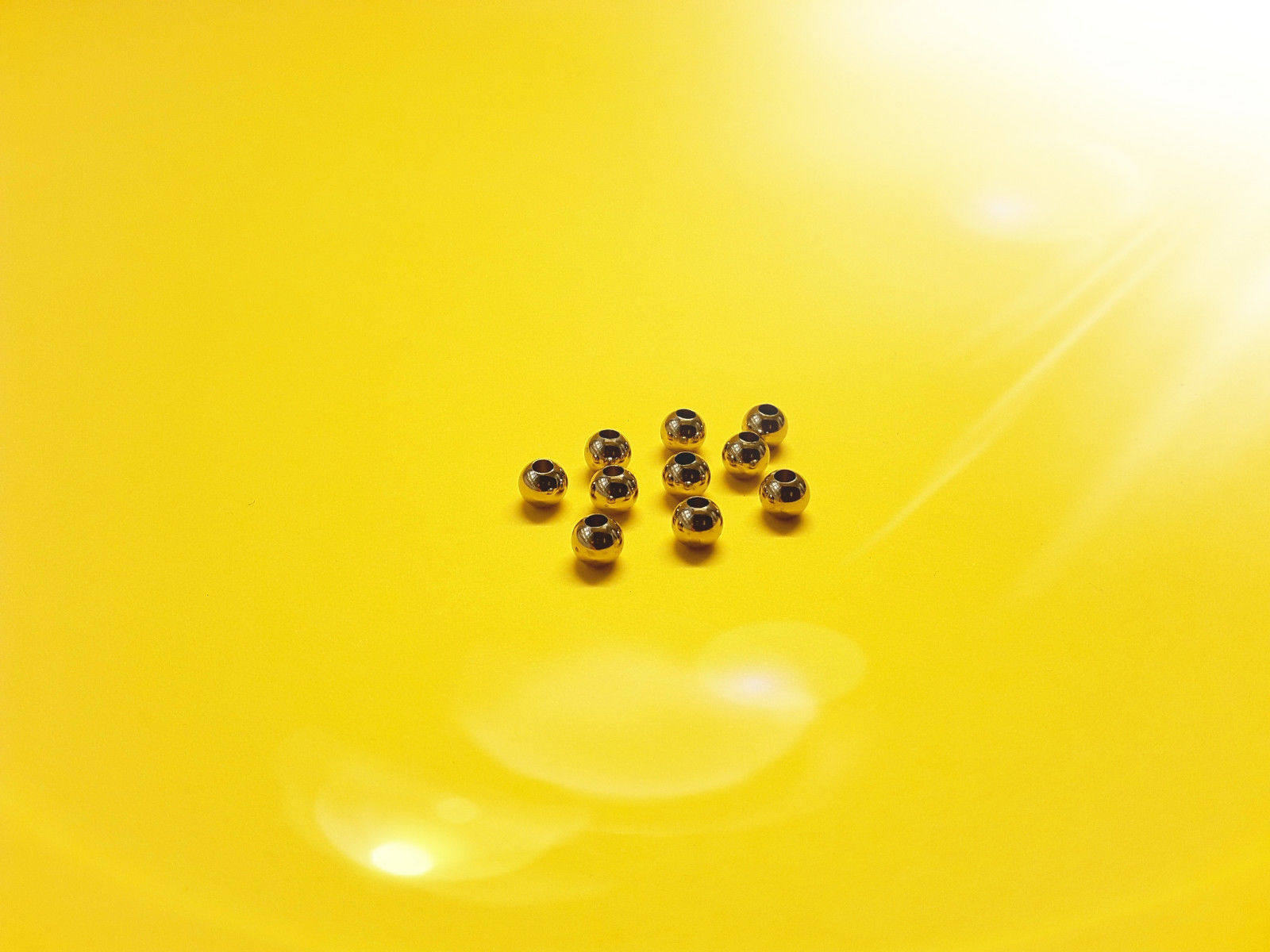

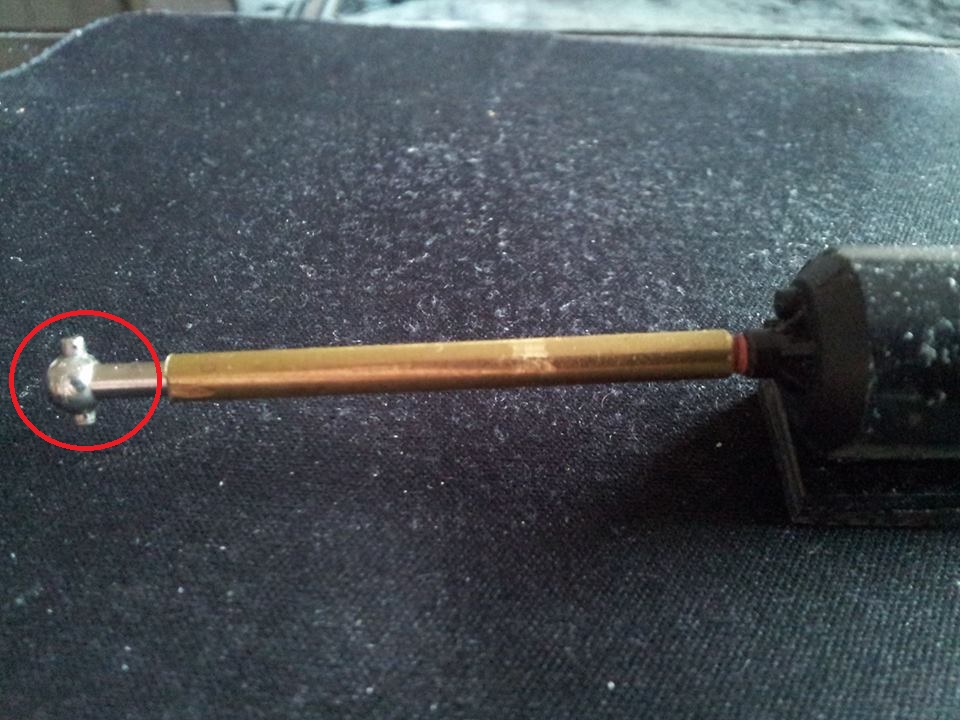

such solche kugeln zum Gelenkantriebe selber bauen
hat da jemand einen Tipp ....
danke im Voraus
--
Gruß aus dem Havel Land
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von Basteltom63 am 04.04.2018 19:12.
|
|
|
04.04.2018, 20:53 Uhr
Robert
BW-Meister
[Administrator]
|
Hallo Basteltom,
solche Kugeln einzeln zu bekommen dürfte recht schwer werden.
Mein Tipp:
Es gibt für die Fertigmodelle Ersatzgelenkwellen (gibts in Metall oder Kusstoff), wo auf beiden Seiten solche Kugeln dran sind.
Die Welle dann in der Mitte auseinandersägen und in deine Holwelle einkleben.
Schon hast du Zwei dieser Kugelköpfe.
Beispiel (wobei du da selber schauen mußt, ob die Größe und der Lieferant passt):
https://www.rc-race-shop.de/team-associated/21030-rc18t-antriebsknochen-inkl-federn-p-41565.html
Gruß Robert
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Robert am 04.04.2018 20:54.
|
|
|
04.04.2018, 21:15 Uhr
jhamm
|
Hallo,
suche einfach nach 1:10 Offroad,
sind die zu klein dann 1:8 Offroad...
Oder die nächstgelegene Conrad-Filiale aufsuchen.
--
Grüße
Jürgen
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von jhamm am 04.04.2018 21:17.
|
|
|
05.04.2018, 08:31 Uhr
Basteltom63
|
erstmal Danke für die Antworten habe erstmal was gefunden leider ohne Angabe der Außenmaße hoffe die Passen

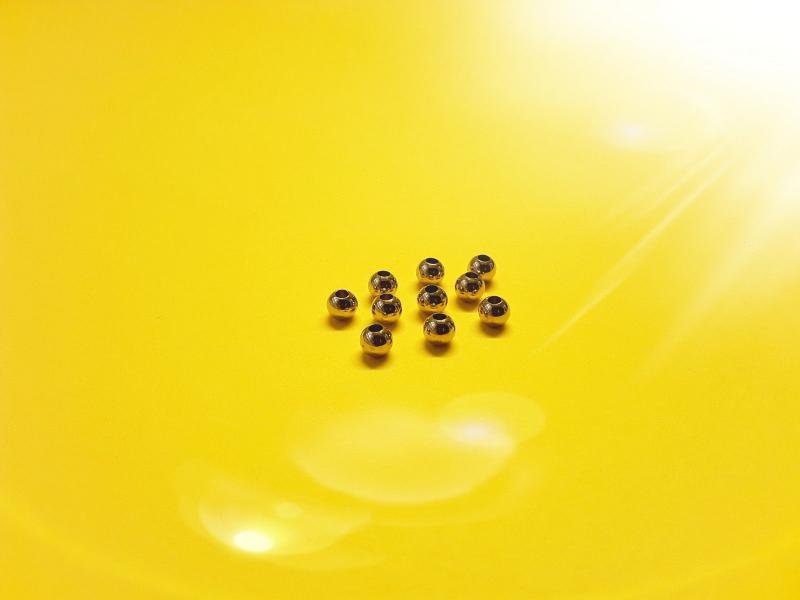

Vernick-Messingkugel-2mm-Loch-10Stk-Nr-0120G-v-Kavan-Guenther-Modellsp ort
--
Gruß aus dem Havel Land
|
|
|
|
|
|
05.04.2018, 08:34 Uhr
Basteltom63
|
wenn das Loch 2mm ist denke ich mal das das Außenmaß ca 6mm sind
das dritte Loch bohre ich dann selbst
--
Gruß aus dem Havel Land
|
|
|
|
|
|
05.04.2018, 15:10 Uhr
Radfahrer
|
Hallo Basteltom,
Du könntest auch gleich auf so etwas zurück greifen. Da ist dann alles zur Hand und einfach zu verarbeiten:
https://tamico.de/Carson-500907004-Kardanwellen-Bausatz-fuer-Tamiya-Truck
Beim Getriebedoktor-Shop gibt es auch einiges zu dem Thema.
Gibt es auch für 1:größer.
Ich möchte aber noch auf eine weitere Möglichkeit hin weisen. Man kann die Kardanwelle auch fast komplett selbst bauen. Ich habe schon mehrere auf diese Weise hergestellt. Deine Vorstellung ist wahrscheinlich, die Kugel müsste die Kraftübertragung bewältigen. Das ist nicht so. Die Bruchstelle ist der Übergang von Kugelteil zur Welle, weil da die größte Torsionsbelastung anliegt. Die Kugelform soll lediglich die Welle in der Aufnahme führen und ist auch öfters nur aus Kunststoff gefertigt. Nun wissen wir, worauf es an kommt.
Du benötigst für 1:10 Auto oder 1:1x Truck einen Stahlstab ca. 4 mm Duchmesser. Weniger geht nicht, dicker schränkt die Knickradien ein. Ferner brauchst Du zwei Passtifte 2 mm, sie dürfen auch etwas länger sein, als die Kupplungsstücke Durchmesser haben, die Enden können gern etwas über stehen. Den Stahlstab längst Du passend ab und rundest die Schnittflächen schon mal vor. Jetzt werden an den Enden Querbohrungen eingebracht. Da klebst Du die Passstifte mit Uhu endfest 300 ein und backst das im Ofen ordentlich aus, damit es eins werde. Jetzt fertigst Du die Kugelklopse an den Enden mittels schneller bindenden zwei-K-Klebers. Einfach Klecks drauf auf die Enden und fest werden lassen. Das Material kann schön mit Schlüsselfeile und Schleifpapier in Form gebracht werden, bis es leicht in den Mäulchen läuft und nicht zu viel Spiel hat.
Kann so eine Welle was? Ich meine JA:
Hier zieht ein 170 Watt Außenläufer Brushless in meinem LKW an einem Stapel Bücher. Mit einer Eigenbaukardanwelle wie oben beschrieben.
Exkurs am Rande: Da die Kraftübertragung solcher Gelenke nicht gleichmäßig ist sondern mit steigendem Knickwinkel schlechter wird, ist es bei mehreren Gelenken in einem Kraftstrang wichtig wie sie zueinander stehen, damit sich die Fehler nicht noch addieren, dann läuft der Antrieb ruckelig. Für Kreuzgelenkwellen gibt es sogar Formeln, mit denen man die optimalen Winkelverhältnisse berechnen kann. Im RC-Bereich scheint das nicht so wichtig, man sieht sowohl 90° Versatz als auch flache Wellen. Ich bevorzuge aus dem Bauch raus 90° Versatz der Nippel.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Radfahrer am 05.04.2018 15:14.
|
|
|
06.04.2018, 09:22 Uhr
Sanzoom
|
Hallo,
beim "Knupfer" (https://knupfer.info/shop/) gibt es Kugeln mit Loch ;-)
Gruß
Stefan
|
|
|
|
|
|
06.04.2018, 13:01 Uhr
Basteltom63
|
Danke für die INFOS
--
Gruß aus dem Havel Land
|
|
|
|
|
|
06.04.2018, 13:25 Uhr
kampfgnom
|
Moin,
ich stimme Olaf in fast allen Punkten zu.
Allerdings, ist es das absolut Schlechteste, wenn die Wellen einen Versatz von 90° haben. Dazu gibts auch interesante Videos bei Youtube, z.B. das hier: Funktion Kardanwelle
Also immer schön drauf achten die Wellengelenke exakt gleich anzuordnen.
Habe es selbst mal getestet, besonders bei Langsamfahrten fällt das ruckelige Fahren auf und bei hohen Geschwindigkeiten nimmt die Vibration extrem zu.
Viele Grüße
Kevin
|
|
|
|
|
|
