22.12.2017, 21:00 Uhr
  OliverRauls
3D - Drucker
|
Je mehr man sich mit diesen Themen beschäftigt um zu verstehen lernt man. Jetzt aber eine Frage----- Kette spannen am Dozer (Original): wenn ich mir das Fahrwerk betrachte scheint eine Art Hydraulik(?) zylinder längs integriert zu sein (siehe Bilder/ Pfeil).
Ist das korrekt? Wurde damit auch die Kette gespannte/ auf Spannung gehalten oder bin ich auf dem vielzitierten Holzweg?
Im Netz hab ich dazu auch nix gefunden.
Wenn dem so ist würde ich das Fahrwerk auch 2-teilig machen. Die Hälften zum Ineinanderstecken und mal sehen- ein Gewinde zum einstellen und/ oder eine Feder integrieren.
Oli
|
|
 |
|
|
23.12.2017, 11:35 Uhr
Norbert
Puppenspieler
[Administrator]
|
Hi Olli,
Du solltest mal häufiger DMAX - Goldrausch in Alaska schauen, dann wüsstest Du es
Also die vordere Rolle spannt die Kette. Dort ist ein Zylinder enthalten. Aber es bewegt sich nur die Führung der Rolle.
Habe es mal versucht auf Deinem Bild zu mackieren  .
Gruß Norbert
--
http://www.panzerfan.de
Baukastenbauer
|
|
| |
|
|
23.12.2017, 11:43 Uhr
Norbert
Puppenspieler
[Administrator]
|
|
25.12.2017, 17:55 Uhr
OliverRauls
3D - Drucker
|
Norbert, Danke!
Ich denke, die Idee die Kette durch zwei ineinander verchiebbare Teile zu lösen hab ich ähnlich umgesetzt.

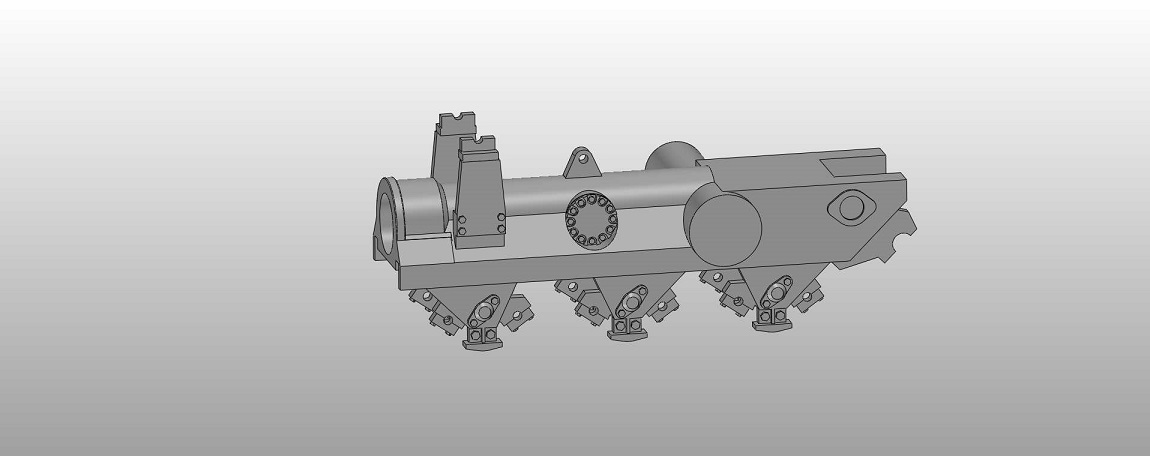

Ich habe den "Fahrwagen" in 2 Teile geteilt.
Diese sind mit einer kreuzförmigen Geometrie ineinander über 40mm verschiebbar. Am Ende sitzt eine Feder.
Ob das funktioniert---- Versug (ch) macht klug (ch).
Ich werd mal ein Plaste- Prototypen bestellen.
Und sehen.
Oli
|
|
| |
|
|
26.12.2017, 18:37 Uhr
Radfahrer
|
Hallo Oli,
ja das schaut praktikabel aus, dass das Gelumpe vorne nicht zu filigran wird. Vielleicht fällt Dir noch was zum Thema Dreckschutz sein, wenn die Raupe rückwärts fährt, und das tut sie mindestens so häufig wie vorwärts, dann schaufelt Sand und Zeuch direkt in den Mechanismus, und dann federt da bald nix mehr. Vielleicht ne Tülle oder Gummi, was auch immer. Vielleicht nicht scale aber nötig.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
26.12.2017, 19:17 Uhr
OliverRauls
3D - Drucker
|
Olaf, danke für den Hinweis. Aber so stark wie auf dem letzten Bild gezeigt soll der Federweg gar nicht sein.
Normalerweise soll die Führung nicht sichtbar sein sondern zwei Zylinder teleskopieren ca. max. 8mm
Hab jetzt mal Prototypen bestellt und bin echt gespannt.
Oli
|
|
| |
|
|
15.01.2018, 19:19 Uhr
OliverRauls
3D - Drucker
|

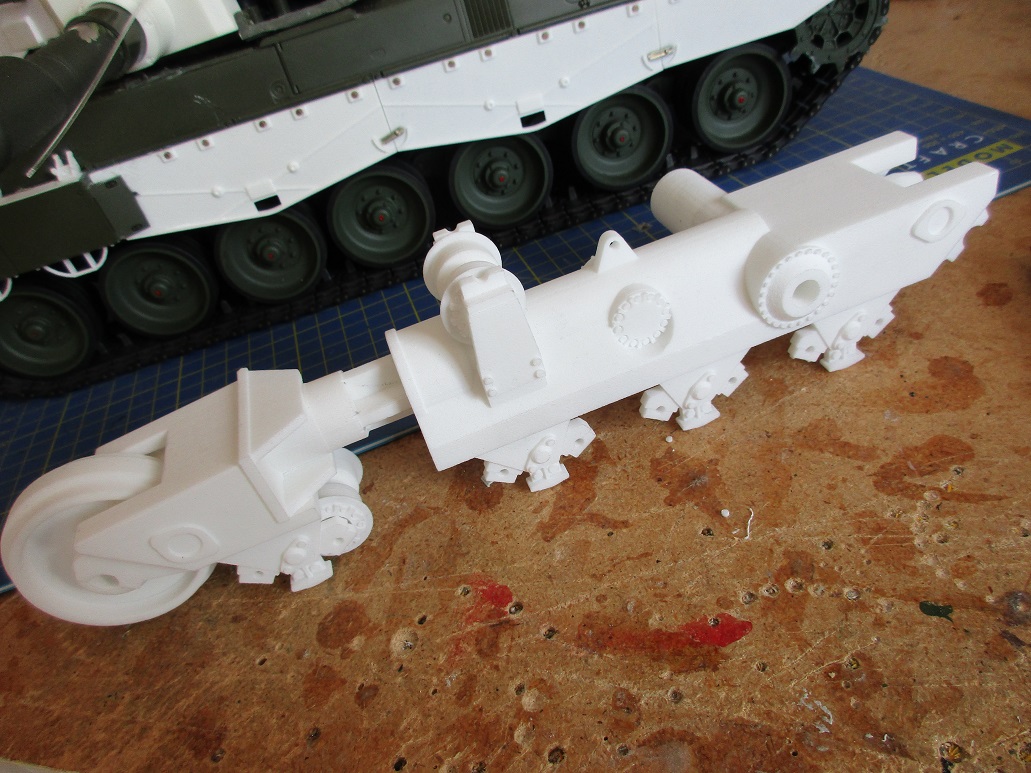

Es ging etwas weiter. Die gesinterten Fahrwerksteile (Muster) sind gekommen. Wie befürchtet gibt es Problem mit den Passungen. Das hab ich jetzt angepasst und neu bestellt. Das Fahrwerk aus "Alumide" hab ich aus Kostengründen verworfen. Nur die Umlenkrollen hab ich daraus bestellt. Da alle Laufrollen usw Kugelgelagert werden sollte das mit dem Verschleiß hinhauen. Schaun mer mal..........
Die Kette ist übrigens von MAGOM HRC aus Spanien. Mir gefällt sie sehr gut.
Jetzt muß ich mir Kopp machen über die Antriebe. Stark untersetzt.
Oli
|
|
| |
|
|
15.01.2018, 22:26 Uhr
Snipermadrid
|
Hallo Oli!
Eine Frage, die Referenz der Ketten? Könnten Sie sagen? Ich würde es begrüßen.
Grüß
Anthony.
|
|
| |
|
|
16.01.2018, 08:52 Uhr
OliverRauls
3D - Drucker
|
Hallo Anthony,
die Ketten sind von Fa. MAGOM HRC aus Spaninen, Jerez.
Eigentlich gedacht für den Kettenbagger von Bruder.
Schau mal auf der Homepage.
Gruß ins wohl wärmere Spanien
Oli
|
|
| |
|
|
04.03.2018, 18:58 Uhr
OliverRauls
3D - Drucker
|
Endlich habe ich Getriebemotoren gefunden, die ins Gehäuse passen. Leider zeigen erste Versuche das Sie doch sehr stark untersetzt sind. Das werd ich noch genauer untersuchen müssen. Klar, Dozer is kein Rennwagen. Mal weiter in Ruhe probieren. Aber generell funktioniert das erstmal. Ob das gesinterte Fahrwerk (Umlenkrolle aus "Alumide" gesintert) dauerhaltbar ist wird man sehen.
Oli
|
|
| |
|
|
05.03.2018, 14:34 Uhr
Radfahrer
|
Hallo Oli,
Du kannst ja immer noch versuchen, schnellere Motoren an die Getriebe zu flanschen. ist doch alles Normware. Soweit ich erinnere, sind da Schneckchen auf den Motorachsen, die müsste man mit einem guten Abzieher umpressen können. Hypa-Hypa wären dann bürstenlose Schnullis. Innenläufer gibt es im Set mit passenden Reglern auch schon recht günstig. Bei hoher Getriebeuntersetzung hast Du auch kaum ein Anlaufproblem, der Regler hat die Drehrichtung eingependelt bevor die Last kommt.
Oder mehr Spannung. Oder beides  ...
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
27.01.2019, 14:41 Uhr
OliverRauls
3D - Drucker
|

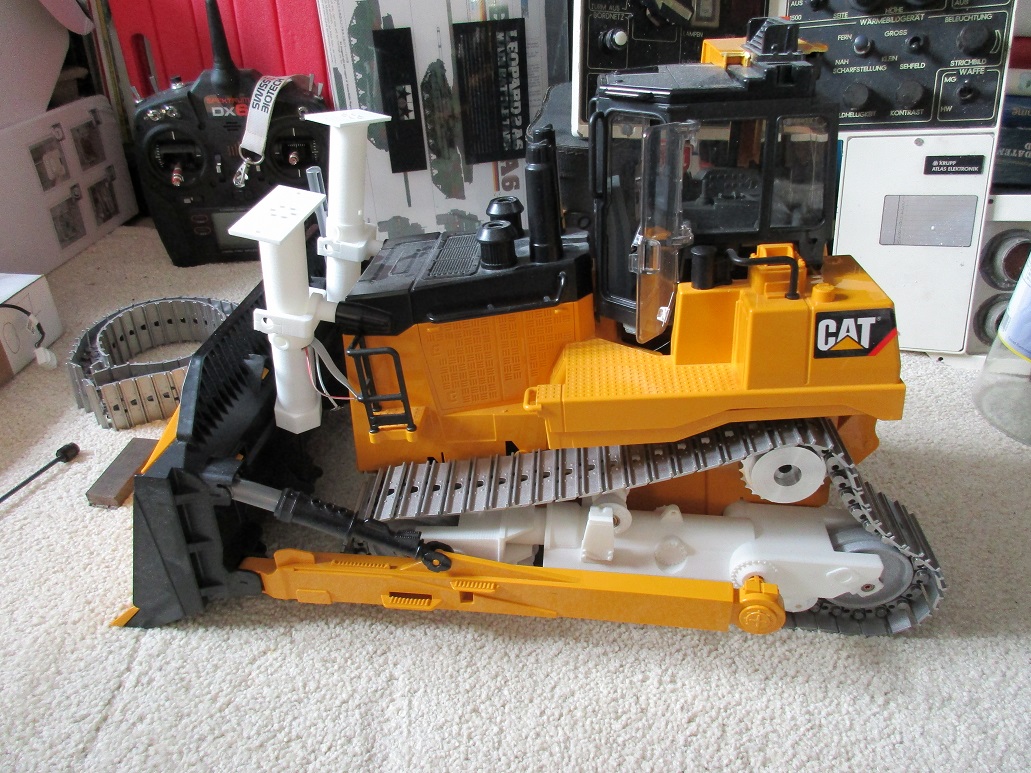

Auch hier Fortschritt. Die ganzen kleinen Rollen hab ich drucken lassen. Sie sind alle kugelgelagert. Das gibt mit den Metallketten ein schönes Bild. Auch die Motre funktionieren und lassen den Dozer schön sachte fahren. Die Hubzylinder für das Räumschild mussten natürlich neu. Ganz unscale hab ich diese so modifiziert das Spindelgetriebemotore reinpassen.
Zeit wär echt gut!
Oli:D
|
|
| |
|
|
Dozer CAT D10
