Thema:  Licht ins Dunkle für Tiger I |
[ - Antworten - ] |
27.05.2002, 09:34 Uhr
  JamesT
|
Hallo,
hat jemand von euch schon mal Lichter in nen Tiger I eingebaut
und wenn wie? Ich hab mal was von weissen LED und "multiswitch" gelesen, werd aber nicht recht schlau draus,
für einen kleinen Tip bin ich dankbar...
Seas,
JamesT
|
|
|
|
|
27.05.2002, 11:53 Uhr
 DANIEL65232
|
Eigentlich ist das ganz einfach - für die Frontlampen eignen sich ganz einfache Birnchen (Conrac) - LED mußt du genau in die Richtung bringen wo sie hin leuchten sollen - da der Tiger eh nur schlitze in den Lampen hat - langt auch einfach ein Birnchen. Dieses kannst Du dann über einen einfach Schalter (Conrad) an einem freien Kanal deinen Fernsteuerung betreiben.
|
|
|
|
|
|
27.05.2002, 12:40 Uhr
LaCroix
|
ich bevorzuge leds dafür... sind zwar teurer, aber kleiner und somit leichter zu verarbeiten, und werden auch nciht soo heiß, was dem kunststoff guttut.
Außerdem ist der Stromverbrauch viel geringer ( 2,8 volt, 20 mA)
--
Gruß,
LC
Doppler-Effekt: Die Tendenz, eine Idee als klüger zu bezeichnen, weil sie schneller kam als die anderen Ideen.
VIEL GLÜCK, MR. GORSKY!!!
|
|
|
|
|
|
27.05.2002, 18:21 Uhr
10togl
|
Hallo Leute
Ich will in meinen Leo 2/ LED,s einbauen, hab aber gehört
man muss einen Wiederstand davor anschliessen.
Kann mir jemand mehr dazu sagen und was für
welche kann ich nehmen.
Gruss Werner
|
|
|
|
|
|
27.05.2002, 21:37 Uhr
JuergenL
|
quote:
Original von 10togl:
Hallo Leute
Ich will in meinen Leo 2/ LED,s einbauen, hab aber gehört
man muss einen Wiederstand davor anschliessen.
Kann mir jemand mehr dazu sagen und was für
welche kann ich nehmen.
Gruss Werner
Hallo Werner,

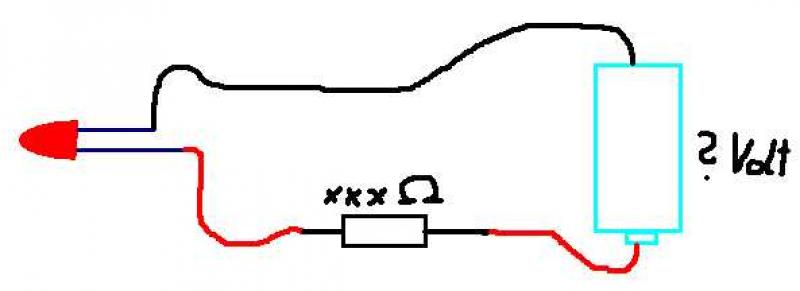

ist recht einfach: Ohmsches Gesetz sagt U=R*I (Spannung = Widerstand mal Strom). Wenn z.B. Spannung = 6V und erlaubter Strom durch LED = 20 mA (0,02A) dann sollte der Widerstand 300 Ohm gross sein. Stom * Spannung ergibt Belastbarkeit in Watt; in diesem Beispiel also 0,02A * 6V = 0,12 W. Das heißt, mit einem 0,25W Widerstand bist du auf der sicheren Seite.
Das obige Beispiel gilt für eine LED an 6V; bei serieller Schaltung sieht es etwas anders aus. Ignoriert habe ich den Spannungsabfall an der LED, die exakte Berechnung überlasse ich den elektrisch Vorgebildeten <gr>.
--
Beste Grüße
Jürgen
|
|
|
|
|
|
28.05.2002, 00:33 Uhr
JamesT
|
Hallo und Danke für die Anregungen....
Ziemlich beeindruckendes Bild Jürgen!
Wär schön wenn ich das auch so hinkriegen würde....
Werd aber einen Handschalter zum Licht anmachen verwenden müssen. Ich hab nämlich eine FUTABA...
und die hat nämlich keinen Kanäle mehr frei .... glaub ich ...
Sorry, bin ein echter newbi im RC-Bereich...
Hab aber trotzdem viel spass an der Freud...
Nochmals Danke
JamesT
|
|
|
|
|
|
28.05.2002, 09:30 Uhr
LaCroix
|
Eine serielle schaltung von leds habe ich noch nie gemacht, aus folgendem grund:
Beim durchfließen einer Led gibts einen 0,7 Volt spannungsabfall...
Somit hast du an der ersten led 3volt, an der 2. 2,3 an der 3. nur mehr 1,6....
Lieber einen extra widerstand und paralell, da ist das ergebnis immer das selbe!
Ansonsten hat JurgenL alles perfekt erklärt.
Sollte man noch erwähnen das ein metallschichtwiderstand besser ist, als ein Kohleschichtler, weil er nur 1% toleranz hat (Kohle 5%) ?  *protz*
Eines noch... Die led muß richtig rum an die Kabel! Das eine bein ist kürzer , das ist die KATHODE ->
[ESELSBRÜCKE] Kathode fängt mit "K" an, ist kurz und es darf KEIN Strom dran! [/ESELSBRÜCKE]
--
Gruß,
LC
Doppler-Effekt: Die Tendenz, eine Idee als klüger zu bezeichnen, weil sie schneller kam als die anderen Ideen.
VIEL GLÜCK, MR. GORSKY!!!
[ Dieser Beitrag wurde von LaCroix am 28.05.2002 editiert. ]
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von LaCroix am 28.05.2002 09:31.
|
|
|
28.05.2002, 09:40 Uhr
Panzer Lib
gesperrt
|
ich bin auch Anfänger im RC
wie wird es mit ein Paar einfache Skizzen
von die erfahrene micro-elektronik Profis?
LEDs habe ich jeder Menge aus alten Rechner
Gruss
Paul
|
|
|
|
|
|
28.05.2002, 09:55 Uhr
rebam
|
JamesT,hast du eine 4Kanal FB die man nicht weiter ausbauen kann?Oder?
Es gibt doch Multiswitch mit denen Du einen Kanal mehrfach belegen kannst.Ob eine Funktion dann eingeschaltet wird kann durch die Knueppelstellung oder Dauer des Steuerimpuls bestimmt werden.Und wenn du dann nochmal in die Position oder den Knueppel nochmal so lange am Anschlag haeltst geht die Funktion wieder aus.
Es versaut doch die Atmosphaere wenn man immer zum Panzer rennen muss um Zusatzfunktionen einzuschalten.
 Tino
--
Niedergezwungen zu werden ist nicht schlimm,sich danach nicht wieder zu erheben das ist schlimm.
|
|
|
|
|
|
28.05.2002, 17:01 Uhr
JamesT
|
Hi,
genau, ich hab ne 4 Kanal FUTABA und die ist "nicht erweiterbar"
von nem Multiswitch hab ich schon mal gehört, auch mal bei Conrad gesucht aber nicht gefunden....
Wie heisst das Ding genau und wo krieg ichs her, das wär natürlich toll....
Wo muss ich diesen Multiswitch anschliessen, ich nehm mal an irgendwo in der FB zwischenschalten...
Wie funktioniert dann das weiter, ich hab noch einen Steckplatz am Empfänger frei... der fünfte...
Ein kleine Schilderung der Technik wär gut... keine Angst mit
Fachbegriffen aus dem Elektrotechnischen ich hab Kommunikationselektroniker gelernt.... Schade dass man panzer nicht mit Telefonen steuern kann...
Danke,
JamesT
|
|
|
|
|
|
28.05.2002, 17:11 Uhr
Blackbird-I
|
Hi
Wenn du das Multiswitch betreiben willst musst du dir noch einen Decoder kaufen. Der teilt dann einen proportiaonalkanal auf 8, 16 oder auf Schalter und Drehknöpfe auf. Die Dinge sind aber nicht ganz billig, aber der Decoder braucht am Empfänger nur einen Anschluss. Mehr dazu findest du auf Robbe DE unter Fernsteuerung auf Zubehör.
--
mfg
Blackbird
Wenn du willst kann ich die Katalogseite von Robbe auch einscannen und per E-Mail verschicken.
[ Dieser Beitrag wurde von Blackbird-I am 28.05.2002 editiert. ]
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Blackbird-I am 28.05.2002 17:13.
|
|
|
28.05.2002, 18:04 Uhr
Tamiya
|
Danke für eure Ausführungen,möchte meinen Tiger auch mit Licht versorgen.Ich möchte aber die Späte version machen.Also tausche meine 2 Scheinwerfer vom Tiger 1 gerne gegen 1 vom Königstiger.
--
Tamiya ,Der Tamiyakenner
|
|
|
|
|
|
