05.09.2017, 14:35 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar


Es muss nicht immer Kette sein. Sondern, auch Räder machen Spaß.

Mit diesem Motto habe ich beschlossen, ein Fahrzeug passend zum AMX 13 VTT zu bauen.
Ich musste bald bemerken, das es in diesem Maßstab für LKW-Modelle, nicht viel an wichtigen Zubehör gibt.
Angefangen von den Reifen, Felgen und Achsen. Also selber machen.
Wo fängt man an?
Ich begann mit den Reifen, was als Gegenstück zur Kette steht.
Nach einer unbefriedigenden Recherche , die mich pro Reifen ca. 200.- Euro gekostet hätte, ( ja, ihr lest da schon richtig ) heißt das Gebot der Stunde: Selber machen.
Mit tatkräftiger Unterstützung von Günter G., der mir eine 3D Zeichnung nebst 3D Druck zukommen lies, war man schon einen Schritt weiter. ( Der 3D Druck war in der Größe allein schon eine Herausforderung, mit einer speziellen Lösung). Hut ab !
Danach musste mit einem geeigneten Silikon eine Negativform gegossen werden. Gesagt getan.
Nächster Schritt: Elastisches PU in 50. Härtegrad

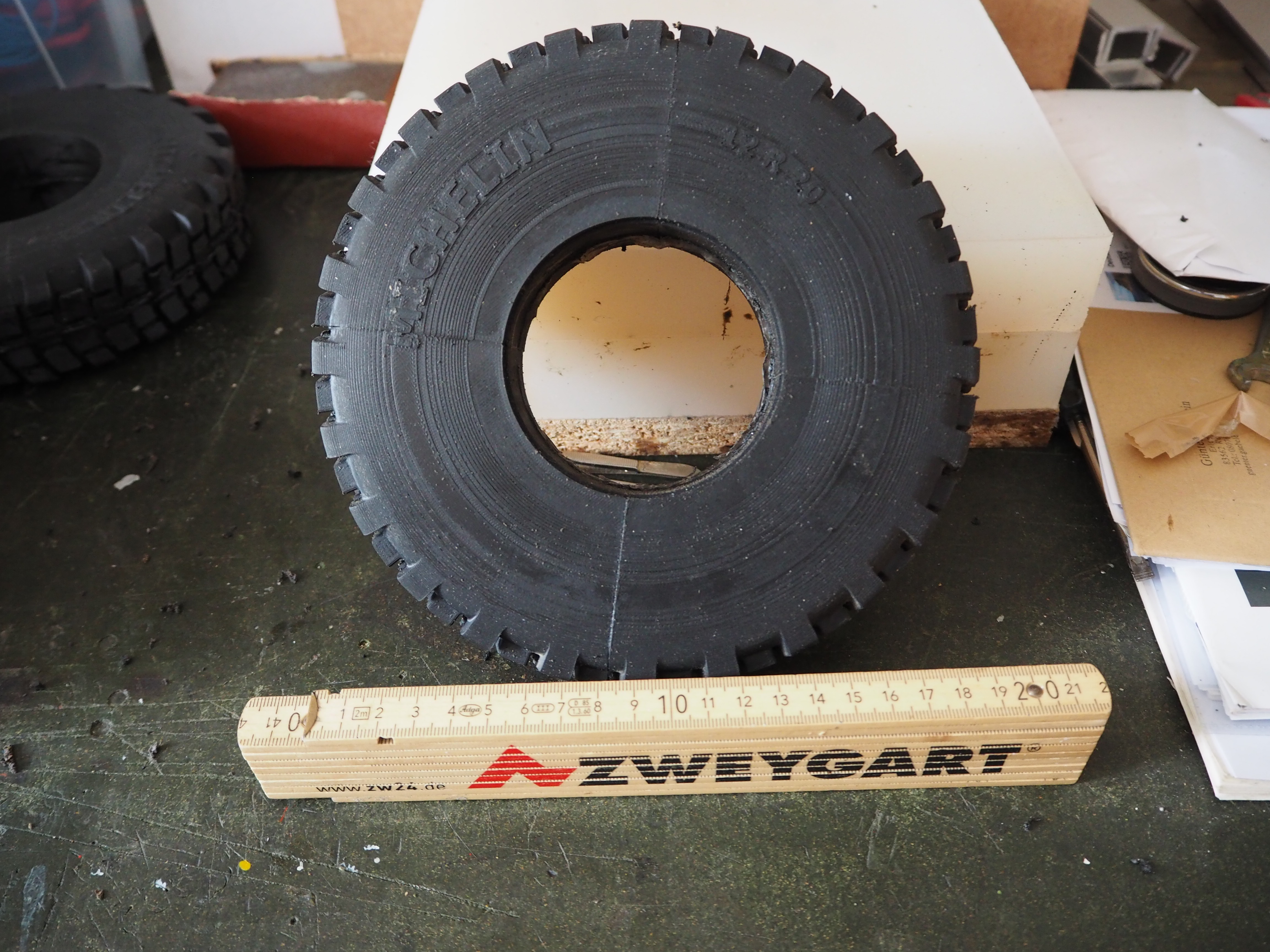

Hört sich alles easy an, ist aber etwas knifflig, besonders in dem Maßstab. Wir reden hier von einem Reifendurchmesser von 192mm und einer Breite von 50mm. Und einem Gewicht ( Vollgus ) von 1160Gramm pro Reifen.
Da ich keine Vakuumbox, besitze muss ich mit kleinen Luftblasen leben. Es ist kein perfekter Guss, aber einer der funktioniert, einer der doch ein recht ordentliches Bild abgibt. Und das wichtigste, er steht zum Geldaufwand in einem sehr guten Verhältnis. ( Wenn die Räder einmal in Gebrauch waren und dreckelig sind, egalisiert sich die Erscheinung sowiso).

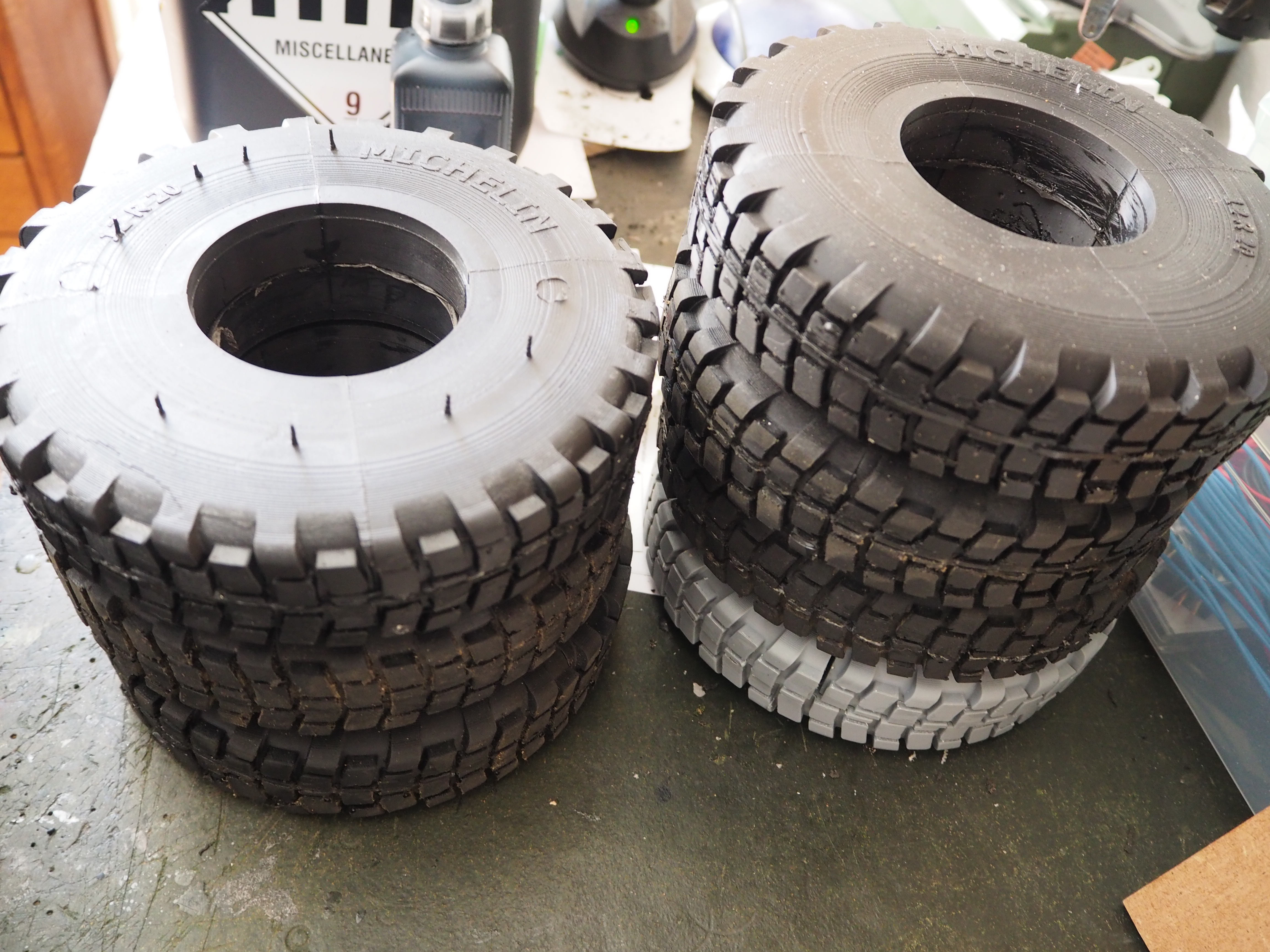

Jetzt noch Bilder

Gruß

Michael


Link direkt zu diesem Post in die Zwischenablage kopieren...
05.09.2017, 14:36 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar


weitere Ansicht


Link direkt zu diesem Post in die Zwischenablage kopieren...
05.09.2017, 14:38 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar

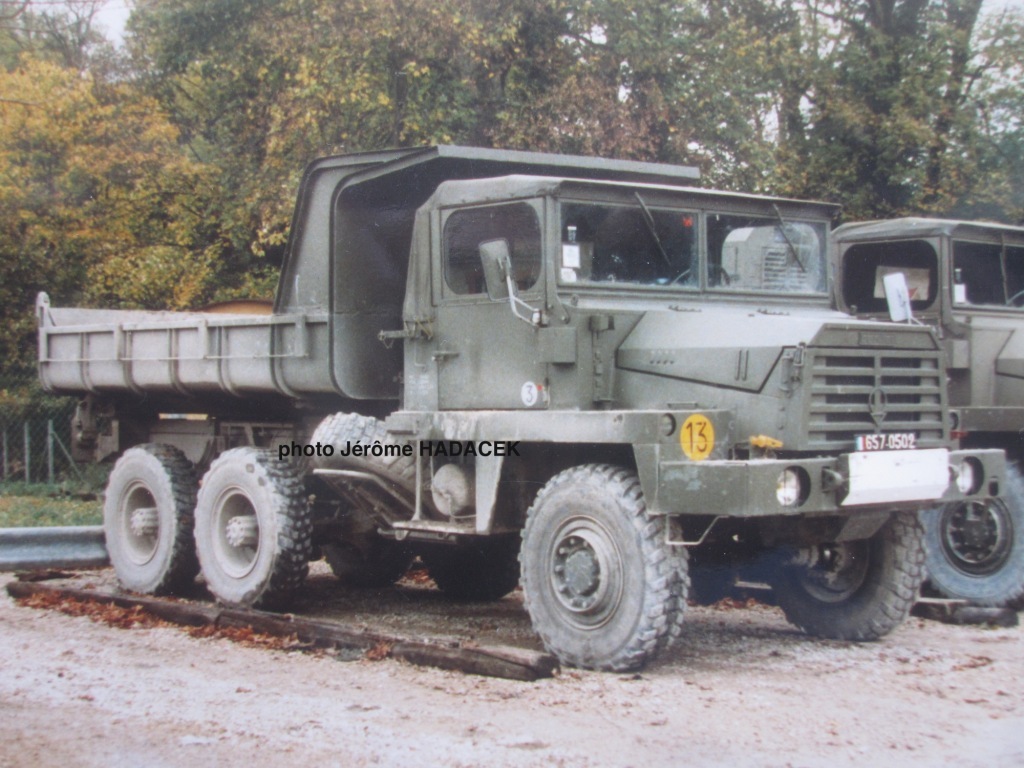

Und so soll das Fahrzeug einmal aussehen. Für diejenigen, die sich unter dem Namen Berliet nichts vorstellen können.


Link direkt zu diesem Post in die Zwischenablage kopieren...
05.09.2017, 23:51 Uhr
GG besucht im Moment nicht das Board.GG eine private Nachricht schreibenGG


Hallo Michael,

ich hoffe, da passen mehr als drei Löffel Sand auf die Ladefläche. Frank übt schon mal das Baggern bei der nächsten Messe ;)
Der Reifenstapel sieht schon beeindruckend aus.

--
Gruß

Günter


cg-modellbau.de
Link direkt zu diesem Post in die Zwischenablage kopieren...
06.09.2017, 08:35 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar


Hallo Günter,

bündig geladen sollten es 6L sein. Gehäuft wohl ein wenig mehr :D
Kommt also darauf an, wie gut ihr euren Tieflöffel füllt. Also, schöön üben :D

Gruß
Michael
Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:06 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar


Was bisher geschah.
Rahmen aus ordinären Baumarkt Aluprofilen.
Veroma AP-Achsen mit Verteiler und Kardanwellen.


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:07 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar


Vorderachse musste verbreitert werden um auf passende Spur zu kommen.


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:12 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar

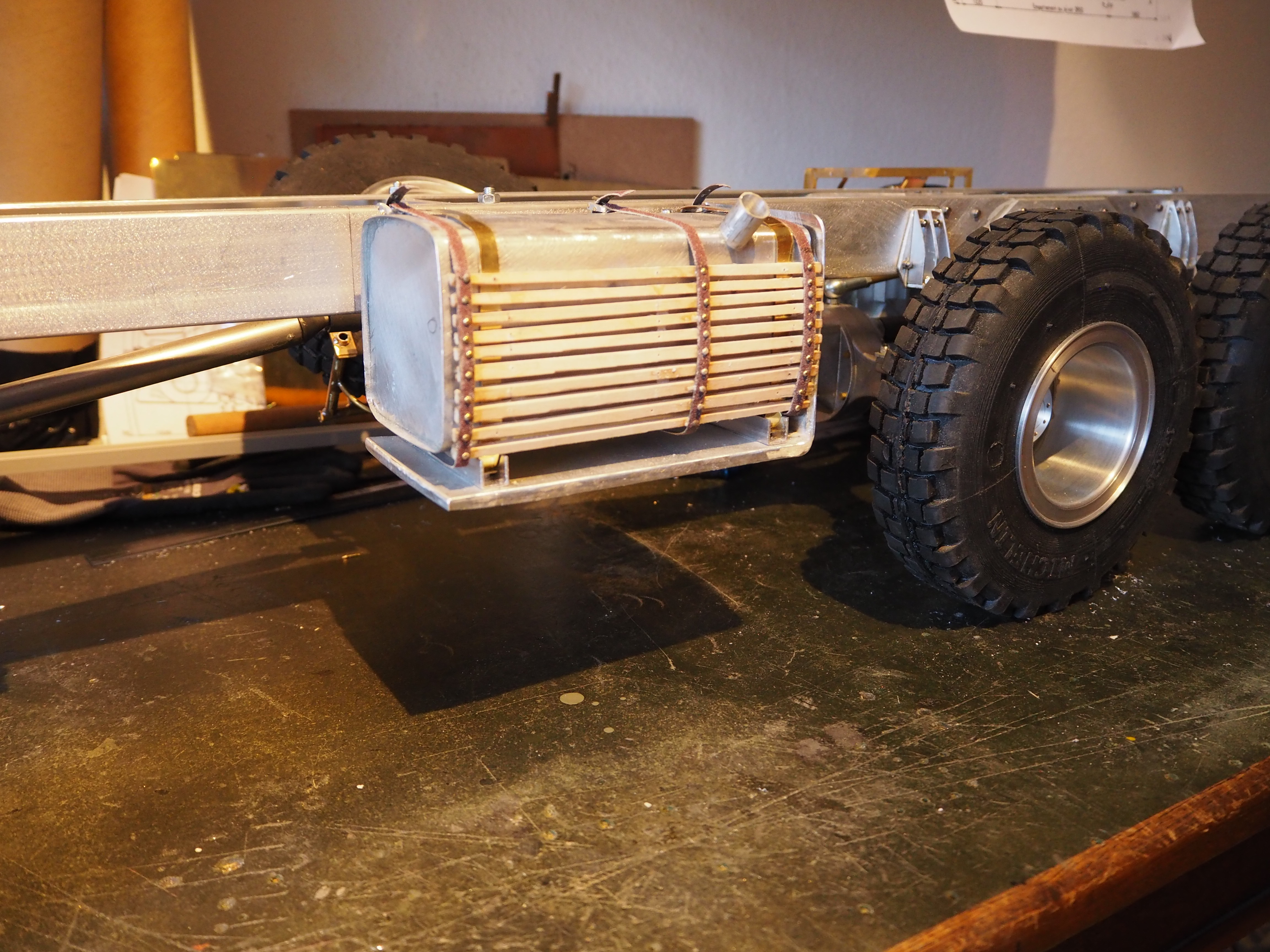

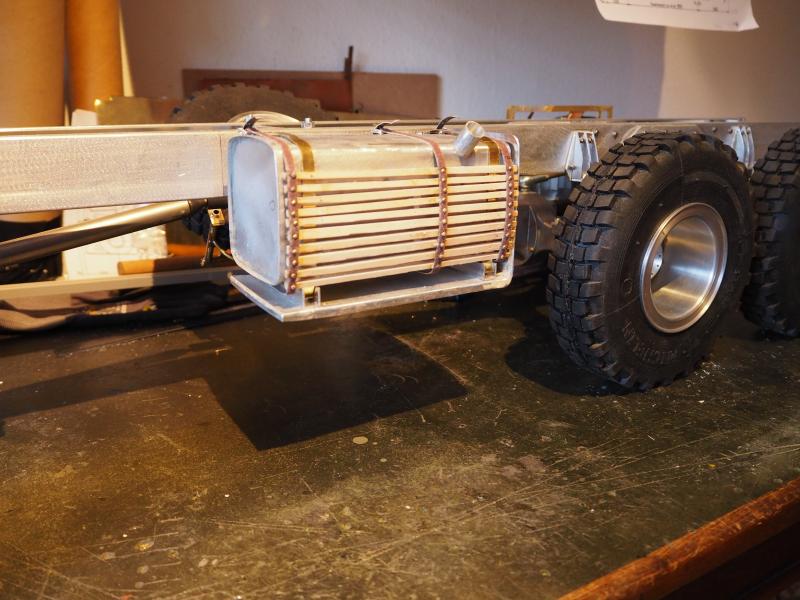

Tank mit Prallschutz.


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:13 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar

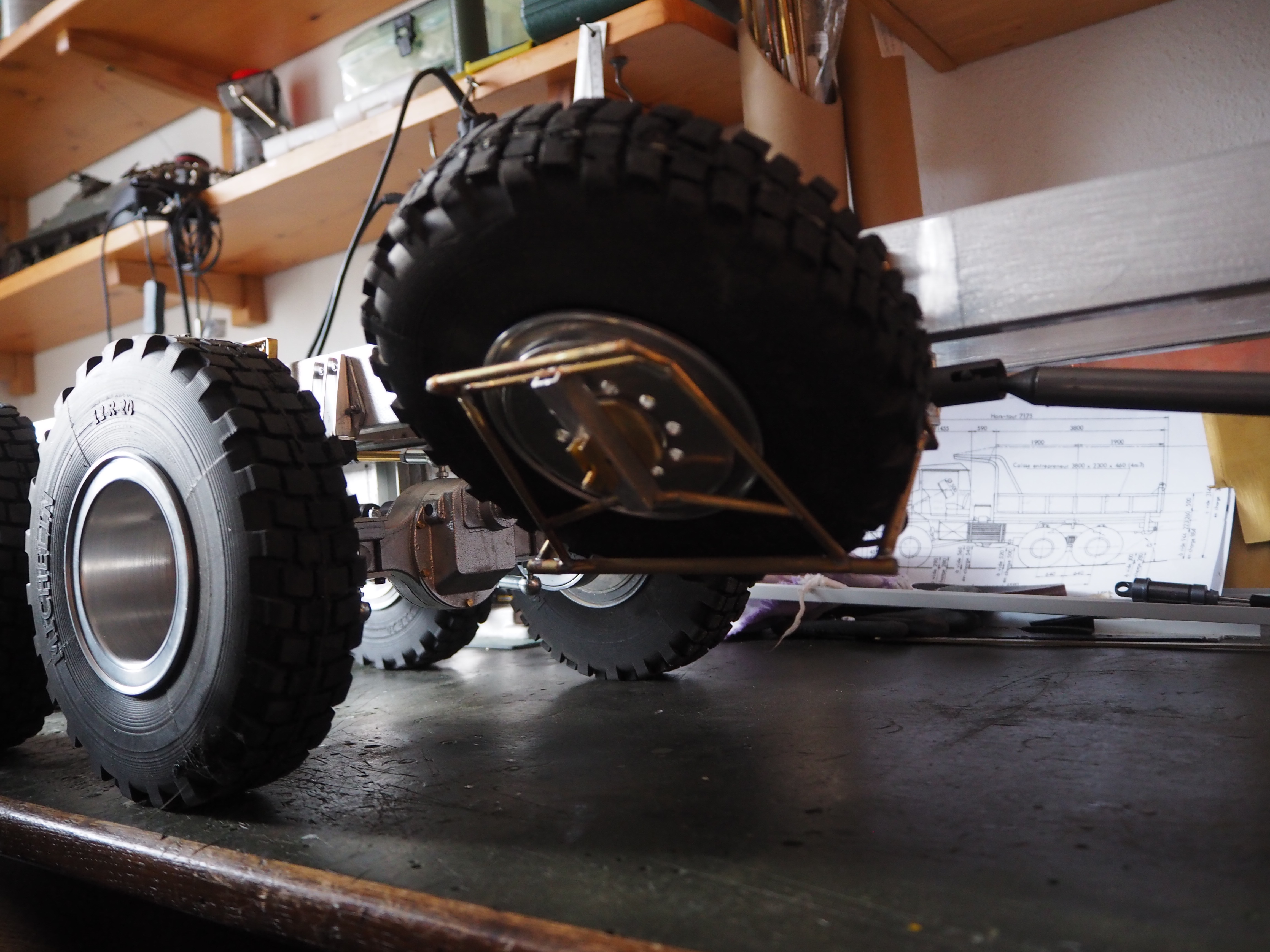

Reserveradhalterung


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:14 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar

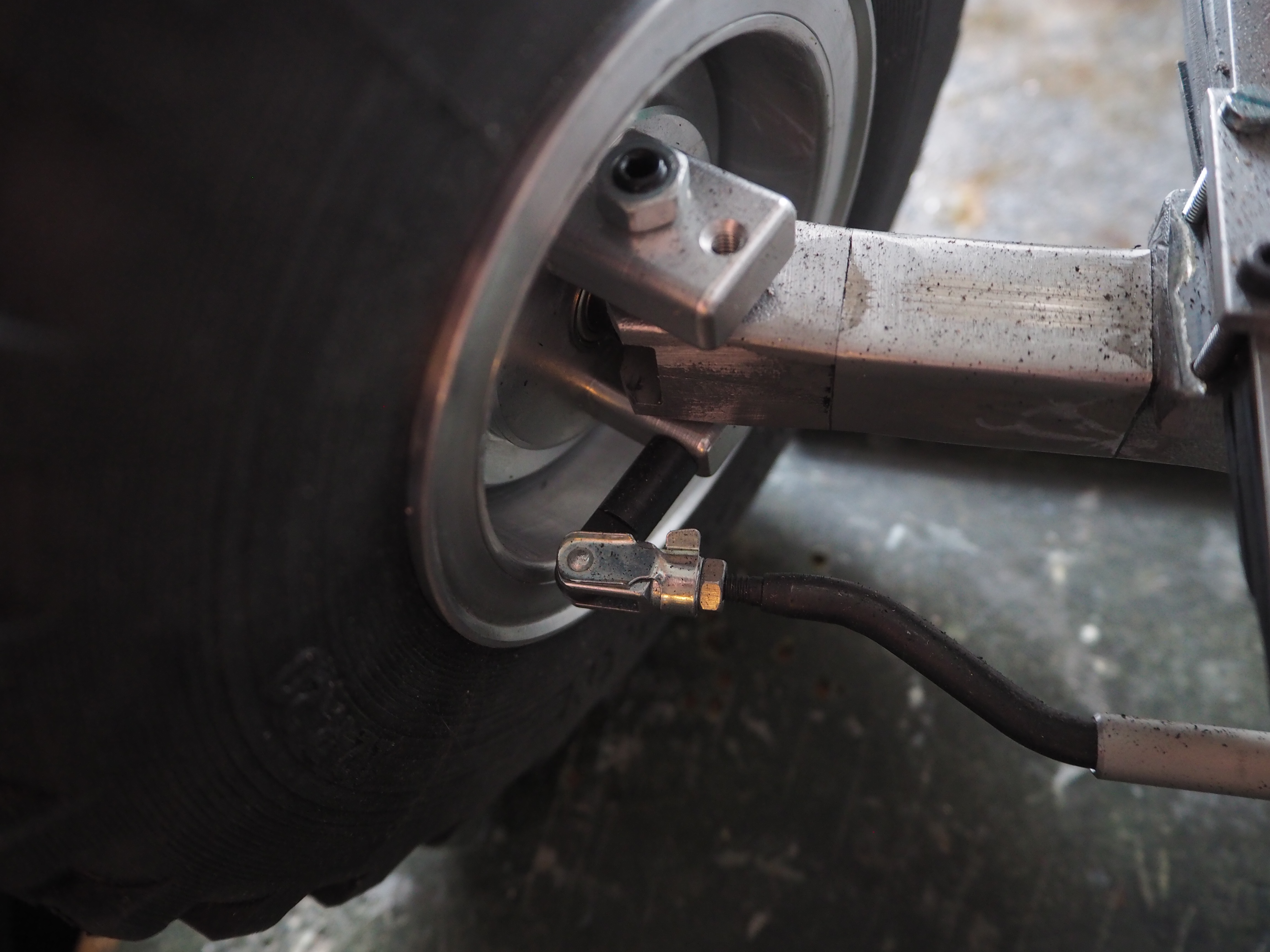

Werkzeughalter und Anschlagdämpfer.


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:17 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar

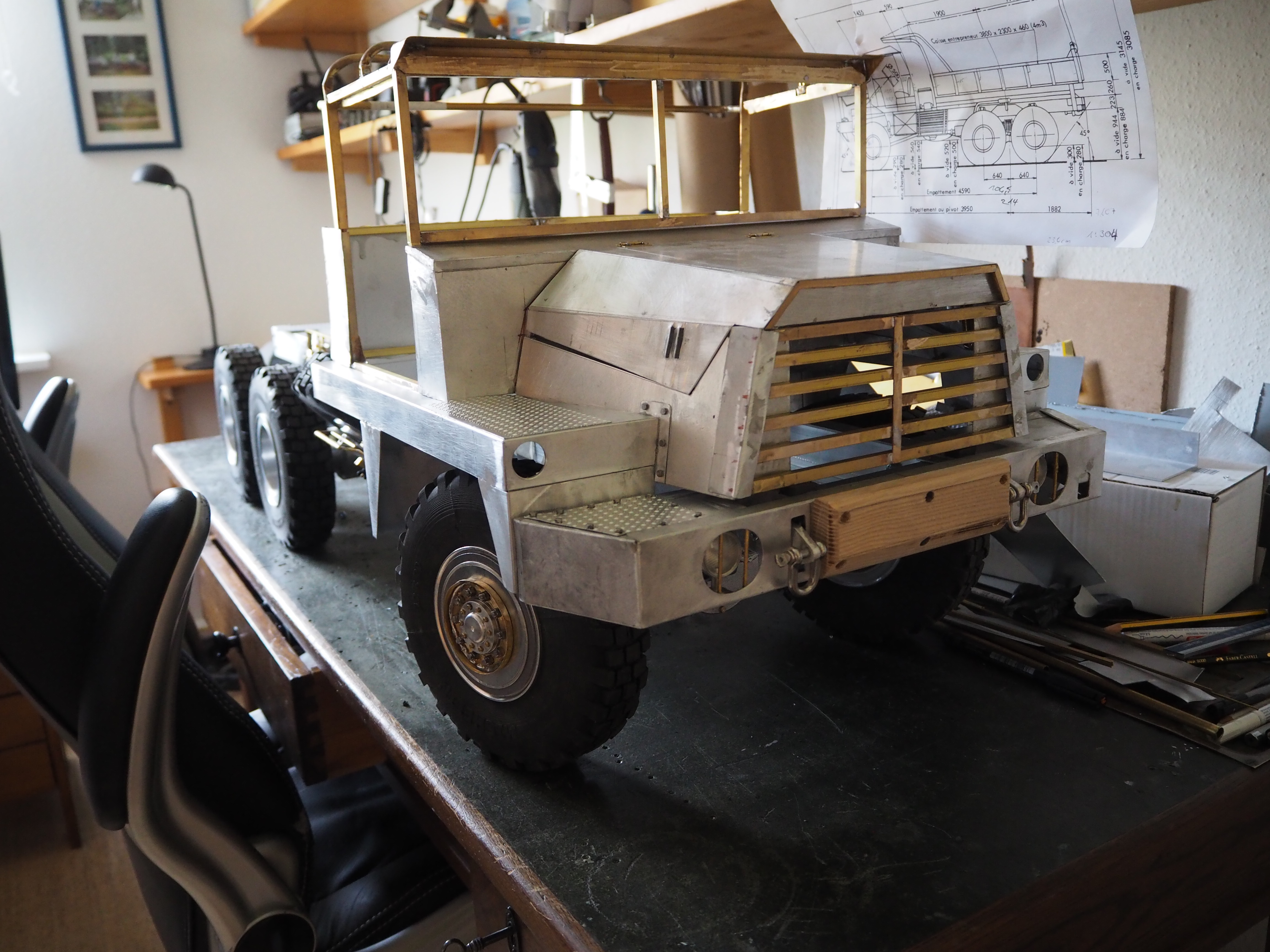

Der momentan Stand des Fahrzeuges. Fahrerhaus , Kotflügel, Motorhaube und Stoßstange aus 0,5-0,8mm Alublech verklebt.

Gruß

Michael


Link direkt zu diesem Post in die Zwischenablage kopieren...    Beitrag 1 mal editiert. Zuletzt editiert von oskar am 15.04.2018 16:18.
15.04.2018, 16:20 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar

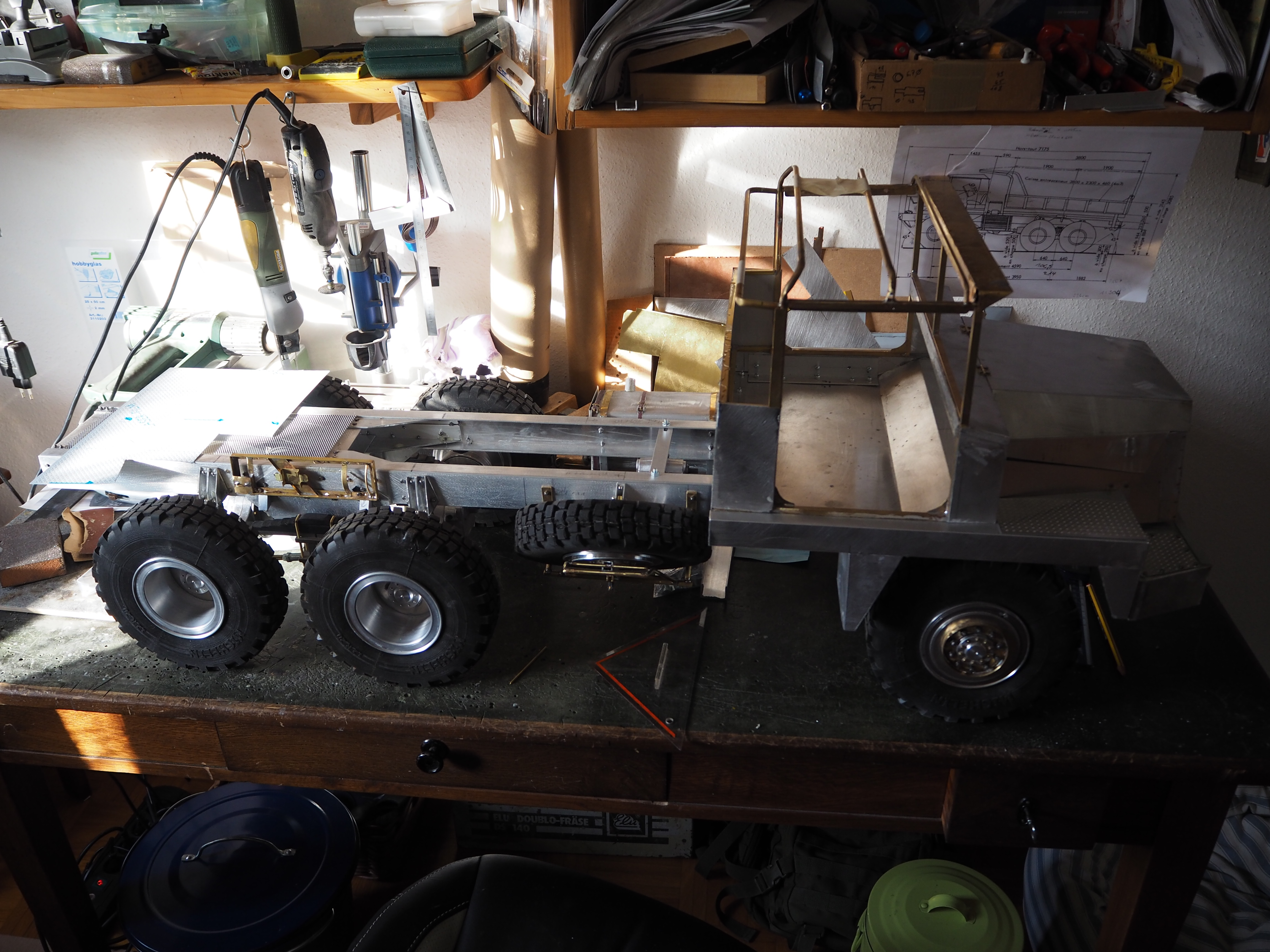

Andere Ansicht.


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:52 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar

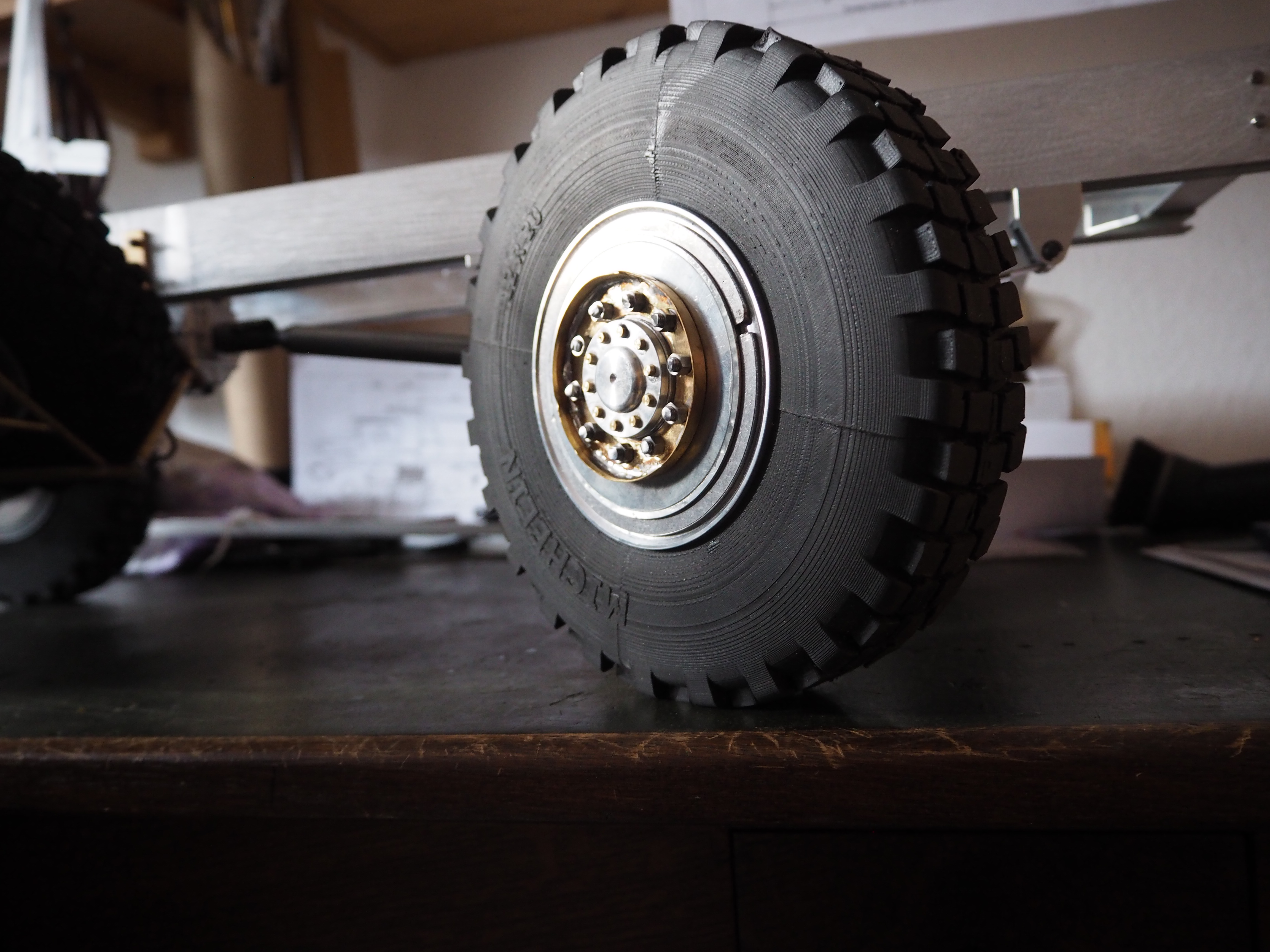

Nachtrag,

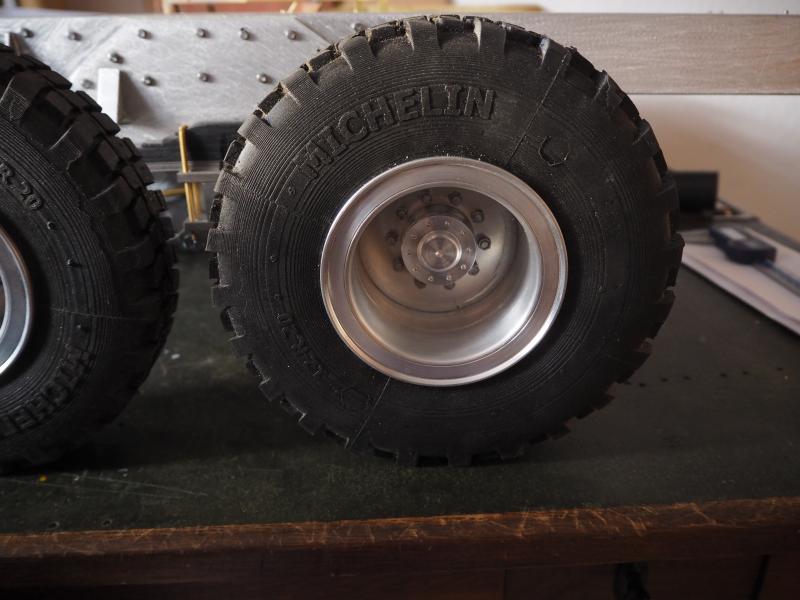

Felgen sind aus 5 Teilen gefertigt. ( Bamatech )

2x Felgenhorn, 1x Trommel, 1x Trommelboden ( Felgensitz) und Spannring.

Hinten


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 16:53 Uhr
oskar besucht im Moment nicht das Board.oskar eine private Nachricht schreibenoskar


Und auf der Vorderachse.


Link direkt zu diesem Post in die Zwischenablage kopieren...
15.04.2018, 17:30 Uhr
Radfahrer besucht im Moment nicht das Board.Radfahrer eine private Nachricht schreibenRadfahrer


Hallo Michael,
auch wenn das Vorbild ziemlich hässlich ist - das Modell ist bildschön!
--
Isch ´abe ga´ keine Fahrrad!

Olaf (der Radfahrer)
Link direkt zu diesem Post in die Zwischenablage kopieren...
