Thema:  Baubericht Tiger 1 von Tamiya |
[ - Antworten - ] |
25.09.2016, 18:53 Uhr
  amy
|
und so sieht das ganze zusammengebaut aus.
|
|
 |
|
|
25.09.2016, 18:58 Uhr
amy
|

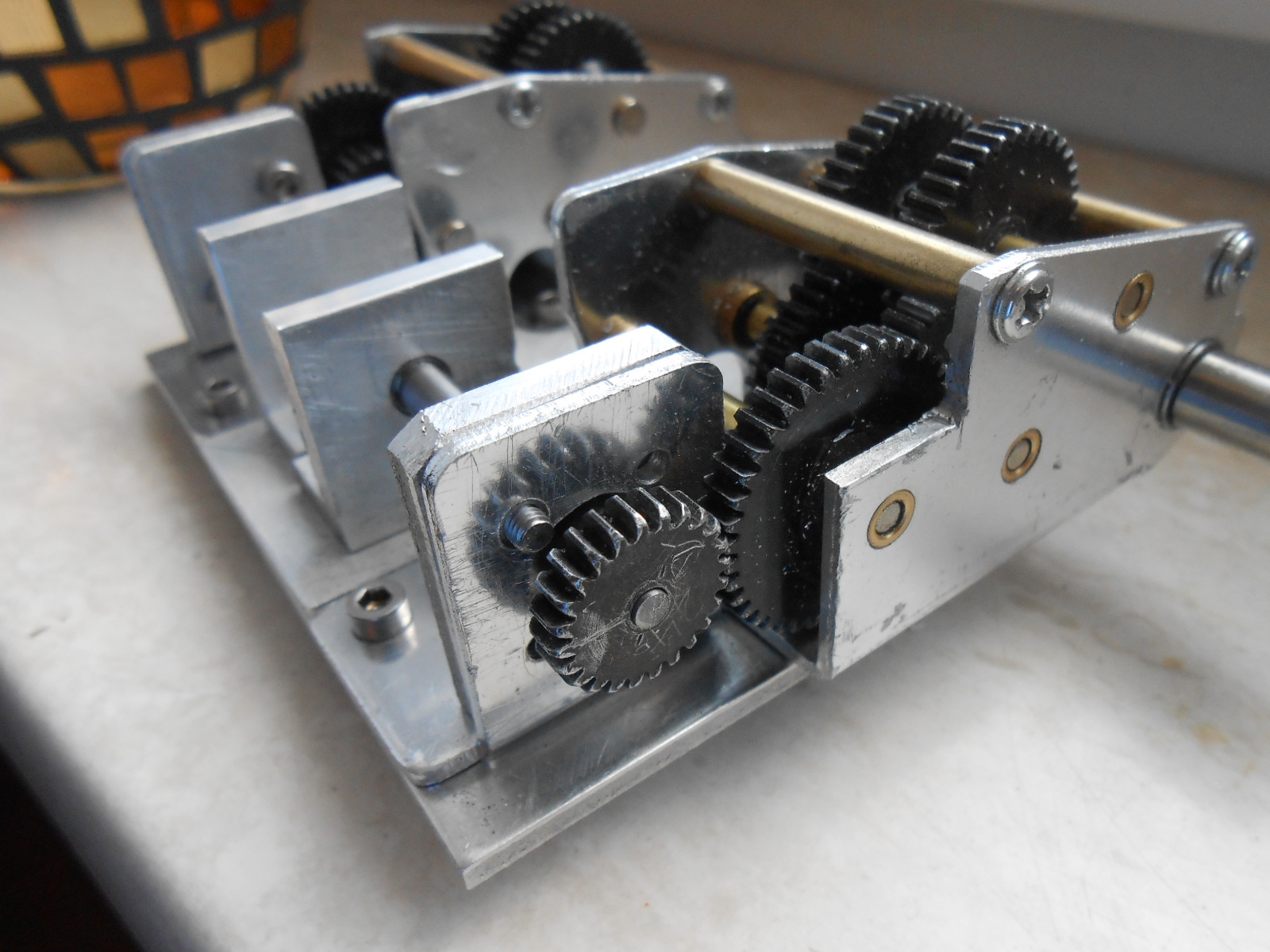

Jetzt benutze ich die Zahnräder die an den Motoren dran waren um eine Achse am Getriebe zu erweitern wo die Kegelräder dran kommen um die Motoren später längs in den Panzer einbauen zu können. Ein bisschen unverständlich geschrieben aber die Bilder werden euch zeugen was genau ich meine
|
|
| |
|
|
25.09.2016, 18:59 Uhr
amy
|

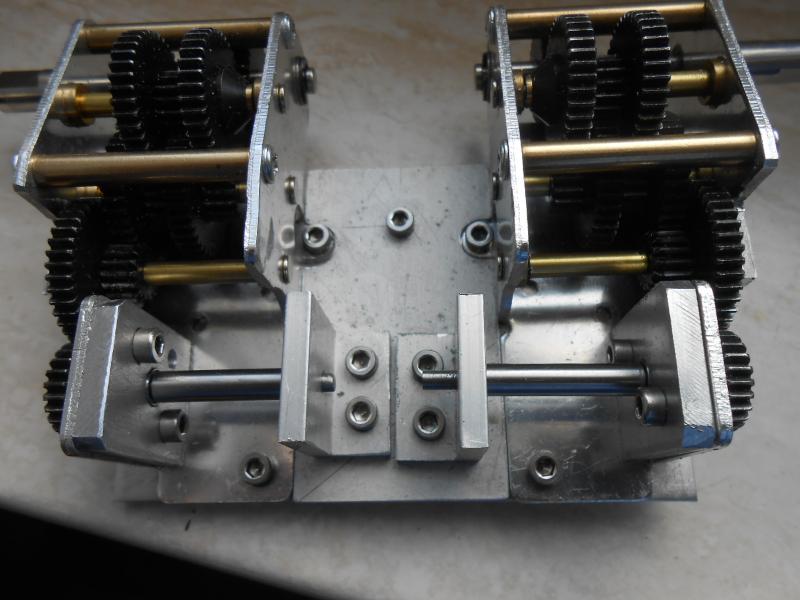

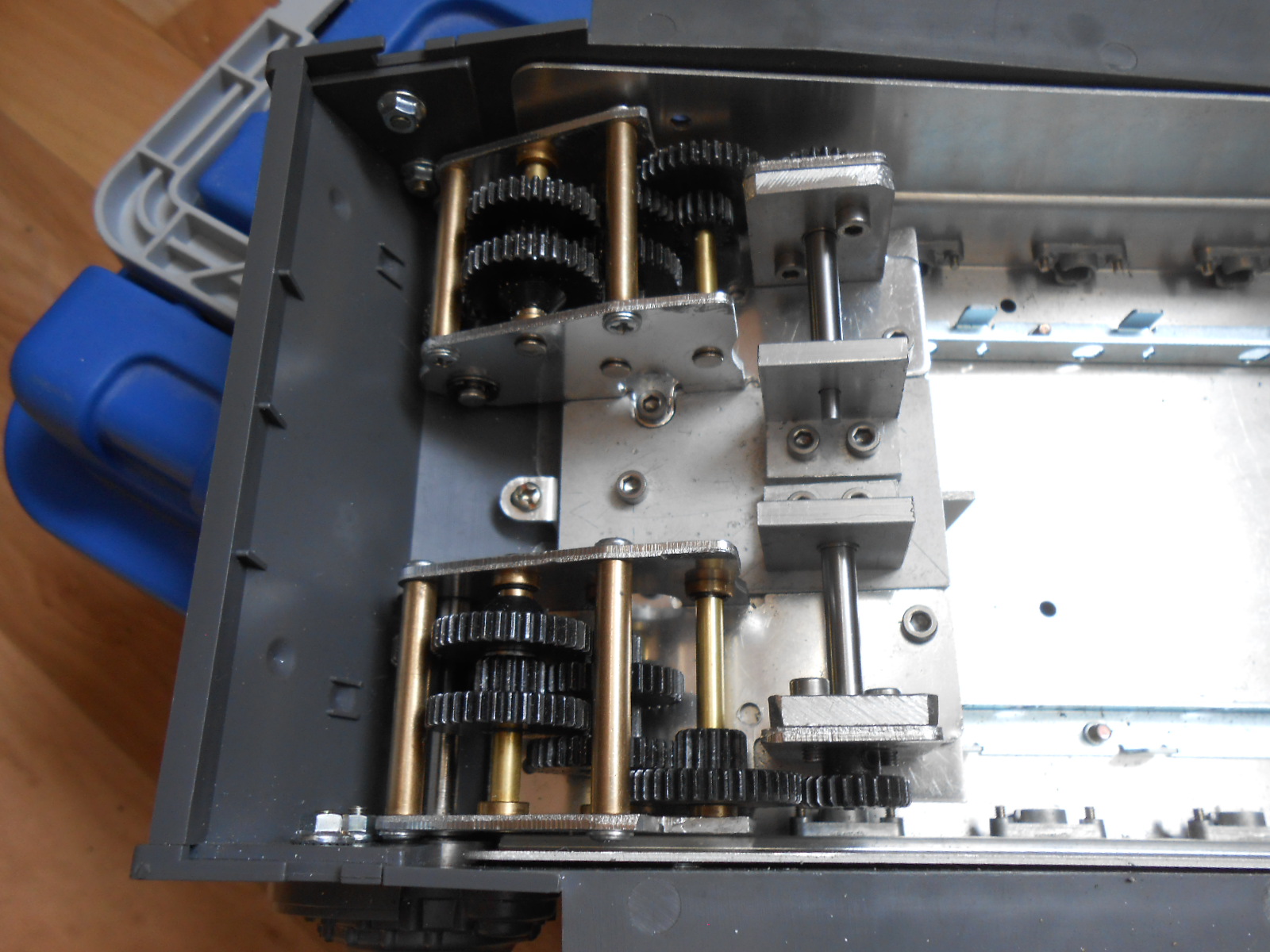

hier noch ein Bild von oben
|
|
| |
|
|
25.09.2016, 19:01 Uhr
amy
|

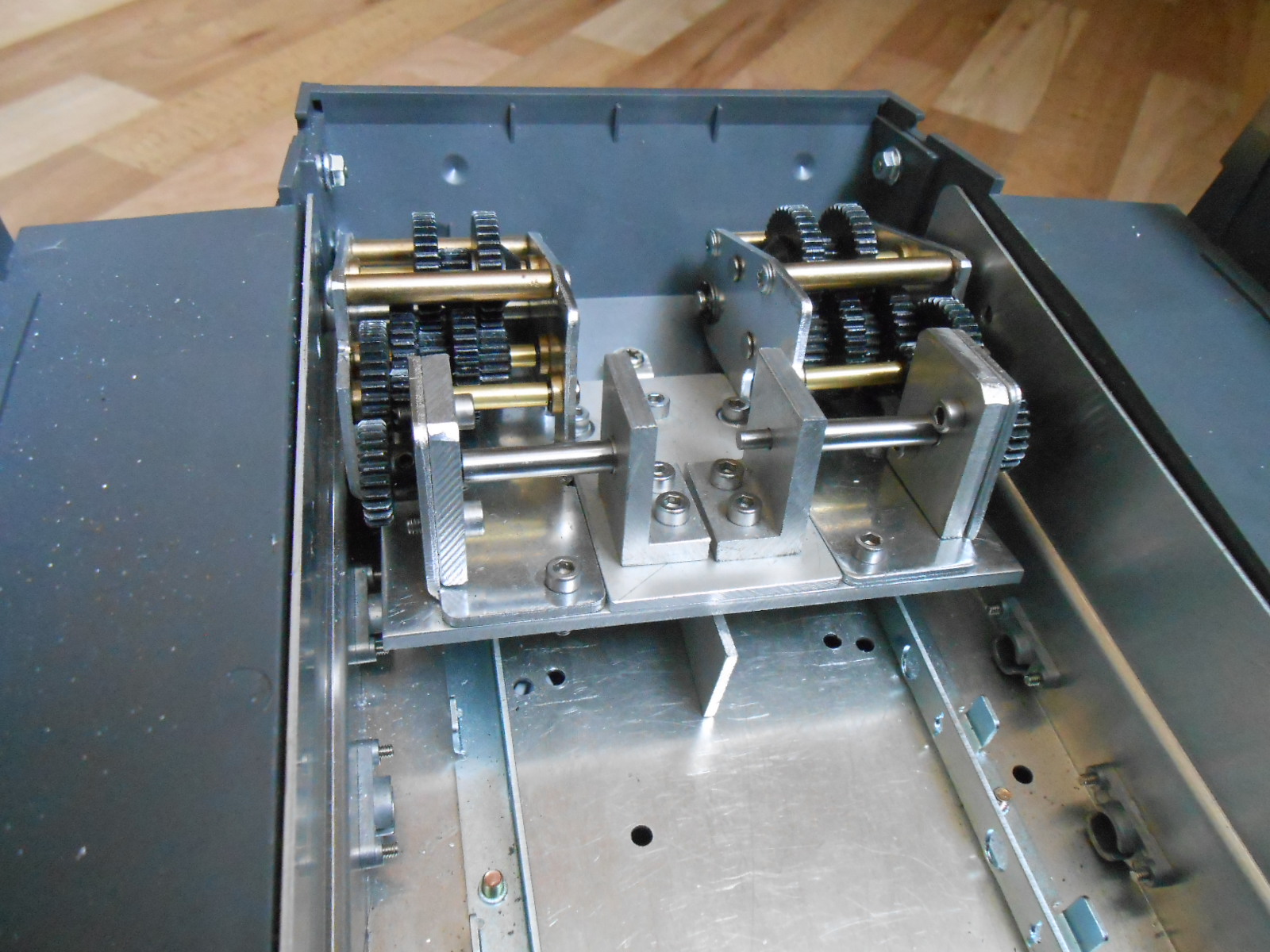

hier das ganze in der Wanne eingebaut
|
|
| |
|
|
25.09.2016, 19:09 Uhr
amy
|
soviel heute von mir . Jetzt muss ich mir erst mal die Kegelräder besorgen und überlegen wie ich die Motoren befestigt bekommen weil das ganze nicht in Waage steht sondern schräg hoch geht. ich weiß nicht ob man das auf diesen Bild erkennen kann auf jeden Fall geht die ganze Getriebe Einheit schräg von den Antriebsrädern ab ein wenig hoch in Richtung Turmöffnung. Es müßte aber meiner Meinung nach noch genug platz für die Motoren sein.
|
|
| |
|
|
02.10.2016, 16:57 Uhr
amy
|

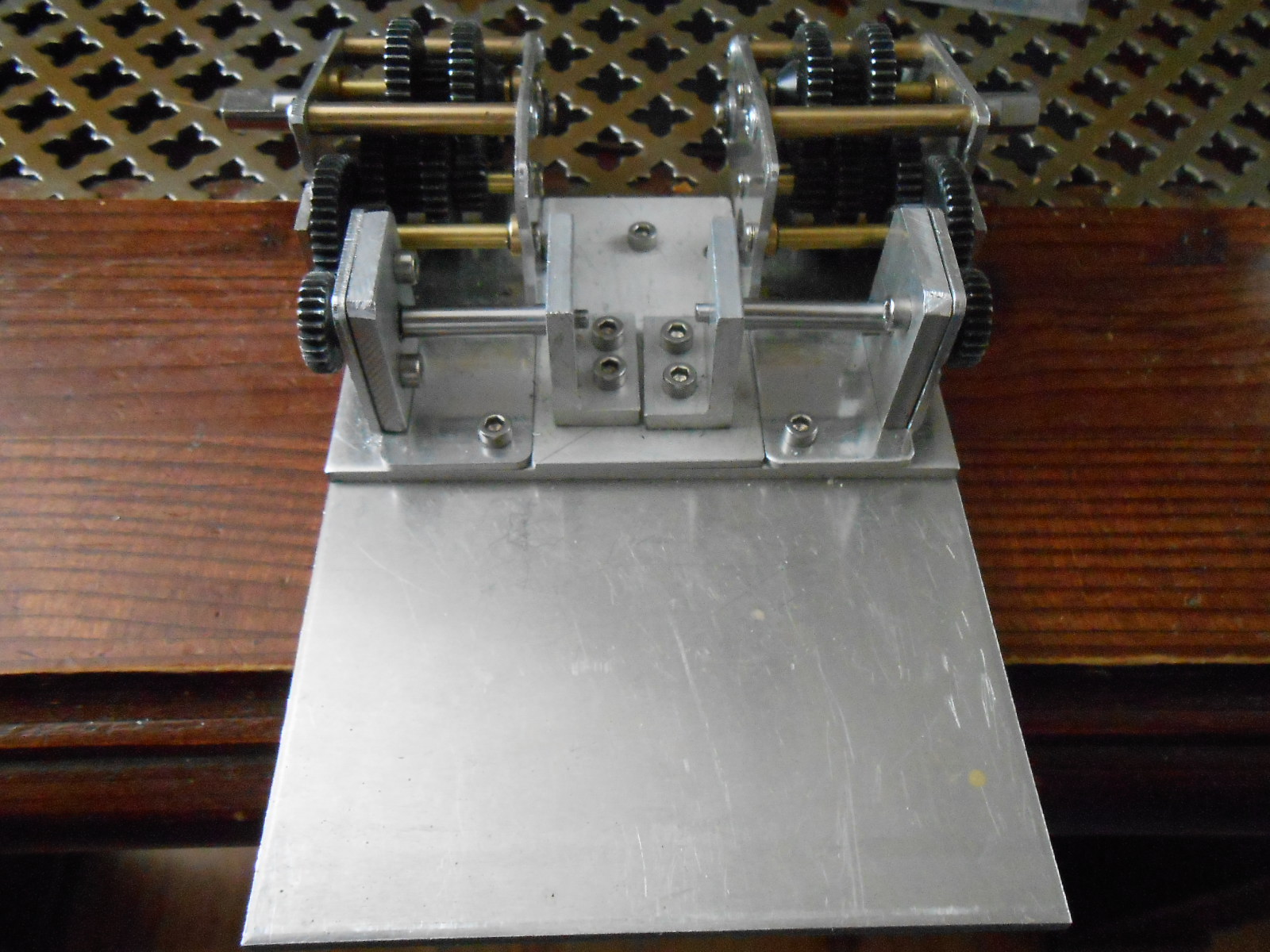

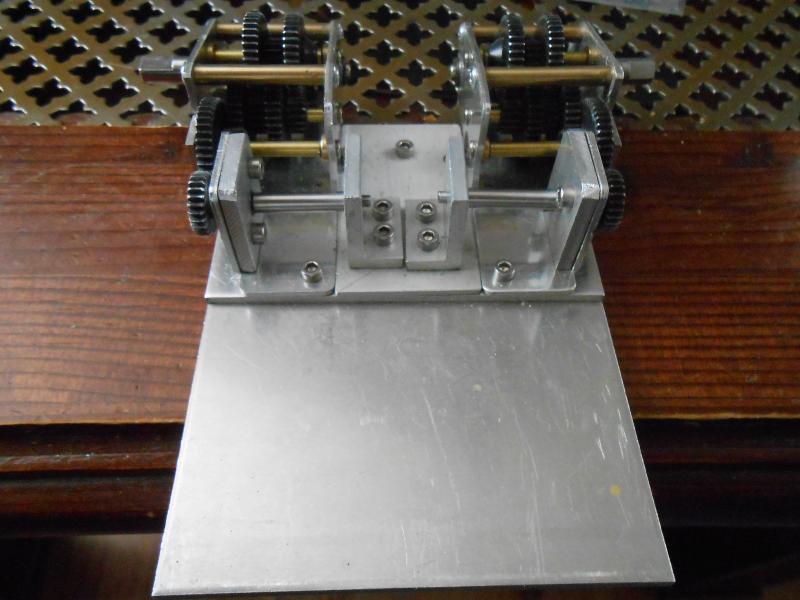

so hier wieder ein paar Bilder von meinem Getriebe fast fertig Die Grundplatte wurde erweitert allerdings etwas tiefer als die Platte mit den Zahnrädern weil ich die Achsen von den Motoren auf gleicher hohe wie die letzte Zahnradachse haben muss.
|
|
| |
|
|
02.10.2016, 17:00 Uhr
amy
|

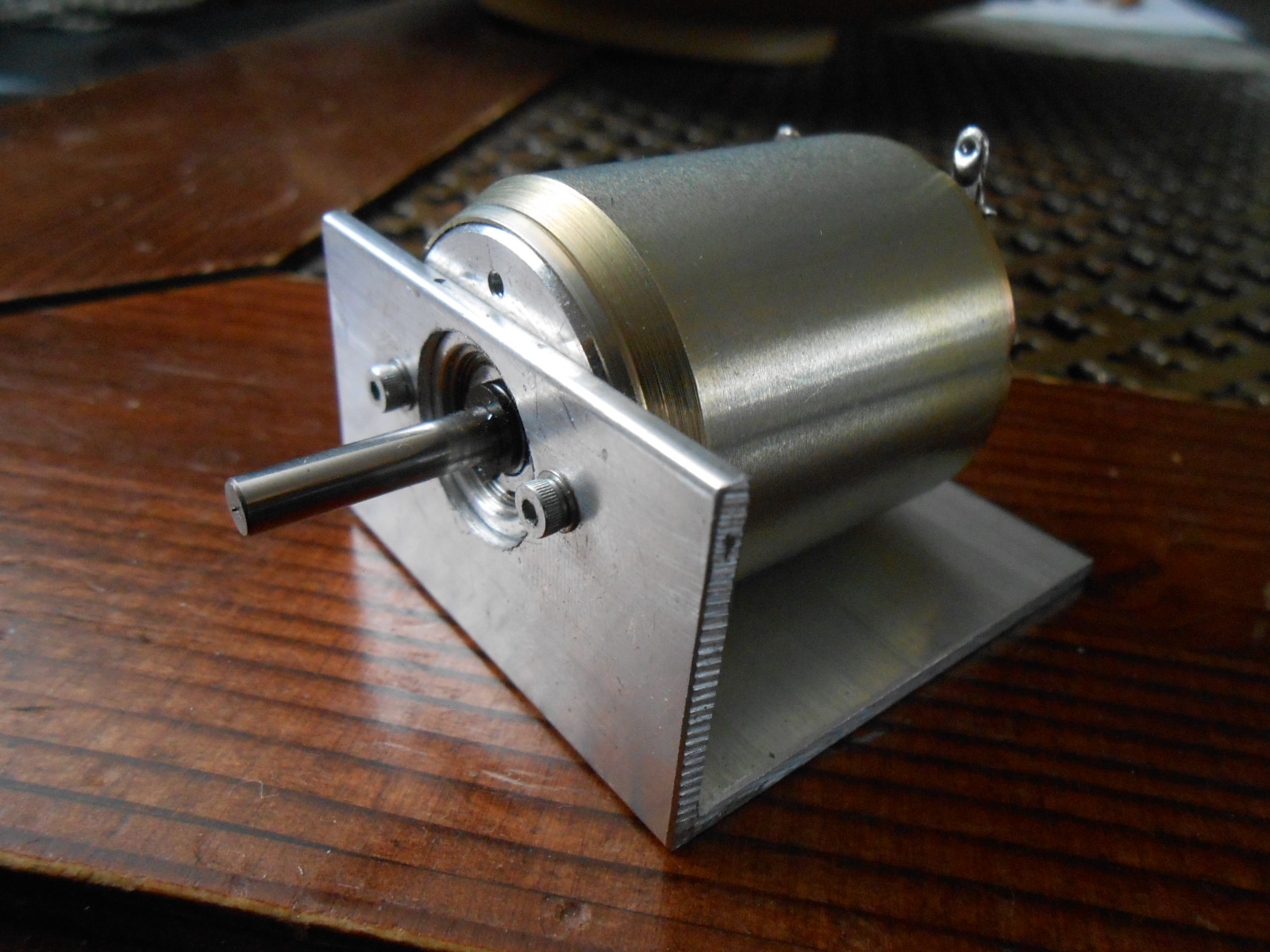

Die Motoren habe ich jetzt in den Aluwinkel eingebaut weil ich diese so besser auf die Grundplatte befestigen kann.
|
|
| |
|
|
02.10.2016, 17:02 Uhr
amy
|

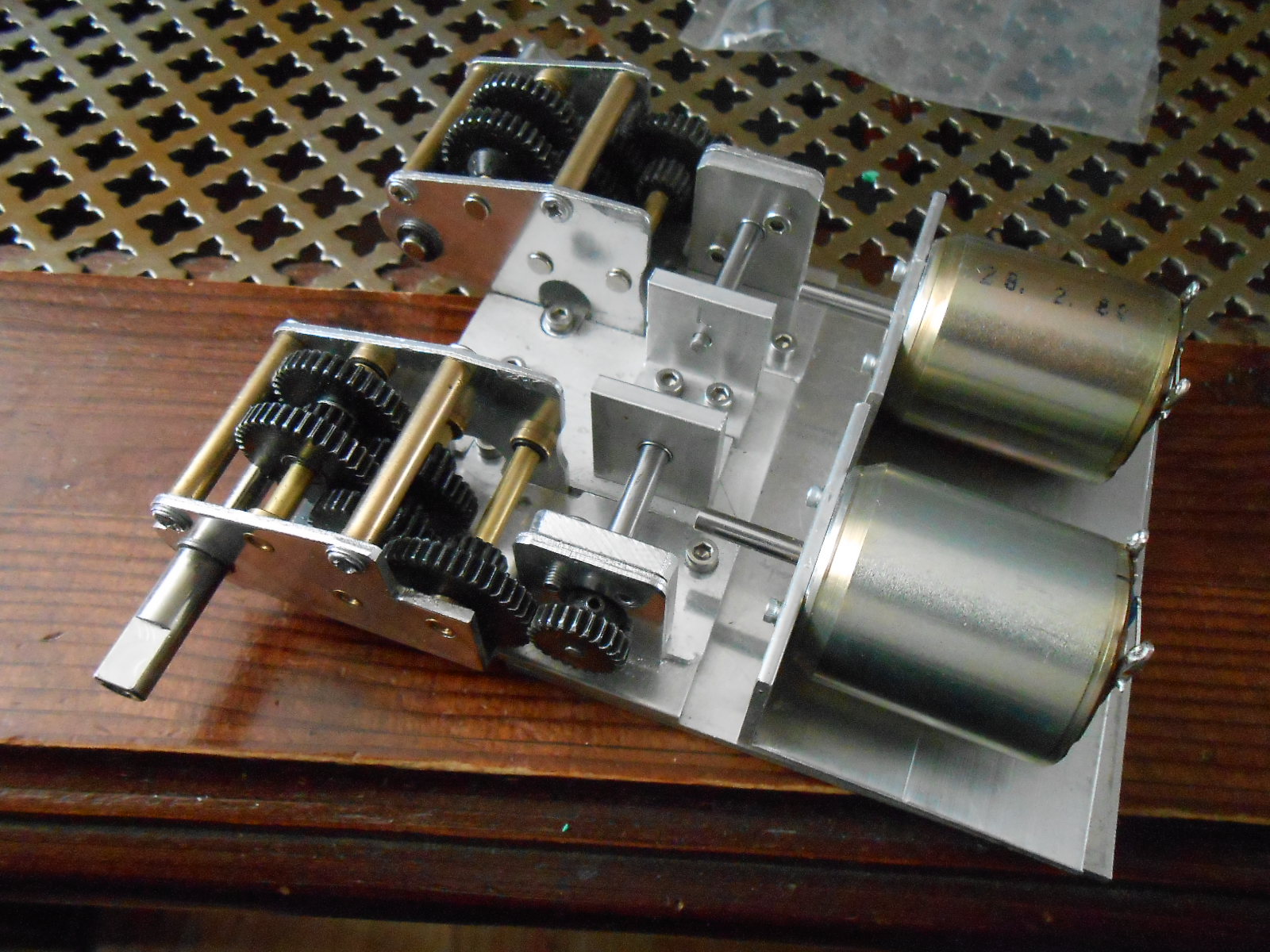

So ungefähr wird es zusammengebaut aussehen. es fehlen allerdings immer noch die Kegelräder nicht so einfach die passenden zu finden .
|
|
| |
|
|
20.10.2016, 13:49 Uhr
amy
|
Hallo

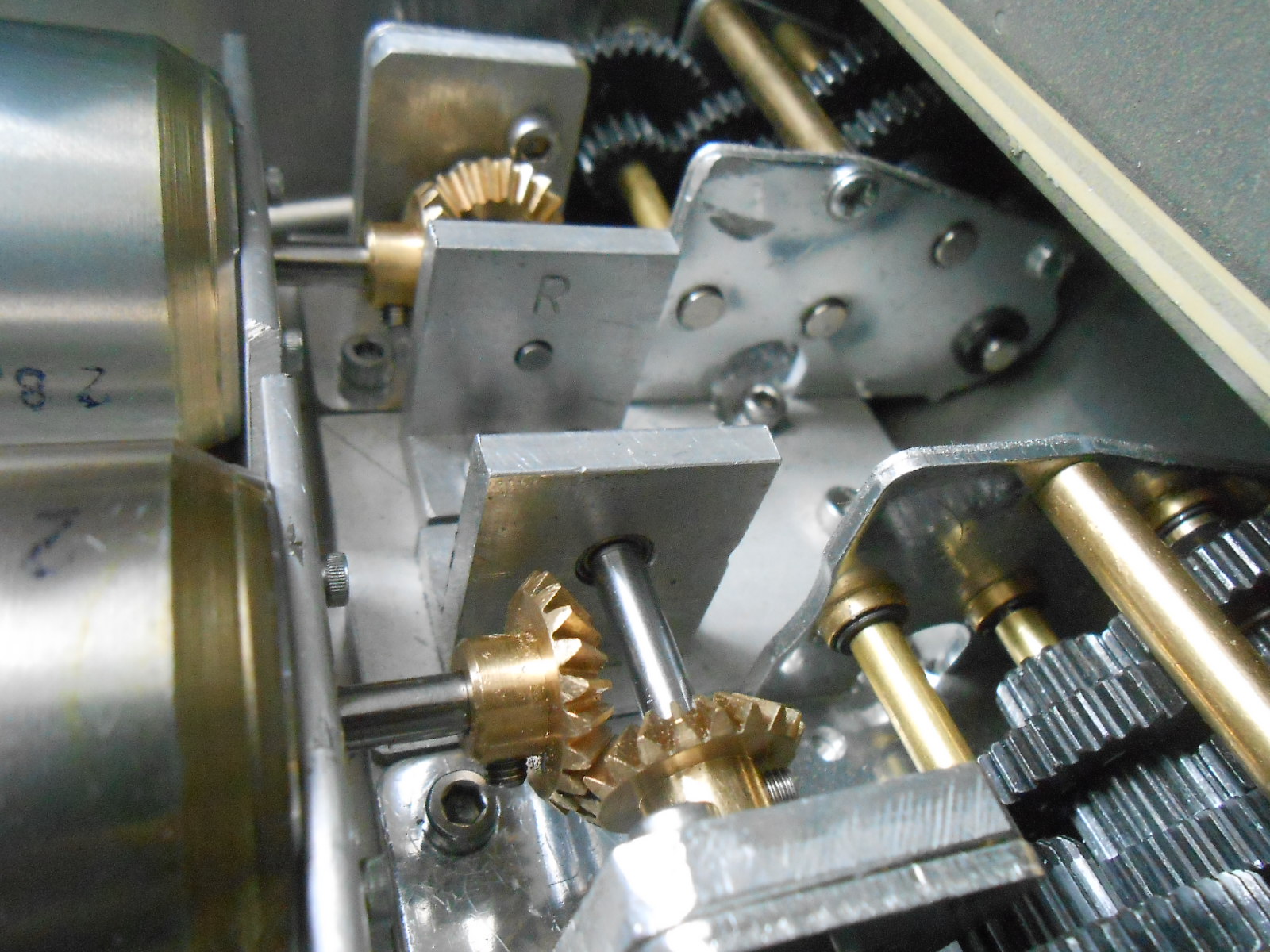

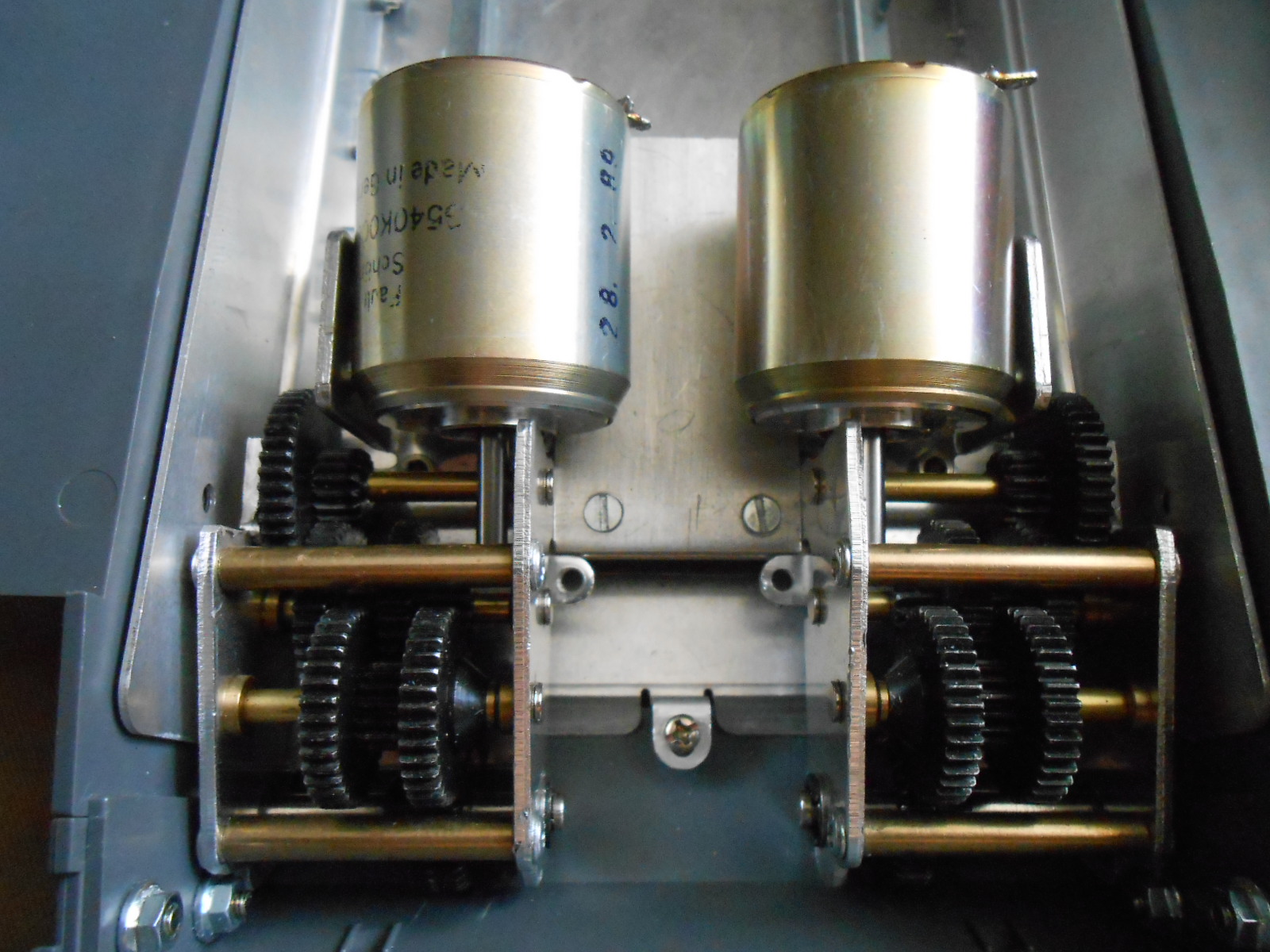

so ich habe die Kegelräder besorgt und hatte diese Woche genug Zeit weiter zu bauen. Es war eine fummlerei aber zum guten Schluss hat es geklappt und vor allem Dingen funktioniert es . Ich habe die Motoren provisorisch an einer Batterie angeschlossen und die Räder sowie Ketten laufen einwandfrei. Aber seht selbst hier ein paar Bilder die sind verständlicher als mein geschreibe.
|
|
| |
|
|
20.10.2016, 13:54 Uhr
amy
|

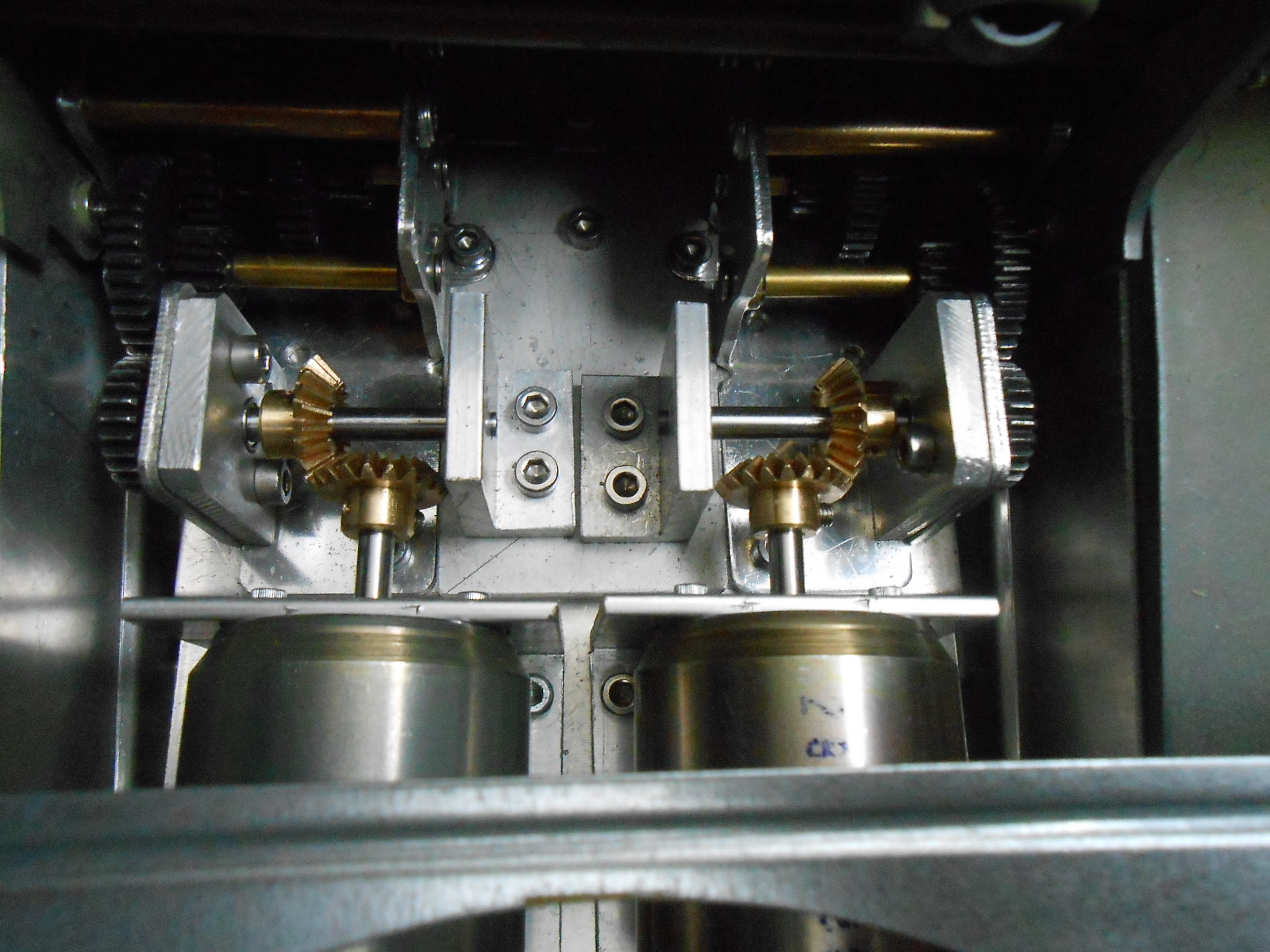

und noch eins wie gesagt ich brauchte nur noch die Kegelräder montieren alles andere war ja soweit schon fertig. Ich muss ehrlich sagen Finanziell hat sich der Umbau nicht gelohnt die Kosten sind viel höher als die Standard Tamiya Getriebe ich hoffe nur das das Fahrbild mich dafür entschädigen wird.
|
|
| |
|
|
20.10.2016, 14:05 Uhr
amy
|

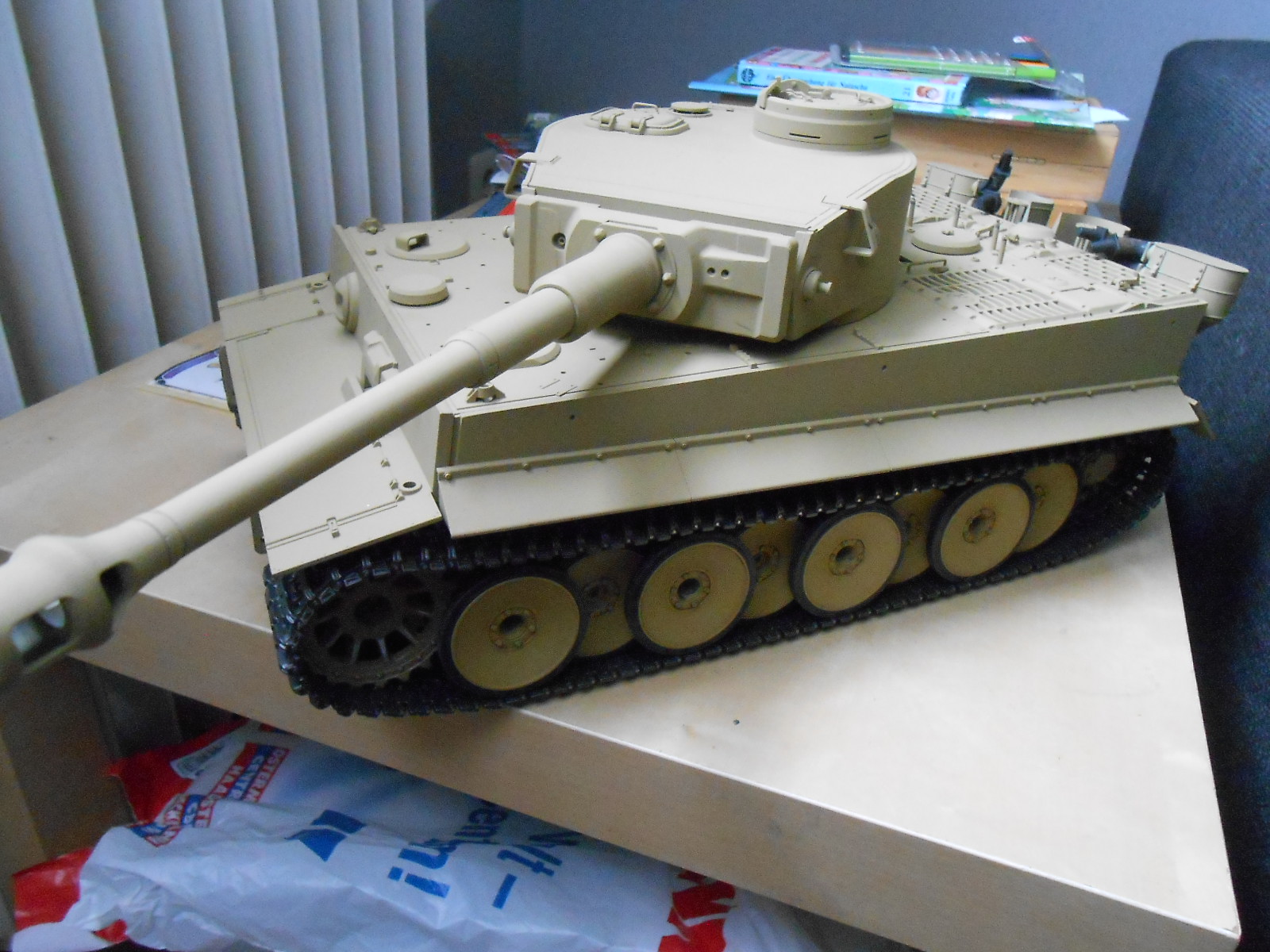

Hier seht Ihr ein Bild wie weit ich mit dem restlichen Bau bin fast fertig die Grundlackierung aufgetragen jetzt noch die Tarnstreifen .Mit den Tarnstreifen habe ich noch Schwierigkeiten mich zu entscheiden ich würde gerne eine 3 Farbanstrich auftragen in der Tamiya Anleitung gibt es diese nicht. Im Internet habe ich zwar einige Bilder gefunden die mir auch gefallen aber nur von einer Seite ich suche Bilder von mindestens 4 Seiten kennt jemand eine Adresse wo ich so etwas im Internet finden könnte ? oder hat jemand zu Hause Skizzen die er mir per E Mail zusenden würde?
|
|
| |
|
|
22.10.2016, 19:21 Uhr
amy
|

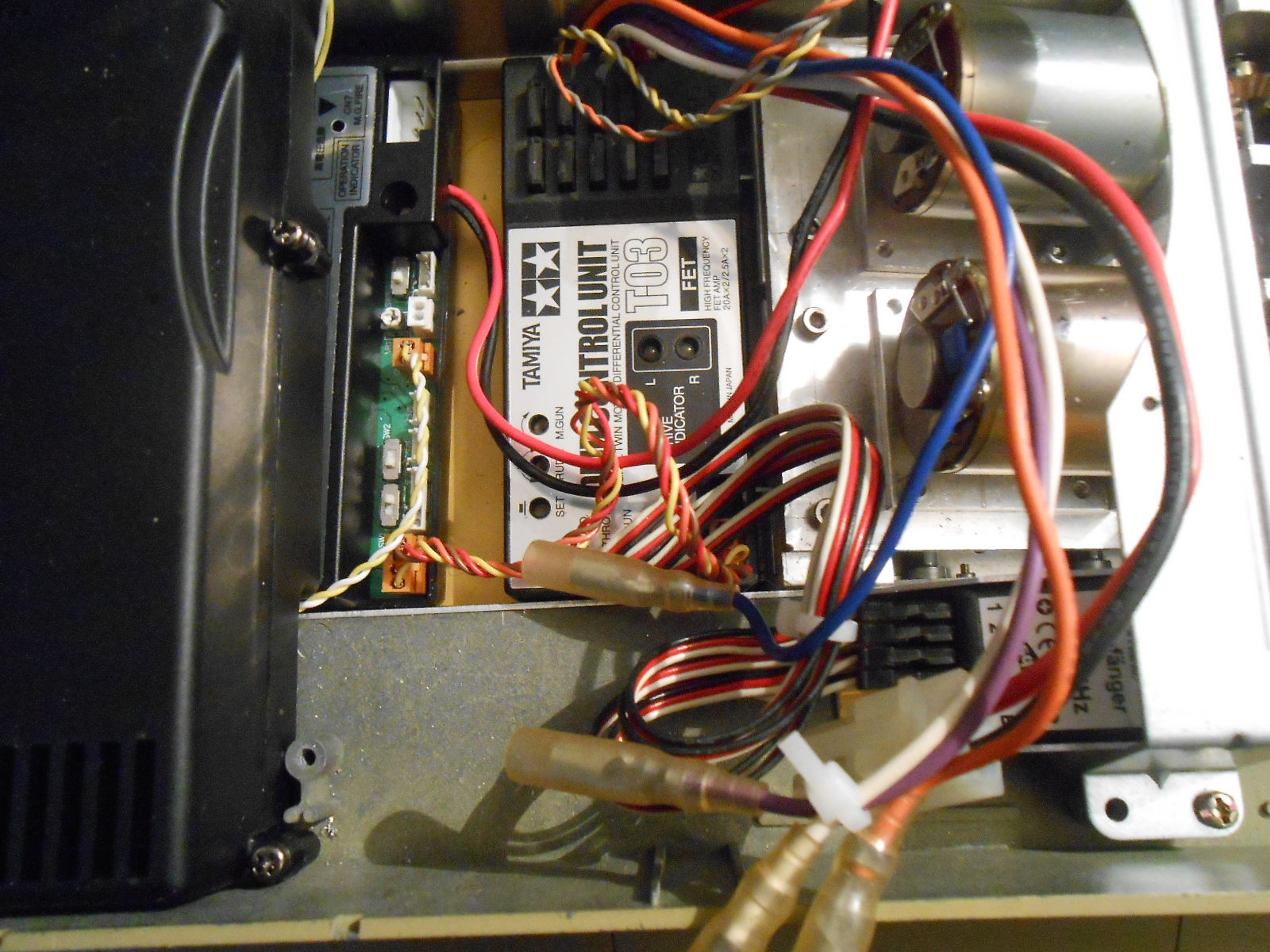

Da nun das neue Getriebe eingebaut ist müssen jetzt die RC Komponenten eingebaut werden was sich als nicht ganz einfach erwies. Das neue Getriebe hat deutlich mehr Platz eingenommen als das normale Tamiya Getriebe. Aber ich bin ein Tüftler der für alles eine Lösung findet. Gehen wir nach der Reihe durch als erstes habe über den Federstäben ein dünnes Alu Blech gelegt auf dem die MF und die DMD 03einheit unter der Lautsprecherbox eingebaut wurde . siehe Bild
|
|
| |
|
|
22.10.2016, 19:22 Uhr
amy
|

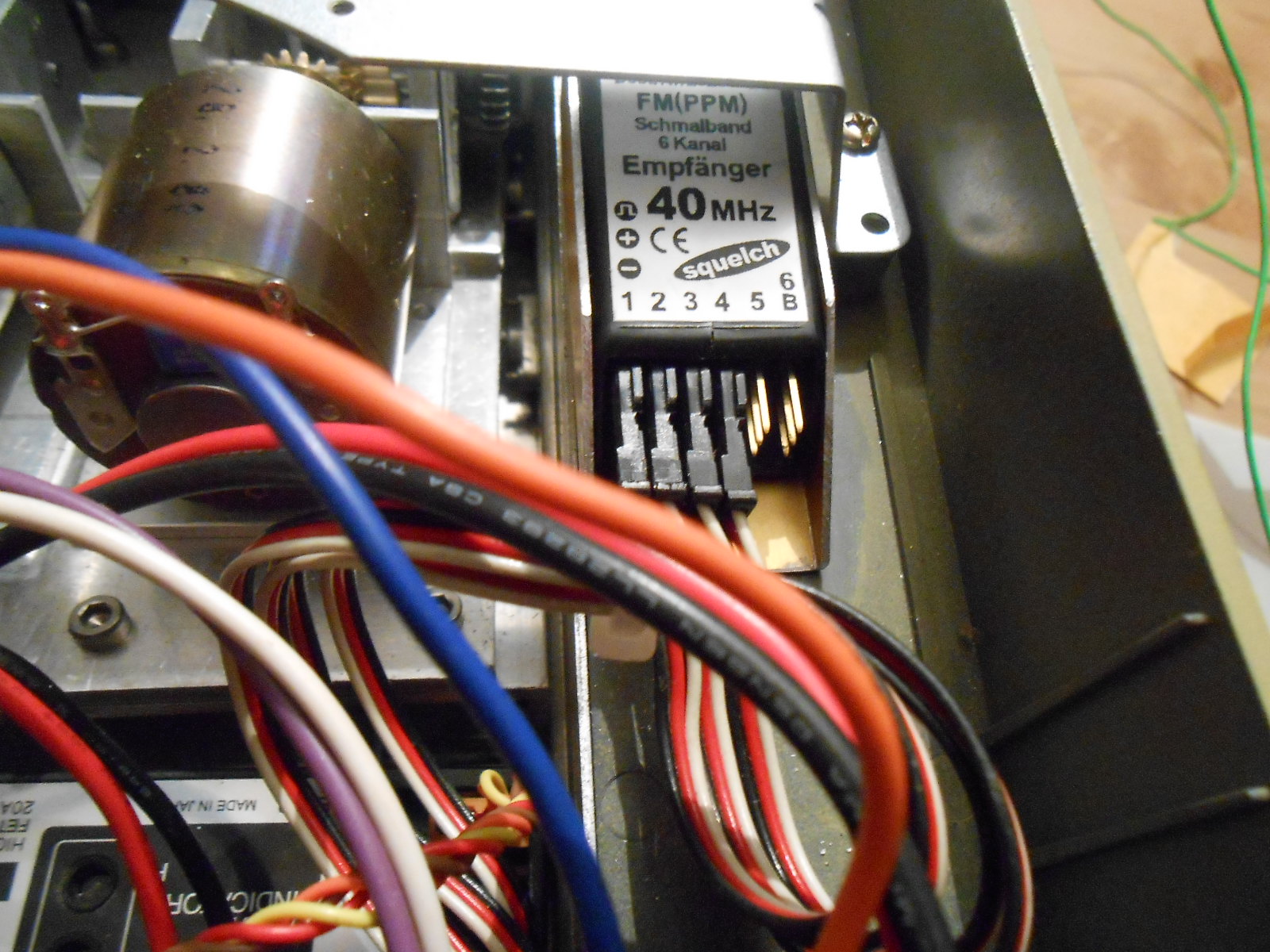

Nächster Schritt den Empfängerin einen Aluwinkel gelegt und diesen mit doppelseitigen Klebeband befestigt.
|
|
| |
|
|
22.10.2016, 19:37 Uhr
amy
|

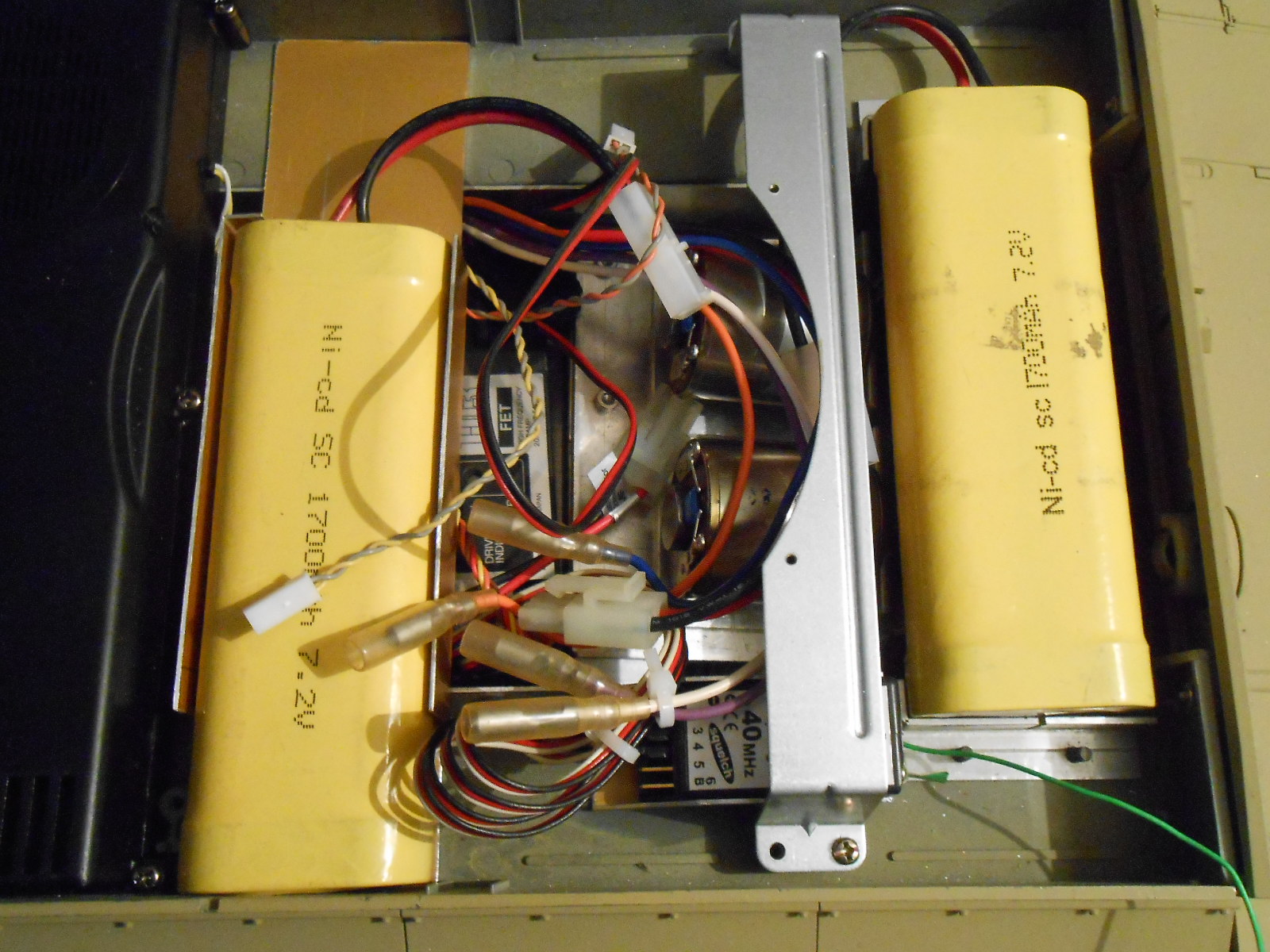

weiter wohin mit den 2 Akus ? eine habe ich quer an der Frontpanzerung .Vorne und hinten mit Aluwinkel gesichert
|
|
| |
|
|
22.10.2016, 19:39 Uhr
amy
|

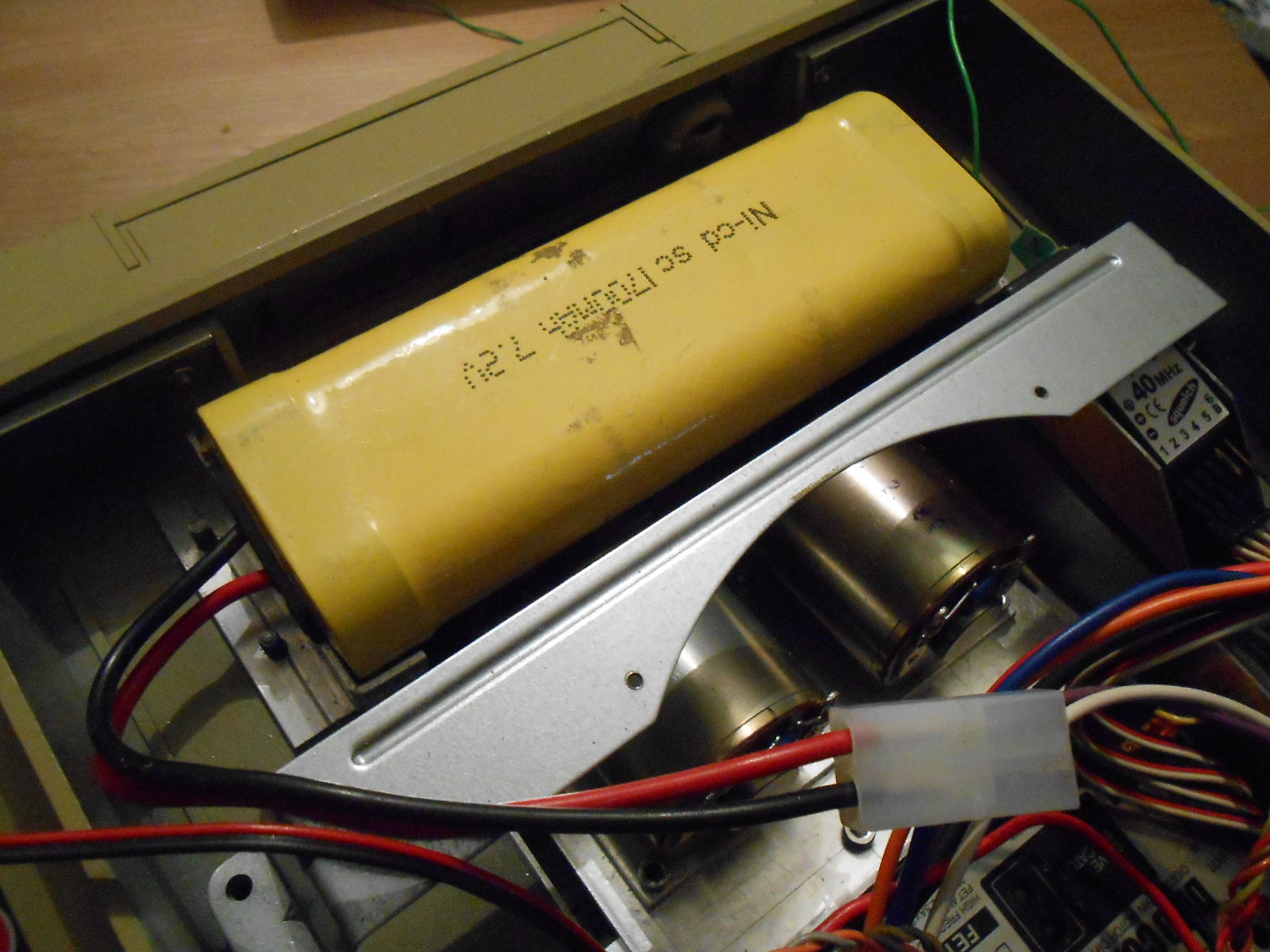

Für den zweiten Akku habe ich ein Alu blech quer vor der Lautsprecherbox eingepasst wo die Batterie einfach eingelegt wird simpel aber effektiv.
|
|
| |
|
|
