01.05.2016, 19:10 Uhr
  Gremlin85
|
Moin Moin
Momentan baue ich an einem GTK Boxer. Die Ideen dazu habe ich aus mehreren Bauberichten aus diesem und anderen Foren bekommen. Durch den ein oder anderen User konnte ich auch Unterstützung für das ein oder andere Bauteil/Baugruppe erhalten.
Da mich die Schule momentan sehr einbindet, habe ich es nicht geschafft einen detailreichen Baubericht zu verfassen. Dieses wird sich aber bei den nächsten Projekten ändern. Trotzdem möchte ich die Gemeinschaft gerne an meinem Projekt teilhaben lassen. In der nächsten Zeit stehen die ganzen Detail Arbeiten an. Das kann noch was werden.
--
MkG
Markus
\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\"
|
|
 |
|
|
01.05.2016, 19:14 Uhr
Gremlin85
|

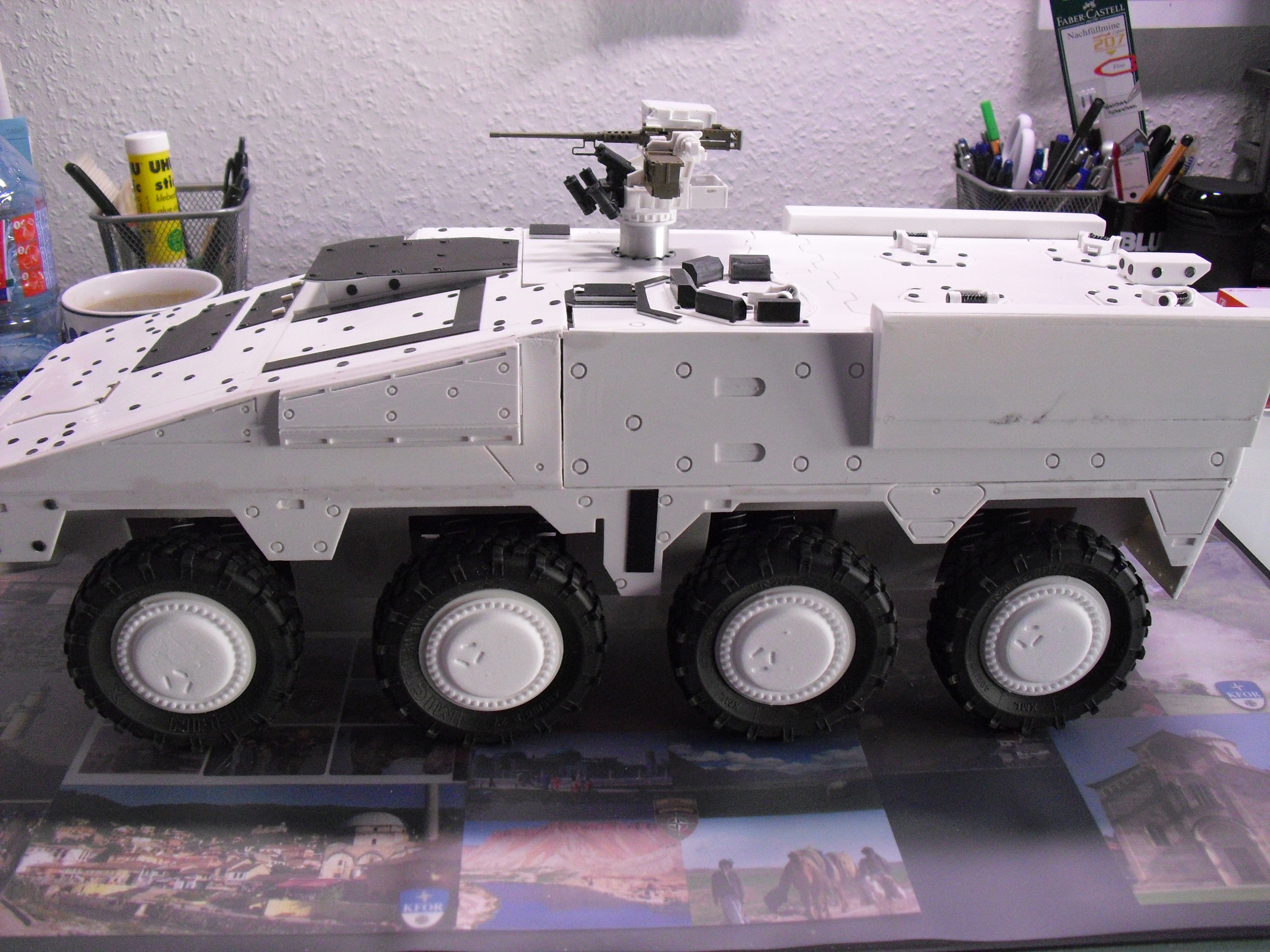

Und noch ein Foto vom aktuellen Zustand
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
01.05.2016, 19:37 Uhr
Gremlin85
|
Hier nun ein paar Bilder von den einzelnen Bauphasen.
Hier musst ordentlich angepasst und nachbearbeitet werden.

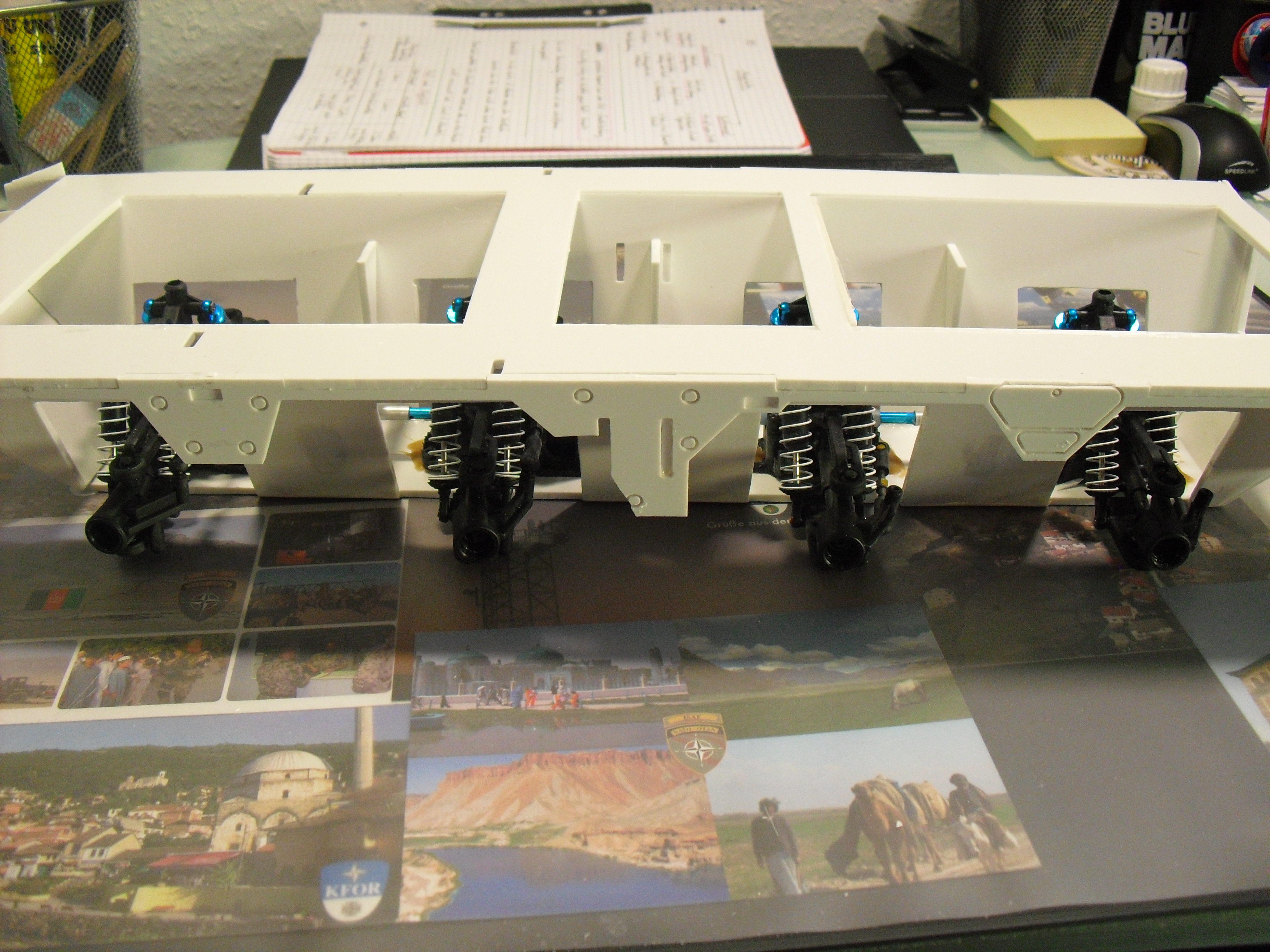

Das Fahrwerk
Das Missionsmodul
Die Bewaffnung (FLW200+ Cal.50)
Die ersten Details finden ihren Platz
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
01.05.2016, 21:30 Uhr
EICHE
|
Hallo Markus,
das sieht schon sehr schön aus.
Das Fahrzeug steckt voller Details und verschlingt eine Menge Zeit und Geduld.
Darf man nun fragen, aus welcher Werkstatt und Schmiede der Teilesatz für den Boxer stammte.
--
Gruß Gerhard
|
|
| |
|
|
01.05.2016, 22:08 Uhr
Gremlin85
|
Danke sehr.
Also der Basis-Bausatz stammt von Ludwigs Hobby.
Die FLW stammt von hpk Modellbau.
Das Fahrgestell habe ich mir bei dir abgeguckt. Musste die Bodenplatte daraufhin etwas anpassen. Die Probefahrt
war schonmal sehr gut. Zugegeben der Lenkradius entspricht nicht dem Original. Aber damit kann ich leben.
Einige Detailsachen werden von AFV kommen. Als nächstes werde ich die Führungsstreben für die Heckklappe erstellen.
Diese werden jedoch noch Dummys. Die Heckklappe ist ohne Funktion. Meine erste Variante für den Behälter der Schutzscheibe für den
Kommandanten gefällt mir noch nicht so sehr. Da muss ich auch nochmal ran. Aber in der Ruhe liegt die Kraft.
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
02.05.2016, 20:26 Uhr
Gremlin85
|
Moin
Während einer kleinen Pause von Inventor habe ich angefangen, weiteres Material für Details vorzubereiten.
Allein die kleinen Nieten und Aufnahmepunkte für die Zusatzpanzerung sind schon Monoton
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
02.05.2016, 20:32 Uhr
EICHE
|
Hallo Markus,
Nach dem Motto, wer schön sein will, muss leiden
Alles hat ein Ende !
Viel Spaß weiter hin und gutes gelingen.
--
Gruß Gerhard
|
|
| |
|
|
02.05.2016, 20:39 Uhr
Gremlin85
|
Danke sehr.
Zum Schluss werden sich die Mühen immer lohnen.
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
04.05.2016, 20:41 Uhr
Gremlin85
|
So trotz dem guten Wetter, etwas Zeit gefunden an den Details zu arbeiten.
So habe ich mir heute vorgenommen, die Heckkupplung zu bauen und anzubringen.
Ohne Fräse ist das alles zwar etwas mühsam aber ich denke es hat auch so gut geklappt.
Aber Bilder sagen mehr als tausend Worte
Die Einzelteile
Kupplungsträger
Die Kupplung an sich
Der fertige Kupplungsträger
Am Fahrzeug montiert
Nun wieder das schöne Wetter im Garten genießen.
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
05.05.2016, 20:41 Uhr
Gremlin85
|
Und wieder gibt es ein paar neue Details.
Habe mich mal mit dem Behälter für die Schutzscheibe beschäftigt. Beim Original war man schön vom Wind und Regen von vorne geschützt. Ansonsten war sie nur nervig. Zum erstellen des Behälters habe ich mir erstmal eine Vorlage aus Pappe erstellt und angepasst. Aber seht selbst.
Die Schablone aus Pappe und aus Poly
Nun konnte ein Deckel für den Behälter erstellt werden. Dazu habe ich wieder ein Muster aus Pappe erstellt. Ebenfalls wurden die Scharniere angebracht und 2 kleine Messingschrauben eingesetzt.
Es folgen noch ein paar Details.....
Und danach konnte der Behälter montiert werden.
Nach dem der Behälter soweit fertig ist, habe ich mit der ersten Antenne angefangen. Später wird er 2 Antenne und eine Störsenden CG12 besitzen.
Als erstes habe ich den Antennenfuß mit einem Stück Isolierung überzogen.
Nun wurde eine kleine Feder um die Isolierung gesteckt. Hat die gleiche Funktion wie beim Original.
Und die Abdeckkappe durfte auch nicht fehlen. (Ach wie viele wir davon verloren haben)
Zum Schluss wurde die Sockelplatte erstellt und die Antenne montiert.
Weitere Details folgen.........
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
06.05.2016, 22:43 Uhr
Gremlin85
|
Und wieder ein kleiner Fortschritt!
Heute habe ich mich mit der Abdeckblende für die Auspuffs Anlage befasst. Diese ist durch ihre vielen Kanten und Winkel eine kleine Herausforderung. Am Anfang stand die Idee, diese aus einem Stück zu feilen. Diese habe ich aber schnell verworfen und statt dessen, die Abdeckung aus Einzelteilen erstellt. Hierbei halfen Bilder vom Original und einige Skizzen. Sie ist zwar nicht zu 100% Original aber damit kann ich gut leben. Aber nun die Bilder.
Als erstes wurden wieder Schablonen aus Pappe erstellt
Im Anschluss wurden diese auf Poly übertragen und ausgeschnitten.
Es folgte der grobe Zusammenbau....
... und im Anschluss die Anpassung an das Fahrzeug. Und fertig!
Schönes Wochenende!
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
08.05.2016, 21:31 Uhr
Kodjak16
|
Hallo Markus,
tolles Ergebnis, was Du bis jetzt auf Beine gestellt hast. Bin auf das fertige Modell gespannt! Mach weiter so, werde gespannt Deine Baubericht weiter verfolgen.
Grüße Frank
--
--- Die Dinge, die man falsch gemacht hat, bereut man nicht so sehr, wie die, die man erst gar nicht versucht hat.---
|
|
| |
|
|
09.05.2016, 13:59 Uhr
Gremlin85
|
Moin
Danke. Ich werde mir weiter Mühe geben.
Natürlich wird hier laufend aktualisiert;)
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
15.05.2016, 15:12 Uhr
Gremlin85
|
Moin moin
Nach einer Woche voller Klausuren (und die nächste wird nicht anders), habe ich Lernpausen genutzt, um weiter am Boxer zu arbeiten. Als erstes wurden die seitlichen Staukästen für Werkzeug usw. weiter bearbeitet.
Hier wird noch etwas geschliffen.
Dan folgten weitere Arbeiten am Fahrzeug-Heck. Da wir im Einsatz eine Kanister-Halterung und weiteres Zubehör hinten dran hatten, wollte ich ebenfalls das Heck etwas aufwerten.
Als erstes folgte eine Halterung für eine Mun-Kiste für das Cal.50
Diese kleinen Gurte waren schon knifflig ;-)
nun konnte die Halterung am Fahrzeug montiert werden.
Nun folgte die Kanister-Halterung. Da ich mir noch 2 Kanister besorgen muss, mussten erstmal zwei aus
meiner Restekiste als Maß verwendet werden.
Auch hier folgten wieder die Kurte.
Und ran an das Fahrzeug
So das war es erstmal wieder. Nun heißt es wieder lernen.
Schönes langes Wochenende noch
--
MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
| |
|
|
19.05.2016, 20:50 Uhr
Gremlin85
|
Guten Abend
Heute kam der erste Soldat meiner Besatzung. Weitere sind im Zulauf.
Fortsetzung folgt.....
--
