Thema:  Kabelbelegung / Farbe DMD T-07 |
[ - Antworten - ] |
20.02.2016, 09:26 Uhr
  scenic99
Bob der Baumeister
|
... na da bin ich hier ja richtig mit dem DMD Problem
Sitze ja zur Zeit an der Restauration des Leo 2 A4 und muß mich doch sehr wundern wie jemand die Kabel der DMD durchtrennt um sie zu verlängern und dann stellenweise andere Kabelfarben benutz oder sogar Stecker nicht mehr dran macht ... wunder ... wunder
Ich könnte mal etwas Hilfe brauchen indem jemand sich mal die Mühe macht und in seinem Tami Leo 2 nachschaut wie denn die Kabelfarben und Steckerbelegung der einzelnen elektronischen Komponent sind
Benötig wird folgendes :
3 Adern der HV Unit Einheit
... welche Farbe wo ?
3 Adern der Rückstoßeinheit mit Endschalter
... welche Farbe wo ?
2 Adern des Blenden MG
... welche Farbe wo ?
2 Adern vom Turmdrehmotor
... welche Farbe wo ?
2 Adern vom Turmdrehwinkelschalter (Heckabweiserbereich)
... welche Farbe wo ?

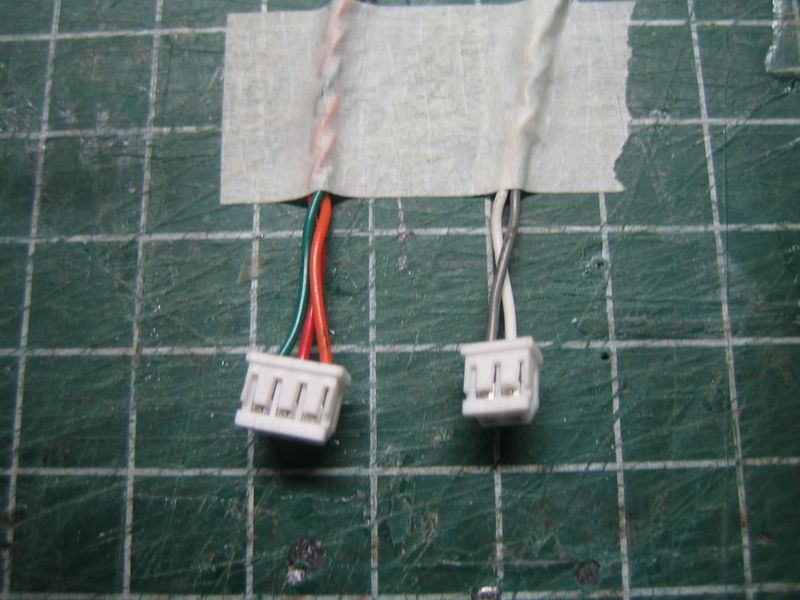

... wie gesagt, schön wäre es wenn mir jemand die Kabelfarben sagen könnte und mir dann bei der Sicht auf den Stecker (siehe Foto) von Links nach Rechts die Belegung sagen könnte ...
Die Belegung der Lichtplatinen und der RKL brauche ich nicht ... wird so nicht mehr eingebaut
Ich bedanke mich schon jetzt mal für die Mühe !!!
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
20.02.2016, 14:38 Uhr
kampfgnom
|
Hallo Dirk,
hab grade mal meinen A5 geöffnet:
HV Einheit:
schwarz, rot, violett (in Fahrtrichtung gesehen von links nach rechts)
Rohrrückzug:
blau, grün, weiß (von links nach rechts, wenn der Stecker liegt wie auf dem Foto)
BlendenMG:
weiß, grau (von links nach rechts, wenn der Stecker liegt wie auf dem Foto)
Turmdrehmotor:
1 = grau, 2 = orange
Heckabweiser:
grün, schwarz (von links nach rechts, wenn der Stecker liegt wie auf dem Foto)
Hoffe ich konnte dir helfen,
viele Grüße
kevin
|
|
|
|
|
|
20.02.2016, 14:53 Uhr
scenic99
Bob der Baumeister
|
Hi Kevin,
vielen lieben Dank ... du hast mir sehr geholfen !!!
An der Rohrrückstoßeinheit ist noch ein Schwarzes Kabel ... sehe ich das richtig das das zischen dem Schalter und dem Motor angeklemmt wird ?
Bitte ...
... welcher Pol vom Motor (oben oder unten) wenn ich von oben in den Turm 9:00 Uhr Position reinschau ?
... welcher Pol vom Schalter (links / mitte/ rechts) wenn ich von oben in den Turm 9:00 Uhr reinschau ?
Der Heckabweiserschalter hat ebenfalls 3 Kontakte ... die Kabel Grün / Schwarz werden wo angeklemmt, wenn ich von oben in den Turm 9:00 Uhr Position reinschau (oben / mitte / unten) ?
Danke
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
20.02.2016, 15:32 Uhr
kampfgnom
|
Hallo Dirk,
bin vorhin nur von den Steckern ausgegangen, hab aber grade nochmal nachgeschaut.
Von 9 Uhr gesehen:
Rückzugseinheit:
Oberer Motorpol: schwarz und weiß, unterer Motorpol: grün
Schalter: links schwarz, mitte blau, rechts frei
Heckabweiser:
Oben schwarz, mitte grün, unten frei
Wenn du noch was brauchst, der Leo ist noch offen
Viele Grüße
kevin
|
|
|
|
|
|
20.02.2016, 15:39 Uhr
scenic99
Bob der Baumeister
|
Hi Kevin,
was soll ich sagen ... wenn sie doch alle so wären wie du !!!
Hab vielen Dank - du hast mir sehr geholfen
... denke mal du kannst ihn schließen
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
20.02.2016, 17:04 Uhr
kampfgnom
|
Keine Ursache Dirk,
der Leo steht ja direkt überm Arbeitstisch. Das war ja absolut kein Aufwand.
Bei der Gelegenheit konntecich dann gleich auch mal nen Schaden an der Turmverriegelung beheben.
Viele Grüße
kevin
|
|
|
|
|
|
