|
Thema:  Panzerturm abformen/Laminieren |
[ - Antworten - ] |
20.01.2016, 19:01 Uhr
  Frisco
|
Ich wollte zum ersten mal einen Panzerturm im Maßstab 1:16 abformen mit Gießharz und Glasfasergewebe...
und wollte fragen was ich alles beachten muss?
Ich habe schon viel gegoogelt und auch schon Material Harz+Gewebe bestellt. Aber einige Fragen sind noch offen bevor ich loslegen kann.
Zuersteinmal habe ich schon ein Urmodell vom Turm aus Sterodur erstellt. Gepachtelt und geschliffen ist auch schon alles.
Jetzt wollte ich vom Turm-Urmodell eine Silikon Negativ Form machen, und diese dann quasi von der Innenseite Laminieren.
Bei google sind hauptsächlich Schiffsrümpfe die Laminiert werden, ein Panzerturm braucht da andere Vorgehensweisen denke ich
Soweit so gut... jetzt ist die Frage wie ich genau vorgehen muss... also erstmal das Gießharz Pur für die erste schicht einstreichen und aushärten lassen, dann in die Zweite schicht das Glasfasergewebe einbetten und das ganze ein 3. mal wiederholen?
Oder soll ich bei allen 3 Schichten das Glasfasergewebe einarbeiten?
Reichen überhaupt 3 Schichten order soll ich besser 4 mal Laminieren für eine bessere Stabilität?
Bestellt habe ich alles bei Breddermann Kunstharze:
Das als Harz:
Epoxi Gießharzsystem E45GA
Und das als Verstärkungsfasern:
Glasfilamentgewebe Finish 49 g/qm
Ich wollte die Glasfasermatte dann in kleine Streifen schneiden und einbetten, in einem Stück ist es leider nicht möglich da der Turm Ecken, Rundungen und Kannten hat (komplizierte Bauweise).
Ich hoffe Ihr könnt einem Neuling da weiterhelfen
--
Gruß Christian
|
|
 |
|
|
20.01.2016, 19:52 Uhr
Radfahrer
|
Hallo Christian,
zunächst einmal lohnt es sich, mit einem einfacheren Werkstück als Probe zu beginnen. Laminiere eine Pyramide oder ähnliches, um ein Gefühl für die Vorgehensweise zu bekommen.
Das schlimmste zu Anfang: Eine kurze Googelrunde ergab, Du hast das falsche Harzsystem. Dein Harz ist zum Gießen von Objekten, nicht zum laminieren mit Glasfasern. Dazu bietet Breddermann Harze aus der Serie Epoxy Laminiersysteme an. Dein Harz brauchst Du später auch noch, um Details zu vervielfältigen.
Weiterer, und meiner Erfahrung nach, wichtigster Baustein: Die Trennmittel. Damit das Urmodell nicht an der Positivform und nachher das Werkstück nicht an der Form kleben bleiben, brauchts Du gute Trennmittel. Am Besten eine Kombi von Folienbildenden und Wachsen. Auch da hat Dein Lieferant was im Angebot. Es ist schon besser, einem Hersteller/Lieferanten treu zu bleiben, damit die Produkte miteinander harmonieren. Wenn es eine supertolle Oberfläche sein soll, ist der EInsatz eines Gelcoats zu überlegen.
Bei der Form ist die einzige Schwierigkeit, die dickste Stelle am Turm ausfindig zu machen, um die Form zu teilen. Eine Silikonform bietet hier gewisse Vorteile, weil sie elastisch ist. Aber wenn man ein Objekt mit großen Hinterschneidungen hat, könnte sie reißen.
Das Beste zum Schluss: Der eigentliche Vorgang des laminierens ist fast wie Tapezieren von Wänden. Vorher das Glasgewebe zuschneiden und einmal trocken anpassen, danach Form einstreichen Gewebe einlegen und Luftblasen rauspinseln/drücken. Das ganze 3-4 x nass in nass. Wenn nach aushärtung nachlaminiert werden soll, muß vorher die Innenseite angeschliffen werden.

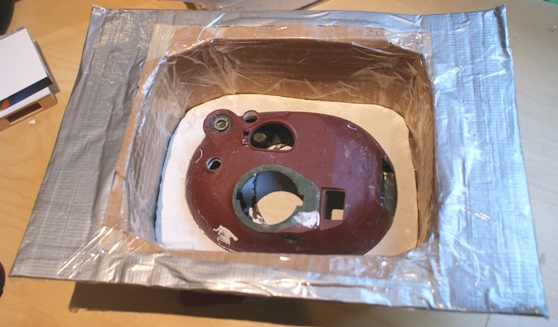

In meiner Galerie habe ich Bilder zum Abformen eines Turmes drin, ich finde nur den Baubericht nicht.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
20.01.2016, 20:19 Uhr
Frisco
|
Hey Olaf,
wow danke erstmal für Deine auführliche Antwort...hast mich im vorraus schon vom ersten Rückschlag mit dem Falschen Harz bewart;)
Ich hab mal bei Breddermann nach dem Laminierharz geschaut, da gibts verschiedene versionen. Ich denke die "Standart" version ist für mich am besten in 45 min Tropfzeit?
Und noch zwei dumme Fragen zum Schluss :
Was ist ein Gelcoat ?
Und wie kann ich hier bei RcPanzer auf eine Usergalerie zugreifen?
Nochmals vielen Dank !
Edit:
Habe die Usergalerie gefunden, klasse Bilder Olaf!
--
Gruß Christian
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frisco am 20.01.2016 21:07. |
|
|
21.01.2016, 18:08 Uhr
Mucky
|
Hallo Christian
Ist das für deinen M60 Turm?
Mfg
Gilbert
--
Geduld ist eine Tugend!
|
|
| |
|
|
21.01.2016, 18:19 Uhr
Frisco
|
Hi Gilbert,
ja für meinen M60
Die Mini Kommandantenkuppel und Wanne habe ich fertig, jetzt kommt noch der Turm
--
Gruß Christian
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frisco am 21.01.2016 18:20. |
|
|
21.01.2016, 19:37 Uhr
JuergenL
|
Hallo Christian,
fürs Laminieren nehme ich ein Harz mit 3 h Topfzeit. Das verschafft mir genug Zeit, bei größeren Objekten die verschiedenen Schichten aufzubringen. Wenn du Stablität willst, würde ich eher zu einem 100 g Gewebe greifen, das 45 g Gewebe ist wirklich sehr fein, so dass du einige Schichten brauchst. In der Regel sind Harze mit langen Topfzeiten auch länger haltbar, dazu kannst du aber die Angaben aus den Datenblättern entnehmen.
Gelcoat ist ein (einfärbbares) Harz, das zuerst in die Form gepinselt wird und für eine gute Oberfläche sorgen soll. Danach kommen dann die Schichten mit dem Gewebe. Bei einem Panzermodell könntest du das auch weglassen, da hier sicher nicht eine spiegelglatte Oberfläche erforderlich ist.
--
Beste Grüße
Jürgen
____________________________
Nicht denken lassen; selber denken
|
|
| |
|
|
