Thema:  Geplant ist ein 8-Rad- BW- Luchs A1 |
[ - Antworten - ] |
11.10.2015, 10:10 Uhr
  ktmsammler
|
Hallo,
während mein M113- Mannschaftstransportwagen(PM) der Fertigstellung immer mehr entgegengeht, habe ich mir als nächstes Modell einen Luchs aus dem Jahr 1975 ausgeguckt.
Da es sie nur bis zum Maßstab 1:16 zu erwerben gibt, muß ich selber kreativ werden.
Ich stelle mir ein 1:10 oder 1:12- Modell vor.
Das Gehäuse dürfte für mich nicht das Problem werden, wenn auch einiges dabei zu berücksichtigen ist und nicht alles unkompliziert ablaufen wird.
Kann mir jemand mit seinen Erfahrungen helfen:
Hauptprobleme sind für mich die Auswahl der geeigneten Achsen und der Räder bzw. Reifen!!
Die Achsen incl. Räder müßten ca. 245mm bzw. 295mm breit sein (je nach Maßstab).
Alle Achsen sollen angetrieben werden.
Die Reifen müssen ca. 105mm bzw. 120mm Durchmesser haben und sollten ein halbwegs akzeptables Profil und Breite haben.
Ich freue mich auf konstruktive Unterstützung und Hilfe.
Schöne Grüße von
Klaus
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von ktmsammler am 11.10.2015 10:12.
|
|
|
11.10.2015, 11:07 Uhr
TOM
MAN Kippa Määähn
|
Hallo Klaus
In 1:10 haben wir felgen und Reifen für den luchs, Fuchs MAN....alles das selbe.
Wenn es scale Achsen werden sollen, dann wäre das FlexAxle System was für dich.
Damit realisieren wir gerade selber ein Modell in1:8...
Tom
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
11.10.2015, 11:44 Uhr
scenic99
Bob der Baumeister
|
Hi Klaus,
bei 1:12 wäre ich dabei !!!
Das ist doch mal ein Maßstab
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
11.10.2015, 15:19 Uhr
ktmsammler
|
Hallo Tom,
das gefällt mir sehr gut, alledings müssen beim Luchs alle Achsen lenkbar sein.
Gibt es das bei dem Flex- Axle- System auch?
Schöne Grüße von
Klaus
|
|
|
|
|
|
12.10.2015, 09:45 Uhr
TOM
MAN Kippa Määähn
|
Hallo Klaus

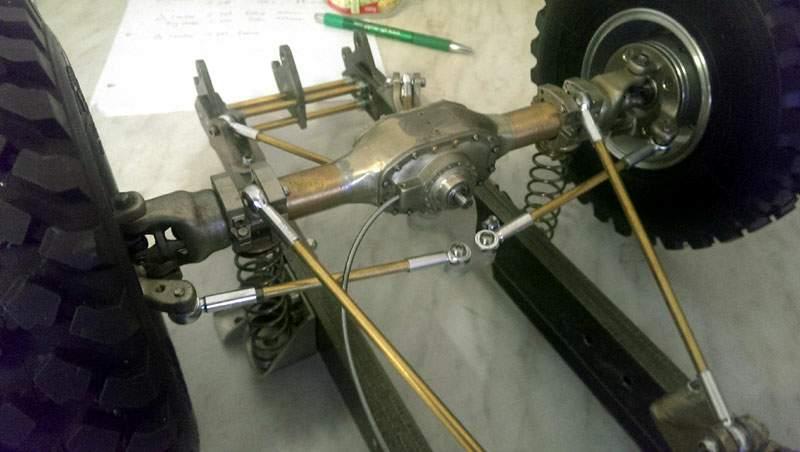

Natürlich gibt es auch lenkbare, angetriebene Achsen. Die Achsteile dazu sind ja auch Online, Da dazu passende Doppelkardan stellen wir dann auf Bestellung her.
Die Achsgeometrie hat auch einen Sturz von ca. 5°
Ein etwas schlechtes Bildchen nochmal anbei....
Tom
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
14.10.2015, 09:30 Uhr
ktmsammler
|
Hallo,
gestern habe ich mir noch mal den Baubericht von RB (1:16) durchgelesen.
Bis jetzt war ich der Meinung, wenn ich den Luchs nur groß genug plane, dann wird der wohl auch schwimmen.
Jetzt bin ich mir da gar nicht mehr so sicher.
Also muß ich einen Weg finden, um zunächst mal den Auftrieb zu berechnen.
Schöne Grüße von
Klaus
|
|
|
|
|
|
14.10.2015, 10:23 Uhr
TOM
MAN Kippa Määähn
|
Hallo Klaus
Da wäre ein grobes 3D-Modell natürlich hilfreich, da sich so das Volumen und damit die Wasserverdrängung berechnen ließe.
Ich würde so starten. Kennst Du die Wasserverdrängung - dann weißt Du wie schwer das Modell werden darf/muß/kann....
Eine, sagen wir mal aus 4-5er Poly bestehende Wanne mit Spanten wäre sicher leichter als eine Alukonstruktion und genauso stabil......nur so ein Gedanke..
Tom
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
14.10.2015, 13:36 Uhr
ktmsammler
|
Hallo Tom,
genauso werde ich vorgehen, bin nur noch auf der Suche nach einer geeigneten CAD- Software.
Schöne Grüße von
Klaus
|
|
|
|
|
|
19.10.2015, 14:03 Uhr
ktmsammler
|
Hallo,
das funktioniert aber offensichtlich nur, wenn man auch noch etwas anderes bestellt.
Gruß
Klaus
|
|
|
|
|
|
19.10.2015, 17:26 Uhr
Einheitsdiesel
|
... nö, eigentlich nicht.
Aber man sollte schon Kunde sein, gibt dort immer mal schöne Sachen zum bestellen ....
Gruß
Stephan
|
|
|
|
|
|
