Thema:  Leopard 1A1 RC gesteuert mit Inneneinrichtung |
[ - Antworten - ] |
17.01.2015, 22:11 Uhr
  RK
Mister 0900
|
Hallo Michael
Soooo viel Platz hast du aber da auch nicht, Nobbi's Cafe Maschiene(gemessen an seinem Verbrauch ..)
Die is Gigantomanisch groß.

Ps. Der Turm is Top
Grüße
robby
--
Toleranz ist vor allem die Erkenntnis, dass es keinen Sinn hat, sich aufzuregen....
(Helmut Qualtinger)
|
|
 |
|
|
20.01.2015, 16:28 Uhr
leofreak
|
Hallo Michael,
alleine die Idee ist schon verrückt. Aber dann auch noch alles umzusetzen nötigt mir allen Respekt ab.
Dafür gibt's einen Stern auf dem Walk of Modellbau.
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
| |
|
|
21.01.2015, 12:34 Uhr
SLT50-2
Der Dachsmaster
|
Halo Jung´s ,
danke für die Blumen .
Ich muss aber auch sagen ,daß ich ohne Peter´s und Ulf´s Hilfe etwas aufgeschmissen gewesen wäre.
Hier nochmal mein recht herzlichster Dank an die Beiden .
Die nächsten Bilder kommen am Wochenende .
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
28.01.2015, 12:23 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Jung´s ,
hier mal der neuste Stand vom Leo.

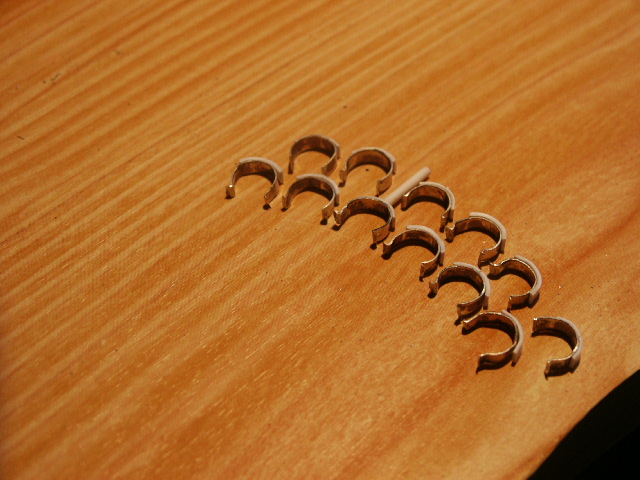

Es ging weiter im Turm auf der Ladeschützenseite weiter unten mit den MUN-Haltern,hierfür wurde Neusliberblech 0,5mm in einem Streifen von 2mm abgeschnitten und entsprechend gebogen und abgelängt.
Anschliessend wurde auf der Rückseite eines jeden Halters ABS 0,5mm und ein Rundstab aus ABS 1,5 mm angeklebt.

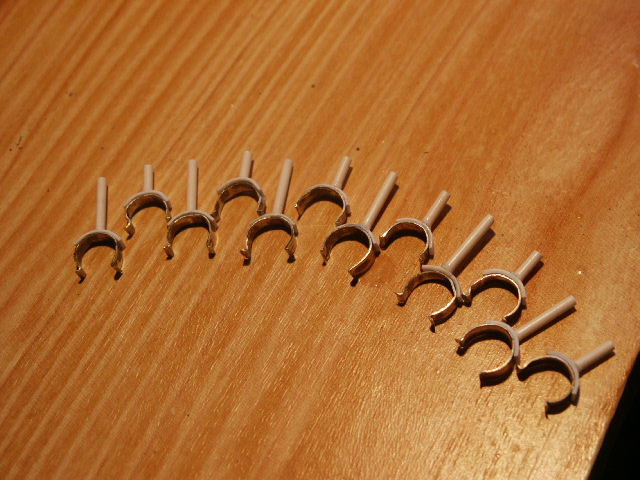

So sahen die Halter dann aus
Jetzt wurden aus Alu-Rohr 2 mm Aussen- und 1,5mm Inendurchmeser die Halter gebaut,worin die vorhergefertigten Teile sitzen , um anschliessend im Turm die Halteschiene aus 3x3mm AbS Vierkantmaterial mit Haltern aus dem selben Material einzubauen und die Mun-Halter daran zu befestigen
Jetzt konnte ich den Turmboden aus 1mm ABS ausschneiden un dmit Riffelblech versehen , in der Mitte sitzt der Kabelkanal aus 2 Streifen 1mm ABS die übereinander geklebt wurden.
Der Boden ist zu Wartungszwecken heausnehmbar
Nachdem das fertig war konnte ich die MUN-Lager am Turmboden aus 2mm und 1mm ABS ausschneiden ( 4 Ringe im entsprechenden Durchmesser mit dem Kreisschneider ) ,die Bohrungen setzen ,an den Innenseiten aussparen und fertig verkleben.
zum Schluss wurde jetzt noch der Rahmen unter dem Verschluss aus 2mm ABS Rundmaterial angefertigt ,mit dem Hülsensack versehen ( der Hülsensack besteht aus einem Polyester Gewebe ,das entspechend ausgeschnitten und verklebt wurde ) und alles eingebaut und Lackiert.

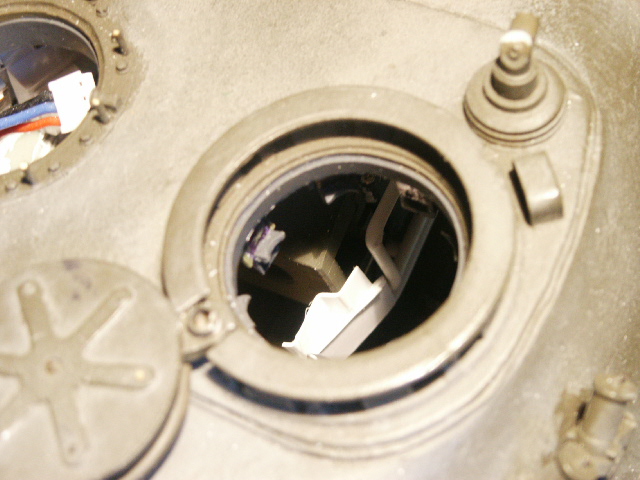

und noch ein Blick durch die Komandantenluke auf den Rahmen mit Verschlussabweiser
das war es mal wieder für heute ,wenn es was Neues gibt melde ich mich wieder
Bis dahin
euer Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
28.01.2015, 17:09 Uhr
scenic99
Bob der Baumeister
|
... alter Schwede - ähhh Michael,
und da sprichts du beim Andre´von *Detailverliebtheit*
Wahnsinn was du da bastelst ... aller erste Sahne !!!
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
28.01.2015, 17:21 Uhr
alfred
|
moin michael,
das ist klasse was du da baust.

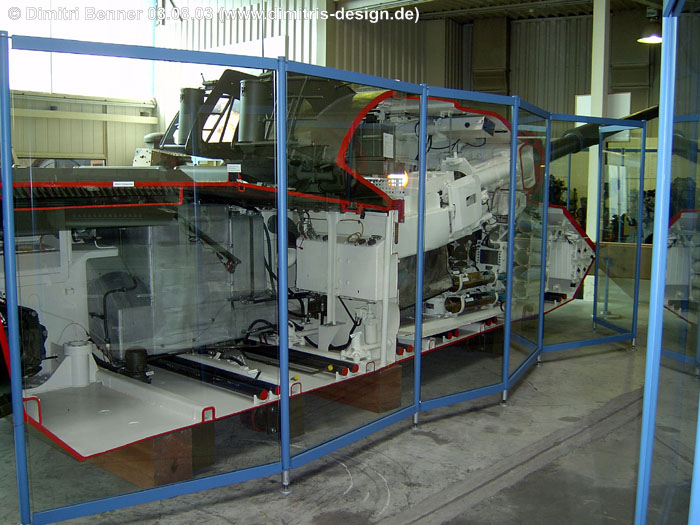

aber den hülsensack für die 105er hülsen, den gab es meines wissens nach nicht. sieh dier mal das bild an. in die blechauffangwanne pasten meiner erinnerung nach nur 2 hülsen rein, die dritte war dann schon im weg wenn der verschluß zurückkam. da mußte ma schon zügig die hülsen entfernen.
--
mfg
peter
-----------------------------------------
|
|
| |
|
|
28.01.2015, 18:21 Uhr
Holzmeyer
der Ponalmaster (Falke)
|
Hi "Männers"
@Michael
..das sind ja bei dir schon lange keine Pillen mehr...das sind ja schon ganz harte Drogen...lässt du die direkt aus Kolumbien kommen od.wachsen die direkt hinter dem Haus...
Bernd
--
Musterung
...ich habe ein kurzes Bein sagt der junge Mann....Macht nichts,wir setzen sie in hügeligem Gelände ein....
|
|
| |
|
|
28.01.2015, 20:48 Uhr
Munga
GMM Winner 2005
|
Hi, Michael.
Ich hab ja immer nur eine Pille genommen, wenn ich am werkeln war. Du nimmst doch sicher ganze Röhrchen.
Spaß bei Seite. Ich bin schwer beeindruckt.
Gruß Jan
--
http://pamoba.jimdo.com
Nein, die fahren nicht. Ich bin der, der die großen Standmodelle baut.
|
|
| |
|
|
28.01.2015, 21:57 Uhr
leofreak
|
Hallo Michael,
es sind diese kleinen Scheißerchen, welche einem das Modellbauleben zur Hölle machen können, dem Modell jedoch seine Einzigartigkeit verleihen - ganz großes Kino.
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
| |
|
|
29.01.2015, 09:03 Uhr
SLT50-2
Der Dachsmaster
|
Hallo zusammen,
vielen Dank erstmal an Alle für das Lob,das motiviert doch schon ganz schön.
@Peter
Am Anfang war der Hülsensack verbaut , Dieser wurde später durch die Blechwanne ersetzt
hier mal 2 Bilder
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
29.01.2015, 09:04 Uhr
alfred
|
quote:
Original von SLT50-2:
Hallo zusammen,
vielen Dank erstmal an Alle für das Lob,das motiviert doch schon ganz schön.
@Peter
Am Anfang war der Hülsensack verbaut , Dieser wurde später durch die Blechwanne ersetzt
hier mal 2 Bilder
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
moin michael,
na jetzt habe ich von dir was dazu gelernt.
--
mfg
peter
-----------------------------------------
|
|
| |
|
|
20.02.2016, 09:59 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Leute,
nach über einem Jahr Pause geht es hier mal weiter.
Wie ich ja schon geschrieben habe ,soll der Leopard eine komplette Inneneinrichtung haben und trotzdem voll funktionsfähig sein,dazu gehört auch der Motorraum mit Motor .
Nach reiflicher Überlegung und langem hin und her habe ich beschlossen den Antrieb mit 2 400 Jamara Motoren und 1:50 er Getriebe zu machen .
Die Kraftübertragung geht von hier aus über Kegelradgetriebe ( Kegelräder aus dem Tamiya Kupplungsgetriebe ) auf 6mm Sechskant-Stahlwellen ( die Kegelräder haben zufällig ,wenn man den Messingeinsatz auspresst , genau dieses Maß ) welche in dem Getriebegehäuse kugelgelagert sind .
Auf diesen Sechskantwellen sitzen Schiebemuffen mit 6mm Innensechskant ,die mit Einstichen versehen sind und von einem Servo nach Innen gezogen werden und nach Aussen über Federn aus 0,3mm Federdraht gedrückt werden.

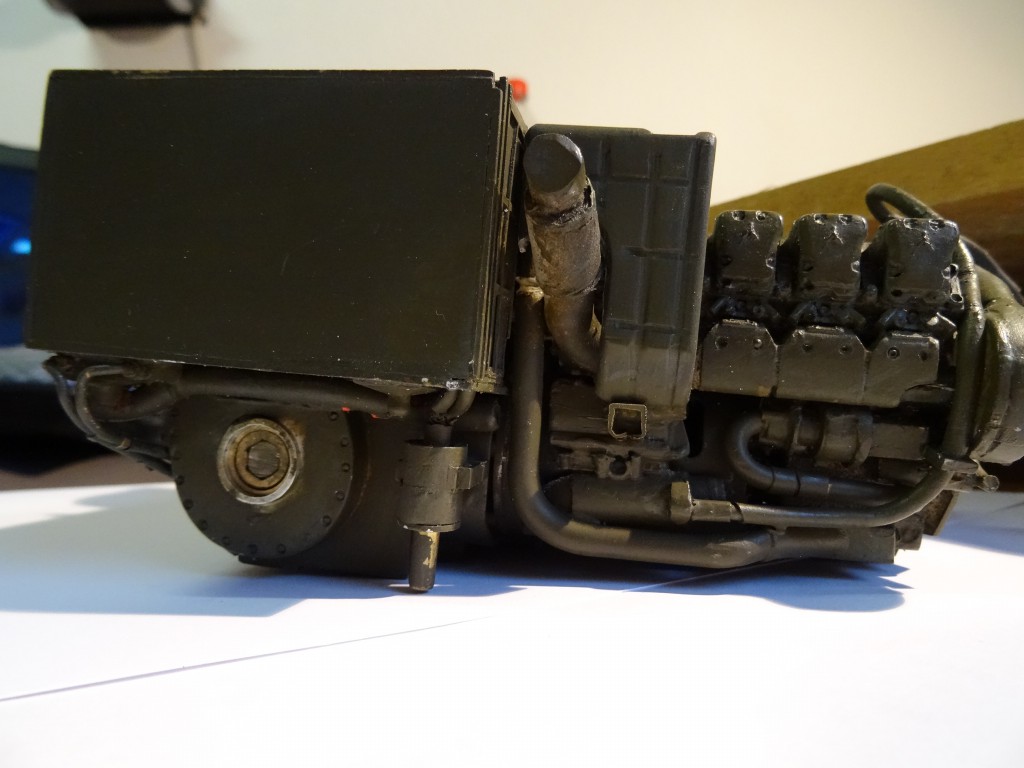

hier mal eine Ansicht des Getriebes

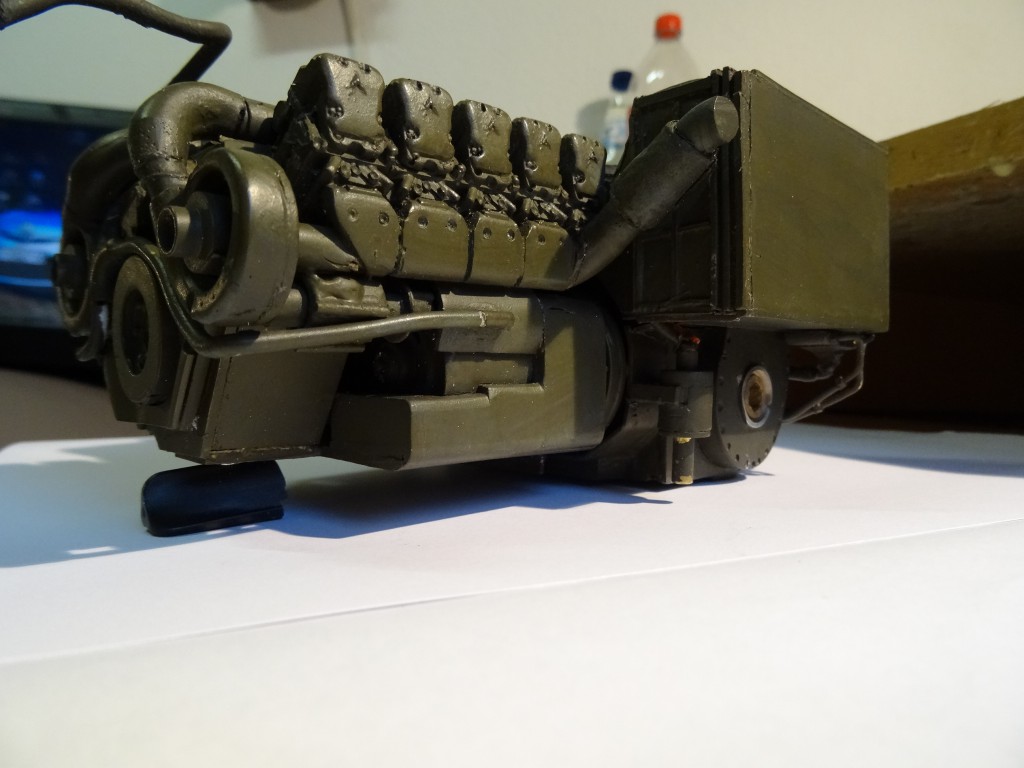

und noch ein Bild
Diese Sechskantkupplungen greifen in Sechskant-Stahlwellen ,die in den Vorgelege-Haltern kugelgelagert sind und mit den Treibrädern verbunden sind .
Die Vorgelegehalter haben an der Aussenseite einen Durchmesser von 12mm ,auf dem jeweils ein Kugellager mit 12 mm Innen und 18mm Aussen-Durchmesser dieses Kugellager ist jeweils in das Treibrag eingepresst und somit ist das Treibrad absolut stabil gelagert .
Die weitere Überlegung war : Wo setze ich die RC Komponenten hin und wie bekomme ich die Stromverbindungen für diie ganzen Funktionen ( Lautsprecher ,Servo für Kupplungen , Beide Motoren )
Die " einfachste Lösung " war ,die ganzen Komponenten ( Fahrregler , Empfänger und Soundmodul in den Motor mit einzubauen und einfach nur über Kontaktlaschen und die Zylinder auf beiden Seiten des Getriebes jeweils 12 Volt + und - in den Motor einzuspeisen

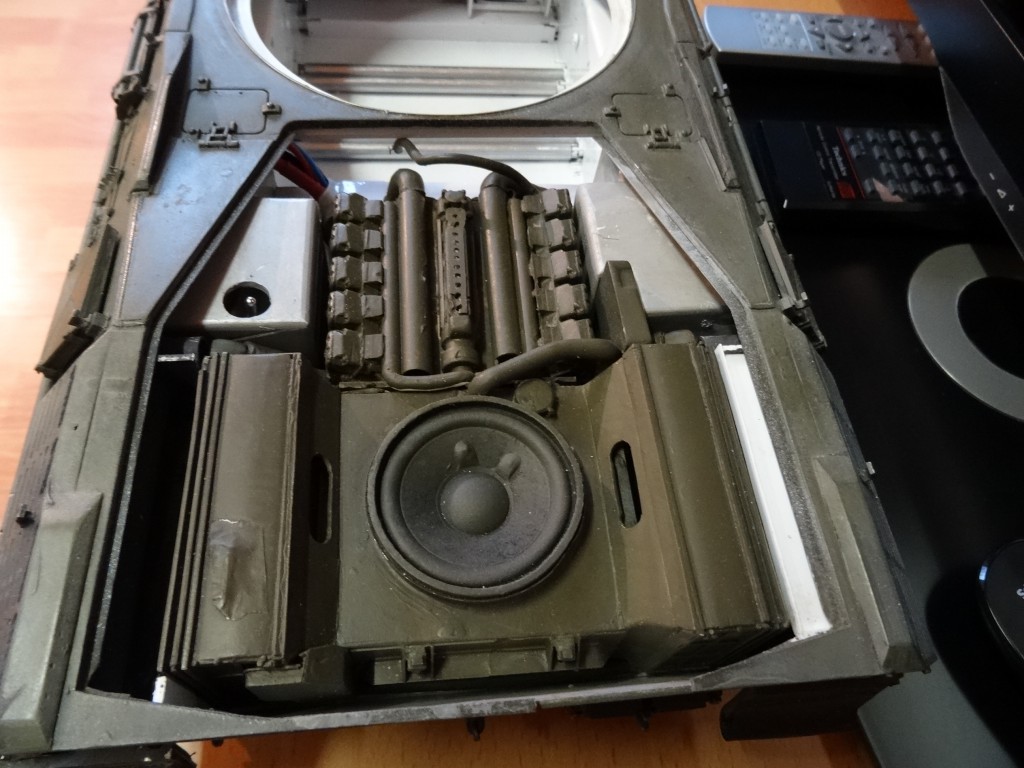

Fahrregler ,Empfänger und BEier Soundmodul sitzen oben in den Kühlerkästen und die KAbel liegen dann wie auf dem Bild zu sehen im Getriebegehäuse .
Die Motoren sind über Motorstecker mit dem Fahrregler verbunden und alles ist komplett demontierbar für etwaige Reparaturen

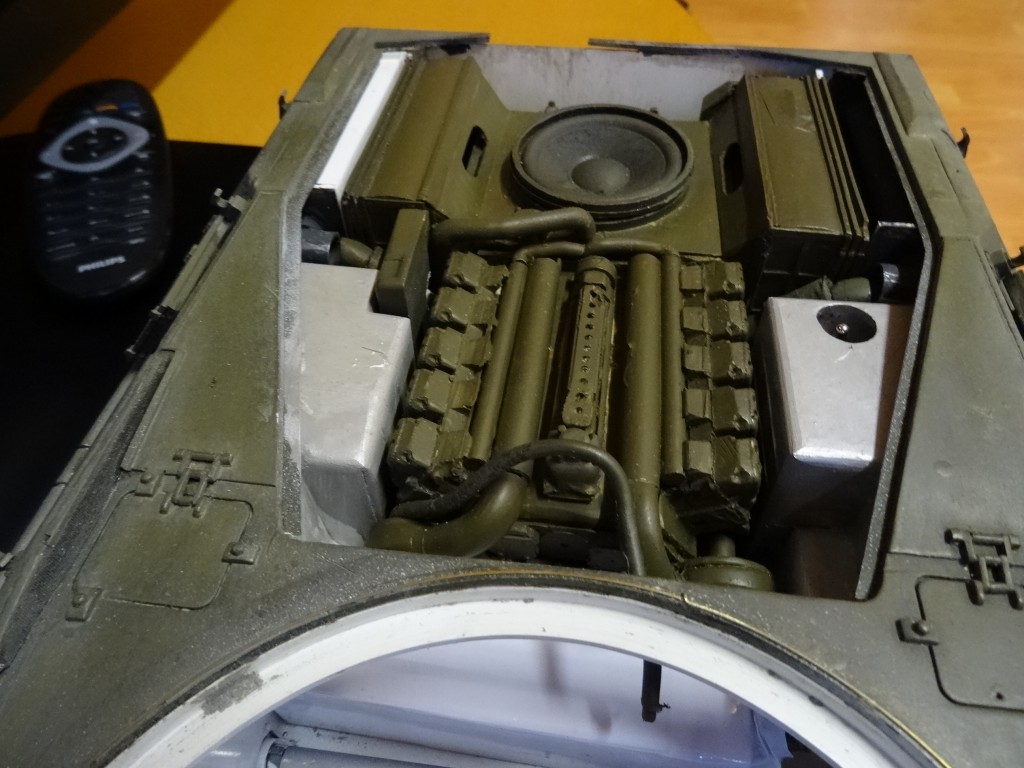

So das war mal soweit das Thema Technik ,jetzt kommen Bilder von der Optik.
Das grösste Problem war es ,die Positionierung des Motor´s im Motorraum so genau hinzubekommen , dass der Motor einfach eingesetzt werden kann und wenn die Kupplungen nach aussen gedrückt werden , Diese dann auch sauber und ohne Widerstand in die Aussenwellen rutschen und der Panzer uneingeschränkt fahrfähig ist .
Dieses Problem habe ich mit Kunststoff Formstücken aus 3mm ABS am Boden der Wanne und entsprechenden Leisten an der Unterseite des Getriebes ( wie beim Original ) gelöst und der Motor sitzt Haargenau auf der richtigen Position und hat bereits in mehreren Versuchen gezeigt ,daß das System funktioniert .
Ein entsprechendes Video werde ich bei Gelegenheit noch machen und einstellen .
An der " Baustellenoptik des Motor´s dürft Ihr Euch im Augenblick noch nicht stören ,weil wirklich noch Baustelle ,da fehlen noch einige Teile und Detail´s.
Das war vorerst mal der aktuelle Stand und wenn es was Neues gibt ,melde ich mich wieder .
Bis dahin
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
20.02.2016, 10:10 Uhr
leofreak
|
Verrückt, bekloppt, genial. Keine Ahnung was man dazu noch schreiben soll.
Da bin ich wirklich auf den Film gespannt. H A M M E R!!!
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
| |
|
|
20.02.2016, 11:32 Uhr
andreasmc
|
Sieht sehr gut aus....
Gut Ding braucht Weile.
Gruß Andreas
|
|
| |
|
|
20.02.2016, 12:35 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Michael,
das wir hier alle ein wenig irre sind wusste ich ja schon, aber das es Einer versucht zu toppen, .................klasse Arbeit 👍
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
