Thema:  LEDs für Blinklicht verbauen |
[ - Antworten - ] |
09.12.2014, 19:15 Uhr
  leofreak
|
Hallo zusammen,
ich möchte für mein Modell (1:16) funktionstüchtige Blinker basteln. Dafür habe ich mir die AFV-Blinker besorgt. Die LEDs habe ich bereits so abgefeilt, dass sie reinpassen. Nun ist das ja alles ziemlich eng und ich habe Angst mir einen Kurzschluss reinzubauen. Meine Idee ist nun, nach Anlöten der Drähte, das gesamte untere Gehäuse des Blinkers mit Sekundenkleber zu fluten. Danach habe ich aber bei Nichtfunktion höchstwahrscheinlich einen Wegwerfartikel produziert.

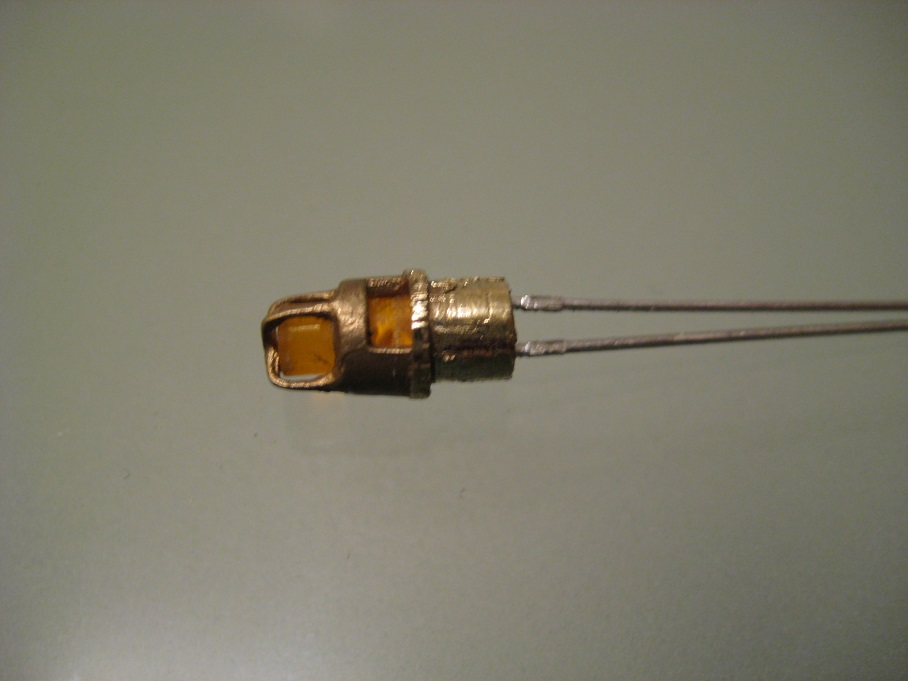

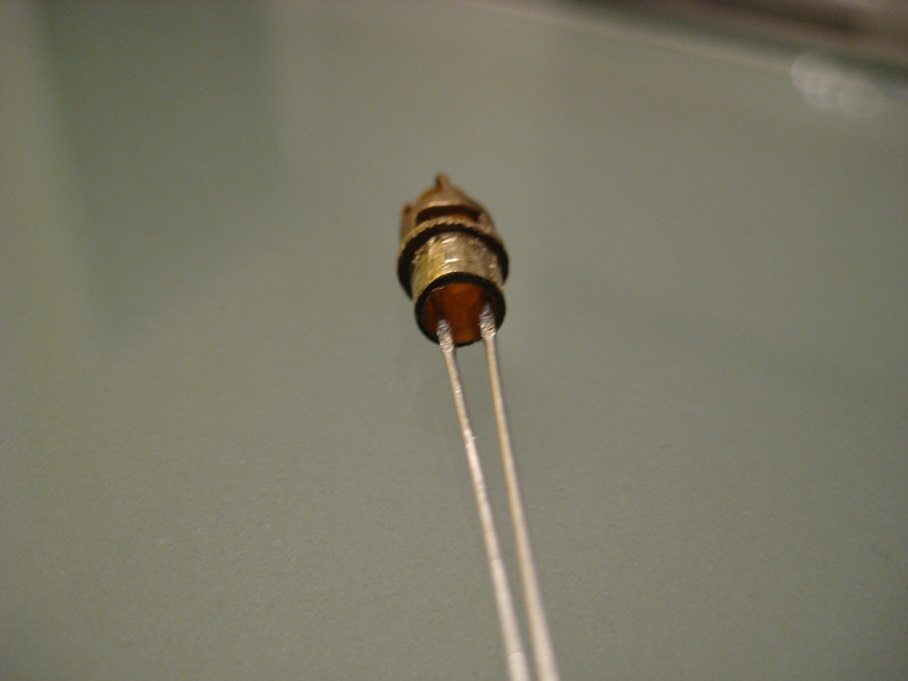

Beiliegend zwei Bilder vom derzeitigen Stand:
So nun meine Frage: Wie löst Ihr diese Problem?
Würde mich über Eure Ratschläge und Hilfe freuen.
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
|
|
|
09.12.2014, 19:32 Uhr
 Haegglunds
|
Hallo Andre,
warum versucht du es nicht mit 1mm LED's die aber in einem Orangenen Gehäuse sind.
So habe ich es bei meinem nächsten Modell geplant.
Alternativ geht auch Plexiglas und das mit Tamiya Farbe X 26 lackiert.
Gruß
Kay
--
Immer locker aus der Hüfte
Foto`s in der Usergalerie.
|
|
|
|
|
|
09.12.2014, 19:53 Uhr
markussteini
|
Hallo
wie wäre es mit Schrumpfschlauch über die Anschlüsse, na brauchst net fluten.
Grüsse Markus
|
|
|
|
|
|
09.12.2014, 19:57 Uhr
Zebolon
|
Hallo Andre,
ich verwende für solche Zwecke SMD LEDs. Meine Bezugsquelle ist: LED Baron.de
Die LED setze ich bei Blinkern in orange oder gelbe Plexigehäuse. Bei Rückleuchten bekommt die Streuscheibe einen Farbauftrags aus transparentem Klarlack. Revell hat z.B. diese Farben im Programm
Schöne Grüße
Peter
--
http://www.hpk-modellbau.de
|
|
|
|
|
|
09.12.2014, 20:00 Uhr
Zebolon
|
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Zebolon am 09.12.2014 20:01.
|
|
|
09.12.2014, 20:10 Uhr
leofreak
|
Das ging ja fix! Schon mal ein ganz großes DANKE!
@Markus
Super Idee. Warum kommt man da nicht selbst drauf. Manchmal braucht man wirklich mal nen Hieb mit dem Lattenzaun.
@Kay und Peter
was nehmt Ihr denn für Plexiglasgehäuse? Die dürften ja max. 3mm Außendurchmesser.Ich habe die LEDs gewählt gewählt, da sie ja zum einen schon die richtige Form und Farbe haben.
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
|
|
|
|
09.12.2014, 20:31 Uhr
Haegglunds
|
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Haegglunds am 09.12.2014 20:34.
|
|
|
09.12.2014, 20:59 Uhr
leofreak
|
Ich wusste gar nicht, dass es so etwas gibt. Ich danke Dir Kay!
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
|
|
|
|
09.12.2014, 21:52 Uhr
scenic99
Bob der Baumeister
|
Hallo Andre´
wenn du doch schon die schönen Blinker Gehäuse von AFV nutzt - warum dann nicht richtig als Blinker und Begrenzungslicht ???
Ich gebe Peter Recht - ein paar entsprechende SMD´s der Baureihe 0805 mit angelöteten Kabeln in den Farben Orange und Weiß bei der genannten Quelle ordern - die bekommst du beide in ein Blinkergehäuse und kannst sowohl den Blinker als auch das Stand-/Bregrenzungslicht darstellen.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 09.12.2014 22:01.
|
|
|
10.12.2014, 10:40 Uhr
Zebolon
|
Hallo André,
das Plexigehäuse stelle ich auf der Drehmaschine her. Es geht auch im Bohmaschinenfutter. So habe ich das früher gemacht.
Schöne Grüße
Peter
--
http://www.hpk-modellbau.de
|
|
|
|
|
|
10.12.2014, 12:50 Uhr
Doomgiver
|
Hallo,
so wie Dirk habe ich das auch mal für ein Forenmitglied gemacht (und werde es auch wieder für mich selbst machen  ): 3mm Plexiglasstab von unten mit gelber SMD-LED beleuchten, schwarz lichtdicht lackieren und dann eine weiße SMD-LED für Begrenzungslicht. Anschließend mit Bondic UV-Kunststoff vergossen, überschleifen fertig.
Farblich unterschiedliche Kupferlackdrähte sind da Gold wert. Vielleicht mache ich mal ein Tutorial vom Bau davon, kann man ja für viele Fahrzeuge verwenden.
Heiko
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Doomgiver am 10.12.2014 16:23.
|
|
|
10.12.2014, 18:34 Uhr
leofreak
|
Also Dirk, SMDs mit angelöteten Kabel habe ich schon liegen. Geplant ist das Begrenzungslicht, traue mich bloß noch nicht ran.
Na mal schauen, wird schon.
@Heiko, mein Spezialist und Ratgeber für Elektronik
Also dass ist eine sehr gute Idee. Ich denke, dass wird auch eine Menge anderer User interessieren. Ist aber sicher mit einigem Aufwand verbunden. Deshalb gebührt Dir schon jetzt mein DANK!
@Kay und Peter
Ich danke Euch für Eure Hinweise - SUPER!!
Gruß André
--
Der mit dem Leo auf der AVUS war!
|
|
|
|
|
|
10.12.2014, 18:43 Uhr
scenic99
Bob der Baumeister
|
Hi Andre´
wie jetzt ... *trau mich bloß nicht ran* ...
Das ist doch wohl nicht dein Ernst !!! ??? !!!
Wenn ich sehe was für *filigrane* Teile du da bastelst ... da wird doch wohl noch so ne olle SMD in einen Blinkergehäuse zu verstauen sein
Nu gib dir mal Mühe
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
10.12.2014, 18:58 Uhr
Kapitaen
gesperrt
|
Hallo!Bei all den antworten sind einige gute vorschläge dabei die durchaus schlüßig sind und ich au schon so ähnlich selber gebaut habe.Leider kann ich das mit fotos noch nicht,dann würde es richtig schik.
Gruß jens.
|
|
|
|
|
|
