Thema:  3D drucken in der Praxis |
[ - Antworten - ] |
06.05.2014, 23:56 Uhr
  Oldchap
|
Hallo Edwin,
naturgemäß werfe ich ein besonderes Auge auf Teile in 1:6 und größer. Deine Versuche zeigen für mich jetzt schon, daß hier eine vielversprechende Möglichkeit für Gußmaster (Urmodelle) heranwächst! Absolut beachtlich!
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6
|
|
 |
|
|
07.05.2014, 15:31 Uhr
Edwin
|
Hallo Gerhard,
genau das war auch mein Gedanke zum kauf des Druckers. So kann ich die Teile Drucken und wenn etwas nicht paßt recht einfach und schnell verbessern und spare mir da einiges an fehlerhaften Metallgüssen, oder eben nicht so guten Teilen, weil Änderungen an der Form zu teuer werden. Braubar wären die Drucke nach einer bearbeitung jetzt schon als Master, da die Rück- / Unterseite sowieso unsichtbar ist wenn die Laufrollen zusammengefügt werden und es an der Oberfläche nur einen egalisierenden Lack braucht in dem mann vielleicht auch etwas feinen Sand streut um eine Gußstrucktur zu bekommen.
Gruß Edwin
|
|
| |
|
|
06.09.2014, 17:49 Uhr
Edwin
|
Seit meinem letzten Beitrag hier bin ich mittlerweile schon ein ganzes Stück weiter mit dem was man mit dem 3D Druck machen kann und mittlerweile gelingt es mir auch Teile zu drucken deren Oberfläche so fein struckturiert ist, daß sie nur noch matt erscheint und die sonst vom drucken so deutlich erkennbaren Linien nur noch mit Vergrößereung wirklich sichtbarbar sind.
Hier z. B. die Hutze eines Flammvernichters im Hintergrund.
Mit einer einzigen, dünnen Lackschicht sind solche Teile von Spritzguß ich mehr zu unterscheiden.
Das Gitter im Vordergrund ist der Prototyp eines Trümmerschutzes für einen Motorlüfter, aber noch ein für mich noch nicht wirklich gut. Das Gitter kommt bei diesem Ausdruck noch nicht wirklich dreidmensional heraus, was mir aber mittlerweile ebenfalls gelingt.
Gruß Edwin
|
|
| |
|
|
19.11.2014, 12:53 Uhr
niefe9181
|
Awesome print! Do you have a .stl file for this design, Edwin? I also like polylactic acid, especially this high grade PLA filament. I never encounter warping with this and it’s perfectly odourless. Btw, what is the approximate print bed temperature did you set for that model? Lower than
50° C or higher?
|
|
| |
|
|
30.12.2014, 09:49 Uhr
 Haegglunds
|
Guten morgen zusammen, Hallo Edwin,
auch ich habe mir vor einiger Zeit einen 3D-Drucker von der gleichen Firma angeschaft.
Zufälle... bei der Menge von Anbieter.
Am Anfang hatte ich die Anlage mit einer 0,5 mm Düse aufgebaut.
Nach einem 1/2 Jahr bin ich auf eine kleinere 0,35 mm Düse umgestiegen, weil die Teile doch recht grob waren. Inzwischen ist es brauchbar. Und mit Grundierung und Farbe auch Anwendbar.
Ich verwende den 3D-Drucker im Bereich 1/16. Und da habe ich inzwischen Gute aber noch nicht die Perfekten Ergebnisse heraus.

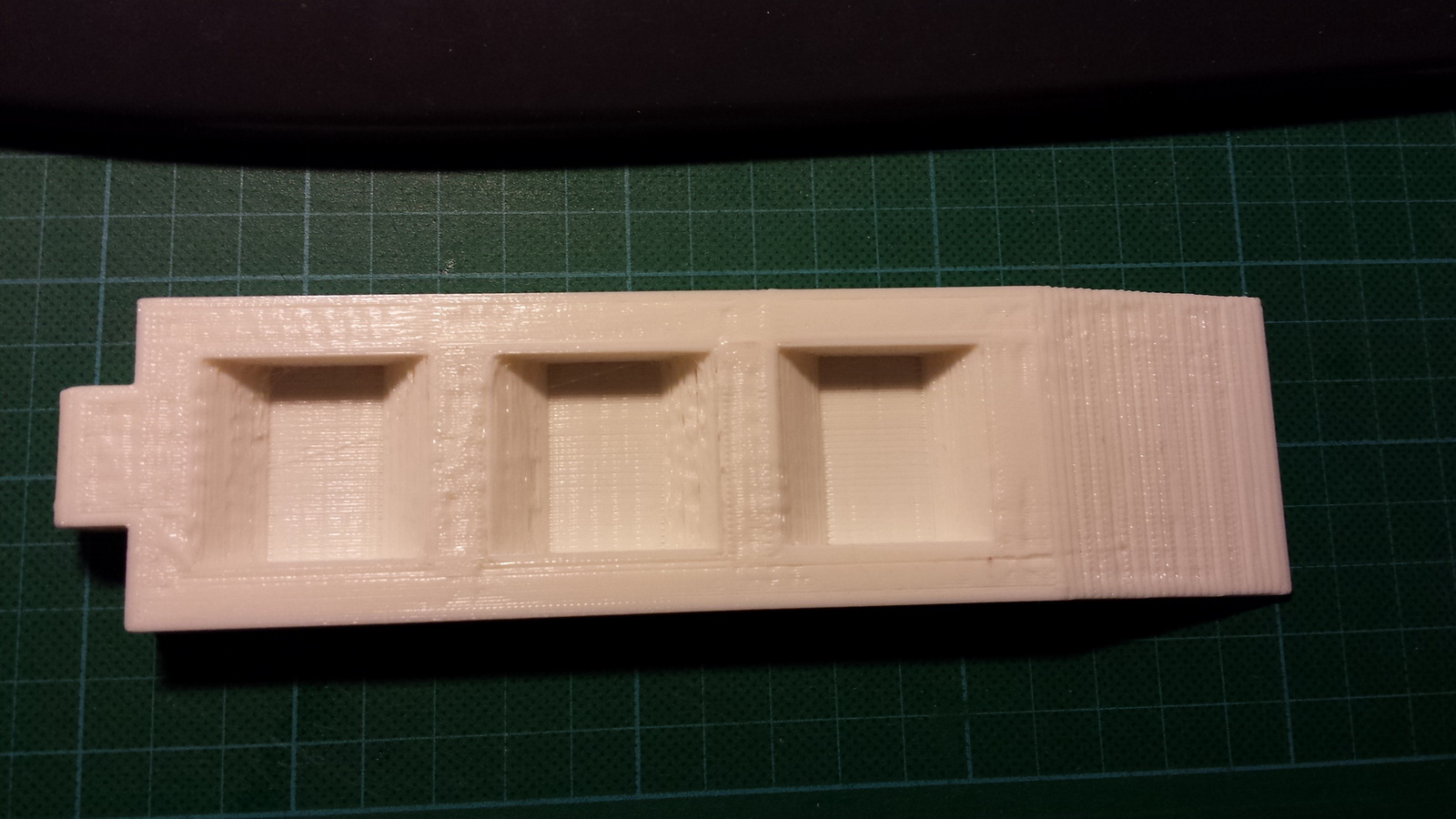

Schön zu erkennen, die einzelnen Bahnen. Gerade im rechten Bereich.
Gruß
Kay
--
„Wer nichts verändern will, wird auch das verlieren“
http://www.radundkette-suedwest.de/default.htm
Forum RAG-MM
|
|
| |
|
|
30.12.2014, 17:50 Uhr
Erbse0815
|
Abend!
@Haegglunds wen du deine Rampe besser haben wilst.
Dreh das Modell um 90° auf die Seite.
So wird die Rampe sauber ohne Stufen gedruckt.
Aber natürlich kommt dan auch Stützmaterial dazu (für die Vertiefungen).
Gruß Helmut
|
|
| |
|
|
30.12.2014, 18:09 Uhr
Haegglunds
|
Servus Helmut,
da haste Recht. Dafür ist die Oberfläche der Rampe sehr schön Glatt geworden.
Auch ich hatte am Anfang die Probleme das sich das Teil, durch die Größe vom Tisch, abgehoben hat.
Durch die Änderung der Parameter habe ich den Füllgrad der Rampe gemindert und ein besseres Ergebnis bekommen.
--
Gruß Kay
„Wer nichts verändern will, wird auch das verlieren“
http://www.radundkette-suedwest.de/default.htm
Forum RAG-MM
weitere Bilder in User Galerie
|
|
| |
|
|
30.12.2014, 20:46 Uhr
Erbse0815
|
Bei meinen Drucken mit ner 0,3mm Düse hab ich die Werte:
schneller Druck:
PLA
Max. Geschw. 3500mm/min.
0,2mm Schicht.
Diameter 0,3mm
Extrusion 0,9 (90% die mein Extruder braucht (grund s.h. unten))
Extrusion Width 0,36mm
Temperatur Extruder 207C°
Druckbett Temp. 67C°
FirstLayer 200%
Das was ich noch gelernt habe.
Man kan z.b. bei einer 0,3mm Düse nur max. 80% der Düsengröße Drucken (also 0,24mm).
Größere Schichthöhe geht nicht (kommt nix tolles raus).
Das war mein großer Fehler, da ich mit 0,5mm Düse mit den benutzen Werten super klar kam und bei 0,3mm Düse alles Gedruckte schrecklich war.
Das was noch stört.
Wen ich schneller Drucke rutscht mein Filament am Extruderschrittmotor durch, da das Filament nicht schnell genug unten rauskommt (höhere Temp. bringt nichts).
Je langsamer du druckst um so weniger musst du beachten (du hast mehr Spiel).
Ist jedenfals bei mir so.
Habe jetzt Turbocad 18 besorgt.
Bis jetzt immer mit SolidWorks 2007 gezeichnet, oder eingescant (seit einiger Zeit hängt SolidWorks sich einfach auf. Auch während des Zeichnens und Schriften erstellen kan es nicht wirklich).
Gruß Helmut
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Erbse0815 am 30.12.2014 20:47. |
|
|
30.12.2014, 23:10 Uhr
predator74
|
Guten Abend
Hallo möchte mich hier auch mal outen als Besitzer eines 3D-Druckers.
Habe den gleichen wie Edwin den M300 von Multec, bin auch sehr zufrieden damit.
Bin aber noch dabei mich in die ganze Sache rein zuarbeiten mein am PC erstellten Enwürfe sind auch so aus dem Drucker so erschienen, bei anderen aus dem Inter macht er so seine Eigenheiten.Arbeite zu einem mit der mitgelieferten Software( das was Multec auch empfielt), zum anderen habe ich mir auch Simplify3D zugelegt. Mein Ziel jetzt mit den erprobten Einstellung von Multec in sen neusten Update 2.2.0 zu übernehmen.
Gibt es da schon erfahrungen eurerseits, oder hab ihr ein Parameter für mich die ich übernehmen kann.
Ich verwende eine 0.5 Düse meist mit 205 Grad Celsius und Heizbett zwischen 40 - 55 Grad.
--
MFG Lars
|
|
| |
|
|
31.12.2014, 09:45 Uhr
Haegglunds
|
Servus zusammen,
doch einige die sich mit dem Thema 3D-Druck beschäftigen.
Ich schau die Tage mal nach meinen Parametern und setzte diese Online.
Zu meinem 3D-Drucker Typ L324 mit Heizbett, drucken will ich nur PLA.
Zur Software: Ich verwende durch meinen Job Inventor 2015 Prof.
Zum GCode wandeln habe ich die Standart Software Skeinforge, bin zufrieden wenn man weiß an welchen Parametern man drehen muß.
Als schnelle Ansicht, oder auch mal die Seiten zu wechseln habe ich das NETFABB Studio.
Der Drucker läuft bei mir über einen Mini PC und PC Anywhere da ich keinen Monitor angeschlossen habe.
Kleine Änderungen am Drucker habe ich schon vorgenommen. Es wurden Mini Schleppketten für Tisch und Z-Achse verbaut.
--
Gruß Kay
„Wer nichts verändern will, wird auch das verlieren“
http://www.radundkette-suedwest.de/default.htm
Forum RAG-MM
weitere Bilder in User Galerie
|
|
| |
|
|
31.12.2014, 11:42 Uhr
Erbse0815
|
Tach auch!
Hab mal ein Bildchen hir.
Die rechte Mausi ist das orig. ca. 22mm hoch.
Die Mausi habe ich eingescant (mit einem 60mm Raster).
Habe die zwei daneben gedruckt (unten am Rock habe ich Gekürzt um die Druckzeit zu verkürzen. Nur das Stützmaterial habe ich entfernt. Sonst unbehandelt).
Die in der Mitte mit der alten 0,5mm Düse und die Linke mit 0,3mm Düse (aber mit den Blöden Werten (s.h. oben Beschrieben).
Deutlich aber zu sehen, die verschiedenen Übergänge (Schichten).
Die Abweichung zwischen aussenkante Ohr zur anderen aussenkante Ohr weicht dem orig. 1,2mm ab.
Hatte bis vor einigen Tagen das Problem, dass ich nicht das 30mm Raster Kalibrieren konnte (Beamer und Kammera sind auf einer Schiene gewesen (Abstand zur Mausi ca. 350mm). Habe jetzt Beamer weiter hinten und Kammera fast direkt am Scanenden Modell. Das Ergebnis ist wirklich sehr gut geworden. Muss nur noch die Befestigungen Fräsen/Herstellen, da nach der Kalibrierung Beamer und Kammera nicht verschoben werden dürfen).
Ach so noch wegen den Daten oben.
Füllung ist bei schnellen Druck 20%.
Software habe ich auch Simplify3D. Wirklich sehr gut.
Um Welten besser wie Repetier-Host vom Hersteller.
Gruß Helmut
P.S. habe den Protos V2 von RepRap
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von Erbse0815 am 31.12.2014 11:57. |
|
|
31.12.2014, 16:18 Uhr
halbkette
|
Hallo Helmut,
ich lese interessiert mit, nur das von dir versprochene Bild kann ich hier nicht sehen. Hast du es vergessen?
Ich wünsche trotzdem allen einen guten Rutsch ins neue Jahr.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
05.02.2015, 05:00 Uhr
Haegglunds
|
Morgen zusammen,
seit gestern bin ich auch stolzer Besitzer von Simplify3D. In den nächsten Wochen werden einige Umbauten noch vorgenommen. Der Extruder Antrieb wird gewechselt auf einen Nema17. Schrittmotor Treiber wird auch gleich Umgebaut damit kann ich noch kleinere Schritte fahren.
Halte euch auf dem Laufenden wenn meine Umbauten abgeschlossen sind und der Drucker wieder in Betrieb geht.
--
Gruß Kay
„Wer nichts verändern will, wird auch das verlieren“
http://www.radundkette-suedwest.de/default.htm
Forum RAG-MM
weitere Bilder in User Galerie
|
|
| |
|
|
05.02.2015, 12:14 Uhr
TOM
MAN Kippa Määähn
|
Hi
Lese hier immer mal mit. Echt erstaunlich wie sich die Qualität der "Plasteschnurrdrucker" entwickelt hat. Vieles hätte ich einem solchen System garnicht zugetraut.
Wir haben jetzt auch einen 3D-Drucker gekauft, ich hoffe der trifft die Tage ein....
Allerdings haben wir aufgrund unserer Detailansprüche ein anderes System gewählt: SLA / Laser+Resin. Ein Testfile zeigte dann die wahre Qualität:
Text mit Höhe 0,55mm - Buchstabenbreite zwischen 0,2 - 0,3mm = LESBAR! Nicht mit dem Auge, aber auf einem Foto.
Sobald die Maschine da ist - gehts los und ich werde auch mal ein paar Beispiele als Bildchen einstellen.....
Tom
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
| |
|
|
05.02.2015, 13:04 Uhr
Vossi3
|
@Tom: rein interessehalber - was muss man für so ein Gerät anlegen? Gerne auch per PN. Wir überlegen nämlich in der Firma auch die Anschaffung eines 3D-Druckers für Prototypenherstellung.
Gruß
Jan
--
