Thema:  Interesse an Beleuchtungmodul für Radfahrzeuge |
[ - Antworten - ] |
21.03.2014, 13:17 Uhr
  Doomgiver
|
Hallo,
ich wollte mal nachfragen, wie groß das Interesse an einem Beleuchtungsmodul für gepanzerte Radfahrzeuge ist. Die Idee kam mir beim lesen von D3nnis Anfrage. Folgendes ist geplant
- Abblendlicht
- Tarnlicht
- Rückfahrlicht
- Bremslicht
- Tarnbremslicht
- Blinker
Gesteuert über einen Kreuzknüppelkanal für die Blinker sowie zwei Schaltkanälen. Einer dient zum wählen zwischen Abblend- und Tarnlicht, der andere zum aktivieren vom Warnblinker. Ferner schwebte mir vor, eine Auswahl via Jumper zu realsisieren, ob man LED-Beleuchtung an modernen Fahrzeugen einsetzt oder \\\"normale\\\" Glühbirnen. Der Unterscheid ist, dass via Software das typische weichere Ein- und Ausschalten von Glühlampen simuliert werden soll. Besonders gut bei Blinkern zu sehen, einfach mal drauf achten. Bei meinem Bergepanzer funktioniert es zumindest einwandfrei.
http://www.doomgiver.de/downloads/video/berge3a1_licht.mp4
Geplanter Einsatzzweck ist vor allem da, wo keine teuren Lösungen wie Beier, Benedini, etc. sinnvoll wären. Ein Soundmodul z.B. für einen Fuchs oder Luchs halte ich für ziemlich fragwürdig. Die hört man auch im Reallife kaum.
Baugröße wäre vermutlich etwa Streichholzschachtel (Microcontroller + Treiberbaustein + Steckanschlüße).
Heiko
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von Doomgiver am 21.03.2014 16:31.
|
|
|
21.03.2014, 14:02 Uhr
Xantrix
|
Wie wird Licht "aus" geschaltet?
Frank
|
|
|
|
|
|
21.03.2014, 14:15 Uhr
Doomgiver
|
Hallo,
guter Einwand!
Mus ich mal schauen, je nachdem was das Volk wünscht. Entweder über Schaltsignal oder zus. 3-Pos-Schalter (Abblendlicht - Aus- Tarnlicht). Das könnte man nämlich notfalls auch über einen Schieber machen, wovon z.B. die F-14 oder FC-16 B&T zwei Stück an Bord haben. Die sind ja doch recht verbreitet. Zudem spart man sich einen Schaltbaustein, guter Punkt.
Heiko
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Doomgiver am 21.03.2014 14:18.
|
|
|
21.03.2014, 14:23 Uhr
kampfgnom
|
Hallo Heiko,

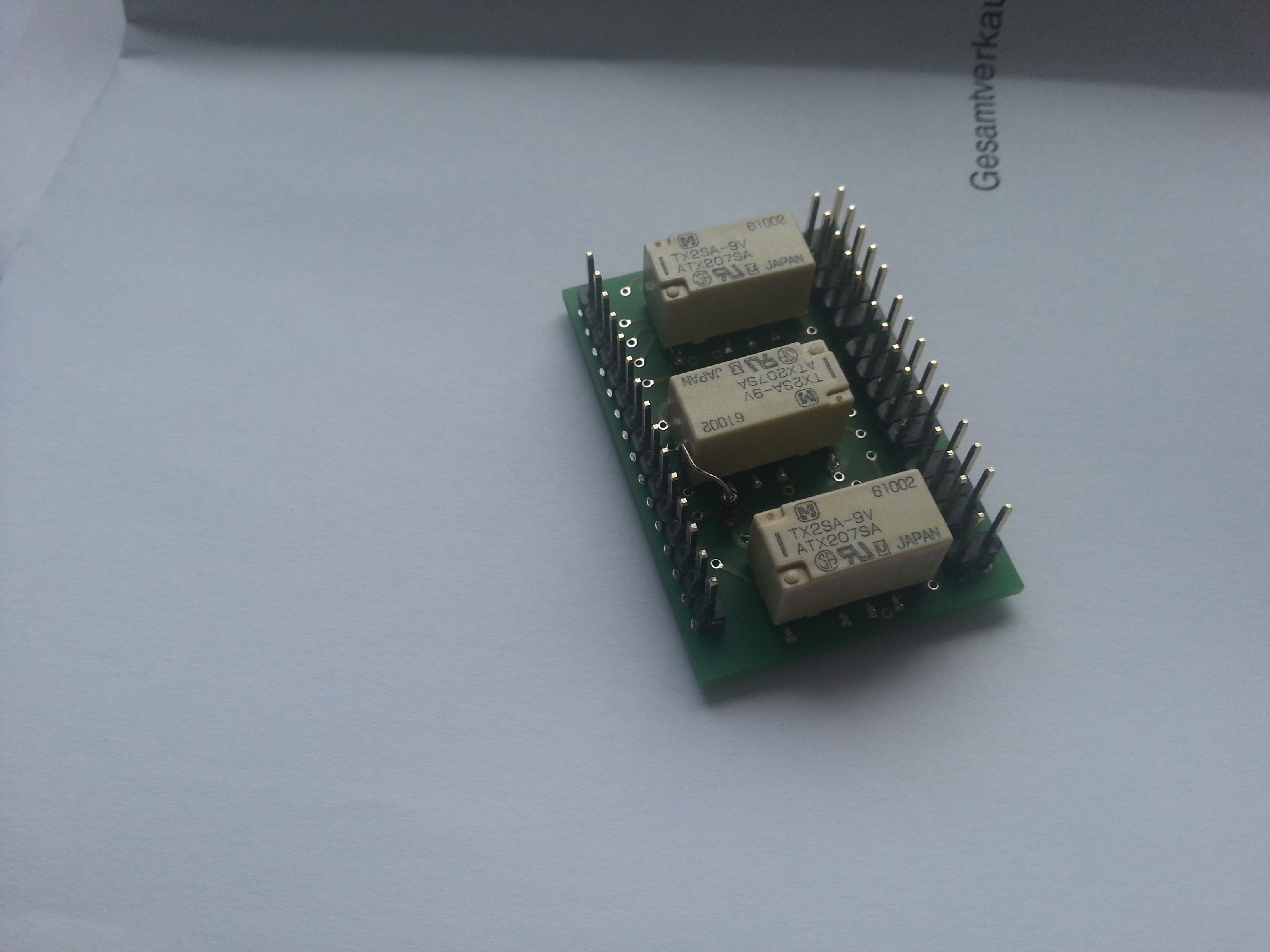

ich habe mir vor einem Jahr schonmal gedanken dazu gemacht. Letztendlich ist es eine kleine Relaisplatine geworden, bei der 10 Lichtkanäle von bis zu 3 unterschiedlichen Schaltmodulen(egal ob + oder - schaltend) durchgeschliffen und in einen StVO und Tarnlichtmodus unterteilt werden können. Die Funktion des Bremslichtes ist abhängig vom Schaltzustand.
Das wichtigste bei solchen Bausteinen ist, dass auch die realen Schaltzustände abgebildet werden. So sollte das Tarnbremslicht auch nur funktionieren, wenn das T1 oder T3 geschaltet sind.
Wenn du so ein Modul in winziger Baugröße recht günstig anbieten kannst wäre es durchaus interessant
Beste Grüße
kevin
|
|
|
|
|
|
21.03.2014, 14:32 Uhr
Doomgiver
|
Hallo,
interessant, interessant. Hast Du eine Übersicht über die verschiedenen Stellungen greifbar bzw. Beschreibung welche Lampe in welcher Schalterstellung leuchten? Ich muss gestehen, so tief habe ich mich da nämlich noch nicht eingearbeitet. Von der Größe dürfte sie ziemlich ähnlich Deiner Relais-Plantine werden, da ich Standard-Lochrasterplatine verwende. Layouten und ätzen hatte ich nicht vor.
Heiko
|
|
|
|
|
|
21.03.2014, 15:04 Uhr
SkorpionTiger
|
Hallo Leute,
ihr habt da gute Ideen, aber diese ganze Thematik lässt sich mit dem Soundmodul TBS MINI alles
umsetzen. Benötigt wird nur das Programierkabel und es werden keine zusätzlichen Kanäle verschenkt.
Bei Chris seinem JaJaPa in 1:6 ist das fast alles so umgesetzt.
Die Software und Anleitung dazu gibt es bei Thomas auf der Homepage.
--
MfG
Martin
http://www.skorpti.de
Radfahrzeuge und mehr...
______________________________
Mitglied der RAG-MM http://www.rag-mm.de
|
|
|
|
|
|
21.03.2014, 15:19 Uhr
kampfgnom
|
Hallo Heiko,
ich versuchs mal mit einer Beschreibung, wollte schon immer mal eine schreiben, bin aber leider noch nicht dazu gekommen.
Im Prinzip handelt es sich bei dem ganzen Baustein nur um eine Brückenschaltung in der ein Relais die gemeinsame Rückleitung eines beliebigen Schaltbausteins nach A oder B durchschaltet und somit nur die Lampen vom Tarnlicht oder des StVO Kreises einschaltet.
Eine genaue Belegung der einzelnen Lichtfunktionen gibt es nicht wirklich. Entworfen habe ich das ganze ursprünglich für jeweils eine MM4 und ML4 von Servonaut und die Lichtleitungen vom Servonaut-Fahrtenregler (1 Servoleitung).
Prinzipiell kann man aber auch andere Schaltmodule (maximal 3) z.B. von CTI oder Baier USM-RC nutzen.
Jetzt aber mal etwas Detaillierter:
Die linke einreihige Stiftleiste ist der Eingang, die zweizeilige der Ausgang.
Jede der rechten Stiftleisten bildet eine Ausgangsgruppe für ein Schaltmodul. An den beiden unteren Pins ist die gemeinsame Rückleitung des Schaltbausteins angeschlossen. Die restlichen Pins sind waagerecht miteinander verbunden und schleifen die eingangsseitige Hinleitung nur durch.
Wird an die unteren beiden Pins der einfachen Stiftleiste eine Spannung zwischen etwa 6 und 9V angelegt schalten die Relais vom StVO in den Tarnlichtmodus.
Es wird also am Ausgang entweder nur der linke oder rechte Pin durchgeschaltet.
Das 3. Relais ist für das Tarnbremslicht zuständig. Es ist in die Anschlussleitung für das Leitkreuz so integriert, dass es das Tarnbremslicht nur einschaltet, wenn das Leitkreuz auch eingeschaltet ist. Über einen Jumper kann man diese Funktion aber auch abstellen.
Kurz zu den Schaltkanälen:
Wenn man die Lichtfunktionen kreativ gruppiert und Memoryfunktionen nutzt kann man alle Lichter eines Modells mit nur wenigen Schaltern steuern.
Bei der Konfiguration von Gepard kann ich mit dem USM-RC2 über nur 2 Schaltkanäle die komplette Lichtanlage steuern:
-Umschalten StVO und Tarnlicht
-Standlicht+Rücklicht
-Abblendlicht
-Fernlicht
-Bremslicht
-Tarnlicht vorne
-Leitkreuz
-Tarnbremslicht (nur zusammen mit Leitkreuz)
Beim Boxer brauche ich 2 Schaltkanäle fürs Licht und eine Schaltfunktion fürs Umschalten:
-Umschalten StVO und Tarnlicht
-Standlicht+Rücklicht
-Abblendlicht
-Fernlicht (inkl. Lichthupe)
-Blinker und Warnblinker
-Bremslicht
-Rückfahrscheinwerfer
-Nebelschlussleuchte
-Tarnlicht vorne
-Tarnlicht hinten
-Tarnbremslicht (nur zusammen mit Tarnlicht hinten)
Beste Grüße
kevin
|
|
|
|
|
|
21.03.2014, 16:04 Uhr
Doomgiver
|
Hallo,
@Kevin: Danke für die Info. So habe ich das bisher auch gelöst, da bin ich ja schon mal beruhigt.
@Martin: Wie ich bereits sagte, hatte ich das eigentlich als günstige Lösung gedacht, wo ein Benedini für ca. 100€ etwas übertrieben ist. Wenn bereits eins verbaut ist, sieht die Sache natürlich etwas anders aus. Dann kann man das Tarnbremslicht mit zwei Transistoren und ein paar Wiederständen für ca. 1€ nachrüsten, das ist kein Thema.
Heiko
|
|
|
|
|
|
21.03.2014, 16:48 Uhr
 D3nnis
|
Interessant was meine Frage alles anstöst.
Aber wenn du das Modul nimmst was mir der Dirk gezeigt hast kannst du ja neben den beiden Blinkern noch 2 weitere Lichteinheiten ansteuern sprich neben Abblendlicht auch noch das Tarnlicht.
Was hast du den Preislich so gedacht?
--
MfG Dennis
|
|
|
|
|
|
21.03.2014, 21:54 Uhr
Doomgiver
|
Hallo,
zu den Kosten kann ich jetzt noch nichts sagen, auch nicht zum Zeitraum. Hab gerade ein schönes Tutorial für Eagle als Layoutprogramm für Platinen gefunden. Das lockt ja doch irgendwie.
Heiko
|
|
|
|
|
|
23.03.2014, 15:18 Uhr
erth01
|
Hallo,
deine gesamten Beleuchtungsvorhaben und noch viel mehr läßt sich ohne viel Aufwand und ohne Zusätzliche Bauteile mit dem neuen Soundmodul von Beier realisieren und vor allem ist die Ansteuerung eines Rauchmodules schon mit inbegriffen. Die programierung dazu gibt es bei mir.
..mehr gibt es dazu nicht zu sagen, man braucht keine extra Elektronikbausteine für Licht! Jeder zusätzliche Baustein ist wieder eine eventuelle Fehlerquelle zu viel
Gruß
Bodo
--
Haltet immer schön das Rohr sauber - das große und das kleine!!
|
|
|
|
|
|
23.03.2014, 17:00 Uhr
alfred
|
quote:
Original von erth01:
Hallo,
deine gesamten Beleuchtungsvorhaben und noch viel mehr läßt sich ohne viel Aufwand und ohne Zusätzliche Bauteile mit dem neuen Soundmodul von Beier realisieren und vor allem ist die Ansteuerung eines Rauchmodules schon mit inbegriffen. Die programierung dazu gibt es bei mir.
..mehr gibt es dazu nicht zu sagen, man braucht keine extra Elektronikbausteine für Licht! Jeder zusätzliche Baustein ist wieder eine eventuelle Fehlerquelle zu viel
Gruß
Bodo
--
Haltet immer schön das Rohr sauber - das große und das kleine!!
moin moin,
wenndu mal alles von anfang an gelesen hättest, dann hättest du lesen können das es um eine günstige möglichkeit ohne teures soundmodul geht.
und wenn im beier modul schon die ansteuerung eines rauchmoduls mit inbegriffen ist, warum braucht man dann die programmierung von dir? ist die von DIR? passend zu den von DIR entwickelten Rauchmodulen? womit ich nicht sagen will das die module schlecht sind.
--
mfg
peter
-----------------------------------------
Mitglied der RAG/ IG Militärmodellbau
skype muellerpeter1a
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von alfred am 23.03.2014 17:01.
|
|
|
23.03.2014, 18:01 Uhr
scenic99
Bob der Baumeister
|
Hi Heiko,
ich bin mal auf deine ***günstige*** Version eines solchen Baustein gespannt.
Solltes es klappen und du mit der Aussage *günstig* recht behalten, dann hast du mit Sicherheit ne Menge Abnehmer !!!
Also, worauf wartest du noch ... laß gehen
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 23.03.2014 18:04.
|
|
|
25.03.2014, 17:45 Uhr
scenic99
Bob der Baumeister
|
... Heikooooooooo
hast du dich raus getan oder bist du schon am Löten
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
25.03.2014, 18:02 Uhr
Doomgiver
|
Nein,
bin voll dabei!
Hardwaretechnisch musste ich etwas umdisponieren, sollte aber kein Problem sein. Habe beschlossen, das jetzt doch mit Eagle zu layouten, alles andere sieht nicht aus. Zudem bin ich vom Attiny84 zum regulären Atmega328 gewechselt. Da wurden nämlich die Anschlusspins knapp. Außerdem habe ich für den alle Teile da, und er wird von der Arduino-Umgebung besser unterstützt (Kunststück, ist ja der reguläre Chip von denen  ).
Programmiertechnisch hänge ich nur noch an der Bremslicht-Funktion, da fehlt noch die zündene Idee zur sauberen Umsetzung.
Heiko
|
|
|
|
|
|
