  Doomgiver
|
Hallo,
ich wollte euch hier einmal einen Servotester im (fast) Eigenbau vorstellen. Der Kit kommt von einem Freund von mir, zusammenbauen muss man ihn dann selbst. Also ergo ich, da es keine eigenständige Bauanleitung gibt (Zitat: "Kannst meinen haben und gucken, wie ich das gemacht habe...").
"Wozu denn noch einen, gibt doch schon so viele?"
Das mag stimmen, ganz klein ist er ja auch nicht gerade. Dafür hat er aber einige nette Features. Hier die Front mit der Servosteckeraufnahme (bis zu zwei Servos parallel, nicht getrennt ansteuerbar). Die Pins sind entsprechend farblich markiert. Rechts daneben befinden sich ein Anschluß für einen Motor. Mittels des 3-Pos-Schalters kann zwischen Links-Stop-Rechts umgeschaltet werden. Ideal für kleine Hilfsmotoren.

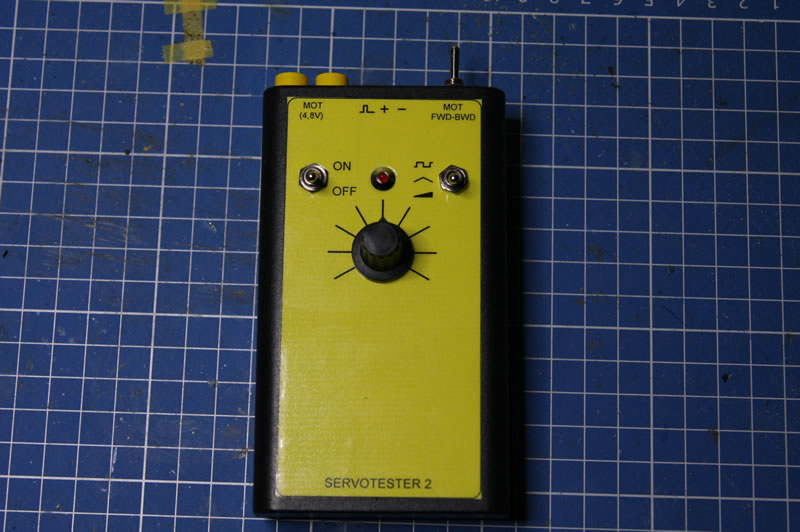

Hier in der Front. Zentral der Drehgeber, darüber eine Status-LED. Links der Ein-/Aus-Schalter und ganz rechts ein Modus-Schalter.
In der obersten Stellung (Treppe) wandert das Servo permanent mit maximaler Geschwindigkeit von links nach rechts. Hier wird mit dem Drehgeber die Länge der Pause zwischen den Bewegungen vor.
In der mittleren Stellung (Dach) wandert das Servo ebenfalls permanent von links nach rechts. Der Drehgeber gibt hier die Stellgeschwindigkeit vor.
Und ganz unten der klassische Servofunktion. Hier wird mit dem Drehgeber die Position des Servos eingestellt.
Hab gerade für einen Modellbaukollegen einen zusammengelötet. Da kam mir die Idee mal nachzufragen, ob evtl. noch jemand einen haben möchte. Dann muss ich meinen Kumpel nur einmal sagen, wieviele Bausätze er fräsen und programmieren muss.
4-AA-Akkus werden für den Betrieb noch benötigt, ich empfehle Eneloops. Bei Interesse bitte melden.
Heiko
PS: Falls im falschen Tread, bitte in den Biete-Bereich verschieben. Danke.
|
|
