08.12.2013, 22:26 Uhr
  Relais
|
Hallo an alle Schrauber und Bastler....
Suche material von Durchmesser 5-6mm a 400mm lang zur Herstellung der Federung (Drehstäbe)
Da ich im Bau von 3mm(Conrad) bei 1:10 sehr zufrieden bin .
Möchte ich als nächste Größe alles nur 1/2 mal größer = 1:5 herstellen.
Hier noch mal ein Bild mit Rundmaterial oder Flachstahl geht auch zum Vergleich ..
Material wird selbst bearbeitet (zuschnitt , Härten usw. )
Gruß RELAIS
|
|
 |
|
|
08.12.2013, 23:23 Uhr
Oldchap
|
Das Bild zeigt ja Benjamins Super-Drehstäbe mit vorbildgetreuer Verzahnung samt den Aufnahmen (Schwingarmen) dazu, wenn ich mich nicht irre. Nach Deiner Beschreibung genügt aber wohl normaler Federstahl als Rund- oder Flachmaterial. Den sollte jede Schlosserei beschaffen können; in manchen Baumärkten gibt es ihn auch preiswert als Meterware. Der Vorteil bei der Schlosserei liegt aber eindeutig darin, daß Du dort auch die genaue Spezifikation erfährst.
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6
|
|
| |
|
|
09.12.2013, 16:57 Uhr
Dragunov
|
Hallo,
hatte mich schon etwas gewundert als ich das Bild gesehen habe. Dachte mir schon dass ich die Teile irgendwoher kenne.
Gerhard deine Bezeichnung für die Drehstäbe ist auch nett.
Mit freundlichen Grüßen
Benjamin
|
|
| |
|
|
09.12.2013, 21:22 Uhr
Relais
|
Ja Hallo Ihr zwei.
Es soll natürlich dieses wunderschöne Bild von Benjamin ,auf Grund meines wegschneiden der Verzahnung
Hier nicht entartet werden .
Gerhard hat richtig Rausgelesen Rund o. Flachm. Bei Google hab ich nur Rund ,Vierk.od.sechskant gefunden
Bei dem Rund die Firma STALTER Techn Federn GmbH aus Hockenheim welche die einzige bis jetzt war
Was zu schreiben möchte ich erst noch mal warten . Ich muss mir das ansehen ,selbst vor Ort sein ..... usw.
Die Federzinken vom Schneidwerk , Mädr. E512 das wär´n die richtigen aber zu kurtz.
Im Baumarkt ...........eehh.
Schlosserei Die meisten sind ....Fehlen einen die Worte , die haben ja nichtmal mehr einen Ambos um einen Kegel , Materialstärke 1mm x180x xhoch aus fertig geschnittenen Blech zu formen.
Alle abgefahren überall großes Fragezeichen .
Letzte Hoffnung unser Lüftungsbauer (macht aus Edelstahl Super Reduzierkegel für festinst. Dieselheizungen
oder Werkstatt Ölofen usw.)
Material eben das fertig hergestellte Blech über einen Dritten Abgegeben ....
n.einer Woche mein Materi. Zurück mit Zettel dazu...
ich söllte doch mal bitte die Maße aufschreiben ............hää..????
Er soll `n doch nur wickeln das er nun endlich mal rund und zum Kegel wird.
Ich habs dann auf der Wickelmaschine selber gemacht. Geht... schon mit Gefühl .
jetzt die bleite mit den Amboss`n den brauch man um ihn exakt fertig zustellen.
Der letzte auf der Tuhr von dem ich´s nicht erwartete hatte einen in der Ecke stehen .....Pfuffff.
So ich frage jetzt Dich Benjamin
Um zu warten bis Du ,Deinen Baubericht veröffentlichst... Kann ich noch warten aber meistens steht das was man wissen möchte (lest sich jetzt schlecht erklären) eh ne drin.....
Wo hast Du das Ausgangsmaterial für Deine beschafft.
Gruß RELAIS
|
|
| |
|
|
09.12.2013, 22:28 Uhr
Relais
|
Hier noch mal zum späten Abend ein Nachtrag zu meinen jetzigen Verbauten 3mm Drehstäben
welche nun mal gegossen werden müssen. um doppelt so groß zu werden.
|
|
| |
|
|
10.12.2013, 00:10 Uhr
Oldchap
|
Seltsam, ich habe beim Schlosser bisher noch jedes Material bekommen, das ich bestellt hatte. Bearbeiten muß er es ja nicht.
Auch für Edelstähle sowie für Messing und Alu hätte ich je einen Laden. Die verkaufen sogar an Bastler Restposten-Abschnitte zum Kilopreis, die sonst kaum zu bekommen sind (was will man z.B. schon mit einer aasig teuren 6 m - Stange in 130 Alu rund, wenn man gerade mal 2 x 100 mm Länge davon für die Treibräder braucht?).
--
Viele Grüße
Gerhard
_________________________
Bigtanks-Köti 1:6, Hermann-Porsche-Köti 1:6
|
|
| |
|
|
10.12.2013, 17:31 Uhr
Relais
|
Hallo Gerhard..
Hier geht's nicht um Material ,quer durch den Gemüsegarten .das hat man im laufe der Jahre angesammelt und ordl. übersichtlich eingelagert.
Mit Drehstäben beschäftige ich mich erst seid einem Jahr und die sind von Conrad.
Und da es alles in 1:10 so schön selbst zu bauen ging.
Möchte ich das ganze nur doppelt so groß machen um einfach vom Batt.Strom wegzukommen.
der 1:10 ging ja vorher auch mit verbrennungsmotor super wie ein Sportwagen.
Weil aber ein mir bekannter Fehler im Wendeherz sich mit eingeschlichen hatte, habe ich mich erst mal Widerwillens auf elektro überreden lassen .
Da ich nur den Motor wechseln mußte 10.000U/min Verbr. mit 1:2 Wendehertz gegen 5000U/min 12V 5A .
Keine technische Einbuße Platz vom Verbr +1l Benzintank in den vorhandenen restlichen Platz um den Kupplungsflansch drum rum gebaut .
Getauscht gegen Kleines Motor ....schen und zwei 12V 4,5 Ah Akkus und.....Das Beste dabei , Sendepult schon für Zweiverbrennungsmotorbetrieb umgebaut.
Und da das Fahrverhalten vom kleinen mir zufriedenstellend ist wird das ganze nochmal aber eben kompl .
Fahren und Lenken mit Verbrenner gebaut.
Daraufhin beschäftige ich mich nun mit dem 1/2 mal großer Bauen .
Und seid Klärung mit Kette nun wie mit Drehstäben weiter machen ...? Nur Nicht Federn wie im Org.verbaut.
Weil ich mein eigenes Hebelarme / Wannen Konzept habe und diese vom Statischen nicht rein passen.
Betrete ich jetzt Totales Neuland welches man mit Erfahrenen Sportfreunden und Kameraden mal beraten möchte.
Nur DREHSTAB Material !!!! wer wie wo was
....im Baumarkt .......???????????
Mit Gruß RELAIS
|
|
| |
|
|
11.12.2013, 19:35 Uhr
Dragunov
|
Hallo,
die Legierung 51CrV4 ist sehr gut geeignet für Drehstäbe.
Mit freundlichen Grüßen
Benjamin
|
|
| |
|
|
11.12.2013, 20:17 Uhr
Metallmaster
|
Hallo Relais,
versuchs mal mit der Stahlsorte für deine Drehstäbe:
Werkstoff: 115 Cr V 3 auch Silberstahl genannt
Werkstoffnr. 1.2210
Gruß Michael
71,0 KBs
D3.pdf
Count: 343
|
|
| |
|
|
11.12.2013, 21:25 Uhr
Relais
|
ja gut Danke Euch beiden ..
Habe mirs gleich erst mal aufgeschrieben....
Hatte letzte Nacht einen Hersteller gefunden . Heute früh gleich angerufen .........Oh bei 8mm da müssen wir erst unseren Lieferanten nachfragen...??????Da können sie nicht schreiben ab Lager lieferbar... he..?
Habe vorner Stunde erstmal eine Stange Bestellt.
Werde aber bei FRANKSTAHL mit dran bleiben.
Hier mal meine Werkstoff - Nr.
Danke Gruß RELAIS
|
|
| |
|
|
11.12.2013, 22:15 Uhr
Relais
|
Hallo Benjamin und der Man im Blaumann (Metalllll) ein vertrauenswürdiger Anblick.
so sehe es dann aus ......Pfnnn. mir fällt ein Stein vom Herzen .. Super Danke .
|
|
| |
|
|
23.01.2014, 19:59 Uhr
Relais
|

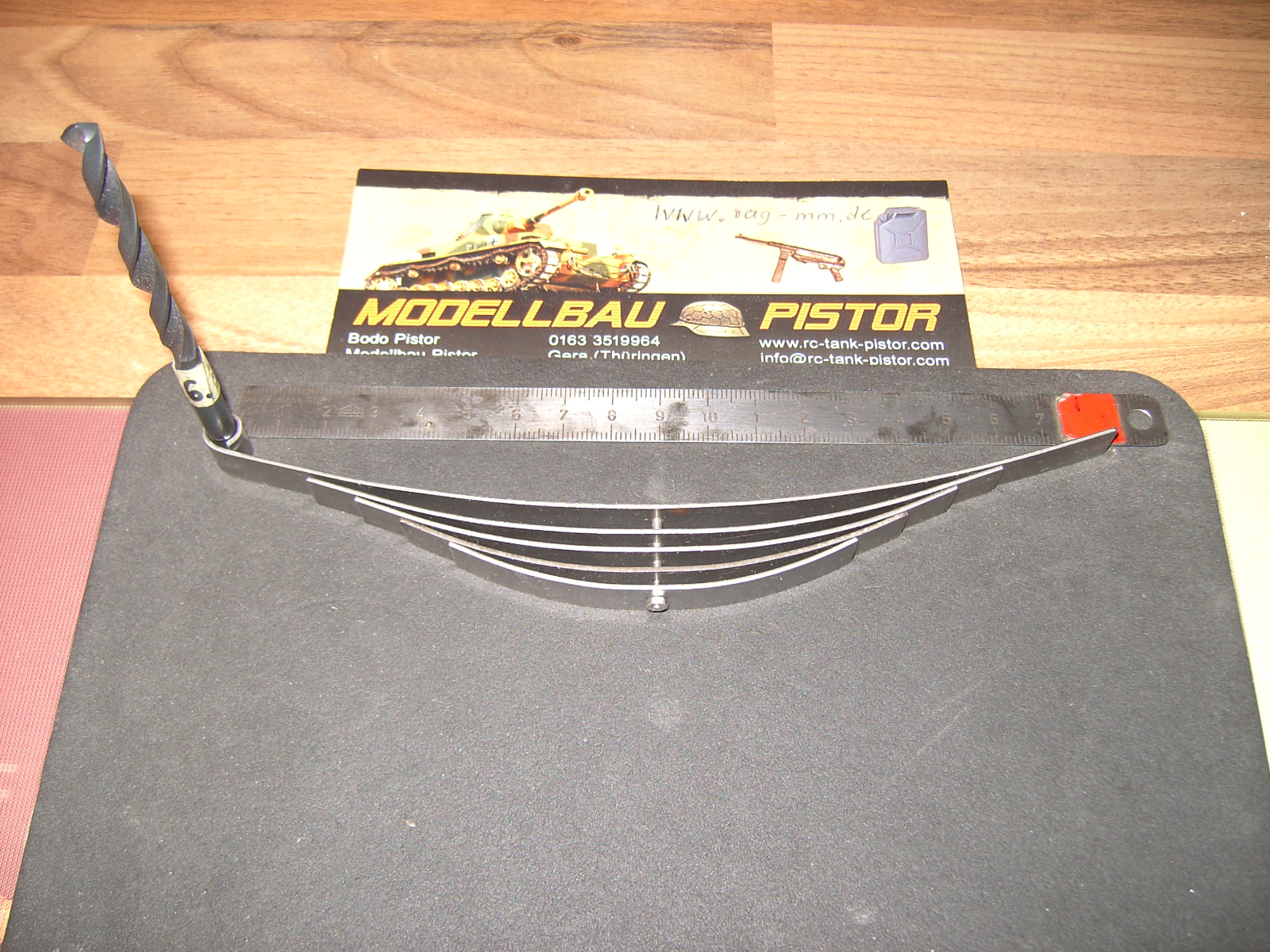

Statt Drehstäbe mal kurz eine Blattfeder Geländew. UAS 469
Vorm Anlassen .....
Gruß RELAIS...
|
|
| |
|
|
26.01.2014, 18:13 Uhr
erth01
|
.. na das sieht ja schon mal vielversprechend aus. Mal sehen wie sie nach dem Härten funktioniert.
Danke
Bodo
--
Haltet immer schön das Rohr sauber - das große und das kleine!!
|
|
| |
|
|
26.01.2014, 18:37 Uhr
 alfred
|
moin moin,
nicht schlecht die feder.
aber immer diese schleichwerbung
--
mfg
peter
-----------------------------------------
Mitglied der RAG/ IG Militärmodellbau
skype muellerpeter1a
|
|
| |
|
|
18.02.2014, 20:31 Uhr
Relais
|

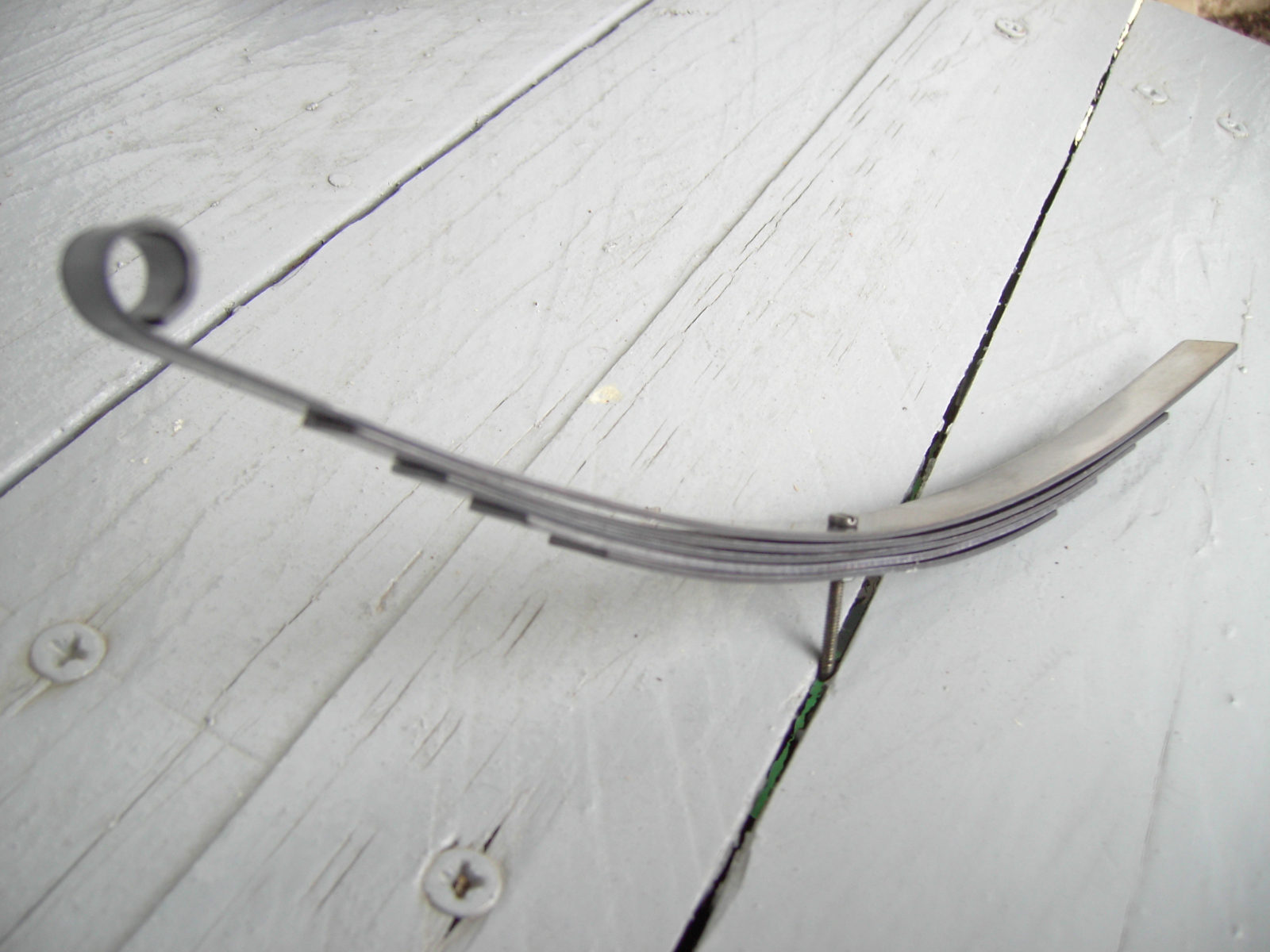

So nach langem warten nun mal die Angelassene (gehärtete)
sogenannte Blattfeder frisch aus der Federnwerkstatt .
Da Federflachstahl anders Endgehärtet wird als Rundmaterial da kann man gleich drauf warten.
|
|
| |
|
|
