Thema:  Abrams 1:16 US Marines |
[ - Antworten - ] |
09.09.2014, 17:02 Uhr
  scenic99
Bob der Baumeister
|
Hi Kai,
was ist los ???
Knapp 3 Wochen und noch kein neues Bild !!!
Nu aber ...
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
 |
|
|
24.09.2014, 08:41 Uhr
Horschemo
|
Hallo Dirk,
ich weiß…
Hab in letzter Zeit viel um die Ohren…
Aber keine Angst.. ich hab ja bald Urlaub..
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
24.09.2014, 15:55 Uhr
scenic99
Bob der Baumeister
|
Hi Kai,
okay okay ... aber im Urlaub wird sich net in die Sonn gelecht - da wir gebastelt !!!
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
25.09.2014, 18:06 Uhr
Horschemo
|
In die Son.. Sonne?
Was is das?
Achso, das Ding am Himmel wo Hell und Warm macht..
Nee du.. das lass ich mal lieber..
Hab ich besseres zu tun..
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
07.10.2014, 20:41 Uhr
Horschemo
|
Hallo zusammen, meld mich auch wieder mit einem kleinen Update..
Nicht so viel, musste mich noch um was anderes Kümmern zuhause..
Hab die großen Seitenbehälter mal fertig gemacht, sind aber vom Turm her verschraubt, muss ja noch ein „Geländer“ rum.. da muss ich sie wieder abschrauben.

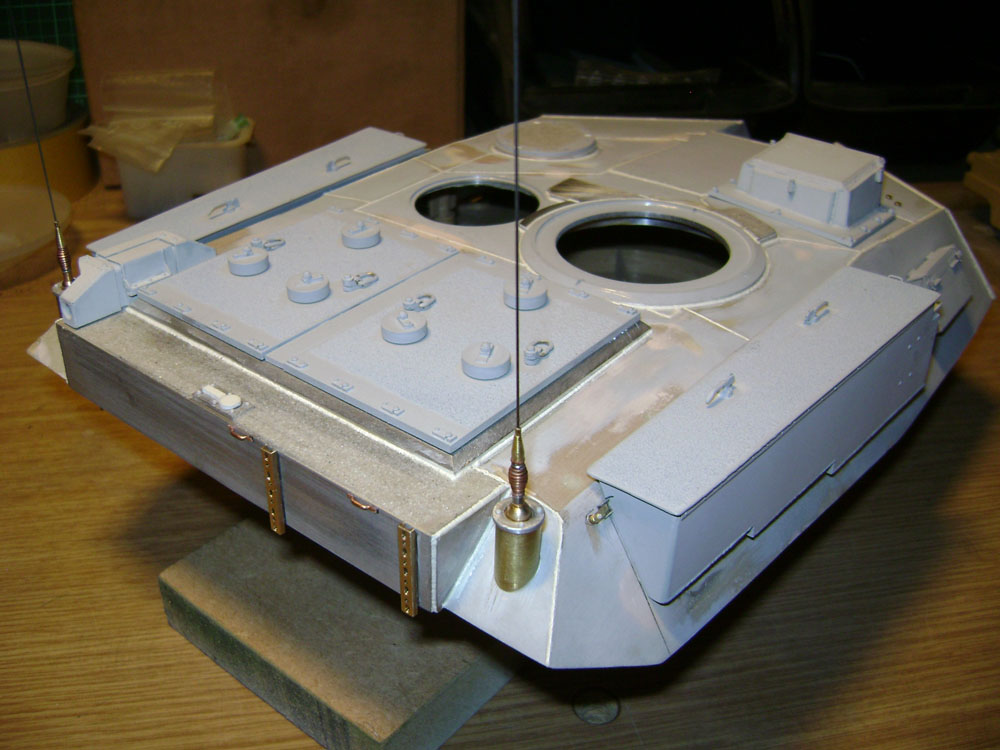

Hinten habe ich mich mal um die Antennen gekümmert, hat leider einen ganzen Tag gedauert, aber das Ergebnis gefällt mir ganz gut.
Hab die Wicklungen aus 0.5 Kupferdraht gemacht, wollte unbedingt diesen „Bauch“ in den Federn.
Aber leider ist alles starr verbaut, außer die Antenne selbst, die sind aus 0.5er Federstahldraht.
In den Sockel habe ich ein M2er Gewinde geschnitten, also kann ich die Antennen wieder entfernen.
Für die anderen Arbeiten am Turm is das schon ganz sinnvoll dafür, ich mag halt mein Augenlicht, bei meinem Glück.. ram ich mir die Antenne, im Eifer des Gefechts ins Auge.
Leider nicht weit gekommen diesmal, musste noch einige Kleinigkeiten machen die mich noch gestört haben, fallen dem geneigtem Auge nicht auf, aber wie das halt so ist.. man sieht die Fehler immer wieder..
Jetzt geht’s an einen weiteren Teil des Feuerleitsystems, an den Windmesser, und der hat’s wieder in sich..
Aber was solls…
So, bis zum nächsten mal..
Und wie immer, lasst mich mal machen.. das dauert wieder länger..
Gruß Kai.
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
07.10.2014, 20:45 Uhr
scenic99
Bob der Baumeister
|
Hai Kai
auch wenn es nur kleine Fortschritte sind ... sie sehen echt gut aus !
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
25.11.2014, 12:04 Uhr
Horschemo
|
Hallo Dirk.
Danke dir..
Weißt ja langsam wie „Schnell“ ich bin.
Gegen dich kommt eh keiner ran..
Hallo zusammen..
Schon wieder eine weile vergangen.. und wieder Zeit, ein wenig zu zeigen..
Fangen wir mal einfach an
Hier ist der Windmesser.
Da ich gerade dabei war, hab ich gleich zwei gemacht, finde inzwischen, es is besser immer mehrere Teil zu machen, wenn man dann was falsch gemacht hat, kann man es an dem anderen Teil besser machen..
Das Rechteck wurde gefräst, bei Rohren geht das ja, Feilen war auch in meinen Gedankengängen.. hab zum Glück, das hier gemacht.
Den oberen Teil, habe ich aus Resin gegossen, hab mir welches von Perfect Scale geholt, ganz gut das Zeug.
Da ich da am meisten hätte Versauen können, wurden es gleich, ein Paar mehr.
Hier mal wieder eine Lötlehre, für das Gitter, an den Transportboxen, die Schnitte in der Lehre sind mit Absicht so breit gehalten, so konnte ich es noch ein wenig ausrichten, hat besser geklappt, als gedacht.

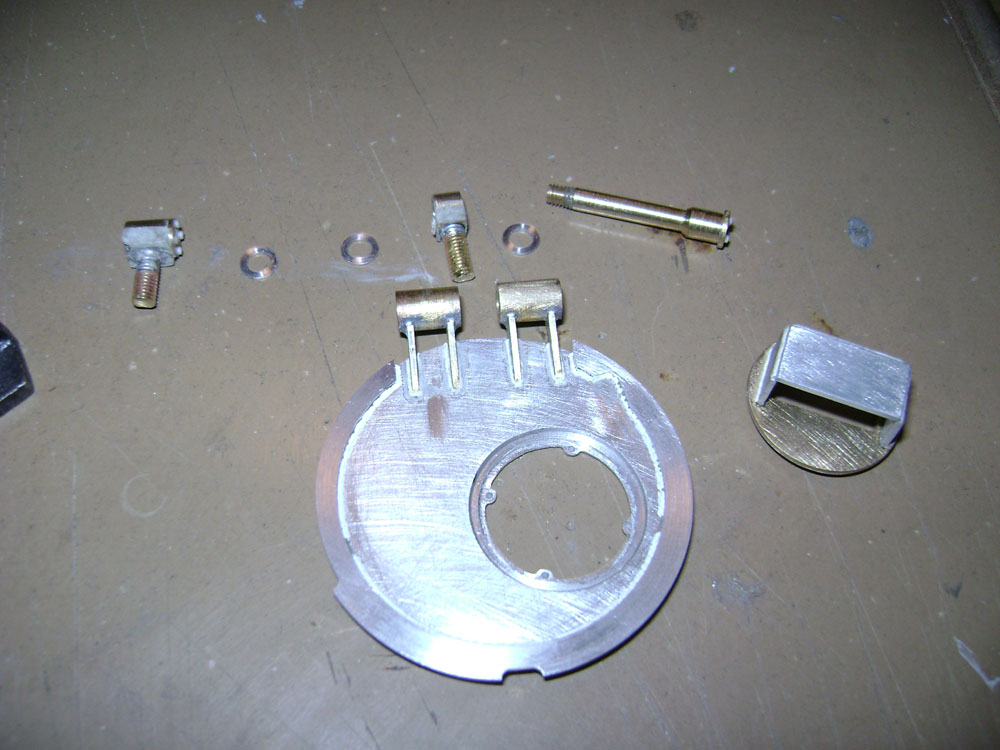

Hier mal die Luke des Richtschützen.
Hab alles zerlegbar und Verschraubbar gehalten, hat wieder etwas aufgehalten.
Der Deckel selbst, ein Drehteil und eine Rundtisch Arbeit, auch der Ring um den Deckel, hat zwar einen Fräser gekostet, aber es hat sich geloht.. denke ich

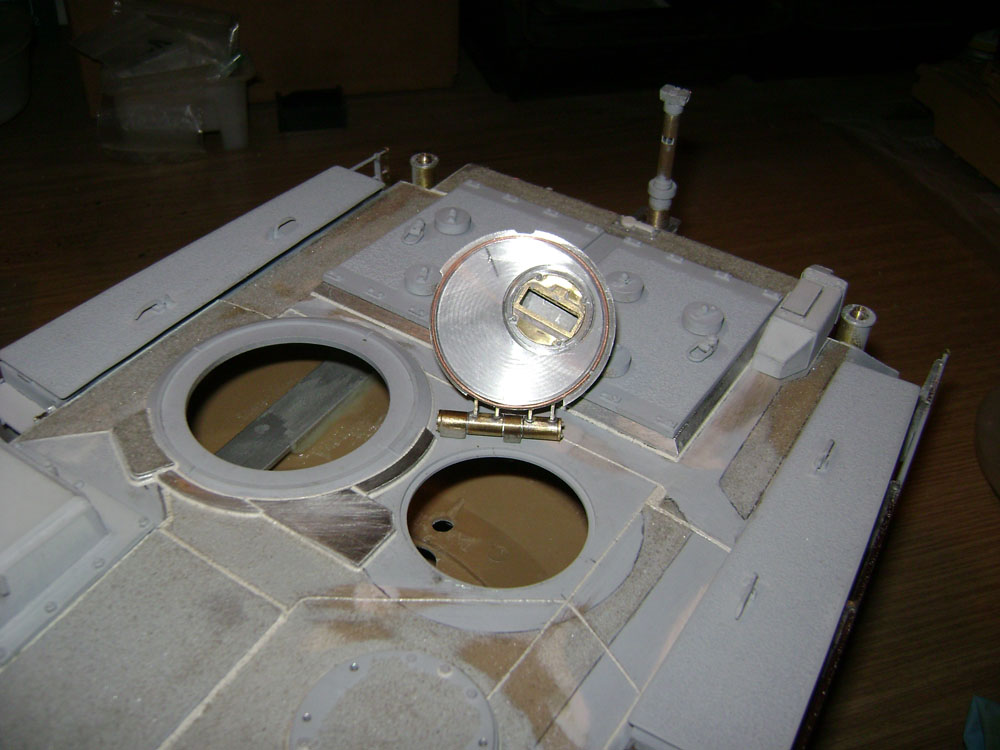

Hier mal im angebauten Zustand, die „Dichtung“ ist aus 0.8er Kupferdraht, wollte es gar nicht erst Versuchen, sie zu Drehen.

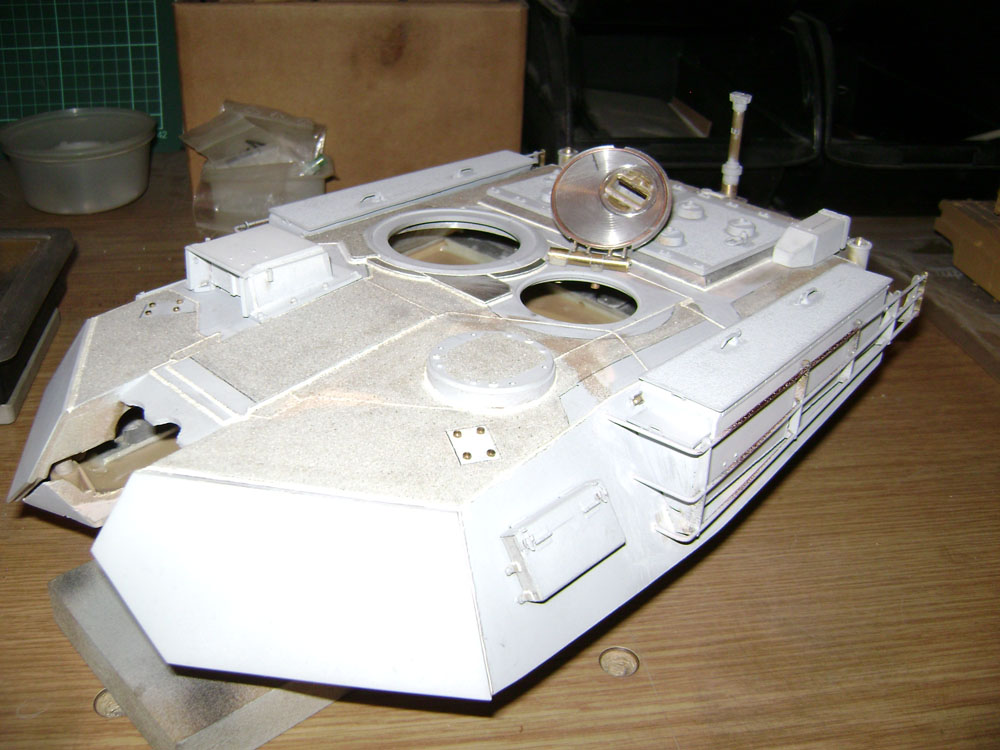

Zum Abschluss noch ein Foto, von der ganzen Arbeit, hier sieht man auch das Gitter, das kann man aber nicht Entfernen. Aber die Transportbehälter.
Was ich noch schnell gemacht habe, habe diese tollen Schrauben, mit denen das Ober- und Unterteil zusammengehalten werden, gegen M3 Innensechskant Schrauben getauscht, bzw angepasst dafür.
Die Originalschrauben werden ja schon rund, wenn man sie nur ansieht..
Das wär’s mal wieder, bis zum nächsten mal.
Und wie immer.. lasst mich mal machen.. das dauert mal wieder länger..
Gruß Kai
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
25.11.2014, 18:48 Uhr
jobeck
|
....einfach nur "lecker" was du da machst! Vom Feinsten!
Hier im Forum ist wirklich ein Baubericht schöner als der andere.........
man weiß garnicht wo man zuerst schauen soll ;-)....
--
Grüße, Jo
Tamiya Leo2, Very-Personal-Edition (im Einsatz)
Torro Königstiger, Metalledition (im Komplett-Neuaufbau)
http://www.rc-panzerketten-forum.com/wbb2/thread.php?threadid=36842
|
|
| |
|
|
25.11.2014, 22:11 Uhr
Gregor33
|
Hallo Kai,
Super Qualität und deine Liebe zum Detail machen den langsamen Baufortschritt zur Nebensache
Schade, dass keiner der "Großhersteller" den M1 in einer angemessenen Qualität anbieten...ich würde gleich zwei davon kaufen!
Bisher hab ich mich mit dem "kleinen" Abrams zufrieden geben müssen
M1A1 AIM Iraqi Freedom - Full Interior
Bleib weiter dran! Bin schon gespannt auf das Finish...
Gruss
Gregor
|
|
| |
|
|
26.11.2014, 00:07 Uhr
Horschemo
|
Dirk:
Danke, kennst es ja langsam schon von mir.
Bei dir, hat man ja immer, seine liebe Mühe und Not in allen Bauberichten was zu schreiben, langsam hab ich da den überblick verloren.
Jo:
Danke dir..
Ja, is schon ziemlich heftig, was einige hier so zaubern, da manchmal mitzuhalten, is manchmal ganz schön schwierig.
Aber es sollte ja immer einen selbst gefallen.
Gregor:
Dir auch ein danke..
Langsam is schon der richtige Ausdruck dafür..
Einige Teile sind zwar fast nur Nebensache, oder fallen nicht ins Auge, aber die Planung und Fertigung, sind doch schon, sehr zeitraubend, aber da stehe ich zum Glück nicht allein da..
Ja, is leider schon ein wenig traurig das die „Großhersteller“ sich an den M1 nicht rantrauen, würde sich schon Lohnen, und uns eine Menge Arbeit abnehmen..
 .. dein 1:35er ist aber auch nicht von schlechten Eltern.. ein sehr Wunderschönes Modell hast du da gebaut, is ja wirklich alles dran.. Und das Finish.. sehr Gelungen.
Auf mein Finish, bin ich auch schon gespannt..
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
26.11.2014, 11:14 Uhr
SLT50-2
Der Dachsmaster
|
Hi Kai,
das ist ja wieder allerfeinste Sahne , was Du da zeigst.
Mach Dir keinen Stress , egal wie lange es dauert , Du stellst hier ein absolutes Sahnestück auf die Ketten
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
26.11.2014, 17:37 Uhr
scenic99
Bob der Baumeister
|
Hi Kai,
... du alter *schmeichler*
Frage : die Ritzel für die Jamara-Motoren ... waren das die originalen von den HL Motoren ???
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
27.11.2014, 01:03 Uhr
Horschemo
|
Hallo Michael,
vielen Dank.
Stress mach ich mir schon lange keinen mehr, es dauert halt so lang, wies dauert.
Hallo Dirk..
Hin und wieder muss das ja auch mal sein.
Ja, das sind die Originalen von den HL Motoren, war nicht so einfach, die von den Motoren runter zu bekommen, beim nächsten mal, bau ich wohl einen Abzieher, das will man nicht noch einmal machen..
--
"Füchse..! Wollt ihr ewig Leben..?" Mein Ausbilder bei der Bundeswehr
|
|
| |
|
|
11.01.2015, 18:13 Uhr
Horschemo
|
Hallo zusammen..
Erst einmal, ein frohes neues. obwohl das neue schon ein Paar Tage her ist..
Mal wieder Zeit was zu Posten..
Hab mich mal um was Marines Spezifisches am Abrams gekümmert.

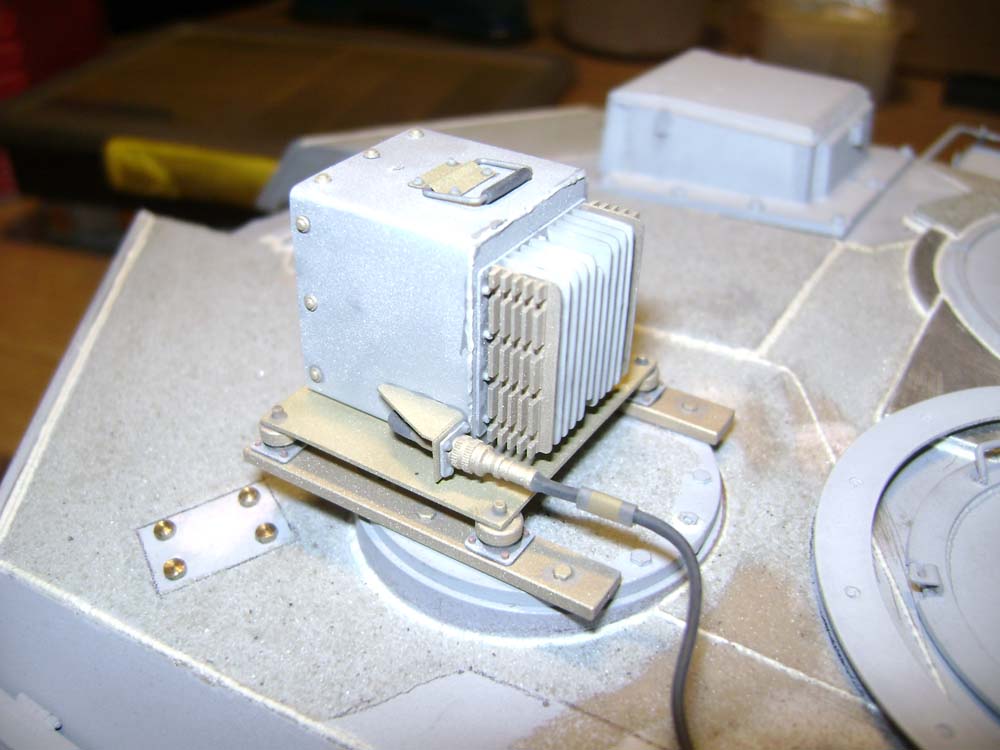

Wer das Teil nicht kennt, das ist ein an/vlq-6 missile countermeasure device (mcd), im Internet habe ich ein wenig darüber gefunden, ist eine Art Störsender, der gegen Raketenbeschuss schützen soll.
Gab mal wieder mehrere Herausforderungen an diesem Bauteil.

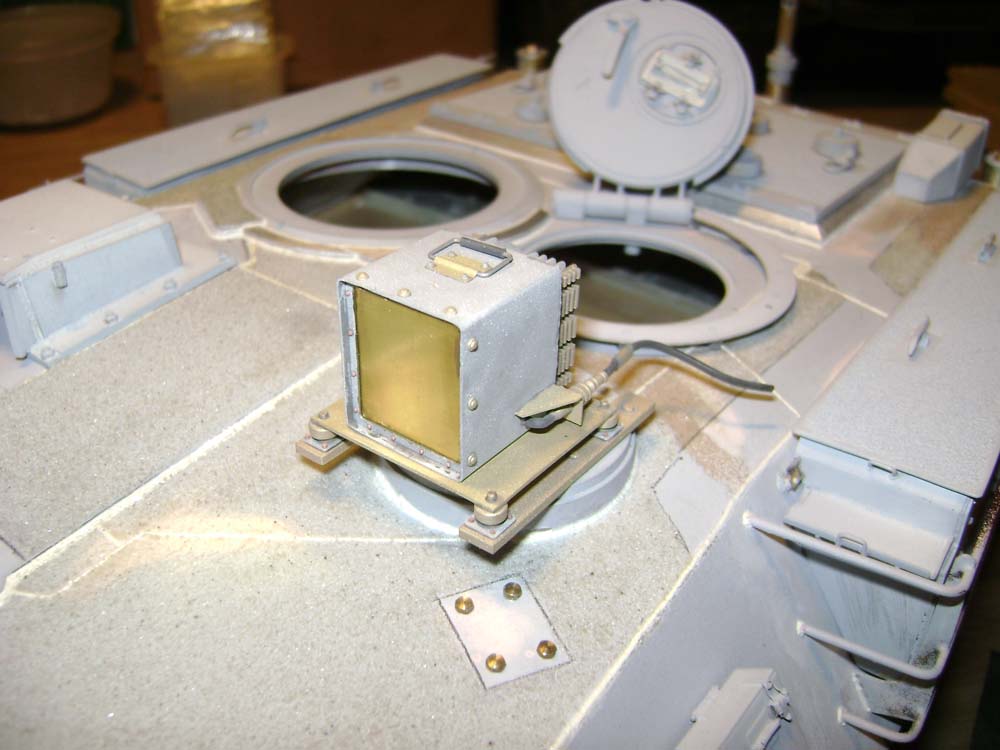

Die Linse zum Beispiel, im Original spiegelt die ganz toll, tja wo bekomm ich auf die schnelle Goldfarbene Spiegelfolie her?
Da ich gerade keine da hatte, (weiß ja nicht mal wo es so was gibt) habe ich mich für Messing entschieden, den ich hochglanzpoliert habe.
Da die Linse ja ein wenig rotstichig ist im Original, hab ich die Linse versucht gleichmäßig heiß zu machen, mit der Reaktion, das das Kupfer im Messing die Linse gerötet hat, hab mir den Trick mal irgendwo abgeschaut.
Danach noch eine dünne Schicht Klarlack drüber, und fertig.
Der innere Rahmen hatte es auch in sich, den habe ich gefräst, da habe ich mich wieder für die Methode Sekundenkleber und Klebeband entschieden, ist mir sonst nichts eingefallen das Blech zu spannen, bei einer dicke von nur 0.3mm.
Haben sich gleich zwei 1mm VHM Fräser zerlegt, ganz toll.. und die sind auch richtig schön billig.
Hab mir daraufhin 1mm HSS Fräser von Holex besorgt, die verzeihen doch einiges mehr in Bezug auf Schwingungen..
Die Kühlrippen haben auch ein wenig zu Verzögerungen geführt , da habe ich mir Tagelang Gedanken wie ich das mal wieder hinbekomme, habe es auf der Fräse versucht, die Schlitze zu machen, mit mäßigem Erfolg.
Hatte noch eine kleine Idee, vielleicht auf der Proxxon Kreissäge mit VHM Blatt.
Also frohen Mutes ans werk, 1.5mm Messingblech und ein Tiefenmessschieber geschnappt und losgelegt.
Zum Glück hat es geklappt, aber man sollte Höllisch dabei aufpassen, die Schnitttiefe nicht überschreiten..
Die Kühlrippen im Mittleren Teil, sind aus Poly, in Sandwich Bauweise, 0.3er Poly und für den Abstand 1mm Poly.
Den Stecker habe ich mit einen selbst Geschliffenen Stichel gedreht, die Rändelung wollte ich auch realisieren, mit der Rändelzange, naja..
Also habe ich die mit dem Stichel reingeritzt..
So, das war mal wieder nicht viel, aber es passt alles.
Als nächstes, kommen wohl die Kabelschächte auf dem Turm, danach wohl die Nebelmittelwurfanlage, die ist ja auch Marine Corps spezifisch..
Und wie immer, lasst mich mal machen, das dauert wieder länger.
Gruß Kai..
--
