Thema:  Ebenenumschaltung und Sound ?? |
[ - Antworten - ] |
16.07.2013, 22:34 Uhr
  Horchfahrer
|
Hallole,
ich hab da mal ne Frage an die Techniker unter Euch, wenn ich in meinem Dachs mit Ebenenumschaltung arbeite, also sozusagen mit 2 Empfängern, einen unten in der Wanne für den Fahrbetrieb, und einen oben drin für den Baggerarm, hab unten drin ein Soundmodul welches auch ohne Probleme funktioniert.
Wenn ich dann die Ebene wechsle nach oben geht das Soundmodul logischerweise aus.
Gibts ne Möglichkeit das das Teil auch weiterläuft für die obere Ebene, oder müsst ich extra für das auch n Soundmodul einbauen ,, uff... )
Vielleicht hat einer von euch sowas schon realisiert ??
Danke und Gruss
Claudius
|
|
 |
|
|
17.07.2013, 15:27 Uhr
kampfgnom
|
Hallo Claudius,
habe es zwar noch nicht realisiert, aber ich glaube es gibt nur eine Sinnvolle möglichkeit.
lass doch einfach die Ebenenumschaltung an den beiden Fahrkanälen weg, dann hast du weiterhin Sound.
Das 2. Soundmodul würde dir ja auch nix bringen, weil es ja auch irgenteinen Kanal braucht, von dem der Sound kommt. Wenn du beispielsweise am Vorwärtsrückwärtskanal in der 2. Ebene den Arm ausfährst, dann wäre es ja auch sehr unrealistisch, wenn der Motor auf einmal Vollgas gibt.
Beste Grüße
kevin
|
|
| |
|
|
17.07.2013, 16:32 Uhr
Horchfahrer
|
Hallo Kevin,
ja, das stimmt, wär unrealistisch
Da bräucht man dann n Soundmodul wo nur die Baggerarmgeräusche drauf sind
Ich hatte am Anfang alles auf einem Empfänger, was Kabelgewirre, lol, bei 40MHz, aber irgendwas hat immer gezuckelt oder geruckelt.
Nu hab ich auf 2,4 GHz von Servonaut umgestellt und siehe da, nix mehr ruckelt.
Ich find das mit den 2 Ebenen eigentlich ganz praktisch, dann röhrt er halt nur wenn die Karre fährt, lol.
LG
Claudius
|
|
| |
|
|
19.07.2013, 09:36 Uhr
Doomgiver
|
Hallo,
Du schaltest doch die zwei Ebenen über einen Schaltbaustein, indem Du jeweils einem Empfänger den Strom abdrehst, oder? Ich würde heute Abend mal aus Neugier einen kleinen Attiny programmieren, der folgendes machen soll:
1. Anschluß der beiden regulären Fahrkanäle und durchreichen der Signale an das Soundmodul.
2. Wenn an einem Überwachungsausgang der Strom weg ist (= Empfänger ausgeschaltet und Ebene gewechselt), werden die letzten bekannten Signale weiterhin ausgegeben. Der Motor grummelt quasi im Leerlauf vor sich hin.
3. Sobald der Empfänger wieder aktiv ist, geht das Spiel von vorne los.
Alternativ wäre noch denkbar, einen Jumper und ein kleines Poti einzubauen. Sobald der Jumper gezogen ist, kann mittels Poti die Leerlaufdrehzahl angepasst werden (nur für das Soundmodul, der Fahrregler für die Motoren bekommt davon nichts mit). So könnte bein umschalten in den Baggerbetrieb eine erhöhte Leerlaufdrehzahl für den Betrieb der Hydraulik simuliert werden.
Interesse?
Heiko
|
|
| |
|
|
19.07.2013, 10:36 Uhr
Horchfahrer
|
Hallo Heiko,
ich benutze zum umschalten das Zwo4 system von Servonaut. Das macht genau das, dem einen Empfänger den Strom wegnehmen und dem anderen zuführen.
Das Soundmodul von Benedini ist in der Wanne eingebaut. Ich kann das Oberteil abnehmen ohne dass ich irgendwo nen Stecker ziehen muss, das hab ich mir so hingepfriemelt, )
Wenn das mit deiner gedachten Idee funzen würde wär das natürlich super.
Ich könnt natürlich auch oben noch ein Soundmodul einbauen, nur haperts eben da mitm Sound, so wie Kevin schon geschrieben hat, ist es unrealistisch dass im Baggerbetrieb die Motoren heulen.
Dafür könnt ich ja den einen Lautsprecher mitverwenden indem ich eben dann zwei Kabel hochziehe, oder ich bau eben noch nen kleinen Lautsprecher ein.
Mit dem Modell kannste ja eh keine Gräben ausheben, lol, aber wunderschön Blumenerde wegbaggern, hab ich ja alles aus Poly gebaut, nur die Wanne , Schwingarme und Antriebsräder sind aus Metall.
LG
Claudius
|
|
| |
|
|
19.07.2013, 11:05 Uhr
Doomgiver
|
Hallo,
was für einen Empfänger genau benutzt Du? Hast Du eine Futaba mit dem zus. 2-Pos-Schaltfunktion auf Kanal 9? Oder hast Du zwei Empfänger eingebaut und schaltest mit der Modellauswahl zwischen denen hin und her? Das wäre nämlich keine echte Ebenenumschaltung, wie es z.B. der E18 macht.. Ich brauche da mal ein bißchen mehr Input.
Wenn es der E9 bzw R9 ist, könnte man das auf eine andere Weise sehr elegant lösen (ich hab sowas mal mit einem IC in meinem M1A2 SEP TUSK zum ansteuern der Waffenstation vs. Turm gelöst):
Die vier Kreuzknüppelkanäle werden eingelesen und standardmäßig auf die Gruppe_A (Vorwärts/Rückwärts, Links/Rechts, etc.) ausgegeben. Wenn dann Kanal 9 betätigt wird, wird die Gruppe_A stillgelegt und dafür die Signale an die Gruppe_B (Bagger heben/senken, Bagger drehen, Schaufel, etc.) ausgegeben.
Mit einem Attiny wäre es dann auch möglich, weiterhin Signale an die deaktive Gruppe ausgeben zu können, so dass die Fahrregler der Motoren und Servos in ihrer letzten Position bleiben bzw. dem Soundmodul vorgegaukelt wird, die Knüppel befinden sich in der Leerlauf-Position.
Im Grunde ist das in Kombination mit einem R6 bzw R9 ein geschrumpüfter E18-Empfänger, den es offenbar aber nicht mehr gibt (ist zumindest nicht mehr im Shop aufgeführt). Sonst würde ich das hier auch nicht posten, da es Servonaut schaden würde.
Konkret würde das bedeuten, dass Du zunächst die Verkabelung ändern musst, da der zweite Empfänge rausfliegt. Dafür kommt dann der Ebenenumschalter rein. Umschaltung erfolgt dann über einen 2-Pos-Schalter an Kanal 9, nicht mehr über den Modellwahlschalter.
Heiko
|
|
| |
|
|
19.07.2013, 11:14 Uhr
Horchfahrer
|
Hallo Heiko,
ich hab zwei Empfänger eingebaut, die beide auf dem gleichen Modellwahlschalter liegen, der eine ist als "Slave" angemeldet, sodass ich mit dem Ebenenumschalter umschalten kann. Das funktioniert sehr gut.
Das war für mich die einfachste Variante, da ich solche Dinge mir nicht selber zurechtbasteln oder löten kann, da hab ich zuwenig Erfahrung drin.
Meine FB is ne Futaba FC 16 Boatn Truck, die will ich nicht wegwerfen und ne sündhaft teure 2,4GHz Anlage kaufen, die is ausgebaut und benutz sie auch noch für andere Modelle wie z.B meinen SLT.
LG
Claudius
|
|
| |
|
|
19.07.2013, 11:48 Uhr
Doomgiver
|
Hallo,
alles klar, jetzt habe ich es verstanden. Werde mal ein bißchen tüfteln und löten. Mal schauen, was ich bis Mitte nächster Woche fertig habe.
Heiko
|
|
| |
|
|
19.07.2013, 16:57 Uhr
Horchfahrer
|
Mensch Heiko, wenn du was hinbekommen würdest wär das Weltklasse !!
Ich bedank mich schon mal für die Mühe.
LG und ein schönes WE
Claudius
|
|
| |
|
|
19.07.2013, 21:22 Uhr
Doomgiver
|
Hallo,

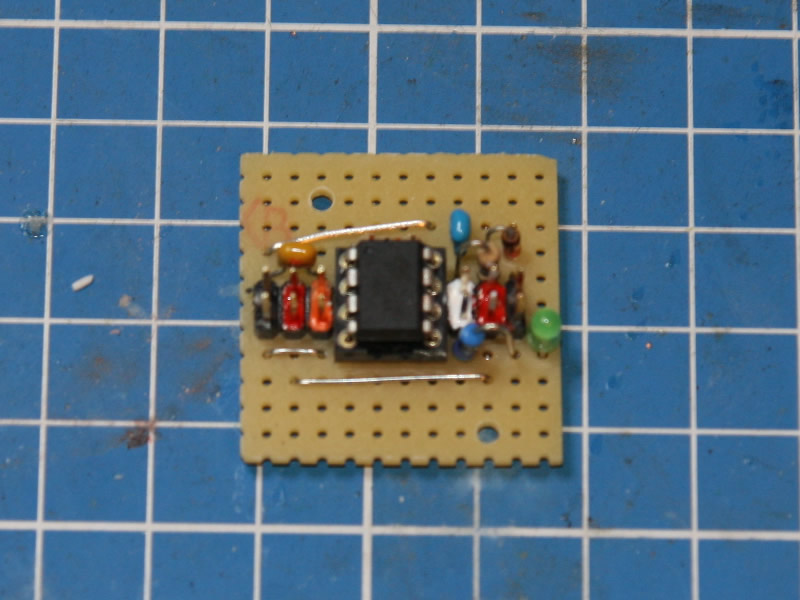

so, hab heute mal gebastelt und programmiert, und das ist dabei herausgekommen. Die Unschärfe bitte ich zu entschuldigen, bin noch etwas zittrig.
Dieser kleine Baustein beherbergt einen Attiny85, der zwei Kanäle überwacht (Schwarz-Rot-Orange) und jeweils das letzte empfangene Signal an der gegenüberliegenden Seite (Weiß-Rot-Schwarz) weitergibt. Wenn das Signal plötzlich weg sein sollte (wie eben beim Zwo4-Ebenumschalten mit 2 Empfängern), wird das letzte Empfängersignal so lange wiederholt, bis wieder ein neues Signal anliegt. Eine grüne LED flackert/flimmert sehr schnell und zeigt damit an, dass das Programm arbeitet.
Auf die angesprochenen Gimmicks wie veränderliche Leerlaufdrehzahl, etc. hab ich vorerst verzichtet, da ich dann einen größeren µC gebraucht hätte. Hier sind jetzt alle Pins belegt, nix mehr frei.
In der Testumgebung am Empfänger und Oszilloskop sah das alles schon mal sehr gut aus. Mir fehlt jetzt noch der "heiße" Test in einem Modell. Freiwillige vor, und entsprechende Patchkabel habe ich bei Bedarf sonst auch noch reichlich da!
Heiko
|
|
| |
|
|
19.07.2013, 21:39 Uhr
Horchfahrer
|
Hallo Heiko,
melde mich freiwillig zum Test, lol...
Das Soundmodul ist ja zwischen den Reglern und Emfänger zwischengeschaltet, du musst mir nur noch verraten wo ich das noch zwischenklemmen soll, lol... ich denke mal am Gaskanal
Versuch macht Klug...
lol..
LG
Claudius
|
|
| |
|
|
19.07.2013, 21:49 Uhr
Doomgiver
|
Hallo,
das ist einfach: Wird einfach zwischen Empfänger und Soundmodul eingeschleift. Wenn Du noch Servokabel benötigst, sag Bescheid. Den Rest (Euronen, Adresse, etc.) am besten per PN.
Heiko
|
|
| |
|
|
30.07.2013, 21:24 Uhr
Horchfahrer
|
Hallo Heiko,
vielen , vielen Dank für den super Baustein von Dir. Funktioniert einwandfrei !!!
Absolute Weltklasse was du da zusammenlöten kannst, das würd ich niemals hinbekommen.
Bin vollkommen begeistert und freue mich dass es hier in diesem Forum so klasse User gibt die einem helfen.
Kann jetzt geschlossen werden.
Vielen Dank
LG
Claudius
|
|
| |
|
|
09.08.2013, 19:49 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Claudius,
ich arbeite mit Ebenenumschaltungen schon sehr lange.
In meinem Dachs wurde über einen Robbe Duo Switch von einem Empfänger auf den Anderen geschaltet und der Sund blieb an.
Wenn man vor dem Umschalten etwas Gas gegeben hat und dann umgeschaltet hat hatte man soger die Drehzahlerhöhung für den Hydraulikbetrieb.
Bei der Zwo 4 von Servonaut bleibt der Sound auch an.
Mein ehemaliger Dachs wurde mittlerweile vom neuen Besitzer nämlich auch auf Servonaut Zwo 4 umgerüstet mit Ebenenumschaltung.
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
| |
|
|
09.08.2013, 20:10 Uhr
Doomgiver
|
Hallo,
ich bin mir nicht sicher, aber ich glaube, die Ebenenumschaltung funktioniert so nur mit den alten E18-Empfängern (hab so einen auch im Berge3A1), da klappt es einwandfrei. Die Ebene, die abgeschaltet wurde, gibt weiterhin die letzten Signale aus. So müssen sich Regler, etc. nicht neu einlernen.
Bei den E4/6- & R9/12-Empfängern ist die Anleitung da etwas schwammig. Bei Ebenenumschaltung wird nicht weiterdarauf eingegangen, ob der deaktivierte Empfänger abgeschaltet wird. Nur beim Modellwahlschalter wird es genau: Der Hauptempfänger schaltet ab, der Nebenempfänger gibt weiter die letzten Signale aus.
Heiko
|
|
| |
|
|
