24.02.2013, 17:59 Uhr
  amy
|
Hallo Leute
ich habe eine frage zu diesen Kompressor oder wie mann es nennen sollte.Ich will mir ein Gehäuse drumherum bauen und hoffe damit eine Airbrush Pistole zu betreiben.Nun meine frage kann ich an den zwei Konakten direkt 220 V anschließen oder brauche ich noch irgend etwas das ich dazwischen schalten muß? ich dachte mir von den zwei kontakten ein Schalter zum ein und ausschalten anzuschließen und weiter von diesem Schalter zur Steckdose eventuell eine Sicherung noch dazwischen .Wer kann mir helfen ?

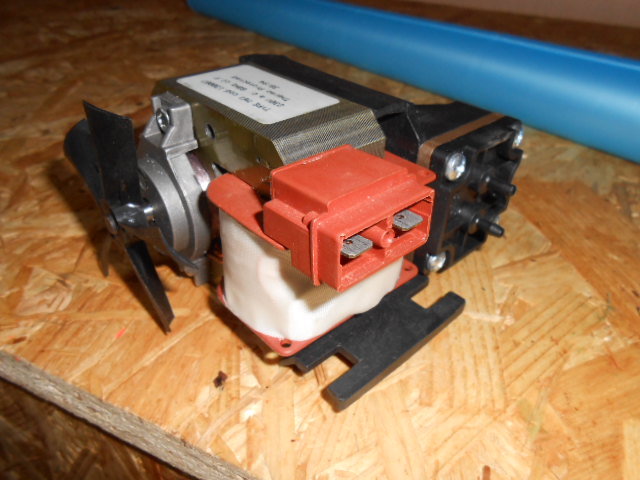

Hier mal ein paar Bilder von dem Gerät.
|
|
 |
|
|
24.02.2013, 18:00 Uhr
amy
|

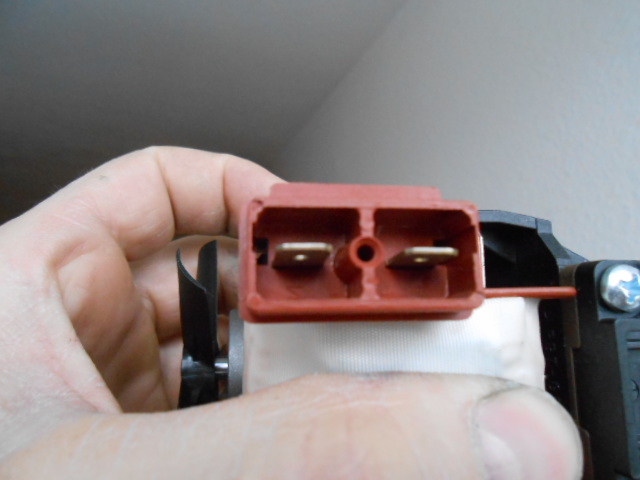

Der Linke stecker ist mit ein Zett gekennzeichnet was bedeutet das ?
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von amy am 24.02.2013 18:01. |
|
|
24.02.2013, 18:03 Uhr
amy
|

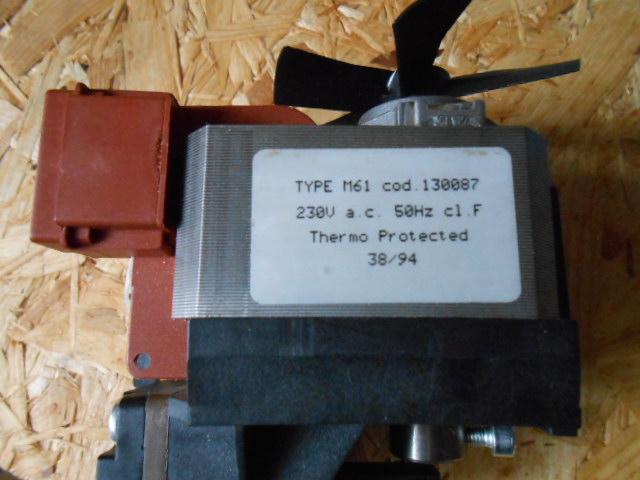

Hier noch das Typenschild mehr angaben habe ich leider nicht von dem Gerät ich hoffe das hilft weiter.
|
|
| |
|
|
25.02.2013, 14:15 Uhr
Radfahrer
|
Hallo Amy.
Du hast einen sogenannten Spaltpolmotor vor Dir.
http://de.wikipedia.org/wiki/Spaltpolmotor
Polung sollte egal sein. Also eine Seite an Leiter die andere an Nulleiter. Wenn Du ein Metallgehäuse baust, müsste auch der Schutzleiter ans Gehäuse (grüngelb). Meist werden Kleinelektrogeräte, in die Dein Kompressor eingebaut wird, über Haushaltssteckdosen angeschlossen, bei denen die Polung ohnehin nicht sicher gestellt werden kann.
Außer Hauptschalter werden keine weiteren Bauteile gebraucht.
Lasse das Konstrukt, wenn es fertig ist, von einem Elektriker mit einem VDE-Messer prüfen, sicher ist sicher!!
Viel Erfolg!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
25.02.2013, 16:19 Uhr
halbkette
|
Hallo Zoran,
das ist ein Motor, wie er auch für die Abwasserpumpe an Geschirrspüler und Waschmaschine benutzt wird.
Da das Wechslstrombetrieb aus der Steckdose ist, solltest du immer vorsichtig sein !
Die Polung interessiert nicht.
Gut isolieren und ein schützendes Gehäuse drumherum bauen.
Wie Olaf schon sagte: Bei Verwendung eines Metallgehäuses dort mit einer Schraube den ( an diesem Motor noch nicht vorhandenen ) grün/gelben Schutzleiter des Anschlußkabels anschrauben.
Und vor den Arbeiten an den Kabeln und Anschlüssen unbedingt den Stecker ziehen !
Aber das kennst du ja alles längst - nur : man muß sich auch wirklich dran halten.
______________________________________________________________________ ________
Viel Erfolg und - wenn du in einer Woche noch nix gepostet hast, schicke ich einen Kranz...
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
25.02.2013, 19:07 Uhr
amy
|
Hallo Olaf,
Hallo Hartmut,
vielen dank für die schnelle Antwort und den guten Tipps. Ich habe noch irgendwo Plexiglas rumfliegen so das ich wohl das Gehäuse daraus machen werde. Mir war es jetzt am wichtigsten zu wissen ob ich mit dem Strom direkt an den zwei Kontakten am Motor dran gehen kann .Ok sobald es Ergebnisse gibt werde ich es hier posten noch mals vielen Dank. Gruß Zoran
|
|
| |
|
|
