Thema:  Frage zu Vierkantmuttern Tiger 1 |
[ - Antworten - ] |
28.11.2012, 13:37 Uhr
  petitloup
|
Hallo Freunde,
ich brauche eure Hilfe.
Ich bin auf der Suche nach den Abmessungen der Vierkantmuttern der Kotflügelbefestigung des Tiger 1.
Ich dachte mir das es hier bestimmt den ein oder anderen gibt der mir helfen kann, ich habe als Ausgang nur einen Heng Long Panzer.......der hat "monierte" Kotflügel....also kann ich da nur erraten was für ein Maß die haben könnten.
Der einfacher halber will ich an meinem Modell DIN 562 Viekantmuttern verkleben.
Von welchem Maßstab ihr mir Infos geben könntet wäre mir egal...nur bitte dazu schreiben damit ich die Massen umrechnen kann
Ich hadere nämlich rum zwischen M2, M2,5 oder M3......das wären Schlüsselweiten 4, 5, oder 5,5..für ein 1/8 Modell wird da eines von Passen.
Ich danke euch.
Gruß,
Serge
|
|
 |
|
|
28.11.2012, 21:26 Uhr
us1202
|
Hallo Serge,
meinst Du die?
und hier mal ein paar Maße
Vielleicht hilft Dir das ja weiter.
VG der Ulli
|
|
| |
|
|
29.11.2012, 06:51 Uhr
Thakashi
|
@ Uli ,
Sind interessante Fotos , nur gefragt wird ja nach den Vierkanntmuttern und nicht nach den Blechen selbst .
Gruß Uwe
|
|
| |
|
|
29.11.2012, 11:36 Uhr
petitloup
|
Hallo Uli,
danke für die Bilder und deiner Hilfe, wie Uwe allerdings recht hat, ich suche nach den Massen der Vierkantmuttern die genau deine Schutzbleche halten
Allerdings helfen mir deine Bilder trotzdem, dank der Bemaßung schätze ich mal das die Muttern im Original so 40x40mm groß sein müssten.

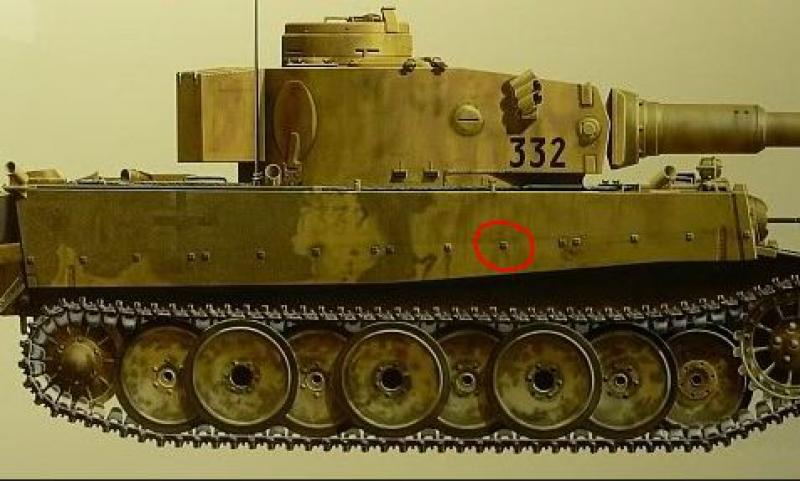

Zum besseren Verständnis habe ich mal ein Bild dazu von welchen Teil ich die Massen bräuchte
lieben dank,
Serge
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von petitloup am 29.11.2012 11:38. |
|
|
29.11.2012, 12:42 Uhr
petitloup
|
Hallo Florian,
nun, zwischen 1/10 und 1/8 wird der Unterschied wahrscheinlich nur geringfügig anders sein.......
Hast du evtl. ein Bild von den Teilen oder zumindest die Abmessungen des Vierkantes?
Vielleicht kann ich ja was mit deinen Teilen was anfangen
gruß,
Serge
|
|
| |
|
|
29.11.2012, 14:57 Uhr
Vossi3
|
Hallo Serge,
ich habe mal an meinem Tiger die Teile nachgemessen (auch 1:10 aus dem Gemeinschaftsbaubericht hier im Forum). Die Schlüsselweite beträgt 4mm und die Höhe 3mm. Damit dürften die 40mm für das Orginalteil stimmig sein.
Gruß
Jan
--
Don´t feed the trolls!
|
|
| |
|
|
29.11.2012, 15:39 Uhr
petitloup
|
@ Jan : vielen dank, damit hast du mir sehr geholfen
gruß,
Serge
|
|
| |
|
|
29.11.2012, 22:09 Uhr
Metallmaster
|
Hallo Serge,
das ist ein Bild vom Sturmtiger in Munster. Das Chasey ist das selbe wie vom Tiger 1.
Hier ist die Befestigung gut zu sehen.
|
|
| |
|
|
29.11.2012, 22:17 Uhr
Metallmaster
|

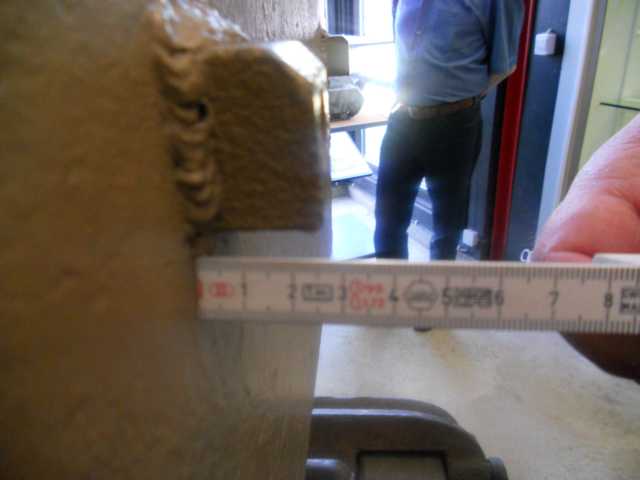

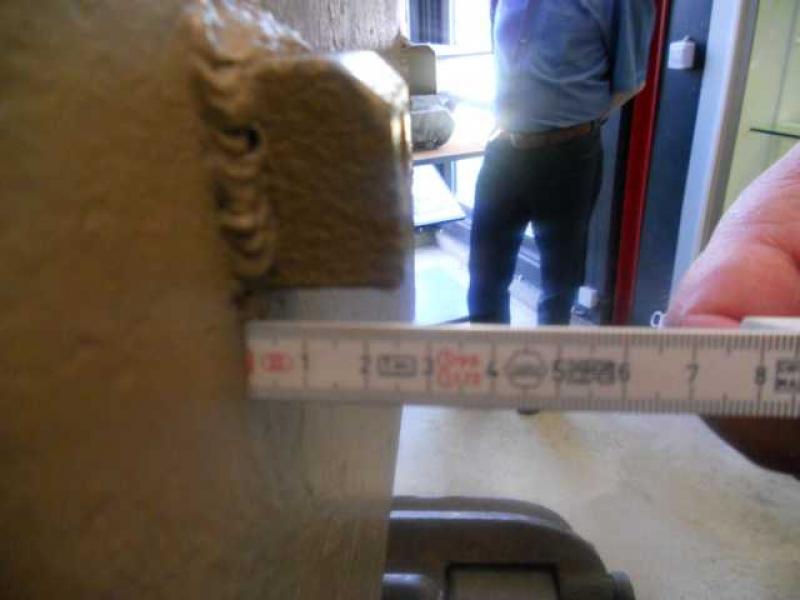

Und hier ist nochmal eins wo man die Stärke des Materials sieht.
Also die Maße sind Länge 35 x breite 35 x tiefe 25mm.
Ich hoffe du kannst damit etwas anfangen. Ich würde für die Befestigung M1,6 max. M2 bei dem Maßstab 1:10 nehmen.
Gruß
Michael
|
|
| |
|
|
30.11.2012, 08:56 Uhr
modellspezi
|
Hallo Serge,
meine sind die Gleichen wie die von Jan beschriebenen aus dem Tigerprojekt hier im Forum.
Hab aber nur ein paar Stück übrig, nicht ausreichend für nen ganzen Panzer.
--
Gruß
Florian
http://www.cobra-doc.com/
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von modellspezi am 30.11.2012 08:57. |
|
|
30.11.2012, 12:38 Uhr
petitloup
|
@ Michael, danke besser geht nun wirklich nicht mehr, klasse und vielen dank
@Florian, auch dir ein dankeschön Ich habe für die Muttern schon was passendes gefunden
gruß,
Serge
|
|
| |
|
|
