22.08.2012, 10:25 Uhr
  Doomgiver
|
Hallo Alfred,
kann ich Dir löten, kein Problem. Da der Servo für die Kamera ja keine Mörderkräfte erzeugen muss, kann er ja problemlos aus dem BEC mitversorgt werden. Macht den Aufbau der Anschlußplatine leichter, da ich keinen zus. 5V-Regler mit raufbauen muss. Nächste Woche könnte ich mich da mal ransetzen, wenn Du so lange warten kannst.
Heiko
|
|
 |
|
|
22.08.2012, 10:40 Uhr
alfred
|
moin heiko,
klar kann ich warten.
ich will am wochenende aber erst nochmal schauen ob es irgenwie dir möglichkeit bei meiner mc12 gibt das ganze über einen festen mischer zu machen. melde mich auf jedenfall dann.
--
mfg
peter
-----------------------------------------
Mitglied der RAG/ IG Militärmodellbau
|
|
| |
|
|
22.08.2012, 16:38 Uhr
TOM
MAN Kippa Määähn
|
Hi Kevin
Ein Denkansatz von mir:
Die Bewegung des Deckels ist ja begrenzt, damit wäre ein Servo garnicht nötig. Ein Minirelais, entsprechend umgebaut, ginge auch. Soweit sogut.
Wenn Du jetzt ein Lichtmodul, mit Rückfahrlicht einsetzt, könntest Du eventuell parallel zur eigentlichen weisen LED das Relais anklemmen, welches dann die Klappe öffnet.
Ich habe vor gefühlten 1000 Jahren so mal die Klappen vom Suchscheinwerfer vom Leo1 automatisch öffnend umgebaut.
Dabei wurde das Relais soweit umgebaut, das der Metallhebel, der normalerweise die Kontakt des Relais bewegt als Hebel für die Klappen fungierte....

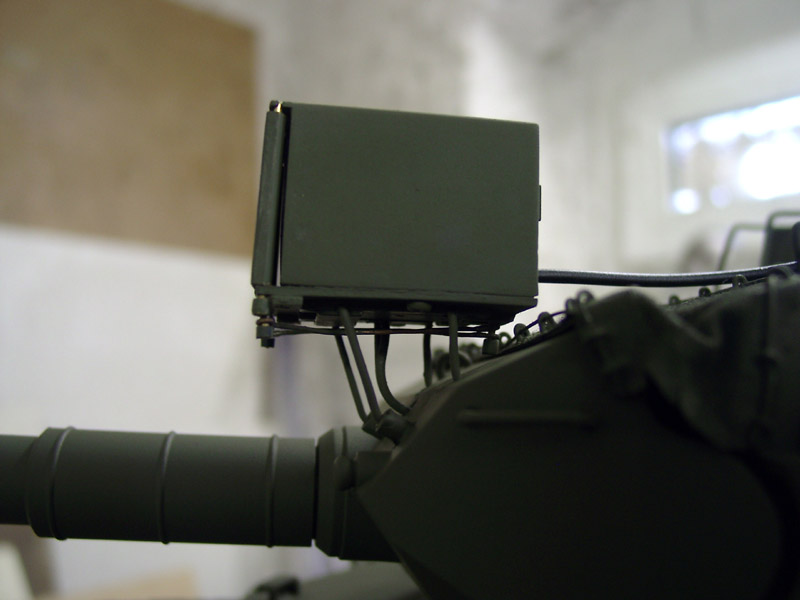

Anbei ein Bildchen.
Beschreibung:
Das Relais steht senkrecht im Lampengehäuse nach unten. Die Relaiswippe schiebt die beiden "Stangen" unterhalb des Scheinwerfers nach vorn und öffnet so die beiden Klappen.
Nun brauchst Du nur noch ein Minirelais mit möglichst wenig Stromaufnahme bei 7,2 oder 12 Volt....
Gerne auch mehr Bilder via Email....
Tom
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
| |
|
|
22.08.2012, 22:59 Uhr
alfred
|
moin moin,
mir ist heute auch noch was zu dem thema eingefallen.
ich werde auf jeden fall ein soundmodul verbauen, alleine schon wegen dem sound vom cal. 50. beim benedini mini und auch bei beyer hat man die möglichkeit servos anzusteuern. werde mir mal beide anleitungen am wochenende durchlesen und mal schauen was da so machbar ist.
--
mfg
peter
-----------------------------------------
Mitglied der RAG/ IG Militärmodellbau
|
|
| |
|
|
28.08.2012, 19:28 Uhr
Doomgiver
|
Hallo,
mit dem Benedini würde das gehen. Das Zauberwort ist die "Funktion 1/2" an Prop_2. Damit lassen sich zwei Funktionen auslösen, u.a. auch zwei def. Servopositionen ansteuern. Ich nutze die Funktion mit einem TBS-Mini bei meinem Sprinter, um den Rückfahrpiepser zu aktivieren, sobald das Rückfahrlicht angeht.
Mit einem Spannungsteiler muss eine Positiv-Spannung (3,3V oder 5V, weiß ich jetzt nicht mehr ganz genau) an dem Signal-Pin von Prop_2 anliegen (HIGH-Zustand => Servoposition 1), die Minusleitung kommt dann an den Ausgang für das Rückfahrlicht (Pin A4). Sobald dieses jetzt brennt, fällt der Spannungspegel gegen Null (LOW-Zustand => Servoposition 2). That's all!
Am besten Thomas bei der Bestellung drauf ansprechen, dann lötet er Dir so ein Teil gleich mit.
Heiko
Edit: Ich habe übrigens noch einen original Benedini-12-Stufen-Kodierer für den Einbau in die Funke übrig, falls da Bedarf besteht.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Doomgiver am 28.08.2012 19:38. |
|
|
