Thema:  Tpz Fuchs mein neues Projekt, EIGENBAU |
[ - Antworten - ] |
28.07.2012, 14:34 Uhr
  DerJaeger
|
Hallo
So nun wird es endlich Zeit auch hier mal meinen Eigenbau Fuchs vorzustellen. Es ist mein zweiter Eigenbau, der Erste war ein Fennek. Aber diesmal war kein Fahrgestell vorhanden, darum gleich mal in die Vollen

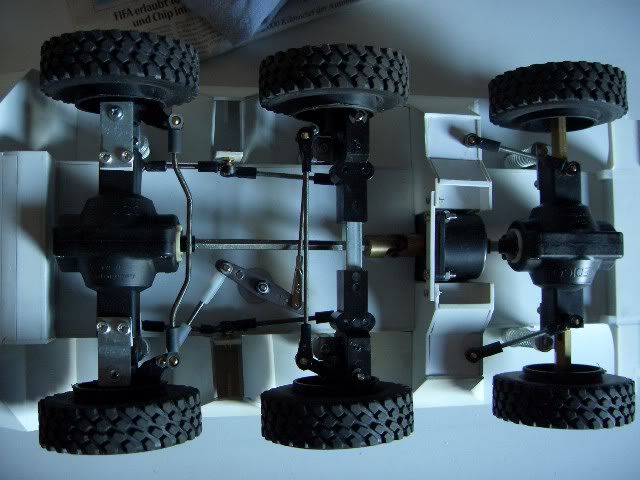

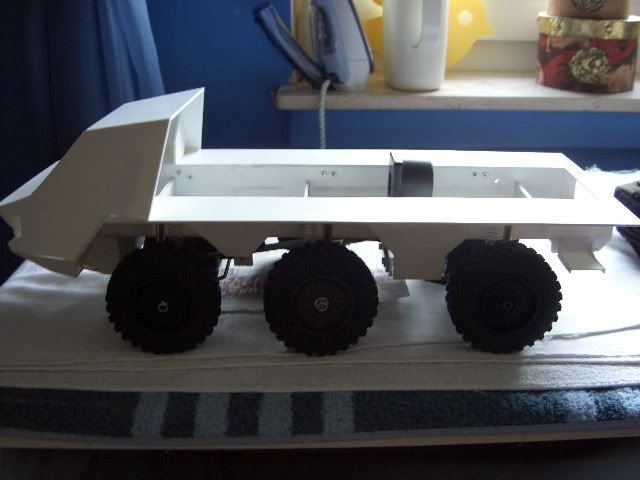

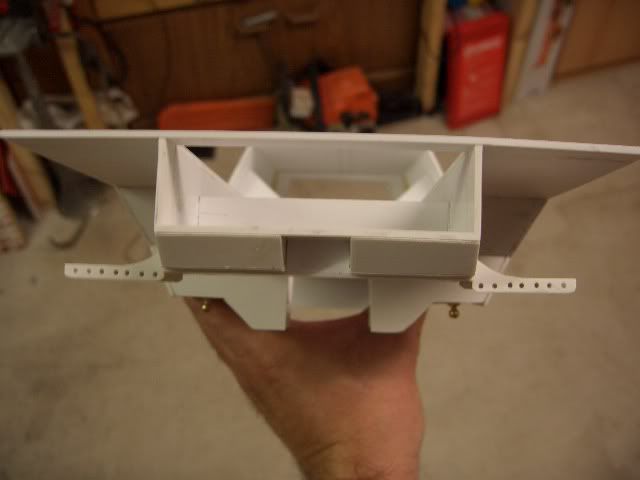

Bei meinem Modell sind nur die Erste und die letzte Achse angetrieben, die Mittlere ist nur angelenkt. Es ist aber ein Wechsel auf eine zweite angetriebene Lenkachse angedacht. Ich möchte aber erst einmal Teile verbauen die Vorhanden sind und das ist mehr als genug. Zum jetzigen Zeitpunkt bin ich schon relativ weit, dachte es würde länger dauern. Die ersten Fotos spare ich mir, da diese mit dem Handy entstanden sind und schrecklich aussehen. Aber seht selbst:

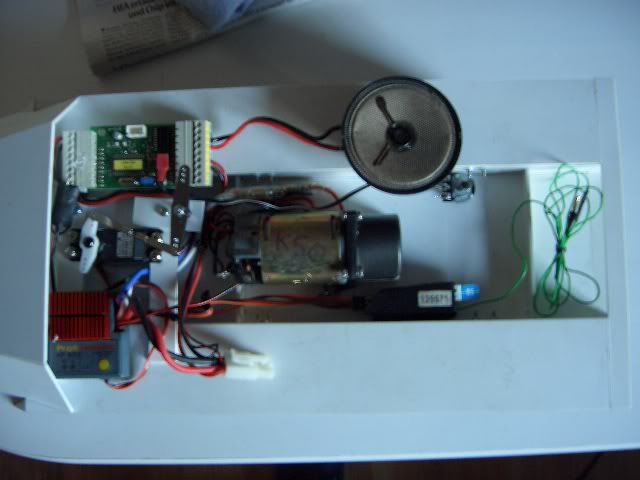

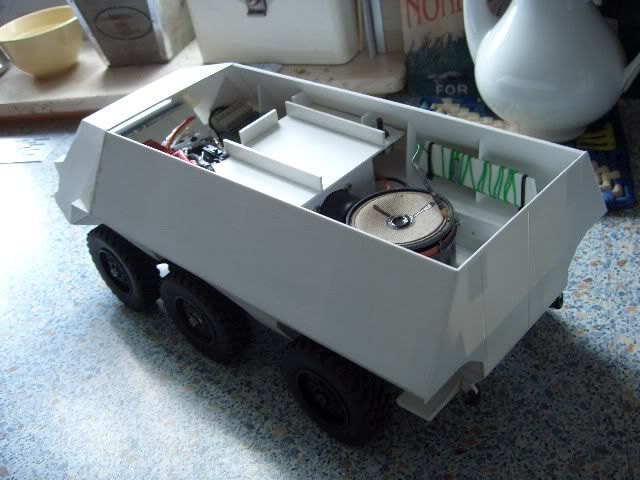

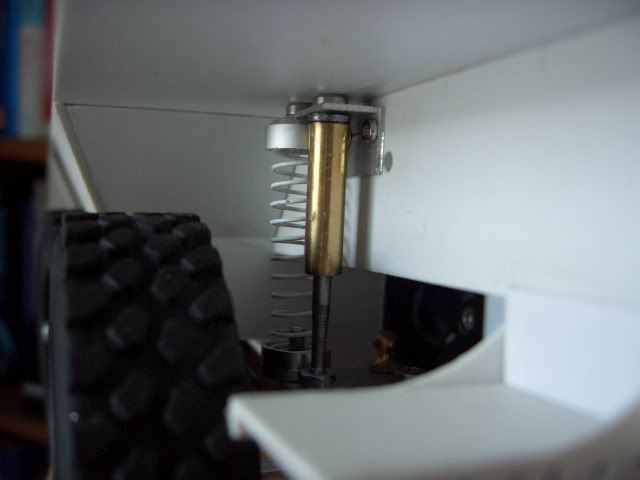

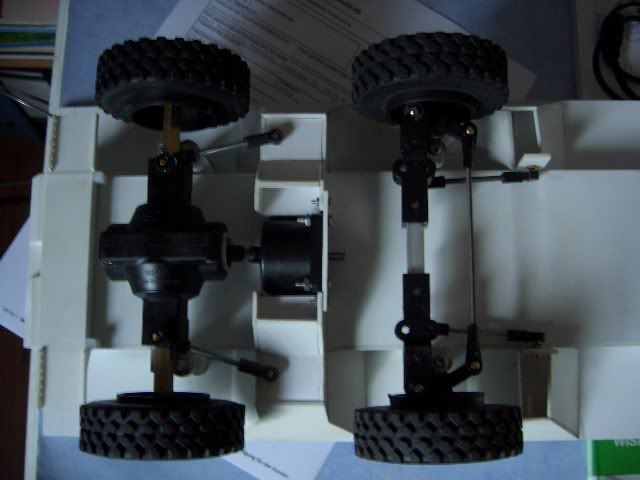

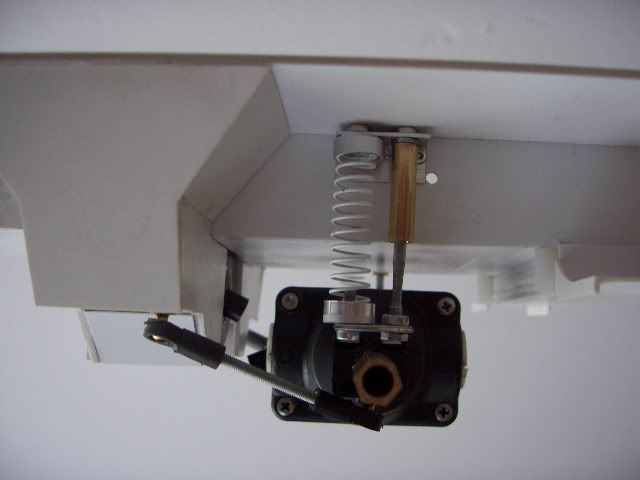

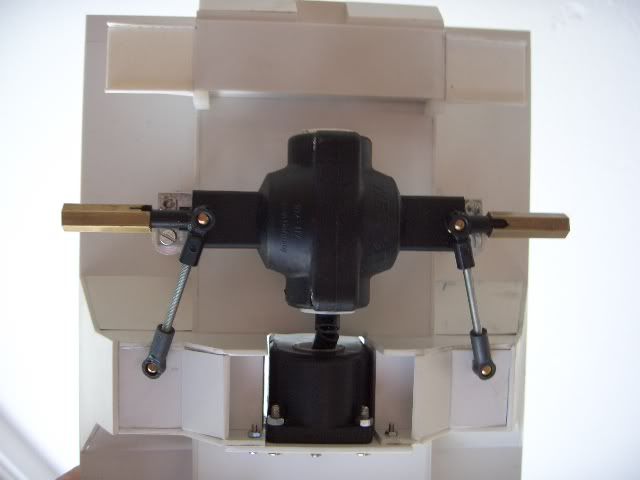

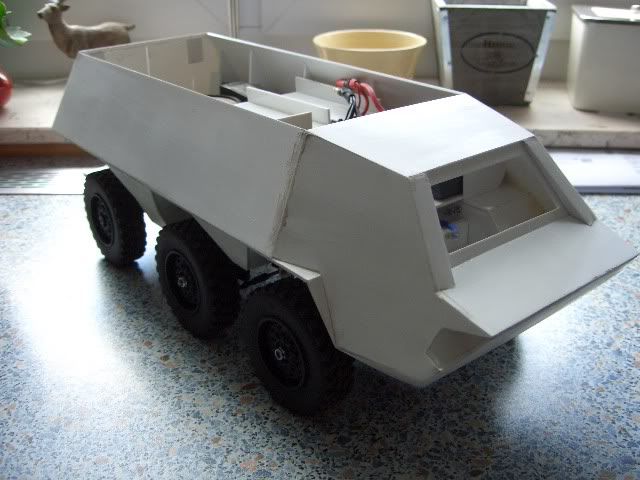

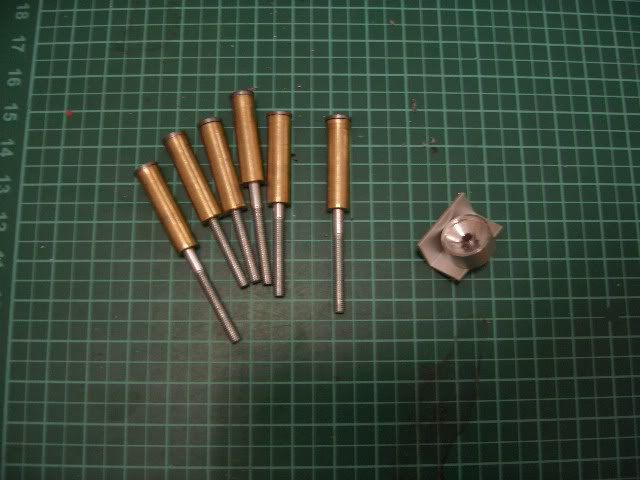

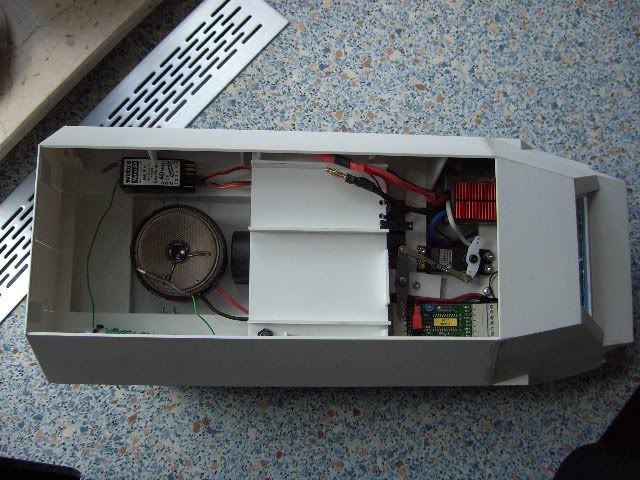

Die Achsen stammen von Wedico, ebenso das Getriebe. Das Getriebe habe ich mit einem zweiten Ausgang für die angetriebene Vorderachse versehen. Dadurch habe ich mir das Verteilergetriebe erspart und es funktioniert erstaunlich gut. Die Vorderachse ist schon gespert, hinten folgt noch. Die Stoßdämpfer habe ich passend selbst gedreht, ebenso die Federaufnahmen. Bitte erwartet kein 100%iges Modell, dies ist auch nicht mein Anspruch. Ich baue ein Modell das fahren soll und an zweiter Stelle kommt der Detailreichtum. Die letzten drei Fotos sind der aktuelle Stand, von Heute:
Hoffe er gefällt.
Gruß
Thomas
|
|
 |
|
|
28.07.2012, 15:39 Uhr
scenic99
Bob der Baumeister
|
Hi Thomas,
nicht schlecht !
ABER - warum stellst du den gleichen Baubericht 2 mal ein
(siehe 20.07.2012, 16:31 Uhr)
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
28.07.2012, 16:43 Uhr
Norbert
Puppenspieler
[Administrator]
|
quote:
Original von scenic99:
ABER - warum stellst du den gleichen Baubericht 2 mal ein
(siehe 20.07.2012, 16:31 Uhr)
Frage ich mich auch gerade
Gruß Norbert
--
http://www.panzerfan.de
|
|
| |
|
|
28.07.2012, 17:53 Uhr
halbkette
|
Ja, Männer,
nicht jeder bleibt im Alter noch geistig so fit, wie ich.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von halbkette am 28.07.2012 17:54. |
|
|
28.07.2012, 18:30 Uhr
Holzmeyer
der Ponalmaster (Falke)
|
Hi "Männers"
@ Hartmut
...welche Drogen nimmst du denn.  ..gib mir etwas davon
Bernd
--
Musterung
...ich habe ein kurzes Bein sagt der junge Mann....Macht nichts,wir setzen sie in hügeligem Gelände ein....
|
|
| |
|
|
28.07.2012, 18:32 Uhr
Holzmeyer
der Ponalmaster (Falke)
|
Hi "Männers"
@ Jägerli
..also man kann schon einmal einen "Fux" erkennen...schön jemacht
Bernd
--
Musterung
...ich habe ein kurzes Bein sagt der junge Mann....Macht nichts,wir setzen sie in hügeligem Gelände ein....
|
|
| |
|
|
28.07.2012, 20:10 Uhr
scenic99
Bob der Baumeister
|
Hi Thomas,
nun aber mal wieder zu deinem Baubericht.
Das ist doch nicht alles Eigenbau
Das waren doch vorgefertigte Fräsplatten - Oder ?
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
29.07.2012, 09:42 Uhr
DerJaeger
|
Hi
ÄÄHHHH, keine Ahnung warum der Baubericht nun zweimal hier gepostet ist??? So toll ist ja der Fuchs nun auch nicht !!!! Ne mal im Ernst, hatte gestern Probleme mit der Darstellung hier im Forum, ist evtl. zu diesem Zeitpunkt passiert? Aber wie ich sehe hat dieses Ereignis zu einer neuen Diskuission geführt. Und das bewerte ich mal positiv.
@ Dirk

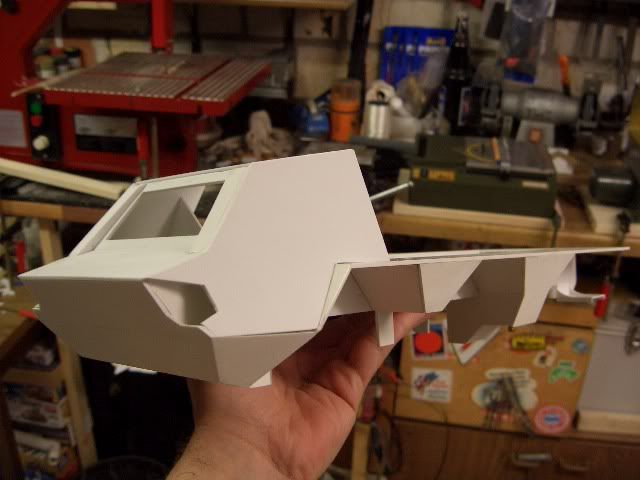

Nein es waren keine vorgefertigten Platten!!! Es ist alles per Hand auf Polyplatten gezeichnet und dann mit dem Cutter getrennt worden. Ich habe einen 1:72er Revell Fuchs als Modell und etliche Fotos. Und scheinbar auch das handwerkliche Geschick . Was meinst Du wieviel versuche ich für die Türausschnitte hatte, reichlich! Hat mich etliche graue Haare gekostet. Aber es hat sich gelohnt.
Gruß
Thomas
|
|
| |
|
|
29.07.2012, 11:54 Uhr
scenic99
Bob der Baumeister
|
Hi Thomas,
na dann mal "Alle Achtung" und "Rerspekt" !!!
Denn für Umrechnen und auf Polyübertragen sieht der Fuchs wirklich sehr schön und gelungen aus.
Tja, die Front hat es ben in sich mit ihren Schrägen und Kanten
Mach weiter so.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
29.07.2012, 16:03 Uhr
DerJaeger
|
Hallo
Oh ja die Front hat es echt in sich, dachte auch es wäre wesentlich einfacher. Aber nach ca. 10 Pappausschnitten hat es gepasst. Lediglich der Ausschnitt für die Frontscheibe ist gefräßt, dazu habe ich mit einigem Aufwand meine Drehbank umgerüstet. Aber das geht nicht wirklich gut, die Verfahrwege sind zu klein.
Für mich ist die beste Methode immer noch, Maßabnehmen, umrechnen und ausschneiden. Von nun an wird es alles etwas länger dauern, da die "groben" Arbeiten fast durch sind.
Gruß
Thomas
|
|
| |
|
|
