08.07.2012, 19:20 Uhr
  eldisaster
|
Hallo zusammen,
nach etlichen Standmodellen, Heng Long und Tamiya RC Panzern bin ich endlich zum Tamiya Leo gekommen und dachte mir ein Baubericht kann keinen schaden.
Ein paar Worte zu mir, bin 34 Jahe alt, komme aus Dortmund, habe Maschinenbau Schwerpunkt Rad- Kettenfahrzeugtechnik studiert und bin derzeitig immer noch Soldat.
Hier aber mein Baubericht.

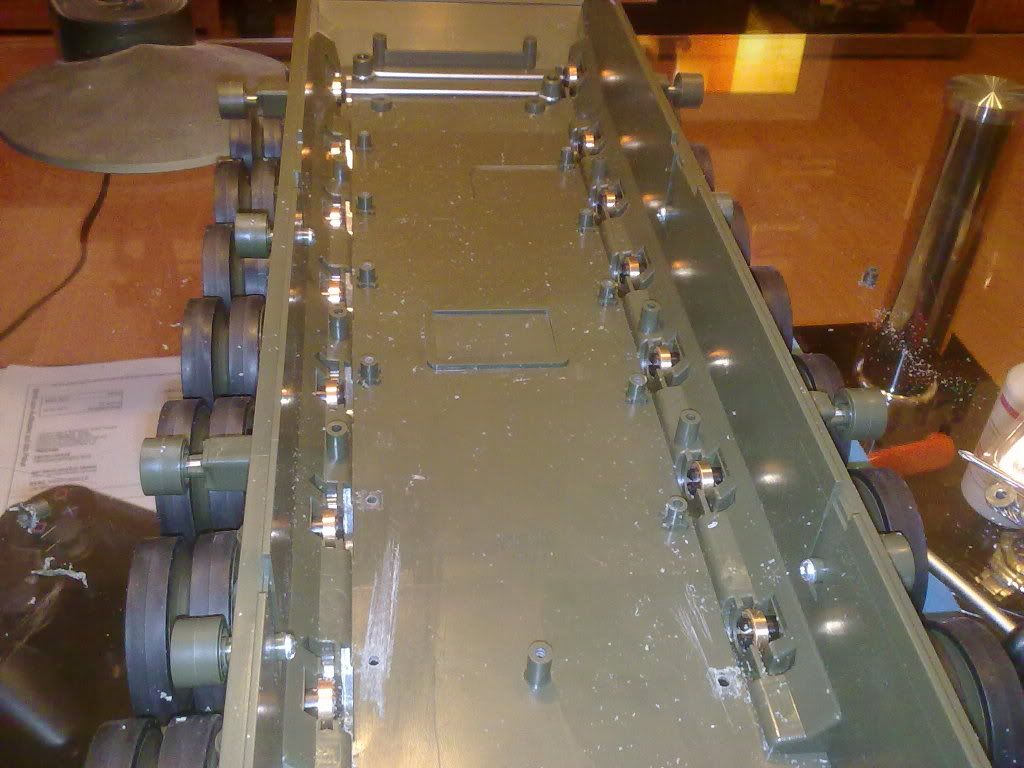

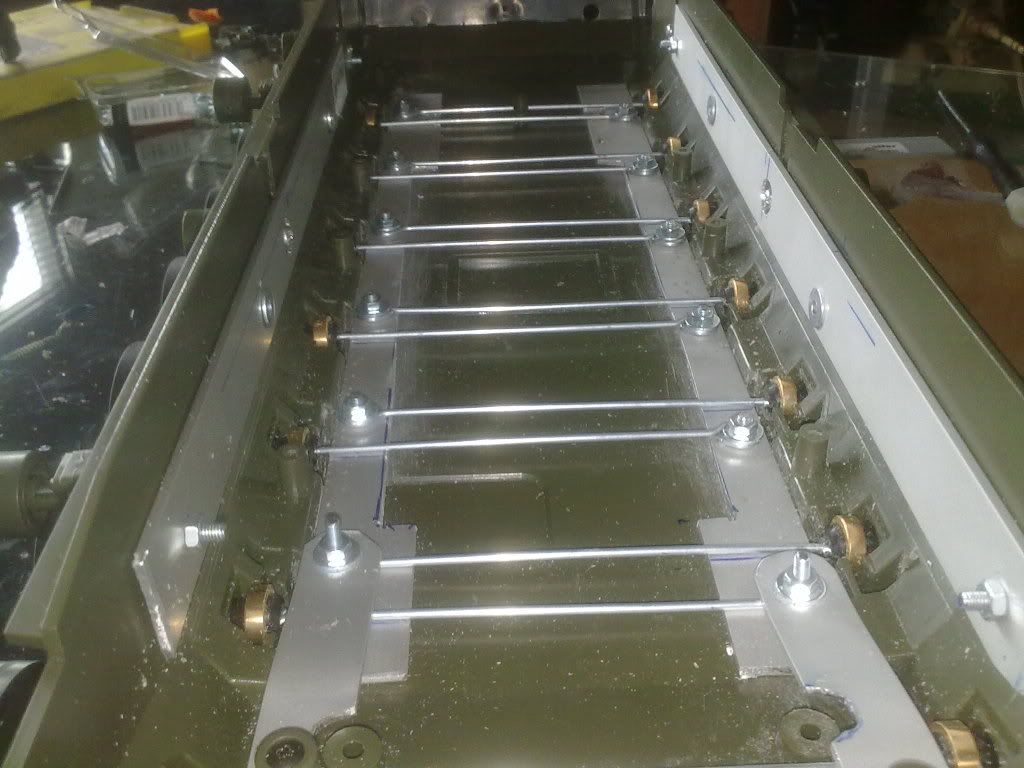

Da erste was mir am Leo aufgefallen ist war die schlabberige Wanne. Da ich aus Prinzip so viel wie möglich selber mache, ist hier meine Wannenversteifung.

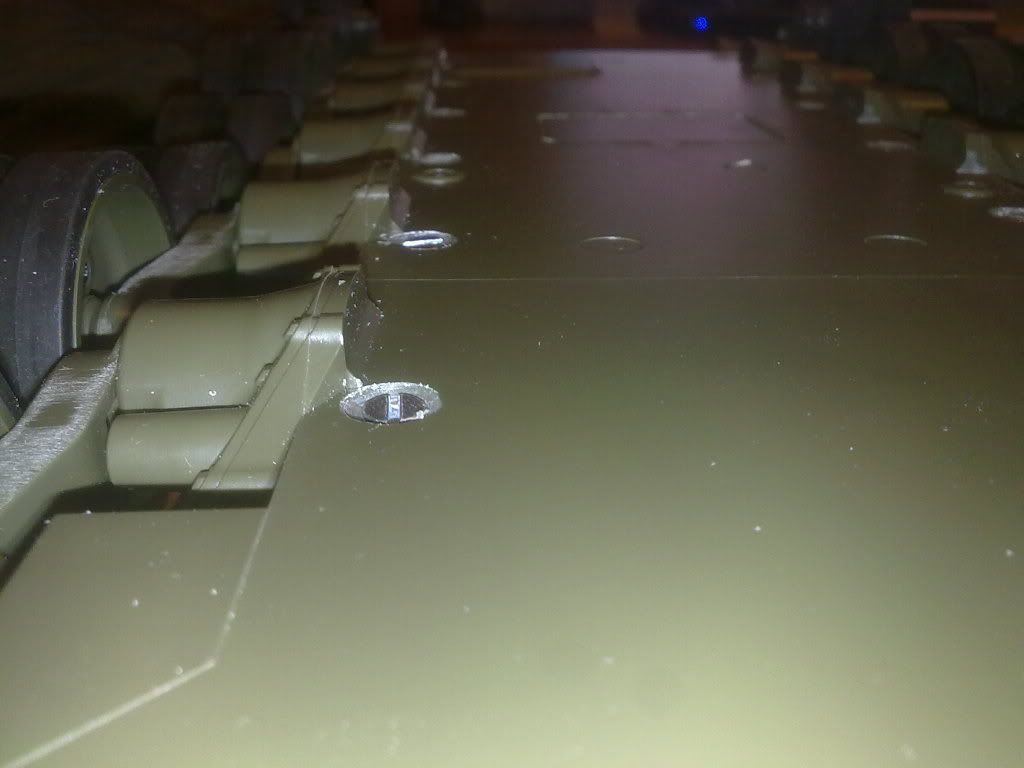

Die Drehstabaufnahmen haben mich von vornherein nicht beeidruckt also mussten sie weg:
Etwas Spachtel und man sieht nichts mehr...
|
|
 |
|
|
08.07.2012, 19:26 Uhr
eldisaster
|

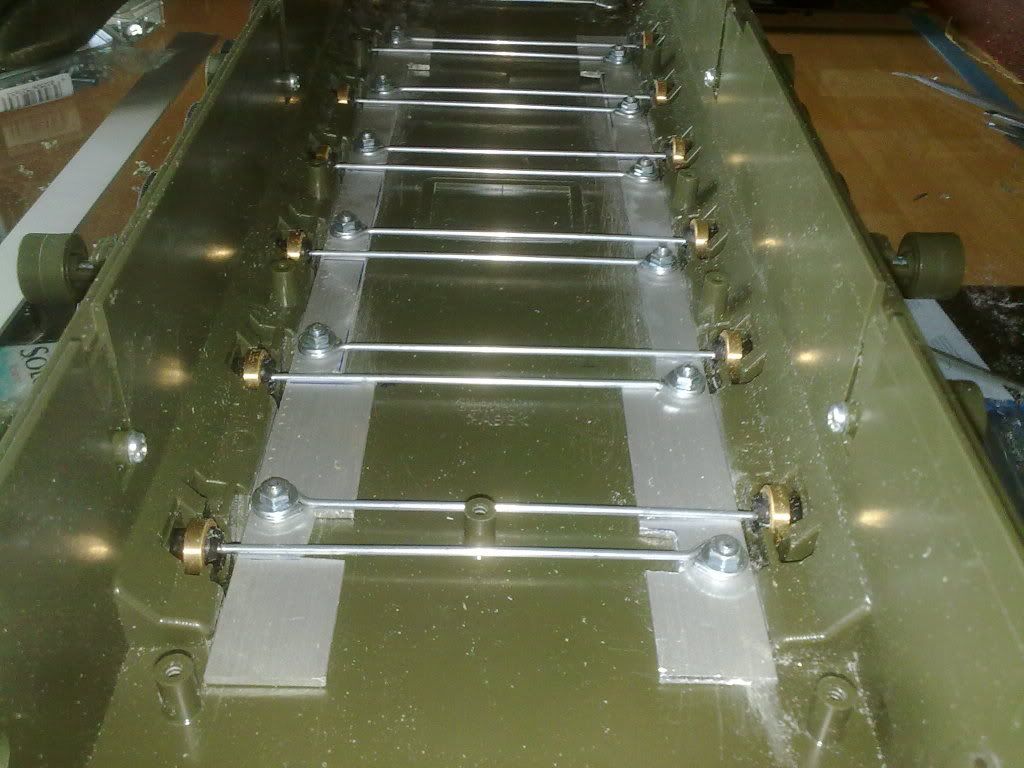

An den Seiten habe ich ebenfalls Aluleisten angeschraubt und verklebt.
Das Ganze mit dem Unterteil des Lautsprechergehäuses verschraubt ist absolut verwindungssteif.
|
|
| |
|
|
08.07.2012, 19:33 Uhr
OliverRauls
3D - Drucker
|
Sieht gut aus ist meines Erachtens aber nur nötig wenn der Leo zusätzliches Gewicht bekommt. Viel sinnvoller ist der Ersatz des Tamiya Kettenspanners durch einen von AFV. Ich freu mich auf weitere Fortschritte!
Oli:D
|
|
| |
|
|
08.07.2012, 19:40 Uhr
eldisaster
|
Das Modell ist eigentlich schon fertig, soweit ein Modell irgendwann überhaupt ferig sein kann.
Werde nach und nach den Bericht vervollständigen.
Kettenspanner ist noch von Tamiya, mit den neuen Ketten macht er auch keine Probleme, ist aber absolut kein Akt das Ding nachträglich auszutauschen.
Ob eine Versteifung nötig ist kann man nie wissen, lieber mit einer vernünftigen Basis anfangen als später mit etlichen Neuaufbauten beginnen zu müssen.
|
|
| |
|
|
08.07.2012, 19:58 Uhr
scenic99
Bob der Baumeister
|
Hi "unbekannter"
einen Wannenversteifung heißt aber auch in Querrichtung !
Wo ist deine Querverstrebung ?
Gebe Oli Recht, einen Wannenversteifung macht Sinn bei zusätzlichem Gewicht und extremen Panzering im Gelände
Bin mal auf weiter Bauabschnitte gespannt.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
08.07.2012, 20:17 Uhr
eldisaster
|
Ich habs oben vergessen, Martin mein Name.
Die Querversteifung kommt von der Lautsprecherbox, die ist mit den Aluleisten und der Wanne verschraubt.
|
|
| |
|
|
10.07.2012, 18:49 Uhr
eldisaster
|

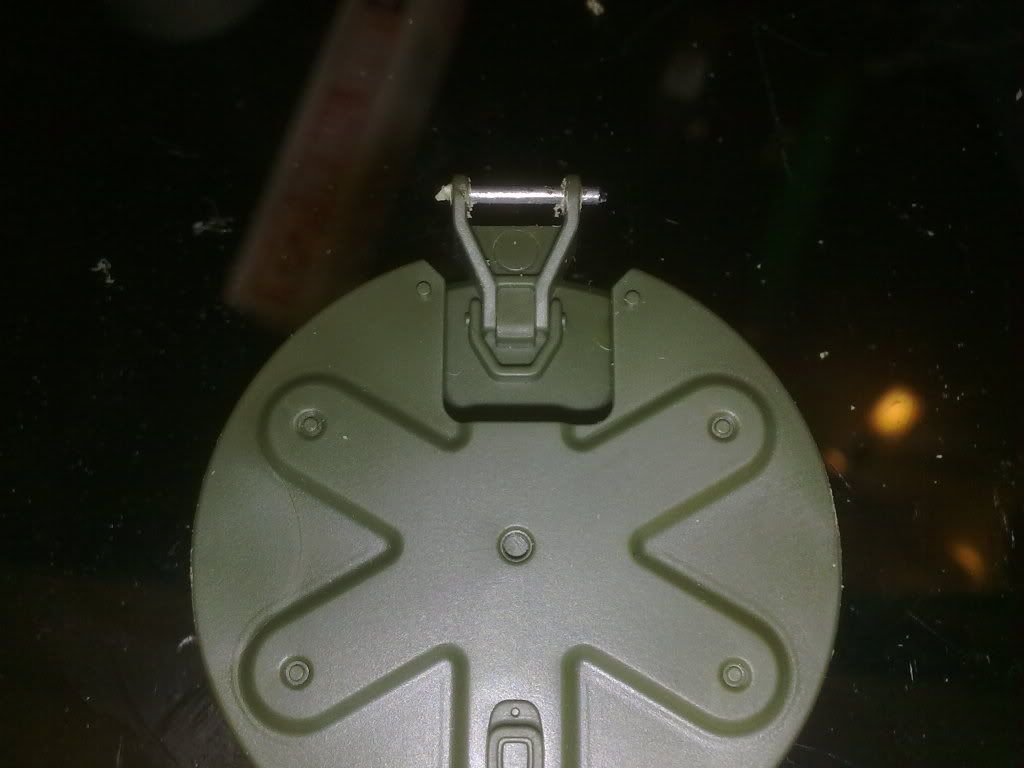

Ladeschützenluke musste natürlich beweglich sein, meine Version entspricht zwar nicht 100% dem Original, erfüllt aber seinen Zweck.

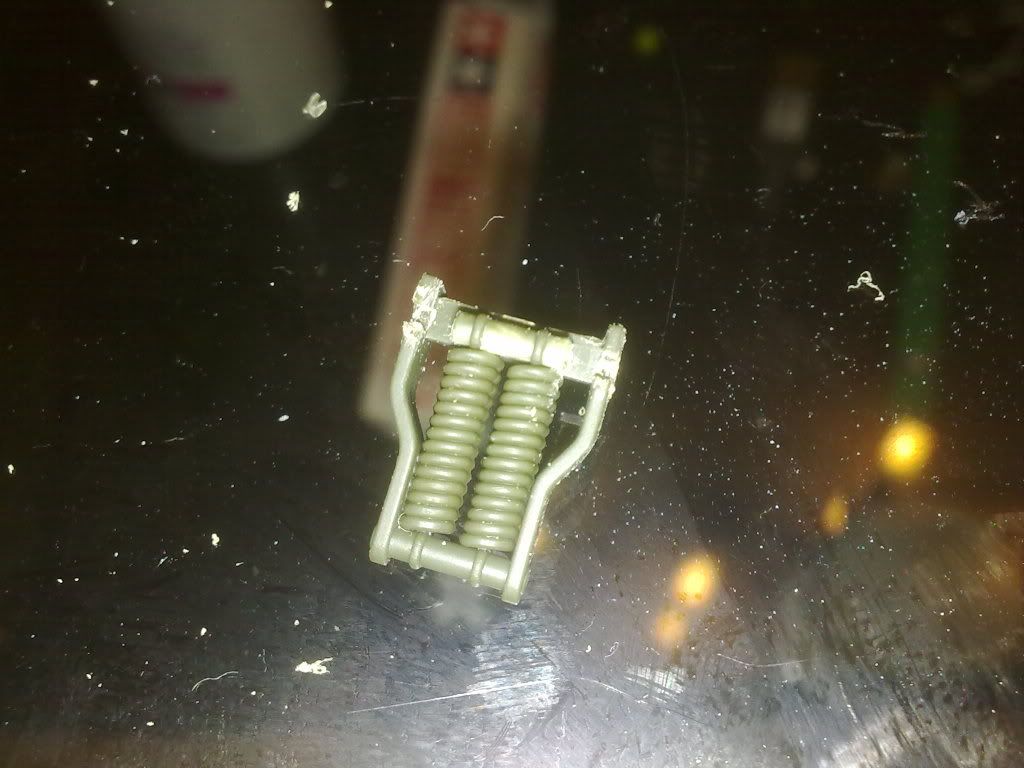

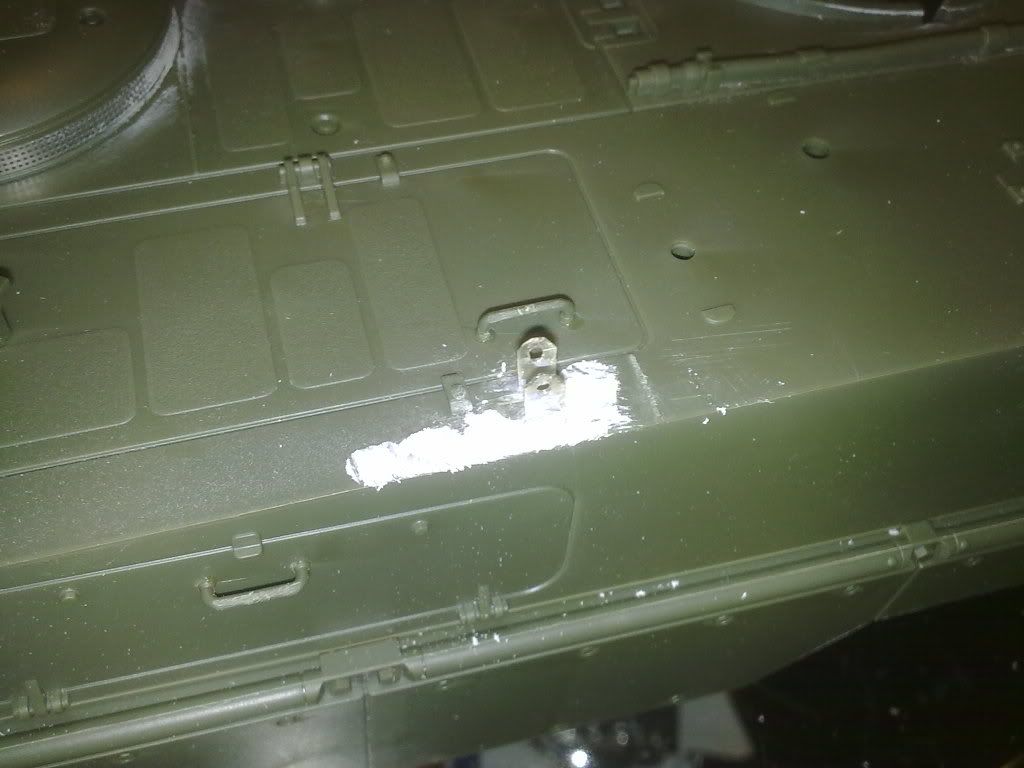

Das Modell ist in meinen Augen schon sehr detailliert, was mir jedoch fehlt sind die Seilhalter, also schnell welche aus Photoätzteilresten gebaut.
|
|
| |
|
|
10.07.2012, 18:54 Uhr
eldisaster
|

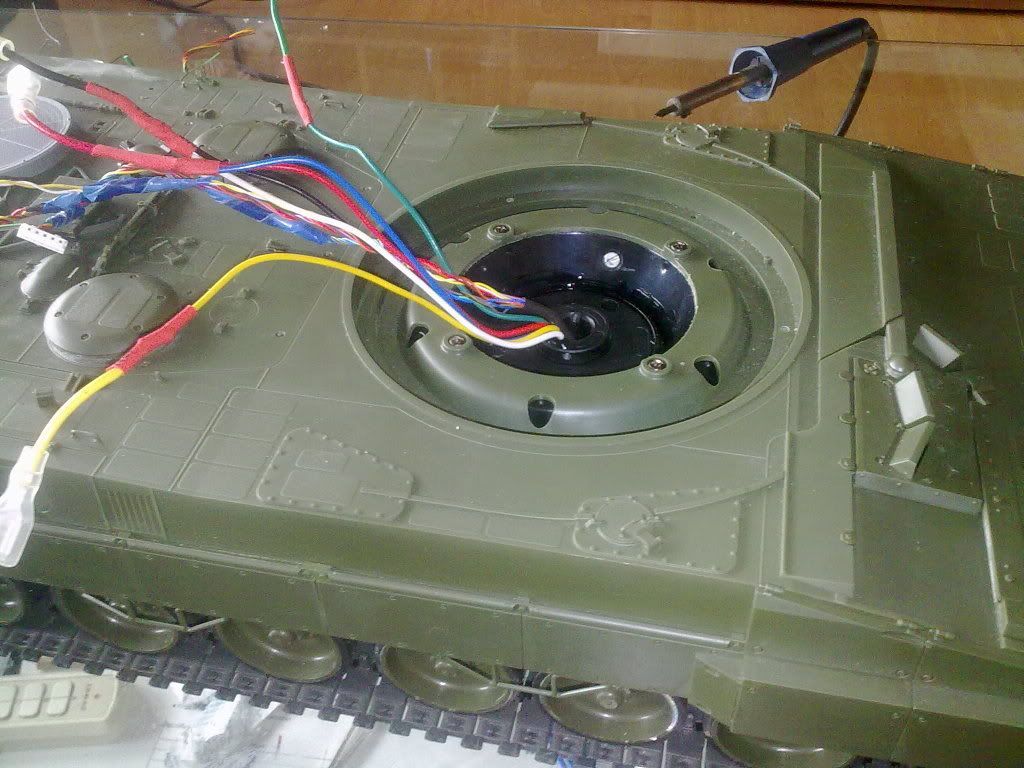

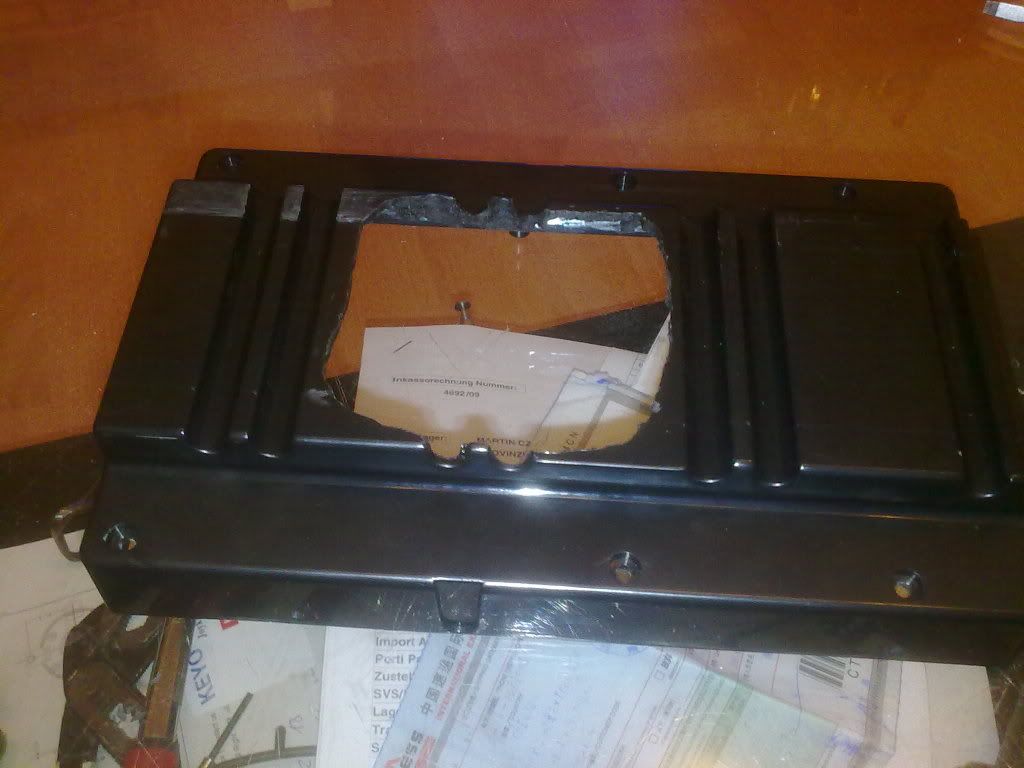

Bei meiner nächsten Idee lasse ich einfach mal die Bilder sprechen, bevor irgendwelche Einwände kommen, es funktioniert einwandfrei...
|
|
| |
|
|
10.07.2012, 19:32 Uhr
kampfgnom
|
Hey Martin,
herzlich Willkommen hier bei uns in der Gemeinde. Dein Baubericht gefällt mir echt gut, besonders die letzten Bilder sind sehr interessant. Da bin ich echt auf deine Komentare gespannt, weil mir da schon einige Fragen aufkommen:
-Ist das wirklich ein Schleifring?
-Wieviele Litzen gehen dadurch?
-Was kostet das gute Stück?
-Welche Ströme und Leistungen kann das Teil ab?
Weiter so mit dem Leo!
Beste Grüße
kevin
|
|
| |
|
|
10.07.2012, 20:25 Uhr
eldisaster
|

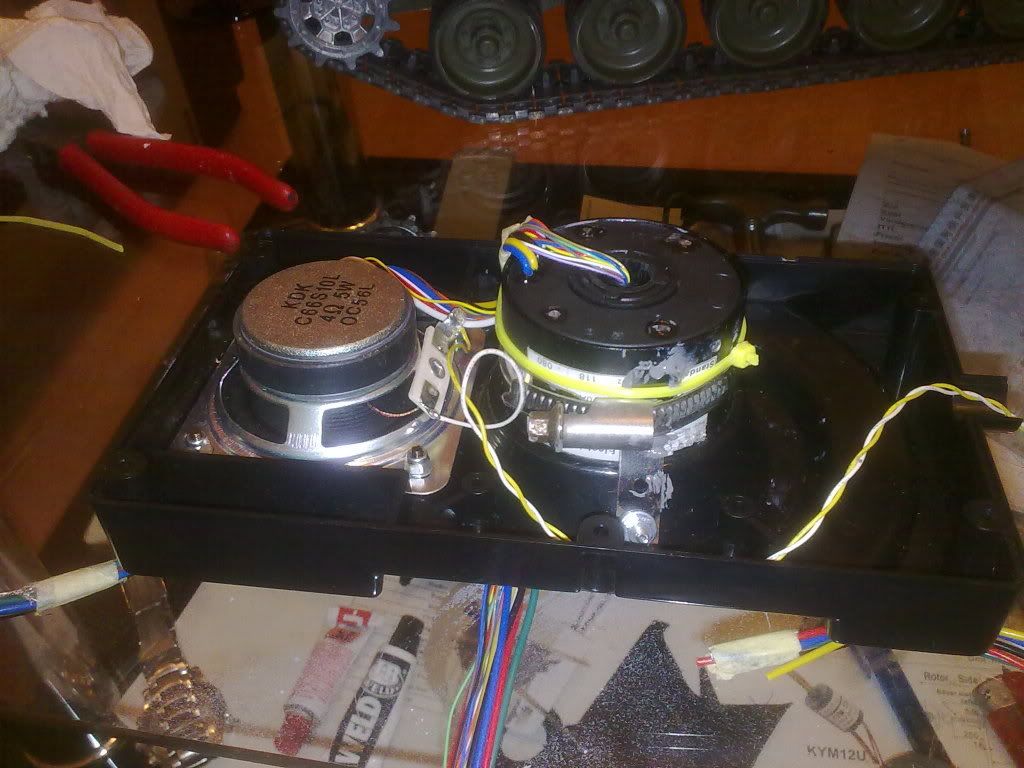

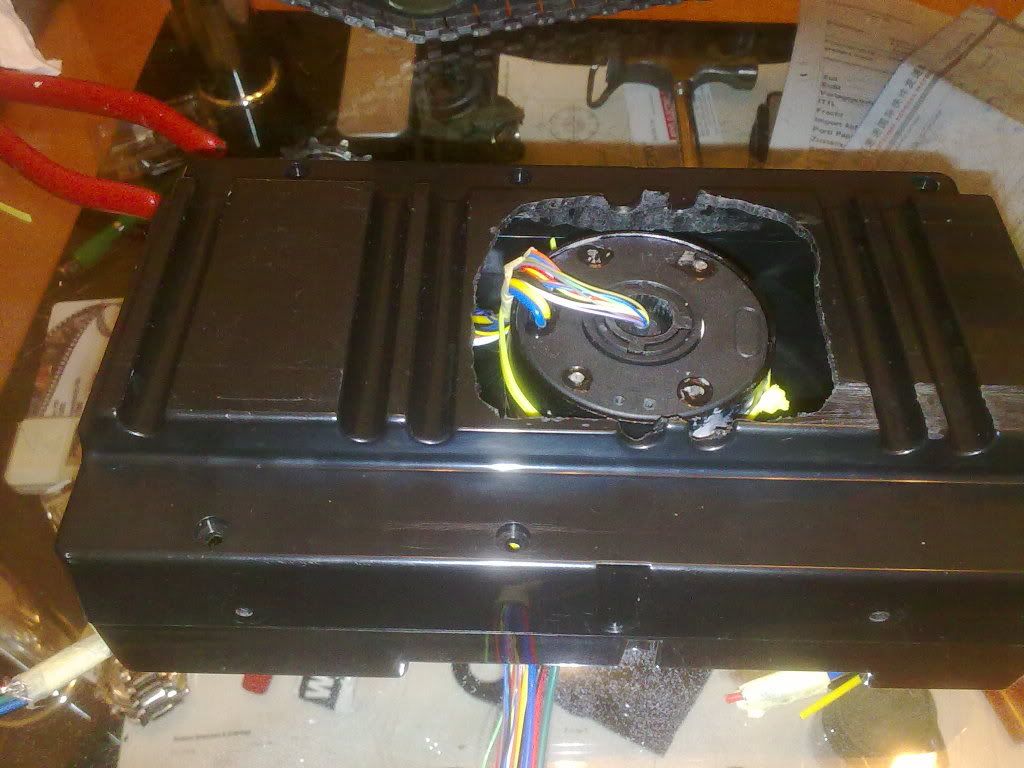

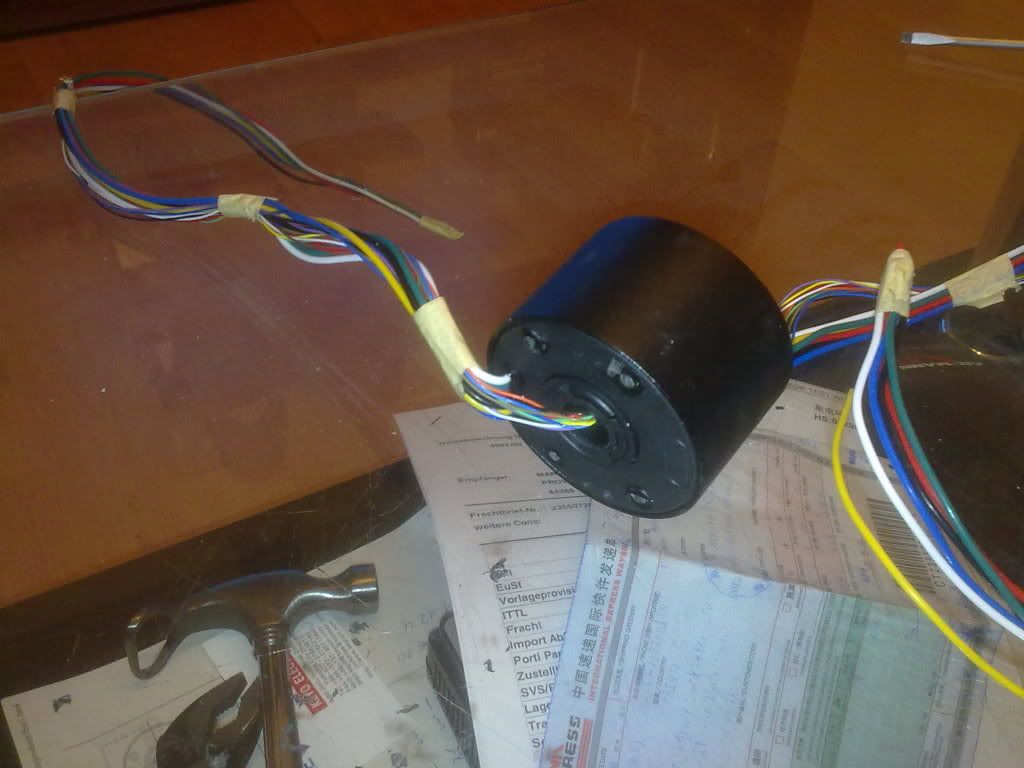

Genau gesehen sind es zwei Schleifringe. Einer aussen für die Antriebsmotoren und ein Miniaturschleifring im ersten Ring für die Signalübertragung.
Gekauft habe ich die Sachen bei Keyo Electric in China über Ebay
Die genauen Daten kann ich mal die Tage rauskramen, ich meine der grosse macht 6 x 10A. Für den Antriebsmotor habe ich, um den Ring zu schonen, jeweils 2 parallel geschaltet. Ströme habe ich noch nicht gemessen, habe beim Lenkmotor vorsichtshalber eine 10A Sicherung eingebaut, ist bisher nicht durchgebrannt.
Innen sind es 12 x 2A.
Gekostet hat mich der ganze Spass mit Steuer etc ca 150 €.
|
|
| |
|
|
10.07.2012, 21:19 Uhr
kampfgnom
|
Hey Martin,
vielen dank für die Info, solche Schleifringe sind echt sehr interessant, besonders der Kleine.
Mach bloß weiter so, dein Leo wird echt top!
Beste Grüße
kevin
|
|
| |
|
|
13.07.2012, 21:25 Uhr
eldisaster
|

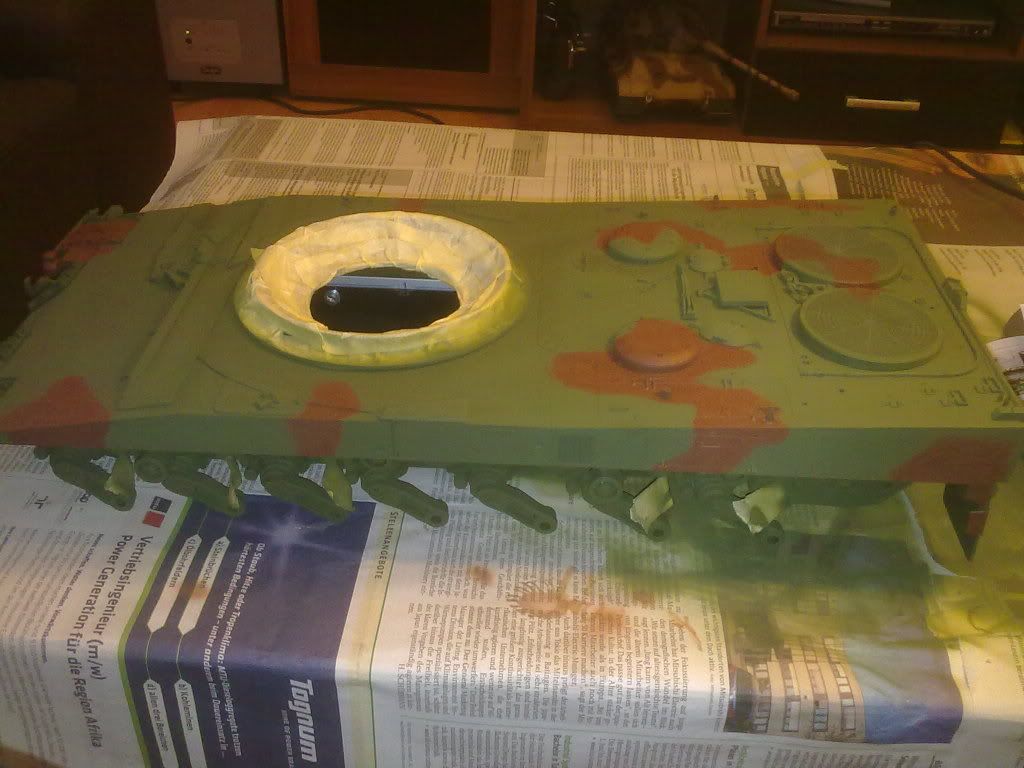

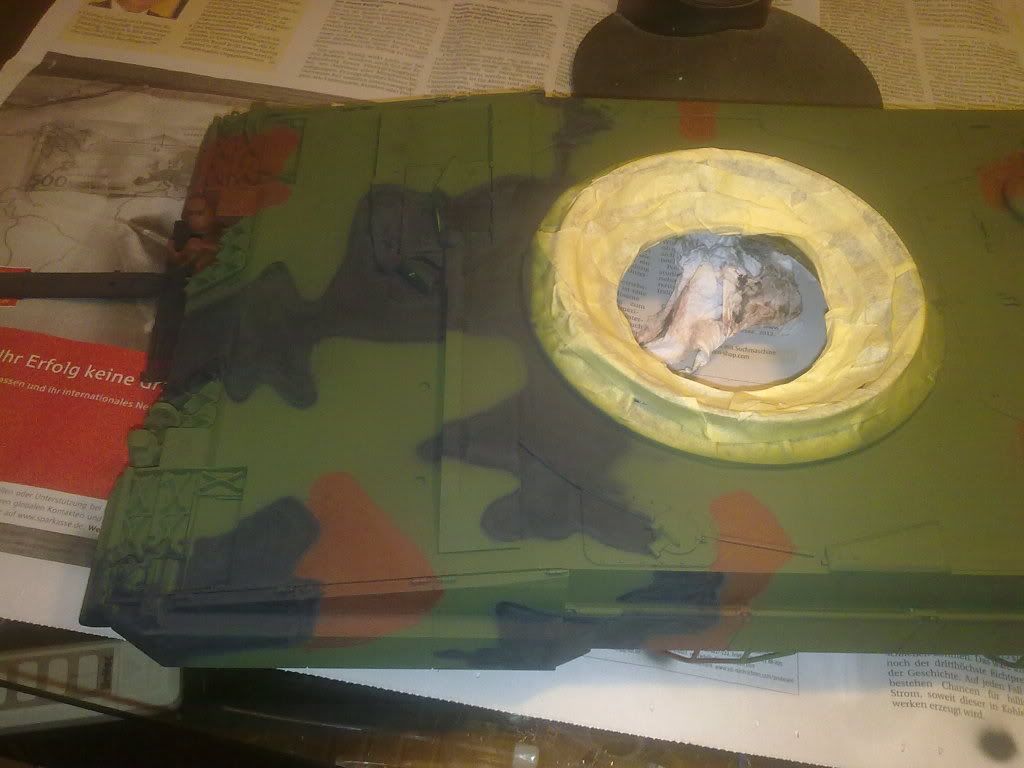

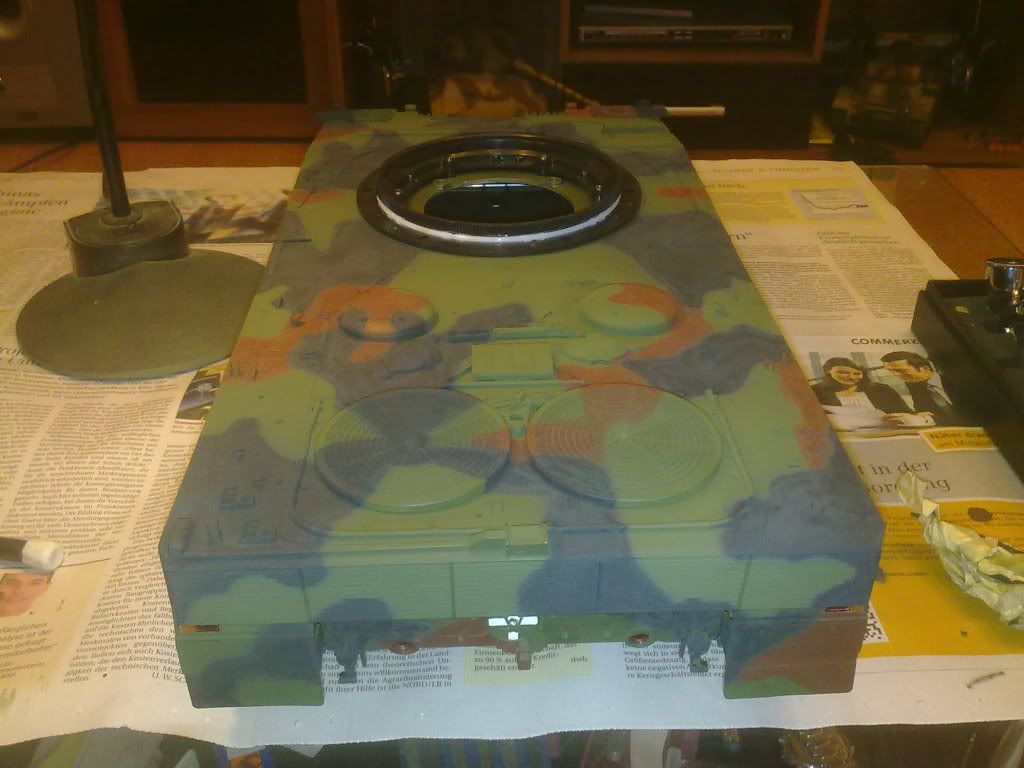

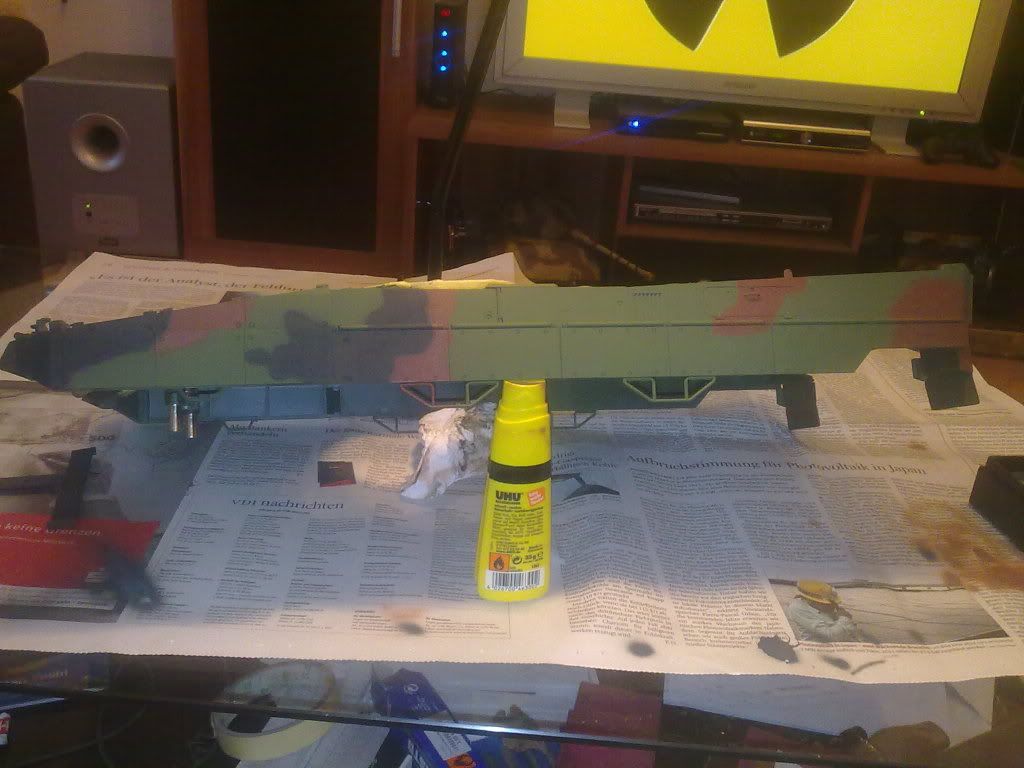

Ein paar Photos der Lackierung.
Ich lackiere mit Tamiya Farben und natürlich freihand
|
|
| |
|
|
Leopard 2 A6
