Die Unterwanne:

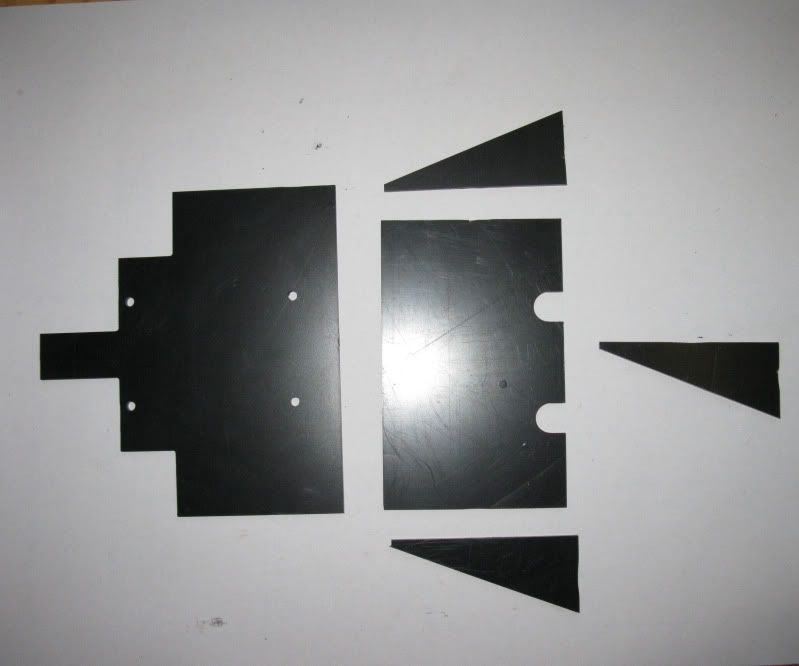

Zuerst kommen die Seitenteile dran, aufpassen, wir brauchen eine linke und rechte Seite, Teile 24 – 27 sowie die 28 (10 Stück)






Teile 24 und 26 sowie 25 und 27 aufeinander kleben, hinten dient ein 3 mm Bohrerschaft und vorn ein 9 mm Bohrerschaft als Führung.






Nachdem die Seitenteile spiegelbildlich zueinander gebaut wurden kommen die Teile 28 an ihren Platz, zur Justierung und Fixierung hab ich 8 mm lange M2 Schrauben mit Muttern hergenommen.






Den Sinn dieser kleinen Scheibchen ? Siehe Bild ! Ich hab mal eine Ringfeder eingelegt, die Scheibchen sind die innere Führung der Federn und das Widerlager für die Achsschenkel.

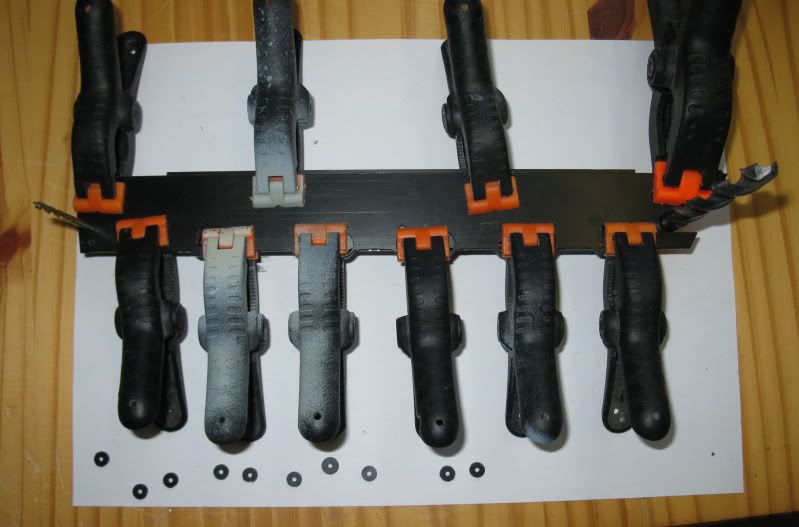

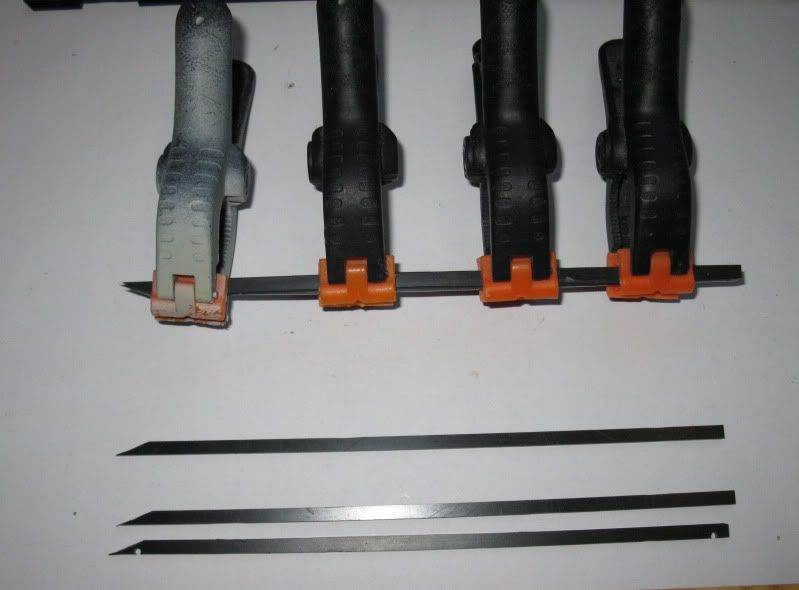

Die Teile 31 mit je 3 Stück aufeinanderkleben, unten möglichst plan, das Teil mit den Justierlöchern nach außen, einmal für links und einmal für rechts.

Wichtig: je glatter die Ausrichtung der Unterseite, desto weniger Nacharbeit ! Zum Aushärten weglegen, und bitte richtig aushärten lassen, das ist für diese Teile superwichtig !!!

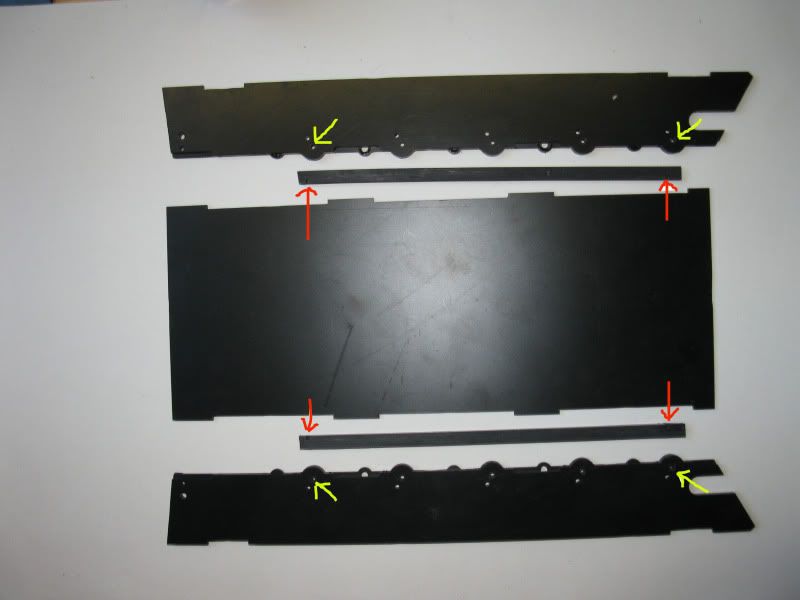

Die Teile 32 bis 34 sind an der Reihe. Teile 34 links bzw. rechtsbündig auf 33 kleben, hinten (da wo die Löcher sind) ebenso bündig. Das dritte Teil 34 möglichst mittig auf 33 kleben.






Am Teil 32 eine kleine Nut mit ner Feile gemacht !

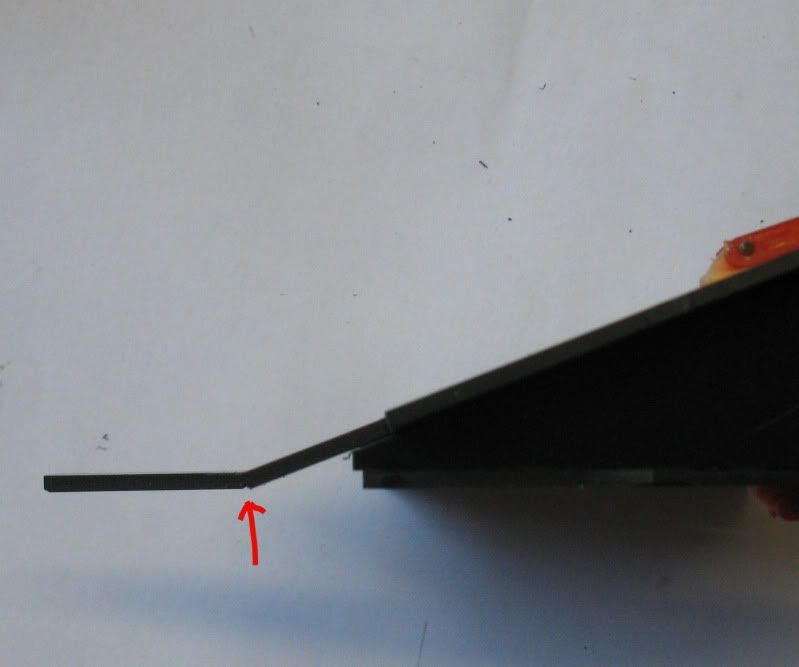

Sauber abgewinkelt

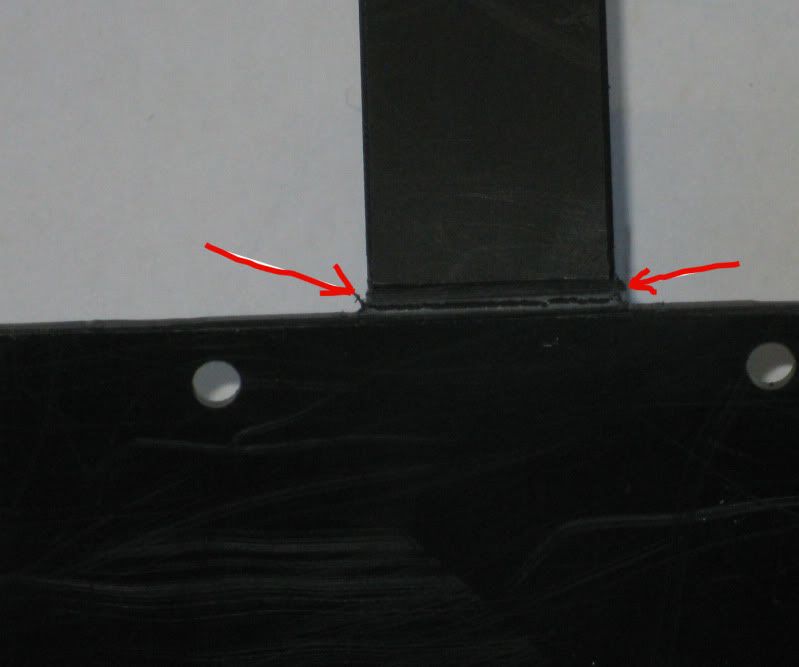

und dann den Riss mit Sekundenkleber und Füllpulver verschlossen, Stabilit o. ä. geht natürlich auch.





... und dann schön glatt schleifen, nen Knubbel kann man an dieser Stelle nicht gebrauchen !

Das Oberteil hinten bündig mit dem Unterteil verkleben, bitte absolut mittig, sonst passt das Teil nachher nicht in die Wanne !

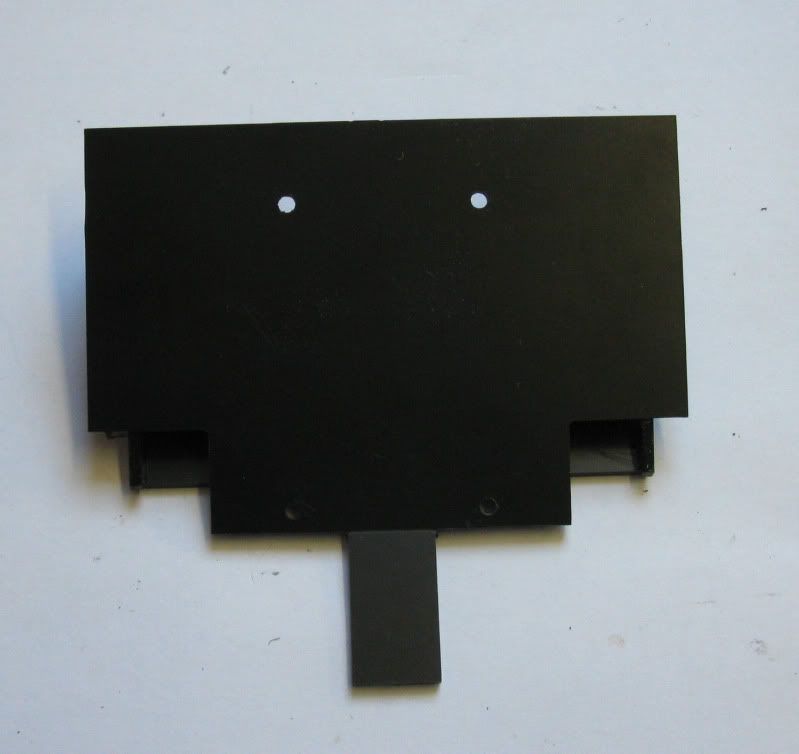

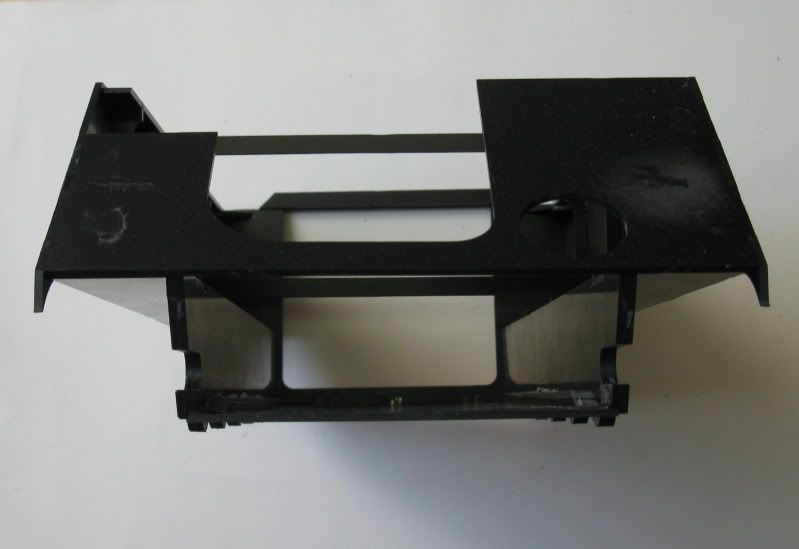

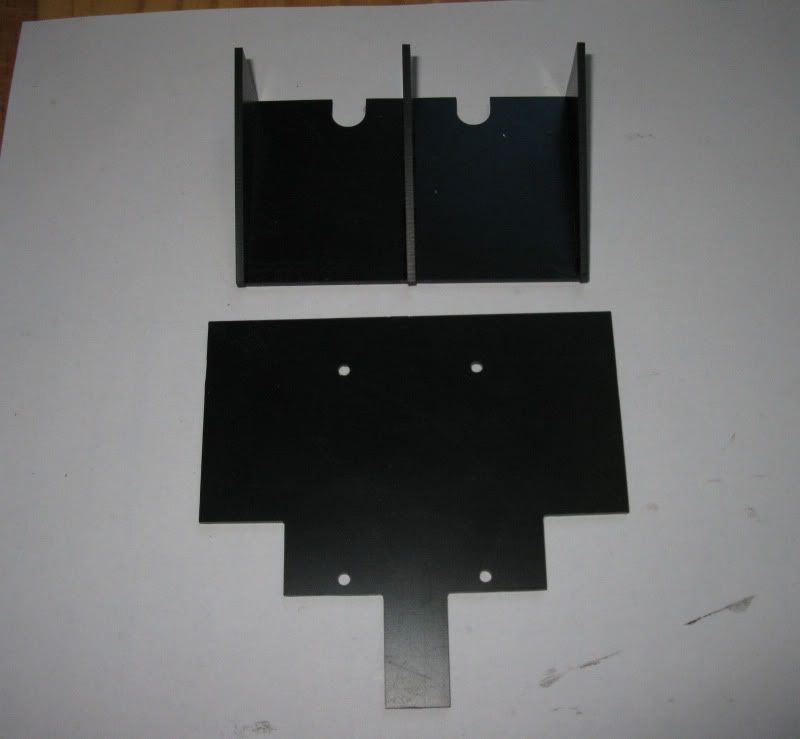

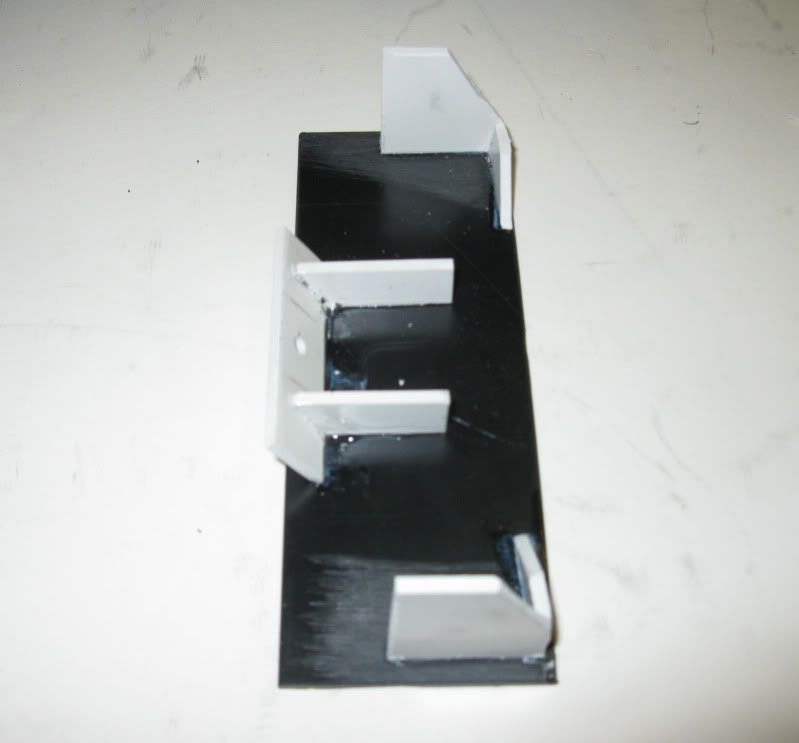

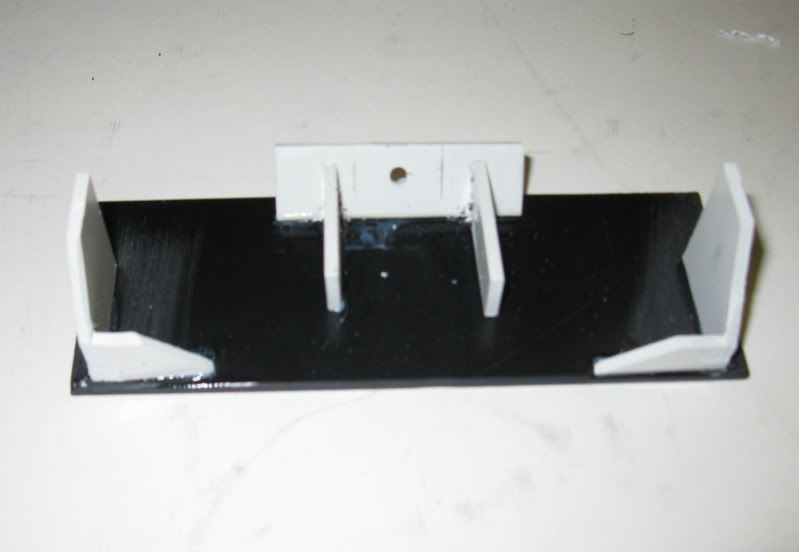

Und was haben wir jetzt da ???? Die Getriebeplatte für die HL-Getriebe !


So, wenn der Kleber gut durchgetrocknet hat nehmen wir uns die Bodenplatte 29 und die Teile 31 wieder vor, auch die Seitenteile sind gefragt.





Durch das erste und 5. Achsschenkelloch stecke ich ein 2 mm Bolzen durch, darauf dann die 31.

Die Seitenwand in die Nuten des bodens, und dann vorn und hinten an Teil 31 auf der Bodenplatte markieren.




Die Teile 31 auf der Unterseite wenn nötig plan schleifen, diese müssen vollflächig mit dem Boden verklebt werden, genau an der Kante der 3 langen Nuten vorbei. Aufpressen nicht vergessen !
Auch hier muß der Kleber ordentlich durchtrocknen !!!!!

Danach sollte die Getriebeaufnahme (Teil 32 - 34 ) ganz genau zwischen die beiden Schienen 31 passen, sollte es noch etwas klemmen, muß seitlich am Getriebeplattenfuß nachgearbeitet werden.

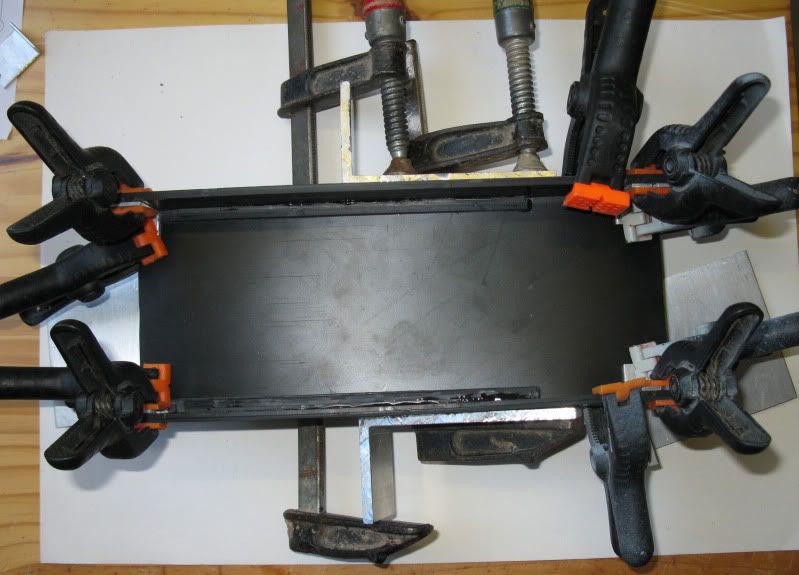

Nun die Seiten der Unterwanne mit reichlich Kleber an der Bodenplatte verkleben, ordentlich befestigen, auf rechte Winkel achten, ggf etwas nachhelfen (so wie ich mit Winkelchen). Sieht wüst aus, muß aber sein !




Wie zuvor auch, gut durchtrocknen lassen !

Nach dem Entfernen der Halterungen steht unsere Wanne fast fertig da !

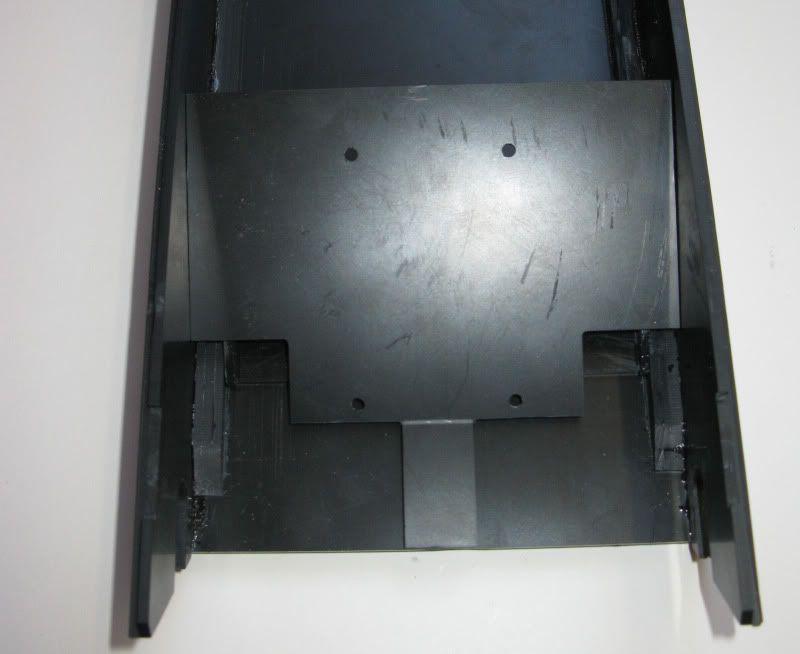

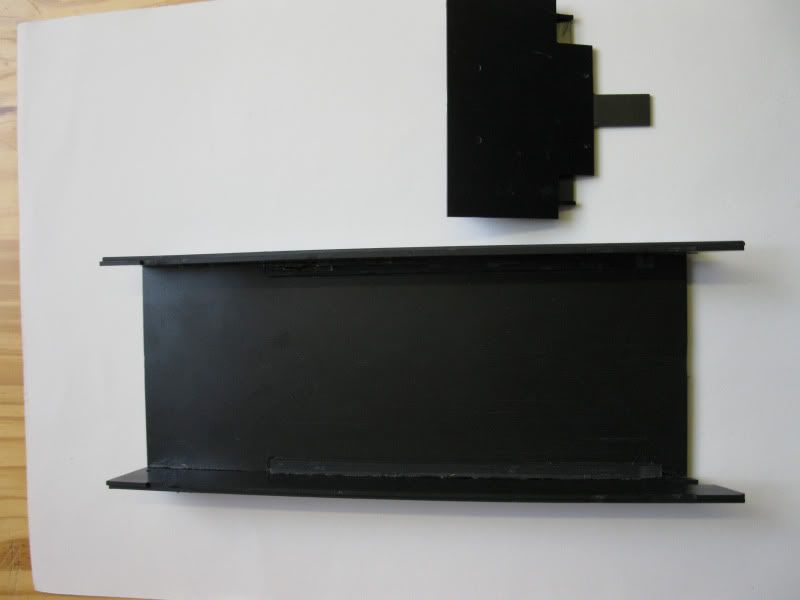

Die Getriebeplatte sollte mühelos dazwischen zu schieben sein !




Gruß
Stephan








--
Suum cuique
      Beitrag 2 mal editiert. Zuletzt editiert von Einheitsdiesel am 21.02.2012 13:31.
21.02.2012, 17:47 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Hab noch ein wenig gebastelt !

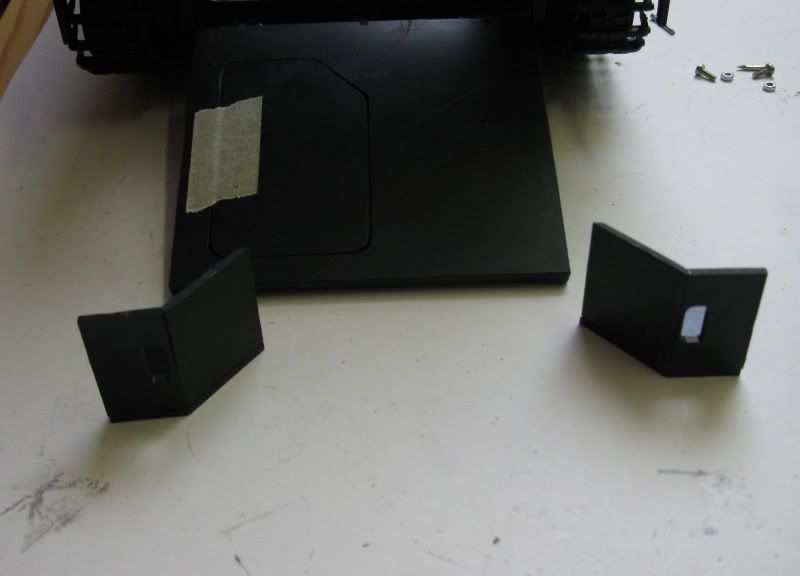

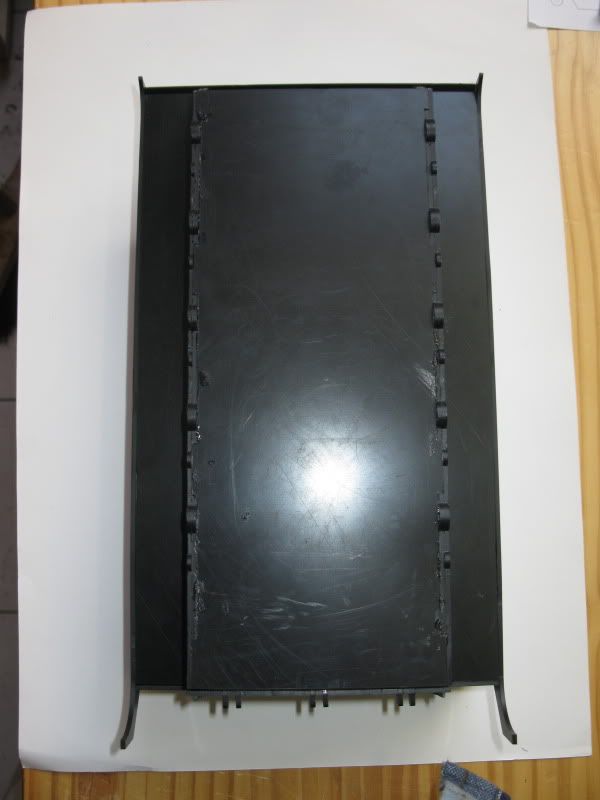

Unterwanne liegt auf Oberwanne:





... und von vorn:

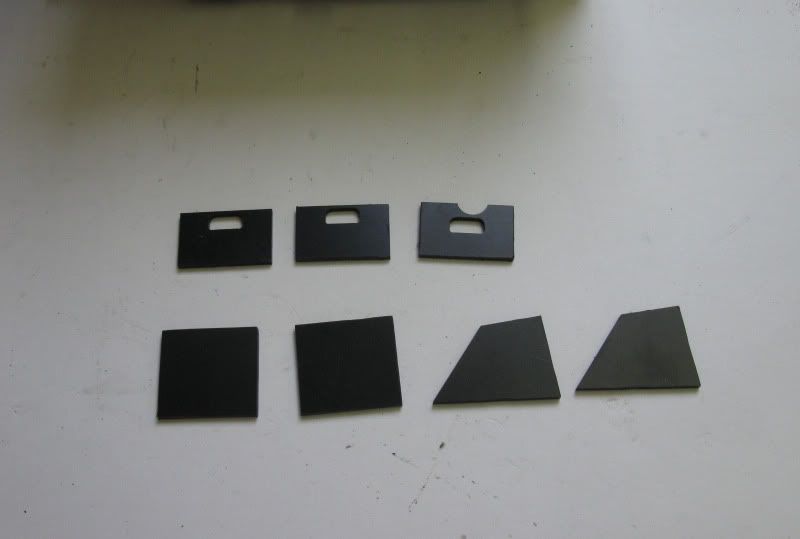

Und gleich an der Lüfterklappe 23 die Schrägung gemacht und Klappenteil 35 angepasst und verklebt.
Damit die Teile aufliegen können hab ich aus der Restekiste 1mm Polystreifen in weiß untergeklebt, auch unter der runden Wartungsöffnung.





Das Unterteil der Motorhaube ist nur mit Kreppband eingeklebt, damit die Abstände stimmen.

Weiter nun mit dem Fahrgestell:

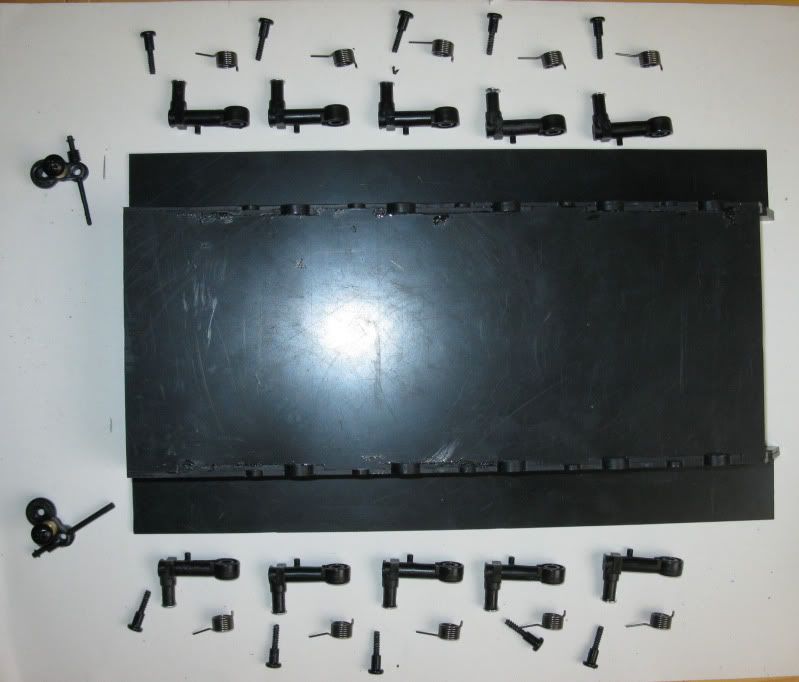

Nun eine Pz III-Wanne geschlachtet und die Teile, die gebraucht werden, ausgebaut.

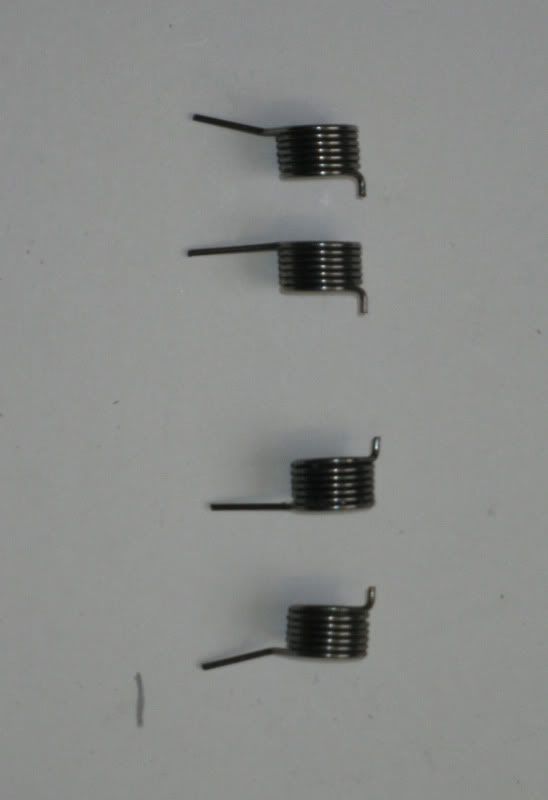

Die Federn sind leicht nach außen gekröpft, das mache ich mit ner Zange wieder rückgängig, sonst stehen die Achsschenkel zu weit nach außen ab.

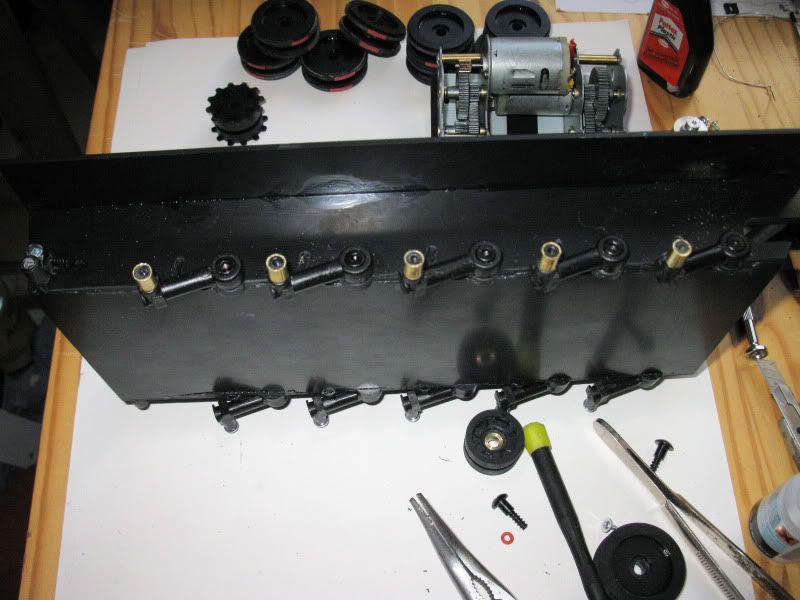

... und so sieht die Unterwanne mit Achsschenkelchen aus !




Bevor die Bolzen eingedreht werden werden die Löcher zuerst mit nem 2 mm Bohrer, danach mir nem 2,2 mm Bohrer aufgebohrt; das "Scheibchen" Nr. 28 mit nem 3 mm Bohrer nur 2 mm tief eingebohrt. Damit die Bolzen auch problemlos reingehen !


Gruß
Stephan
--
Suum cuique
      Beitrag 1 mal editiert. Zuletzt editiert von Einheitsdiesel am 21.02.2012 21:13.
22.02.2012, 08:54 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Hab gestern abend doch noch ein wenig vorgearbeitet, daher geht´s jetzt weiter !

Kommen wir nun zu dem Bauabschnitt, auf den alle so gespannt warten: Die Laufrollen !

10 Laufrollen, 2 Triebkränze, 2 Spannrollen, macht zusammen 164 Einzelteile ...

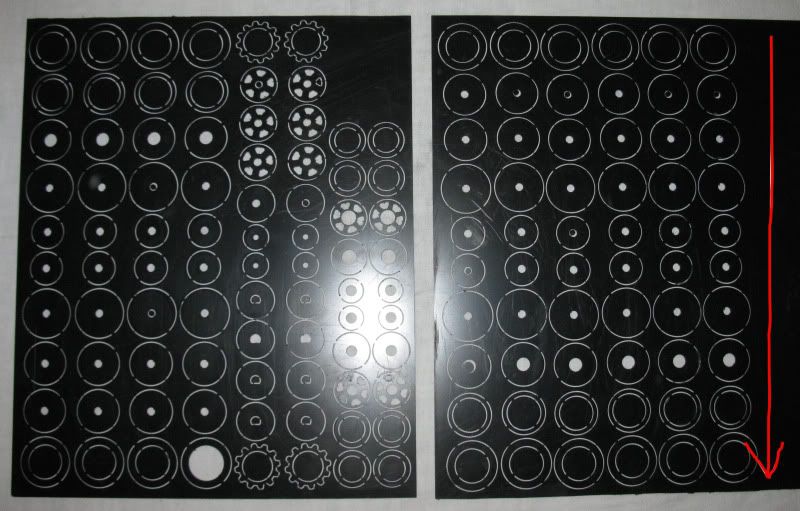

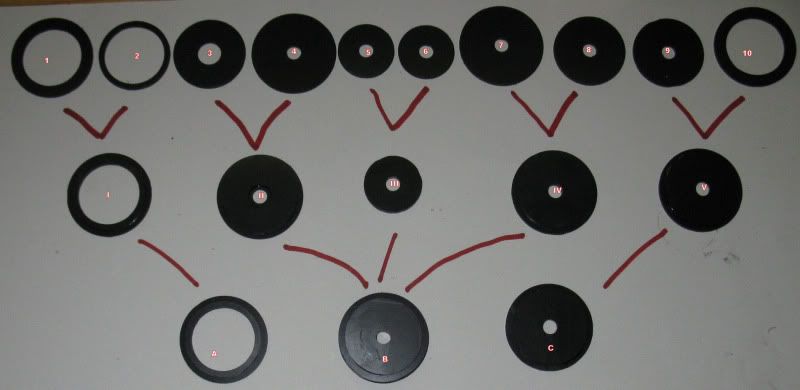

die ersten 4 Reihen von oben nach unten sind 4 Laufrollen, dann 2 triebkränze, 2 Spannrollen, dann wieder 6 Laufrollen, dem Pfeil folgend von innen nach aussen.

Die Laufrollen haben Innenbohrungen von 6 mm, die Achsen haben nur 5,4 mm. Wer nun möchte kann Messinghülsen über die Achsen ziehen, 6x0,3 mm (z.B. bei http://www.modellbauhandel-fiedler.de), oder auch noch Kugellager einplanen (dazu ist jetzt die beste Möglichkeit, da noch nix zusammengeklebt ist).

Ich bau die Laufrollen jetzt mal einfach so auf...




1 + 2 aufeinander kleben, innen bündig, 3 so genau wie nur irgend möglich auf 4, 5 + 6 mittels 6 mm Rundmaterial zentriert verkleben, ebenso 7 + 8, 9 nun wieder so genau wie möglich zentriert auf 10.

Ergibt die Teile I - V. Alles gut durchhärten lassen ( ich habs über Nacht liegen lassen).

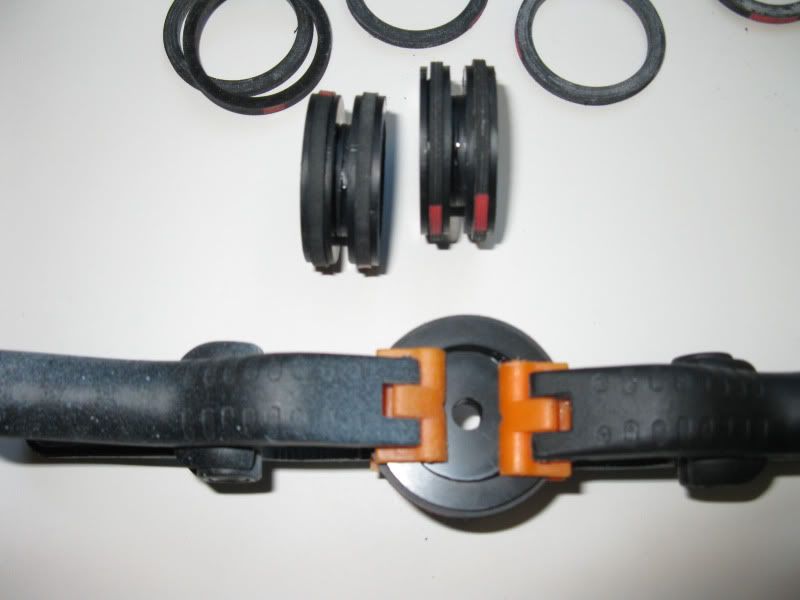

II + III + IV mit Zentrierdorn zu einem Stück verkleben, zusammenpressen nicht vergessen.

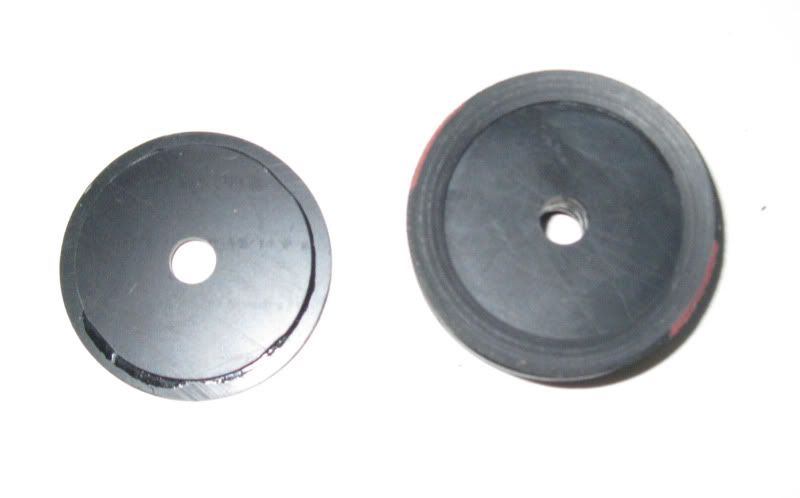

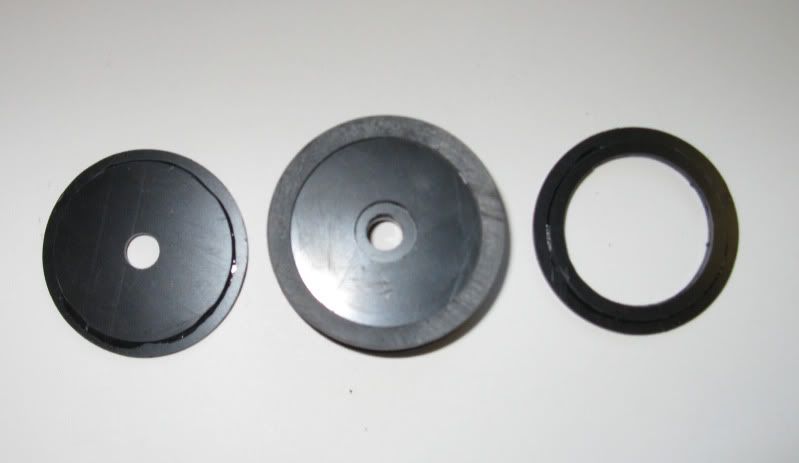

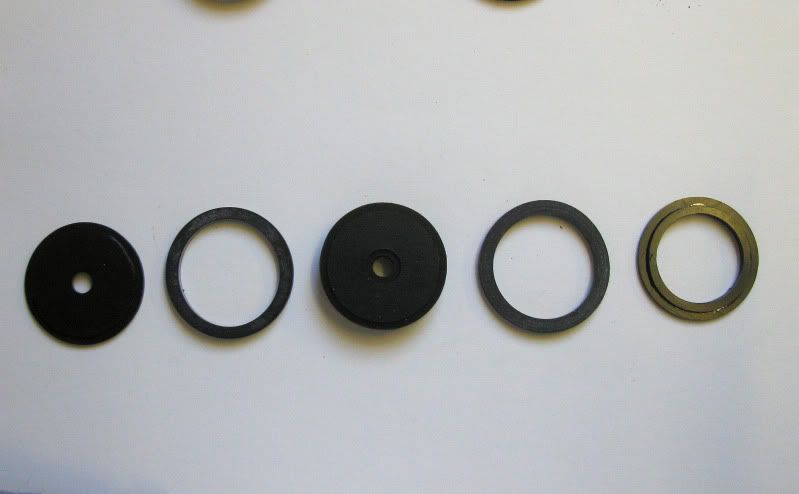

Heute früh hab ich damm die Laufrollengummis dazu genommen, es sind handelsübliche Gummidichtungen in 3 mm Stärke.




Der erste Gummiring über B drücken und dann mit C vollflächig verkleben,




ebenso mir A verfahren, das ganze nochmals verpressen !

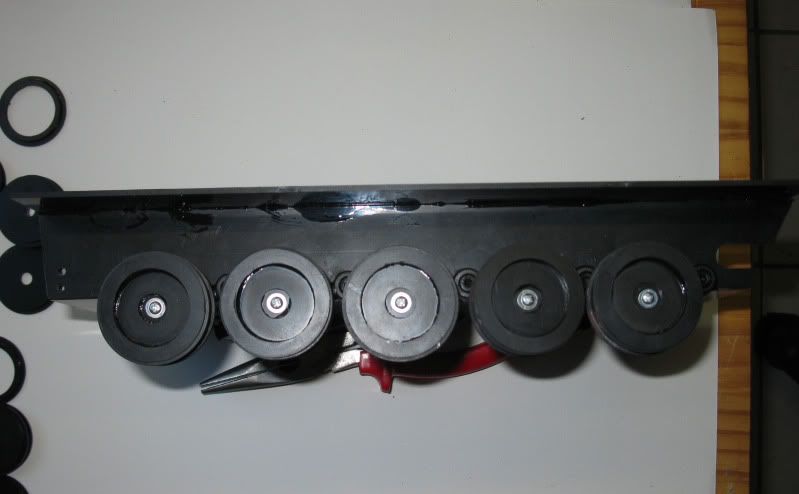

Oben im Bild die ersten (fast) fertigen Laufrollen.

Nun Gruppenbild mit Wanne !




Die äußere Kontur der Laufrollen hat noch 90° Winkel, aber das kann man mit einfachsten Mitteln ja ändern, sprich einspannen, in Drehung versetzen und konisch anarbeiten. Dazu später mehr.

Gruß
Stephan


--
Suum cuique

23.02.2012, 13:25 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Hallo zusammen,

es gab die ersten Fragen wegen dem Anschrägen der Platten, genauer vorn oben Frontbereich.
Bei der Anschrägung hilft nur rantasten. Das Oberdeck zur Frontplatte, welche unter 45 ° geneigt ist.
Der Winkel hat innen gesamt 135 ° , wenn die Frontplatte unbearbeitet bleibt sollte der Winkel an der Fahrerluke also 45 ° sein. Das gleiche gilt für die Lüfterklappe.

Gruß
Stephan

:dance1:
--
Suum cuique

23.02.2012, 15:22 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Doppelt gemoppelt ! daher editiert !
      Beitrag 2 mal editiert. Zuletzt editiert von Einheitsdiesel am 23.02.2012 22:40.
27.02.2012, 16:26 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


So, ich hab mir gedacht, ich mach mal das Laufwerk fertig!

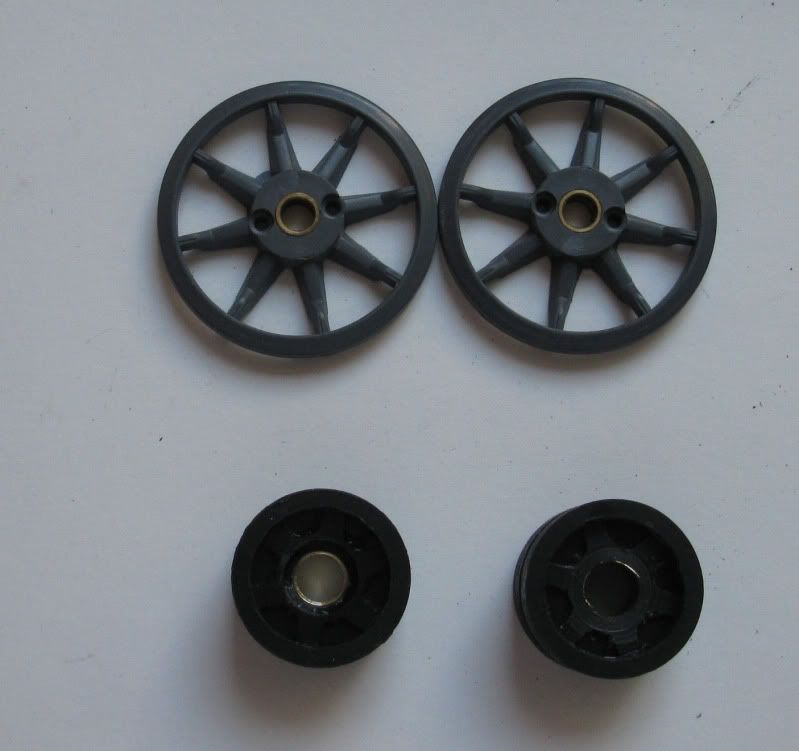

Zuerst hab ich die Triebkranzteile (wie auf dem Fräsbogen vorhanden, von oben nach unten) zusammengeklebt. ich kann´s gar nicht oft genug sagen, äußerst sorgfältig arbeiten, sonst werden die Teile krumm und schief !

Das gleiche gilt für die Spannrollen.

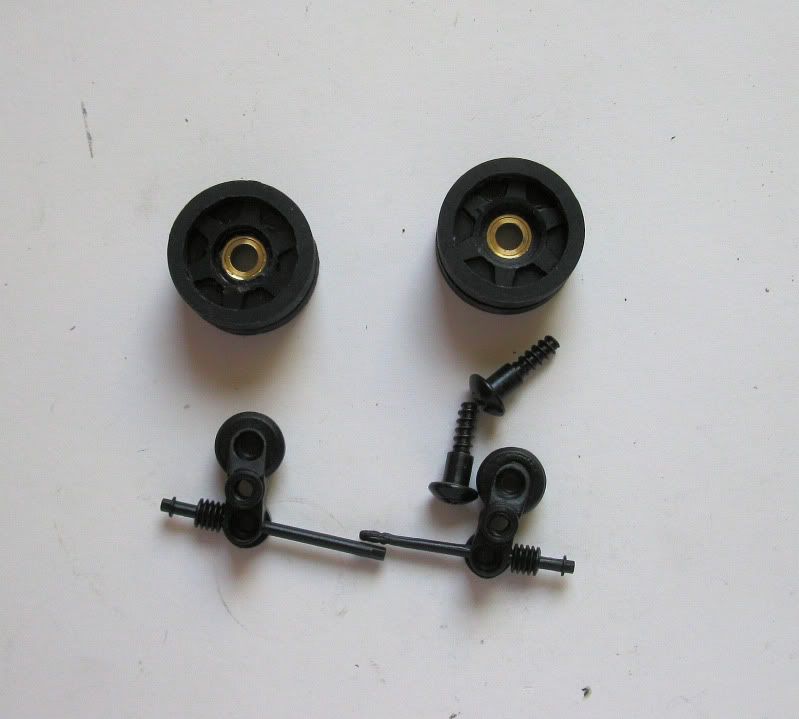

Innen hab ich handels-(Baumarkt-) übliche 8x0,5 mm Messingrohrstückchen eingeklebt, dann aus den Pz III Spannrollen die Messingbuchsen genommen, die sind aussen 7 mm




Die Kunststoffkettenspanner werden etwas eingekürzt




und dann mit ner M2,5er Schraube an die Wanne geschraubt. Die Achsstummel sind mit 6x0,3 mm Messingrohr auf 6 mm Aussendurchmesser gebracht, dann passen die Laufrollen perfekt auf die Achsen.




Auf diese Weise hat man aber auch ganz schnell ein passendes Innenmaß für Kugellager geschaffen.

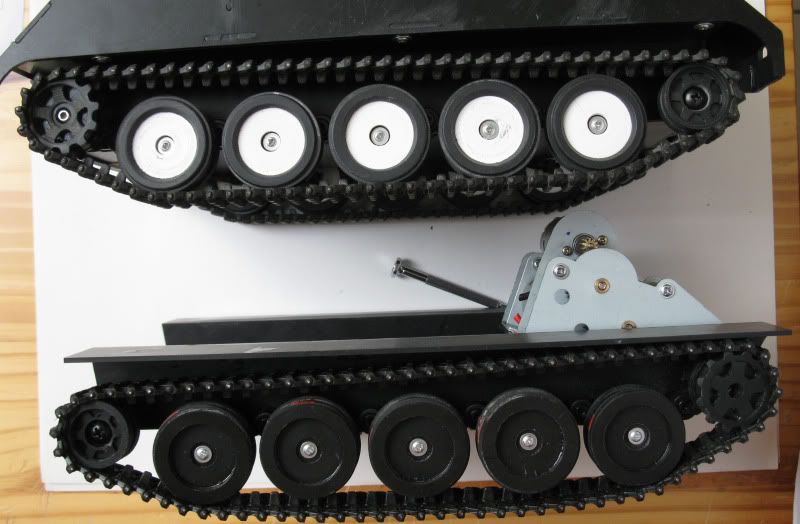

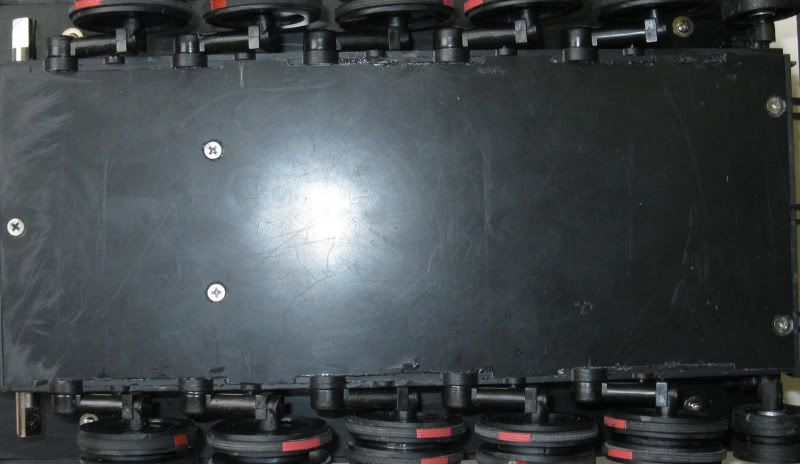

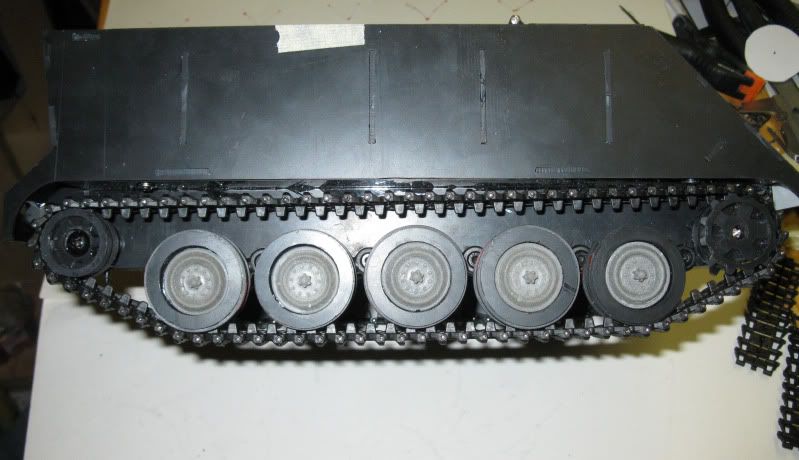

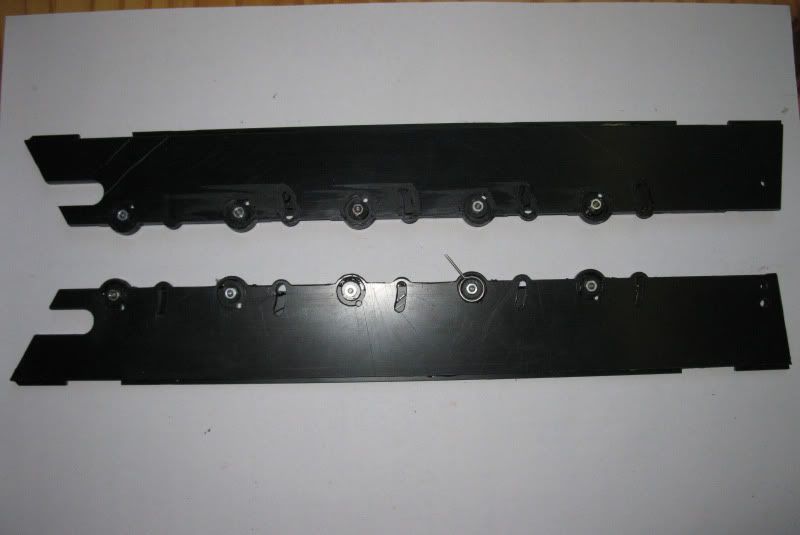

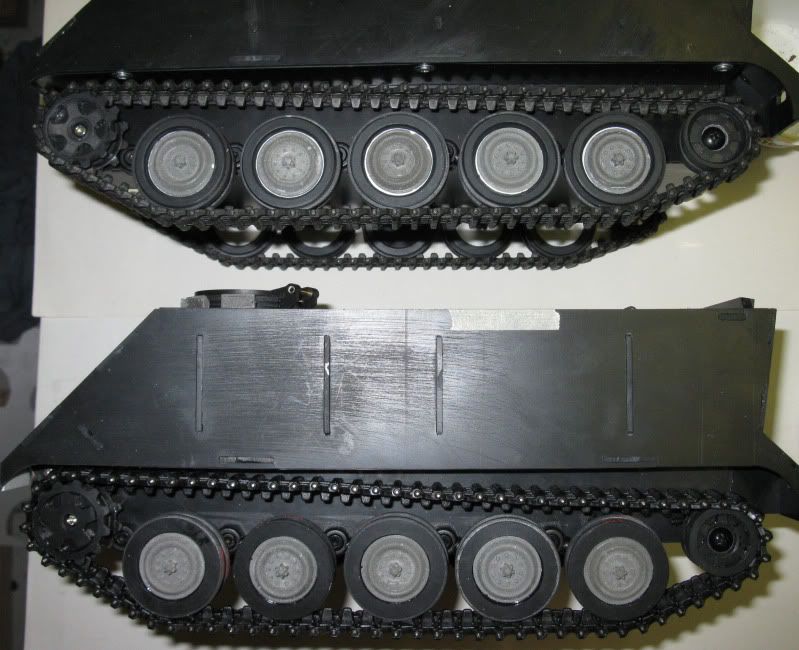

Nun das Laufwerk komplett von der Seite, das Untere hat die Teile ohne Nachbearbeitung, beim Oberen wurden die Flanken angeschrägt und die Spannrolle sowie der Triebkranz ausgedreht.




Die Bearbeitung geht recht gut mit ner im Bohrfutter einer eingespannten Bohrmaschine befindlichem Gewindestabs, auf welchem die Laufrolle gespannt wird und mit nem Schabeisen (Cutterklinge o. ä.) vorsichtig angearbeitet wird. Eher mit niedriger Drehzahl arbeiten.

Die Kette wurde um 13 Glieder gekürzt.

Gruß
Stephan

--
Suum cuique
      Beitrag 1 mal editiert. Zuletzt editiert von Einheitsdiesel am 27.02.2012 16:29.
28.02.2012, 19:59 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Hallo und guten Abend,

ich mach denn mal fertig !

Die Frontplatte:

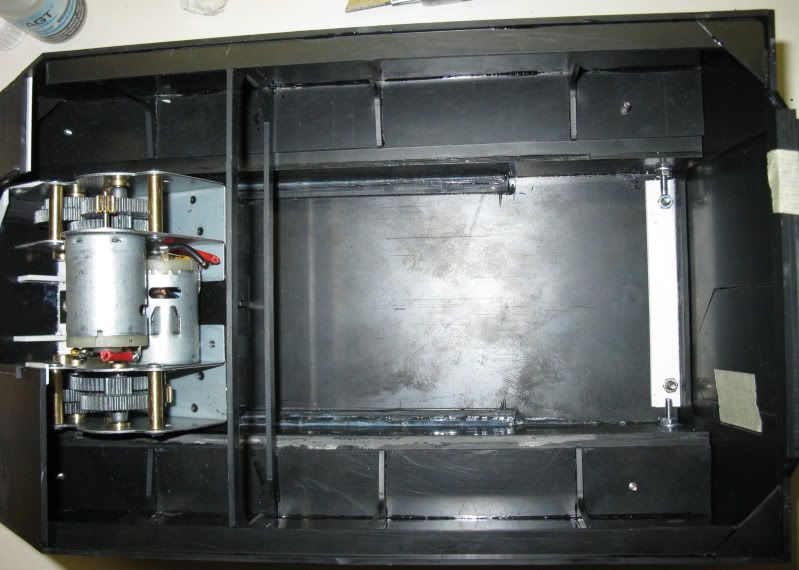

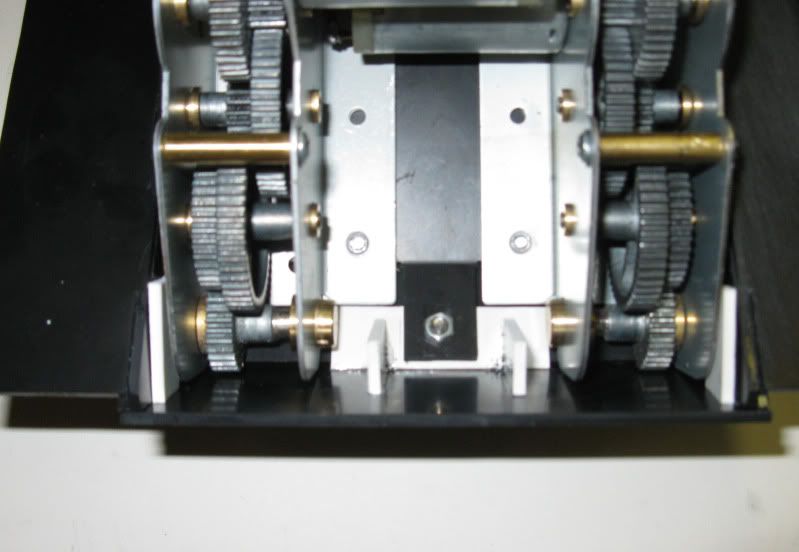

Nachdem die Getriebe auf der Halteplatte fest sind wird dieses eingeschoben. Der lange Finger vorn wird längenmäßig angepasst, so das die Getriebe an die Frontplatte anstossen.




Die nachfolgende Konstruktion darf jeder machen wie er will, dies ist nur ein Beispiel, daher sind die eigenen Teile in weiß. Unten hab ich ein 2mm starkes Polyteil an die Frontplatte geklebt, seitlich 2 Führungen auch in 2 mm Material.




2 Streifen zur Aussteifung dazu ! Auch links und rechts hab ich Streben dazugeklebt, die Schrägen der Wanne vorn mit übernommen




Unten und an den Seiten ist die Front mit der Wanne verschraubt, damit ich bei Bedarf an die Getriebe komme. Auf dem nächsten Bild sieht man nun alle Befestigungspunkte.

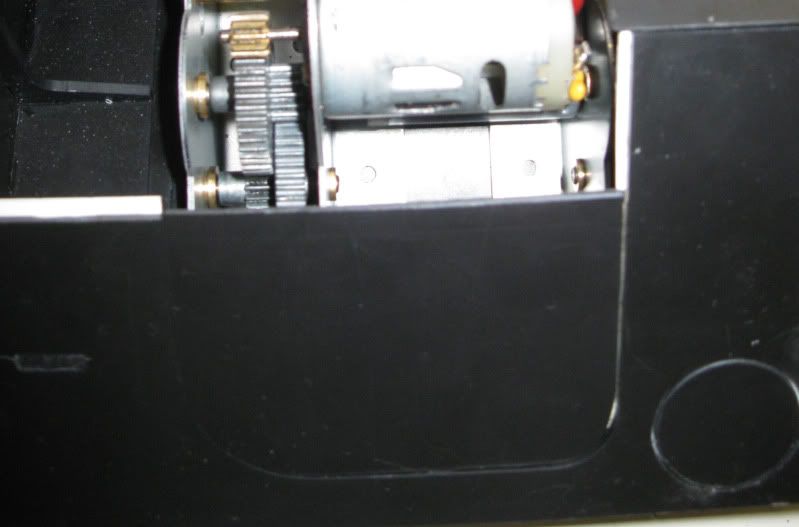

Vorne unten drei Senkkopfschrauben M3, um das Getriebe zu fixieren. Hinten 2 Stück, um den Heckbereich fest zu bekommen. In den Kettenkästen je vorn und hinten eine Halteschraube.

Ist kein MUSS, man kann auch de Oberwanne mit der Unterwanne verkleben, dann spart man sich auch die aufwändige Frontblechkonstruktion. Aber wie bekommt man dann wieder die Getriebe raus ?

Egal ...

Die hinteren Schutzbleche sind dran, ich hab die Teile nicht mehr nummeriert, ich denke, die erkennt man




Da es fast so viele Versionen mit Kanal im linken Kettenschutz als auch ohne gibt, hab ich das Teil ganz rechts dazugezeichnet. Um dies einzubauen braucht es etwas modellbauerisches Geschick, da der Kanal konisch ist und "geschnitzt" werden will ! Die Arbeit mach ich mir jetzt aber nicht !




Die rechteckigen Platten bitte beidseitig anschrägen, stumpf auf die Seitenwände kleben ...




...dann noch die Teile mit den Trittlöchern, und das fertige Teil an die Heckwand geklebt.




Die Motorklappe:

Das Unterteil einpassen und mit Kreppband festhalten.

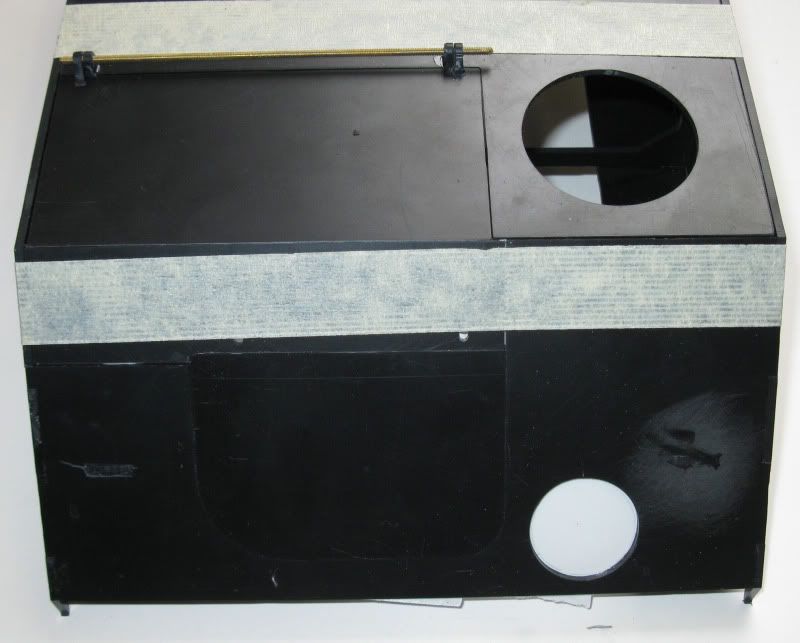

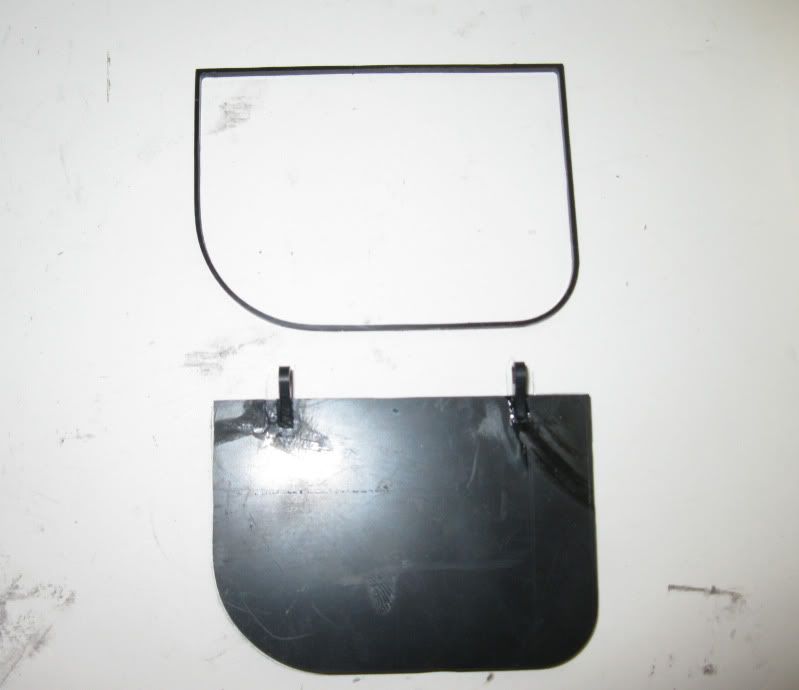

Die Motorklappe mit den Scharnieren versehen und die Gegenstücke in der Lüfterklappe verkleben (wie das geht hab ich ja schon ausreichend gezeigt), nachdem der Kleber hart ist die Klappe anpassen und mit dem Unterteil verkleben. Danach sollte es so aussehen:

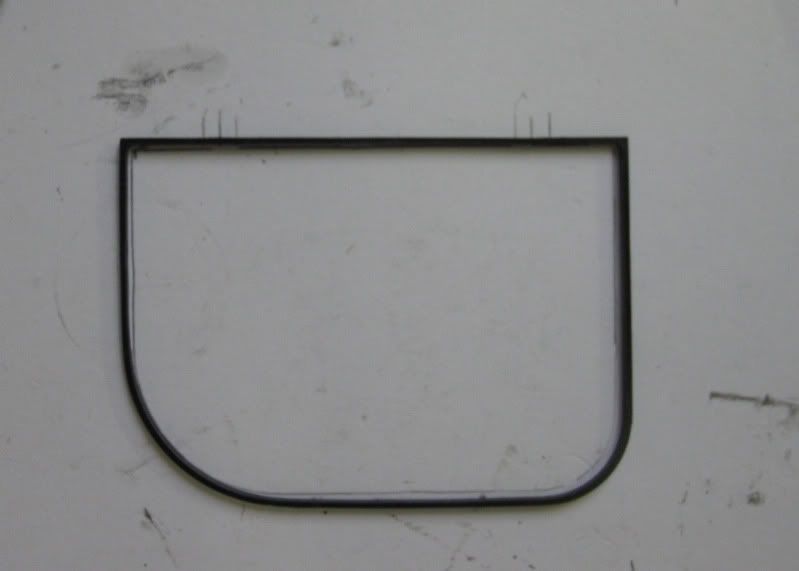

Der dünne Rahmen um die Motorklappe:

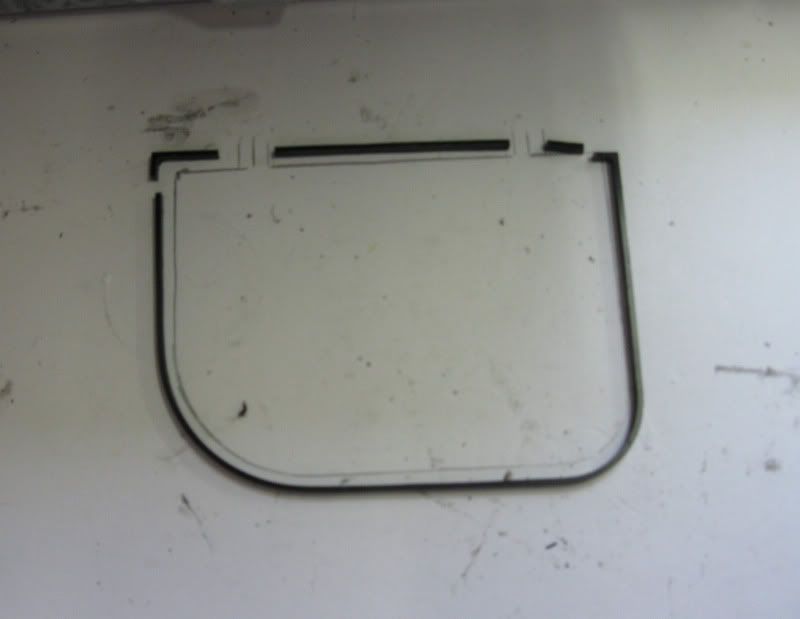

Die Motorklappe hinlegen und ringsrum abzeichnen, wichtig sind die Stellen, wo die Scharniere sitzen, die Gegenstücke der Scharniere nicht vergessen !







Nun den Rahmen zertrennen




und die Motorklappe /Lüfterklappe wieder auf´s Modell setzen, dann die Rahmenteile verkleben.




ich hoffe, man kann es gut erkennen.

Die Abschleppösen zusammengeklebt und am Fahrzeug befestigt

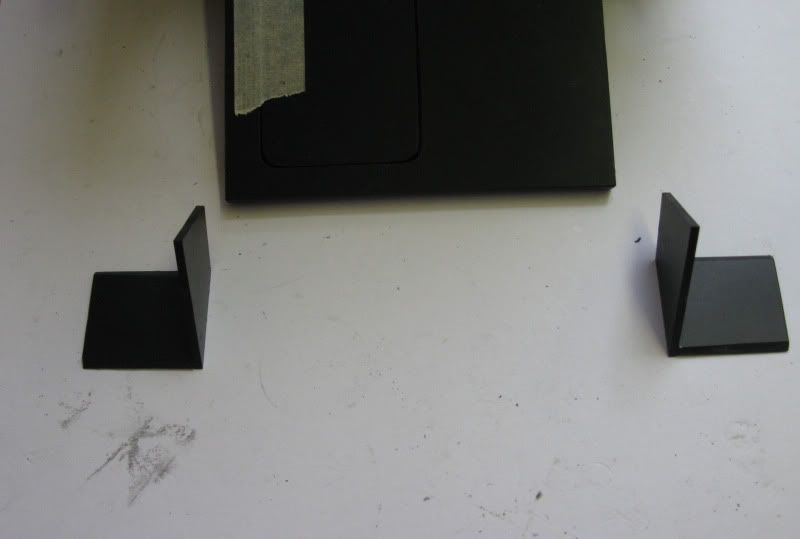

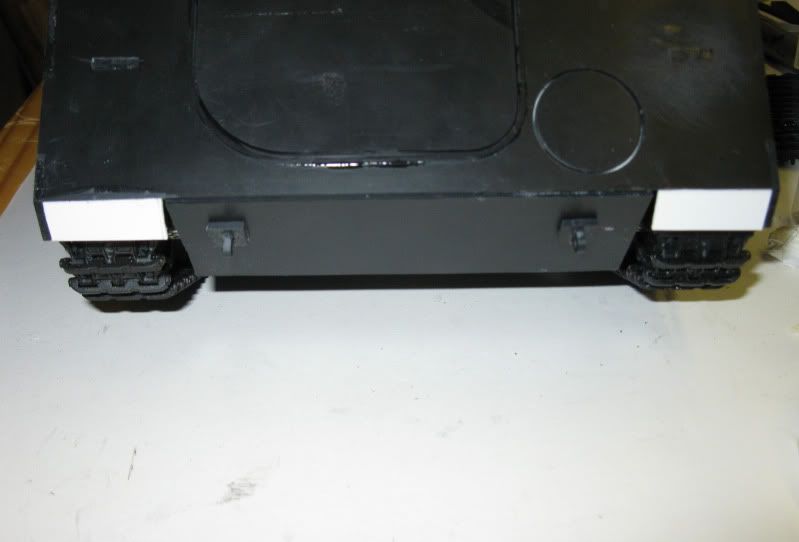

Die kleinen weißen Abschlussbleche des Kettenschutzes hab ich aus 1 mm Poly gemacht, in 2mm Fräsmaterial wären sie viel zu dick, daher sind die nicht mit bei.

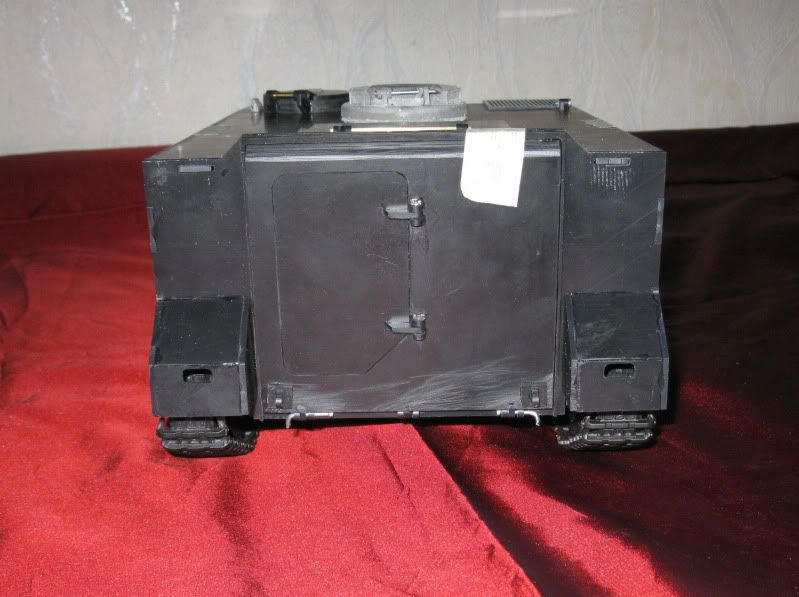

Nicht über die merkwürdigen Stifte an der Heckklappe wundern, die sind nur provisorisch ! Die passenden Schrauben sind noch nicht da !

Die beiden langen Streifen (kamen am Anfang vom Bericht vor) hab ich nun auf die Spanten aufgeklebt (das Oberdeck kann jeder fest machen wie er will, schrauben, kleben, Magnete o.ä.), das ist das Auflager des Oberdecks.

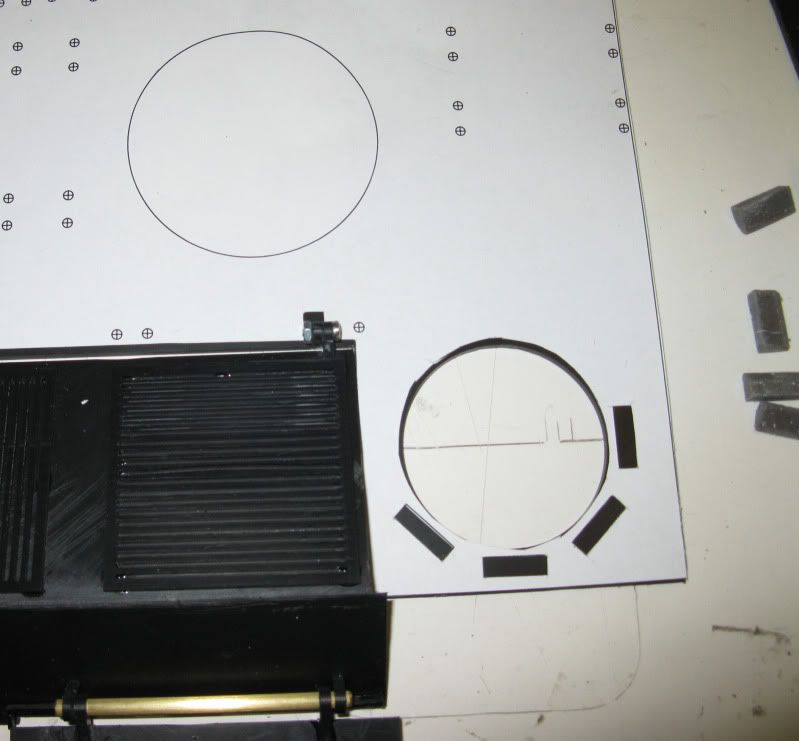

Weil das Oberdeck grad ab ist mach ich da mal weiter. Die Bohrschablone hab ich schnell (und unsauber) ausgeschnibbelt, damit ich ne Vorlage für die Fahrer-Winkelspiegel hab. Ach ja, die Lüftergitter hab ich ja auch schon aufgeklebt !

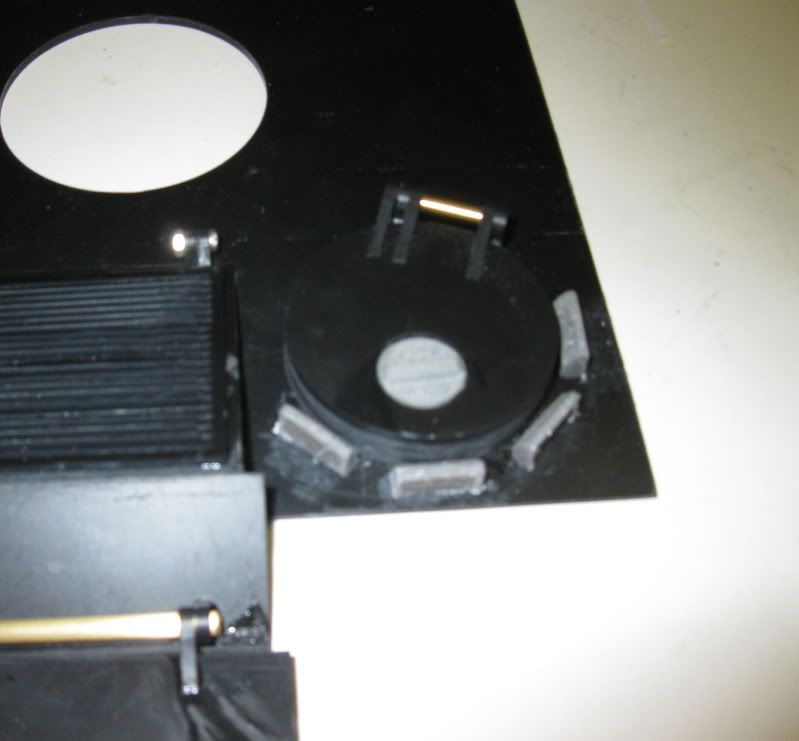

Und die Spiegel sind dran




So, Oberdeck drauf, mit Kreppband festgepappt und die Radnaben mit doppelseitigem Klebeband festgemacht




Oben mit angefasten Laufrollen, unten ohne.

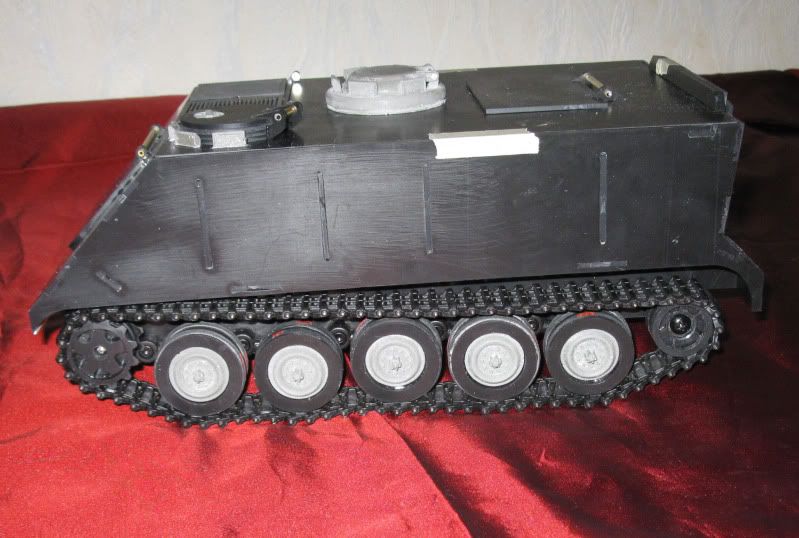

Hier nochmal von allen Seiten, das Schwallbrett ist dabei, ich hab´s aber nicht verbaut !
Nicht wundern, das er etwas kopflastig wirkt, vorn sind die Getriebe drin, und hinten ist nix, aber später kommt die Elektrik und der Akku, dann passt das schon wieder !

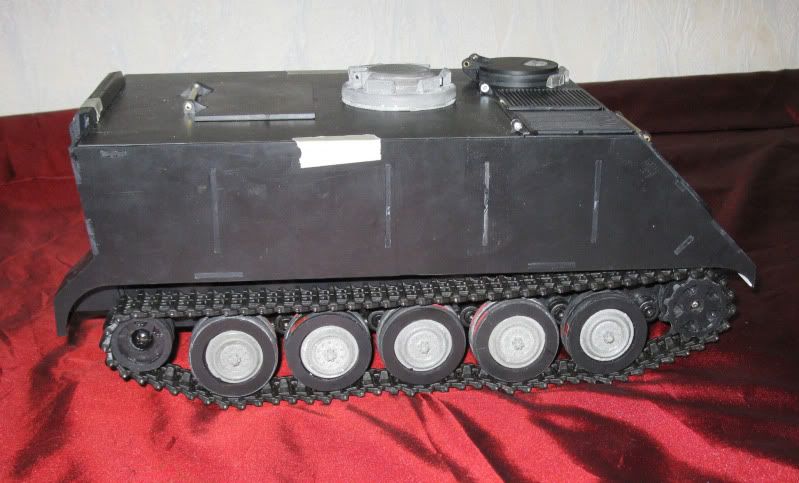

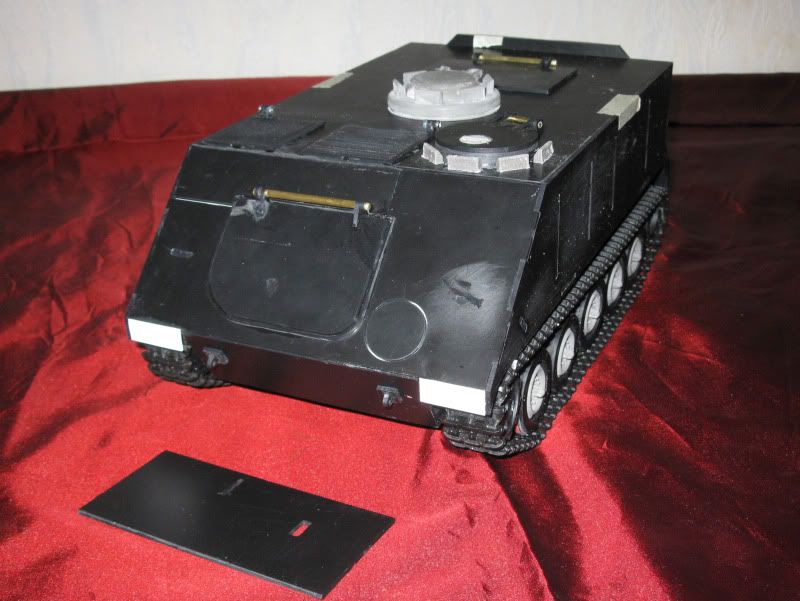

So, dies ist nun der fertige Basisbausatz, mehr werde ich nun nicht mehr dazu schreiben, das Modell geht als gebautes Fräs-Muster zur Modellbaumanufaktur.

Wie gesagt, Basisbausatz ! Mal schauen, wer was draus macht !

Gruß
Stephan






--
Suum cuique

28.02.2012, 21:45 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Kleiner Nachtrag:

als ich mir so die Bilder angeschaut hab ist mir aufgefallen, das die Kette zu kurz ist. Also keine 13 sondern nur 11 Glieder rausnehmen und den Kettenspanner etwas nach hinten drehen, dann stimmt die Optik !




gruß
Stephan
--
Suum cuique
      Beitrag 1 mal editiert. Zuletzt editiert von Einheitsdiesel am 28.02.2012 21:56.
01.03.2012, 11:30 Uhr
krawuttke besucht im Moment nicht das Board.krawuttke eine private Nachricht schreibenkrawuttke
Nur Klasse Stephan, warte ja immer noch auf meinen.
Gruß
K

26.03.2012, 21:20 Uhr
Hemtt besucht im Moment das Board.Hemtt eine private Nachricht schreibenHemtt


Hallo

Der M113 hat heute das erstemal Gelände geschnuppert. Er ist nicht fertig aber fahren lässt er sich super.

http://www.youtube.com/watch?feature=player_embedded&v=TZplOGEbPDg



http://www.youtube.com/watch?feature=player_embedded&v=oGXPEUu71b8



http://www.youtube.com/watch?feature=player_embedded&v=Cii7MRX9Kes



http://www.youtube.com/watch?feature=player_embedded&v=SW1-kE4DYno



Nachdem er den Geländetest sogut gemeistert hat geht es nun weiter mit der fertig bauen.

Gruß

Olaf
--
Der Vorteil der Klugheit besteht darin, daß man sich dumm stellen kann.
Das Gegenteil ist schon schwieriger.

http://www.modellbau-manufaktur-rhein-neckar.de
      Beitrag 3 mal editiert. Zuletzt editiert von Hemtt am 26.03.2012 21:33.
27.03.2012, 14:48 Uhr
papirus besucht im Moment nicht das Board.papirus eine private Nachricht schreibenpapirus
Hallo Ist es möglich, im Detail, wie Federung zu beschreiben, und habe alle Bilder in Modellen gesammelt.
Danke.

27.03.2012, 15:03 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Hallo,

die Federung ist doch im Baubericht beschrieben ! Funktioniert genau wie im Panzer III.

Gruß
Stephan
--
Suum cuique

16.05.2012, 20:08 Uhr
Hemtt besucht im Moment das Board.Hemtt eine private Nachricht schreibenHemtt

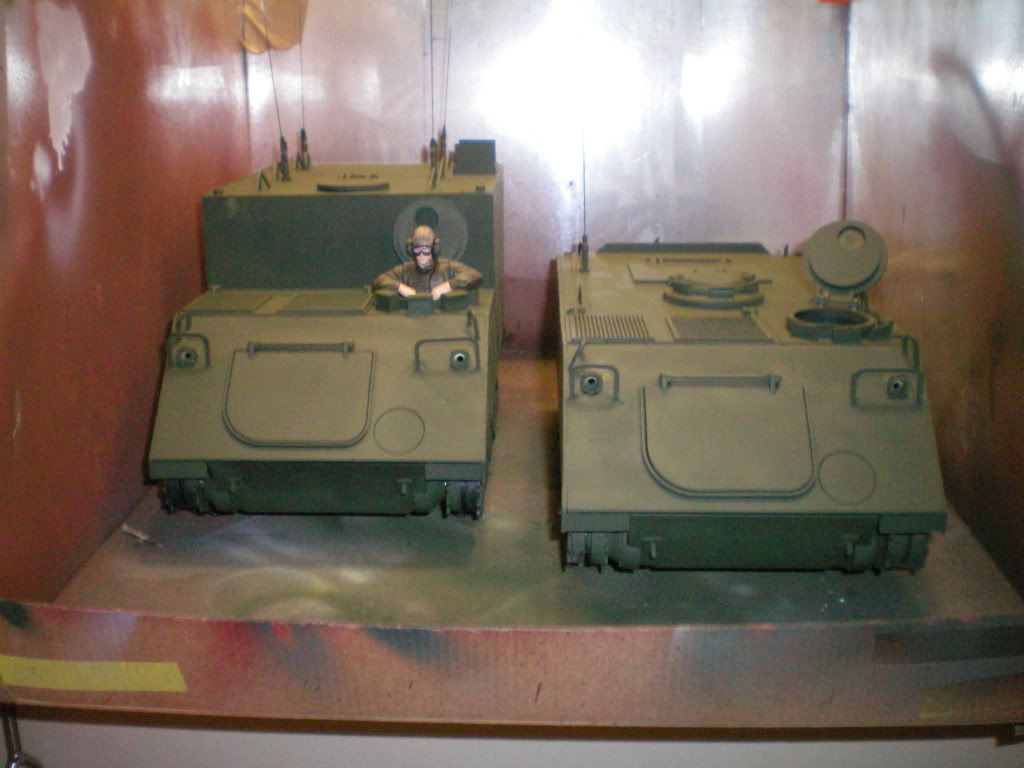

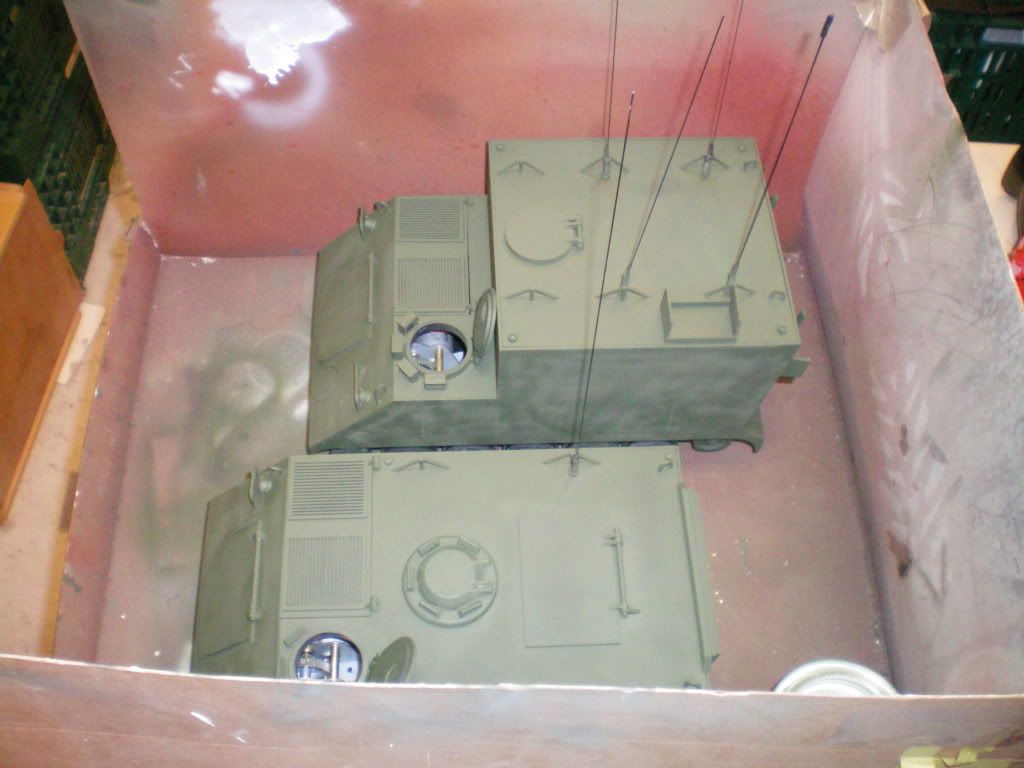

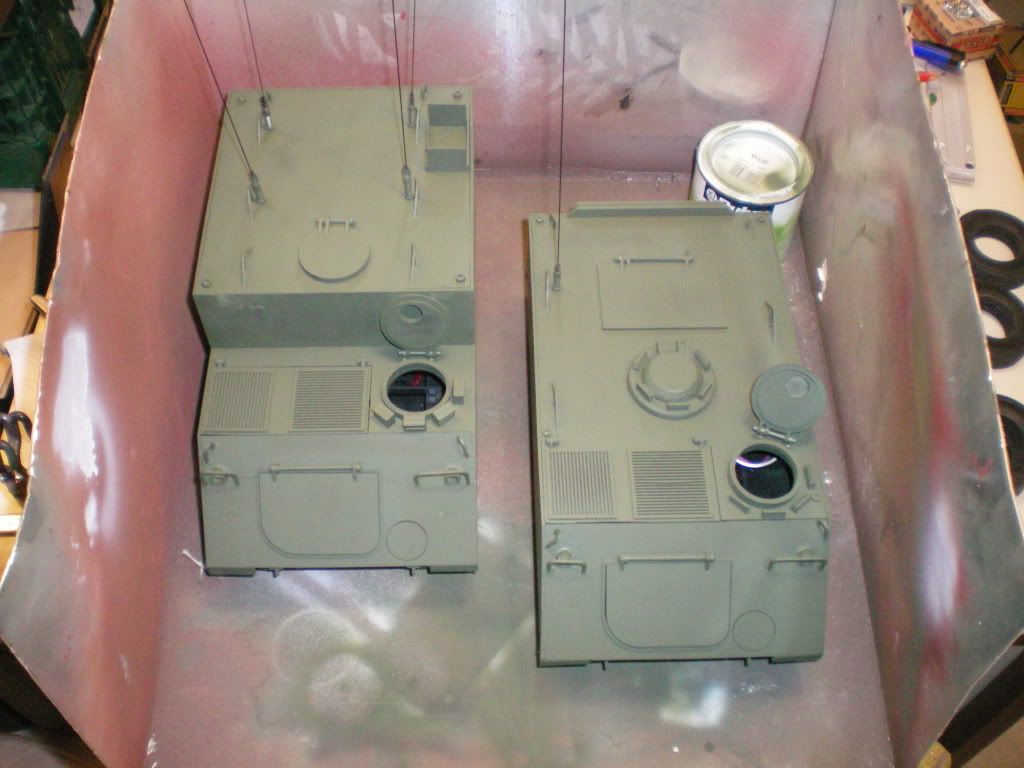

So sieht der M113 und M577 mit der ersten Lackschicht und den ersten Details aus










bis dahin


Olaf


--
Der Vorteil der Klugheit besteht darin, daß man sich dumm stellen kann.
Das Gegenteil ist schon schwieriger.

http://www.modellbau-manufaktur-rhein-neckar.de

16.05.2012, 21:51 Uhr
Einheitsdiesel besucht im Moment nicht das Board.Einheitsdiesel eine private Nachricht schreibenEinheitsdiesel


Super !

2 Anmerkungen:

erstens: Der 577er ist zu hoch ! Das letzte 5tel der Fahrerluke steht über das erhöhte Dach über:










zweitens: Das Loch für den Fahrerdrehwinkelspiegel sitzt falsch !

So, und bevor mich noch mehr Leute anrufen, ich hab den 577er nicht geplant !

Gruß
Stephan



--
Suum cuique
