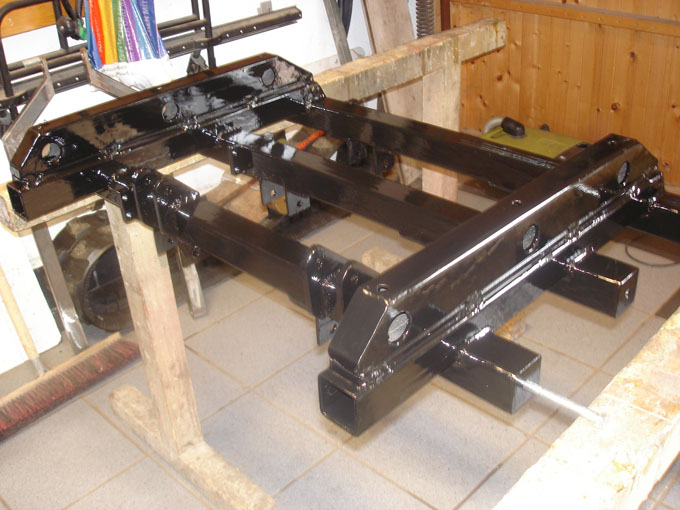

Das ist der Unterrahmen der das Fahrwerk trägt. Er liegt hier auf dem Kopf und wird mit dem Oberrahmen verschraubt. Die drei Bohrungen in dem Oberen Rohr sind die Achsaufnahmen für die Laufrollenpaare. Leider ist das Foto wegen den Spiegelungen nicht so gut...
|
|
 |
|
|
10.01.2012, 19:11 Uhr
Tigerbua
|

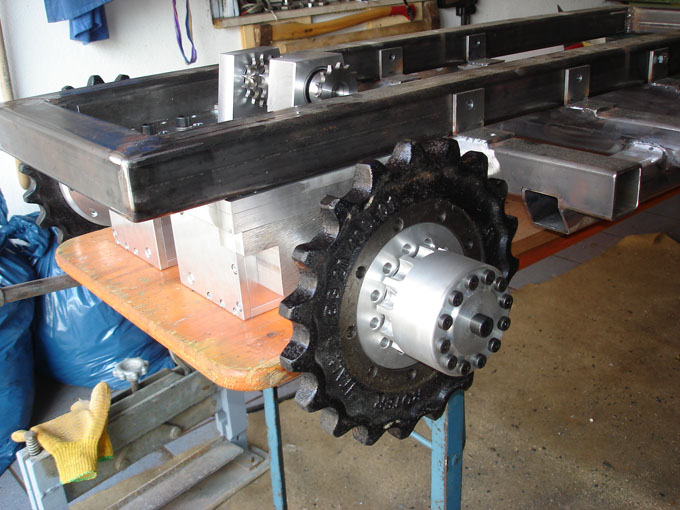

Auf diesem Bild sieht man die beiden Teile im Rohbau zusammen gesteckt. In das Längsrohr vor dem Zahnkranz wird später die Spannspindel für das Leitrad eingebaut.
|
|
| |
|
|
10.01.2012, 19:18 Uhr
Tigerbua
|

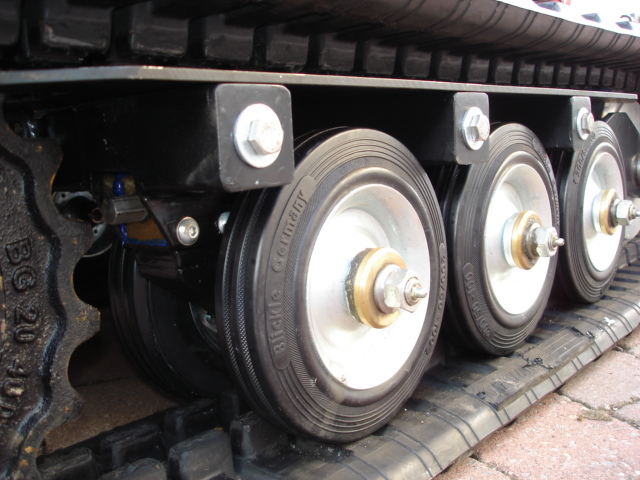

Hier sieht man das fertig montierte Fahrwerk. Der Sechskant der Spannspindel ist gut zuerkennen. Die Laufrollen sind Handelsübliche Bockrollen im Durchmesser 200mm.
|
|
| |
|
|
10.01.2012, 19:23 Uhr
Tigerbua
|

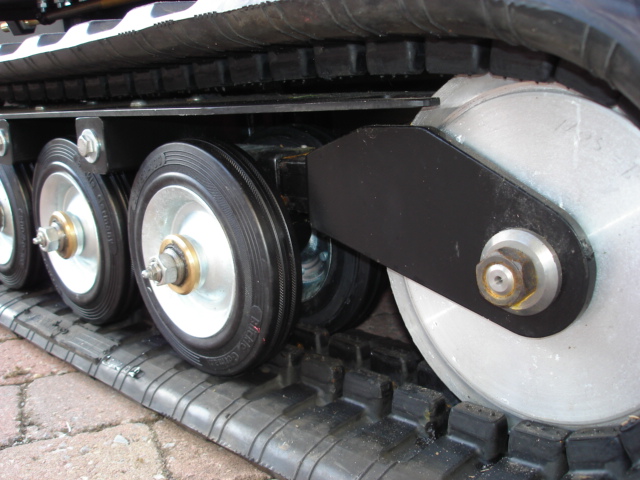

Das ganze noch von Vorne. Die Leitradführung ist auf eine Länge von ca 400mm in das Längsrohr eingepasst und stützt sich über eine starke Spiralfeder auf die Spannspindel ab. Das Leitrad ist aus Alu und hat einen Durchmesser von 250mm.
|
|
| |
|
|
10.01.2012, 19:24 Uhr
H-Simpson
|
Hallo Roland
Echt Toll!
Einfach G...!
Sowas will ich auch!!!!
Mir ist nur etwas aufgefallen...
Du solltest an das Gefährt evtl. noch einen Überrollbügel bauen!
Sicher ist Sicher, es sind ja immerhin 535kg!
Gruss Christian(Homer)
--
xtreme-simpsons.de
|
|
| |
|
|
10.01.2012, 19:25 Uhr
Tigerbua
|
Das war´s für heute, bald geht´s weiter...
Grüße von Roland
|
|
| |
|
|
11.01.2012, 17:19 Uhr
Tigerbua
|
Also machen wir noch ein bisschen weiter...
Kommen wir noch zur Arbeitseinrichtung, dem Planierschild. Das nackte Schild hab ich in der "Bucht" für n´Appel und´n Ei geschossen, den Rahmen für das Schild und die Hubeinrichtung sind selbst gebastelt.
Da das Schild mit Hubeinrichtung rund 60 Kg wiegt musste ich mir eine Hubkraft Unterstützung ausdenken. Ich hab das mit vier Gasdruckfedern, die auf einen Hebel drücken und die meiste Hubkraft übernehmen, gelöst. So kann auch mein Sohn das Schild problemlos bedienen.

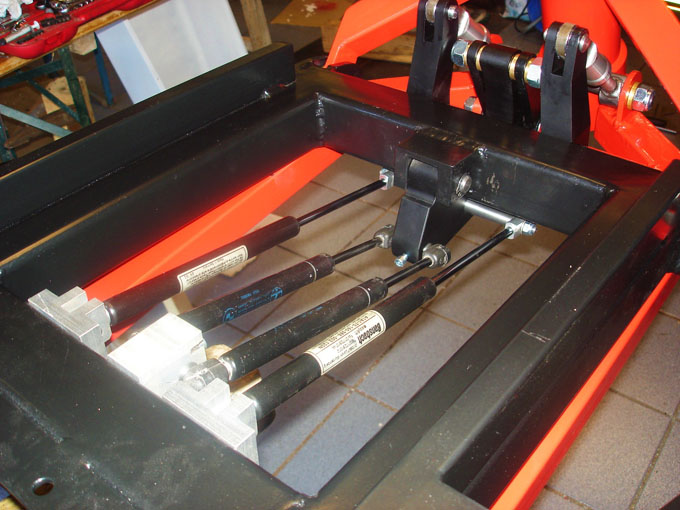

Auf dem Foto sieht man die Gasdruckfedern im Rahmen montiert.
|
|
| |
|
|
11.01.2012, 17:55 Uhr
Tigerbua
|

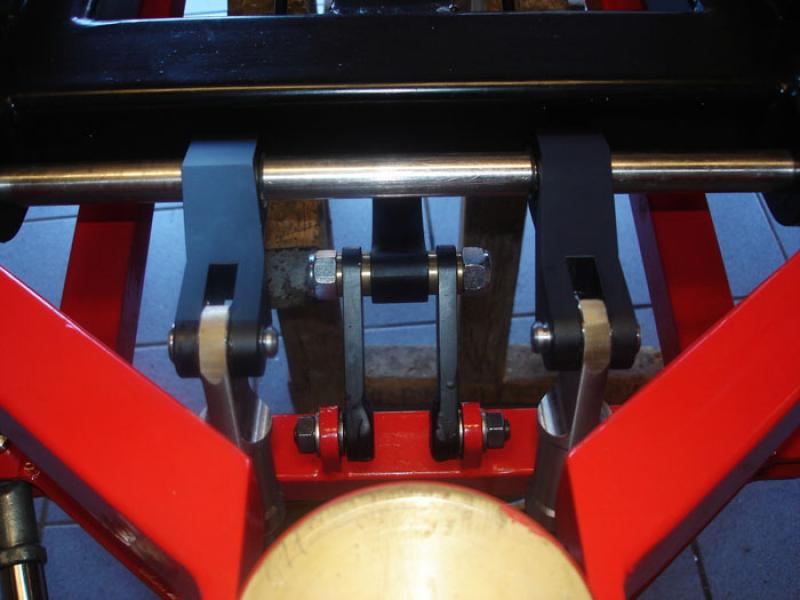

Auf diesem Foto ist der Hebel (Bildmitte) von vorne zu sehen. Die beiden Laschen stellen die Verbindung zum Unterlenker her. Die beiden Hebel links und rechts sind für die Kraftübertragung des Handhebels zuständig.
|
|
| |
|
|
11.01.2012, 18:03 Uhr
Tigerbua
|
Noch ein Bild zu diesem Thema. Hier ist die gesamte Hubvorrichtung in Stellung "Schild unten" zu sehen.

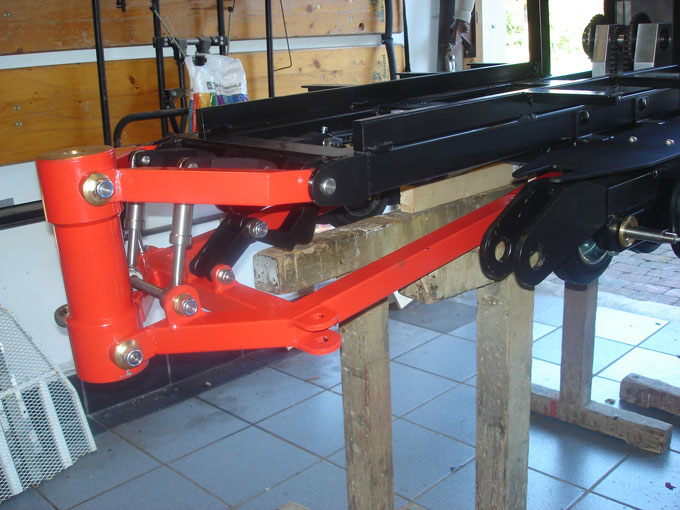

Da der untere Längslenker die meiste Schubkraft aufnehmen muß, habe ich ihn möglichst weit hinten am Rahmen angeschlagen um ein Aufsteigen der Maschine bei großen Schubkräften zuverhindern.
|
|
| |
|
|
11.01.2012, 18:09 Uhr
Tigerbua
|
Der Handhebel ist als Kniegelenk gemacht damit in der Stellung "Schild oben" eine Arretierung des Schildes gegeben ist.
|
|
| |
|
|
11.01.2012, 18:13 Uhr
Tigerbua
|

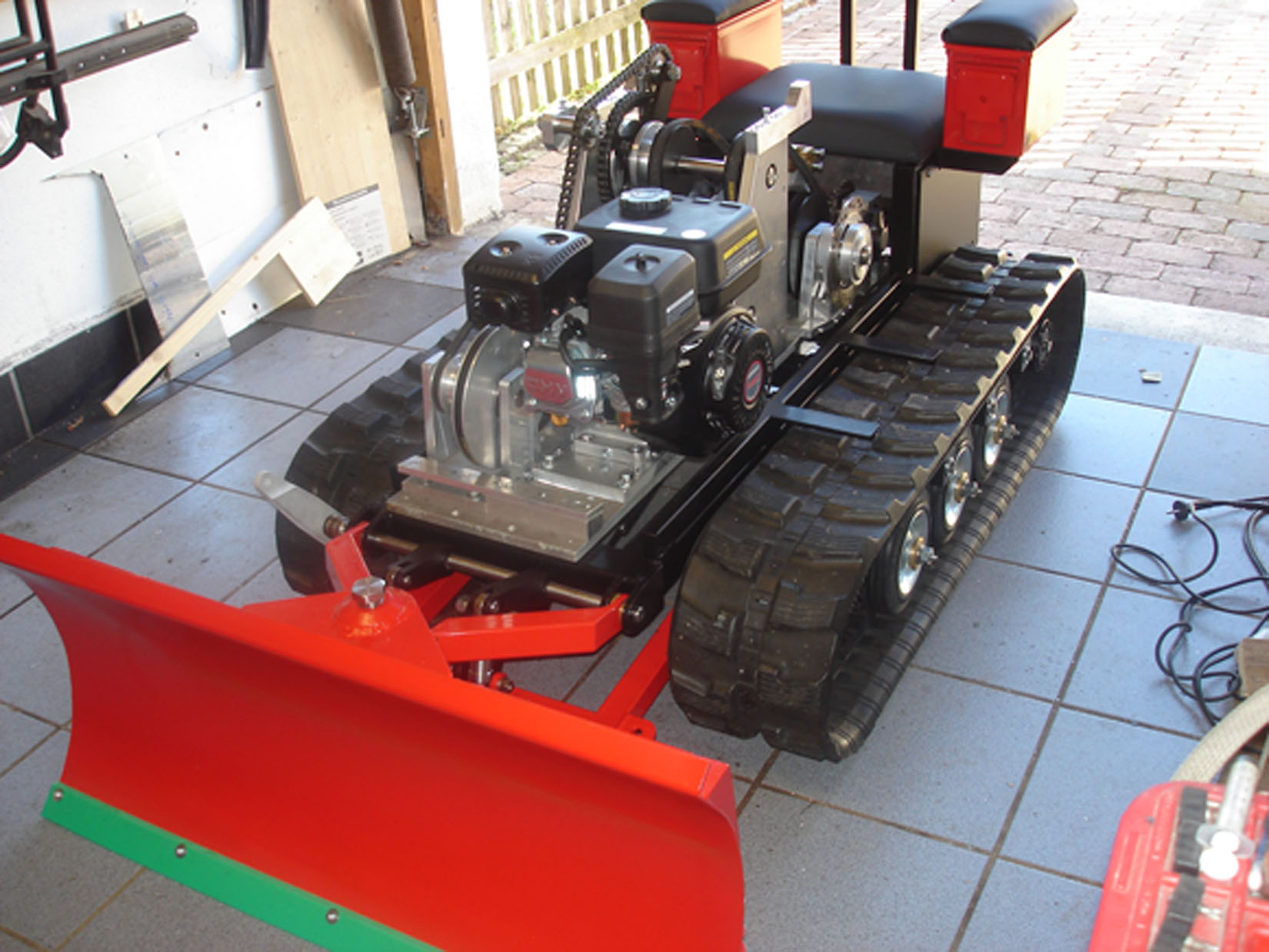

Noch ein Bild der gesamten Maschine ohne Motorhaube. Hier sieht man die einzelnen Baugruppen fertig montiert.
|
|
| |
|
|
11.01.2012, 18:15 Uhr
Tigerbua
|
uup´s altes Leiden...so ist´besser:
|
|
| |
|
|
11.01.2012, 20:30 Uhr
Tigerbua
|
Noch ein Bild vom fertigen Fahrzeug.

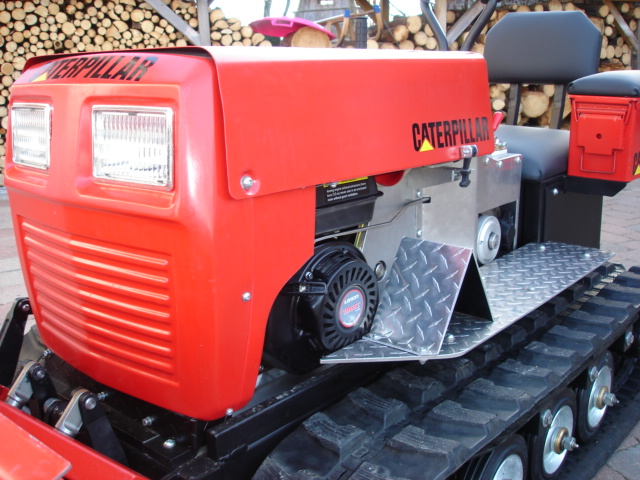

Die Motorhaube habe ich in der "Bucht" ersteigert, sie stammt von einem Rasentraktor. Sie hatte die perfekten Maße und konnte ohne Änderung verwendet werden.
Die Seitenkästen (Armauflagen) sind "Cal. 50" US Mun Kästen.
Die verwendeten Ketten sind sog. "Short Pitch" Ketten mit kleiner Teilung, die einen fast Vibrations Freien Lauf ermöglichen.
Das gesamte Fahrzeug hat mich ca 980.-Euro und halt ein "paar" Stunden Arbeit gekostet.
Das soll´s erstmal gewesen sein mit meinem kleinen Baubericht. Ich hoffe, auch wenn´s kein Panzer ist..., das der eine oder andere trotzdem ein bisschen Spass daran hat.
Über Fragen, Kommentare, Anregungen oder auch Kritik würde ich mich sehr Freuen.
Gruß
Roland
|
|
| |
|
|
