Thema:  Hat Ketten, ist aber kein Panzer... |
[ - Antworten - ] |
09.01.2012, 21:51 Uhr
  Tigerbua
|

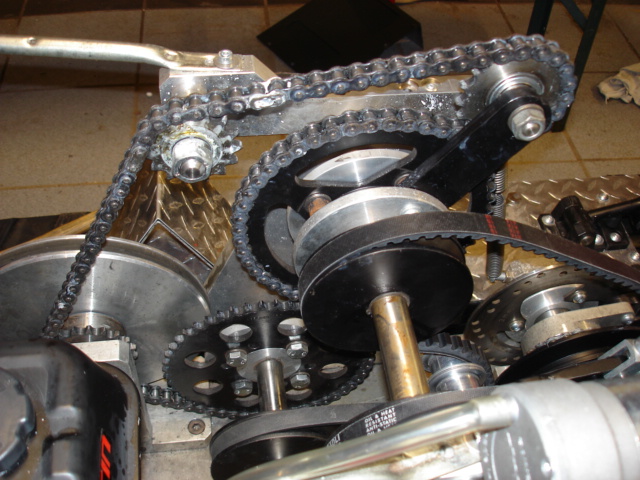

weiter geht´s dann auf den einen Rollenkettentrieb der in einer Achterschlinge um zwei übereinanderliegende Wellen gelegt ist und so gegenläufige Drehrichtungen ergibt.
--
Achtung Panzer...GELADEN...Feuer frei...ACHTUNG...RUUMMMMMMMMMMMMMS!!!......TREFFER!!!!
|
|
 |
|
|
09.01.2012, 21:57 Uhr
Tigerbua
|

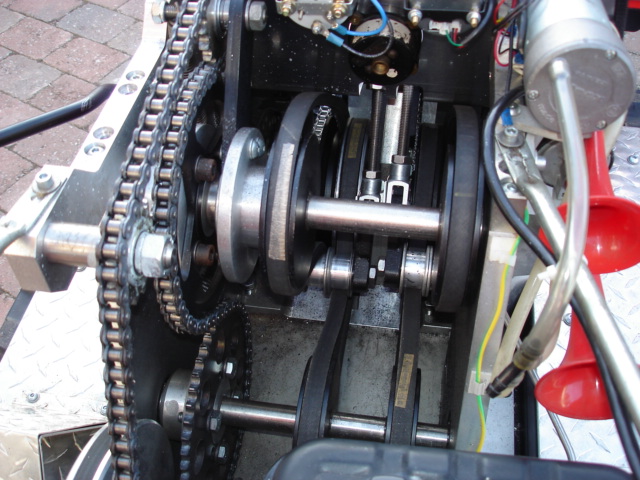

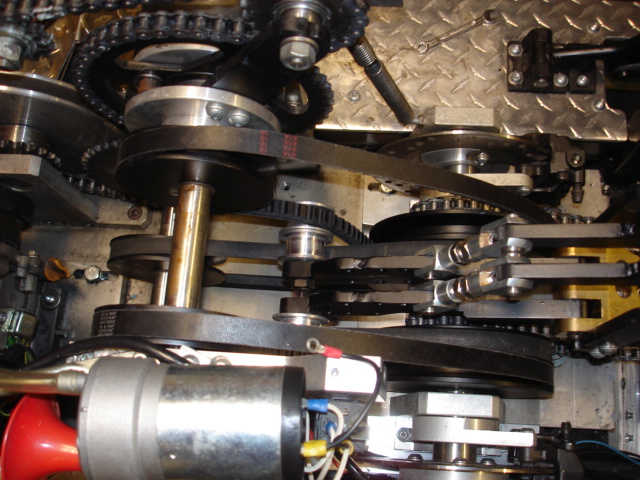

Auf diesem Bild sind die zwei übereinanderliegenden Wellen und die Spannrollen die mit den Steuerhebeln betätigt werden zu sehen.
|
|
| |
|
|
09.01.2012, 22:02 Uhr
Tigerbua
|
Noch ein Bild dieser Bauteile von oben. Man sieht den weiteren Verlauf des Riementriebes auf das Verteilergetriebe.
|
|
| |
|
|
09.01.2012, 22:07 Uhr
Tigerbua
|

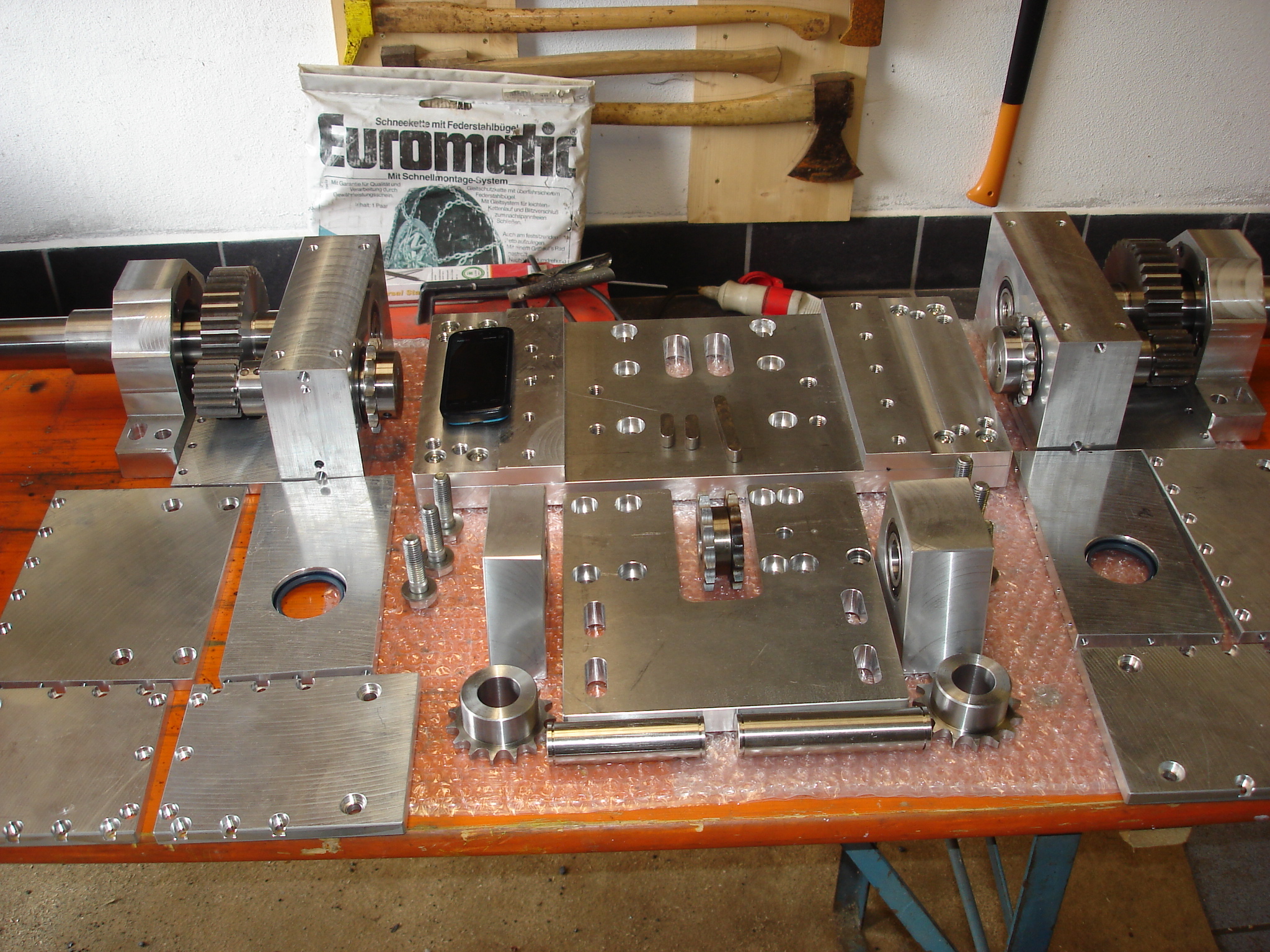

Hier sieht man das Verteilergetriebe in seinen Einzelteilen. Die beiden Riemenscheiben haben einen Durchmesser von 200mm und sind aus Stahl Vollmaterial um eine gewisse Schwungmasse zu haben.
|
|
| |
|
|
09.01.2012, 22:19 Uhr
Tigerbua
|

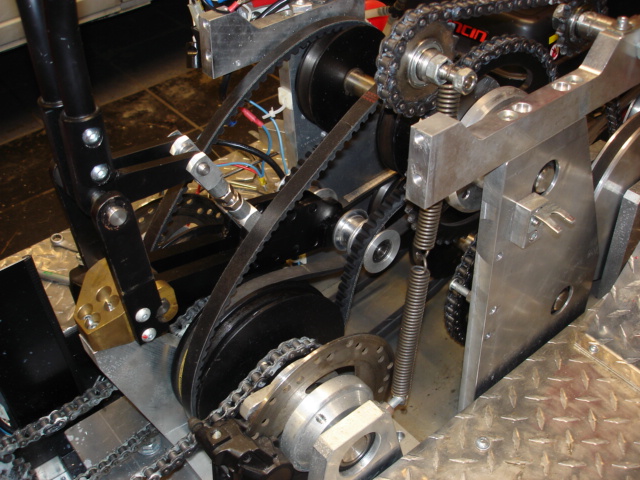

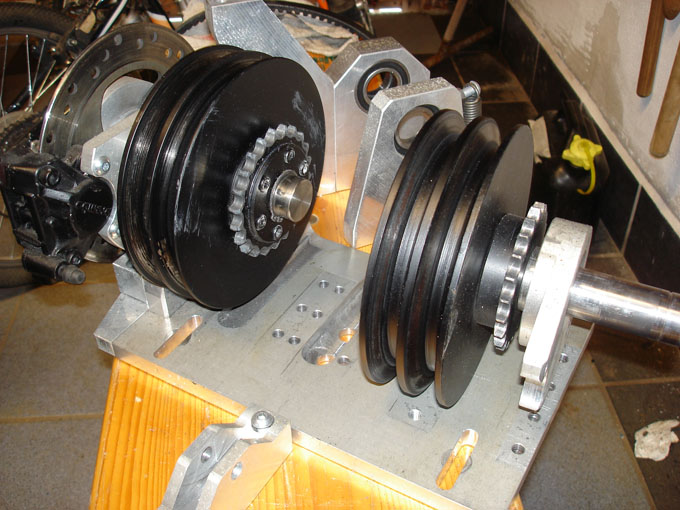

Hier ist das Verteilergetriebe in Einbaulage mit den montierten Spannrollen und Steuerhebeln zu sehen.
Von hier aus geht der Antriebsstrang wieder auf eine Rollenkette da das anliegende Drehmoment schon relativ hoch ist. Die angebauten Bremsscheiben ermöglichen, zusätzlich zur Steuerung über die Hebel, jede Seite einzeln abzubremsen.
|
|
| |
|
|
09.01.2012, 22:26 Uhr
Tigerbua
|

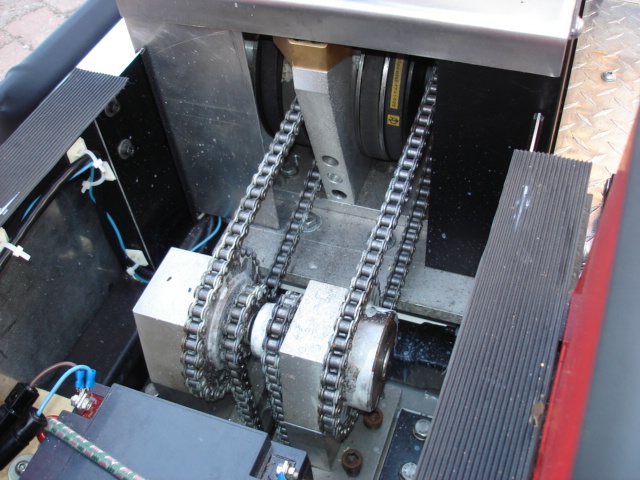

Auf diesem Bild sieht man die Rollenketten und die Umlenklagerböcke die die Ketten um die Ecke nach unten zu den Seitenvorgelegen führen.
|
|
| |
|
|
09.01.2012, 22:40 Uhr
Tigerbua
|

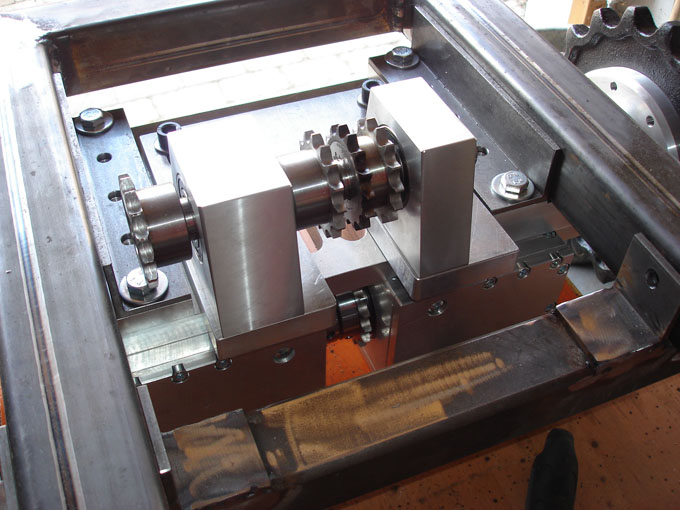

Hier sieht man die beiden Umlenkböcke in Einbaulage im Rohbau. Sie sitzen direkt auf den beiden Seitenvorgelegen.
|
|
| |
|
|
09.01.2012, 22:43 Uhr
Tigerbua
|
uup`s... war wohl etwas groß das Bildchen.
Dann halt so:
|
|
| |
|
|
09.01.2012, 22:46 Uhr
Tigerbua
|
In den nächsten Tagen geht´s dann weiter mit den Seitenvorgelegen, dem Rahmen und, und, und...
Servus bis dahin..
Grüße von Roland
|
|
| |
|
|
10.01.2012, 17:00 Uhr
halbkette
|
Hallo Roland,
jaaa, genau das wollte ich sehen.
Das sind die richtigen Bilder, da wird einem alles schnell klar.
Der erste gute Eindruck hat sich bestätigt. die Funktion und auch die Bauweise gefallen mir sehr. Da geht mir als altem Konstrukteur das Herz auf.
Das Ergebnis wirkt jedenfalls auf mich ziemlich professionell. Eine "verschämte Bastellei in der Garage" sieht anders aus.
Eins interessiert mich dabei aber noch:
Hast du dafür ein Vorbild gehabt oder ist der Aufbau des Antriebs selbst ausgedacht ?
Ich freue mich auf weitere Einblicke in die Geheimnisse dieses fabelhaften Maschinchens.
Bis hier hin schon einmal danke !
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
10.01.2012, 18:08 Uhr
Tigerbua
|
Hallo Kollegen, hallo Hartmut,
freut mich das ich Deinen Geschmack getroffen hab. Zu Deiner Frage nach der Idee... nach vielen Schlaflosen Nächten und unzähligen Skizzen darf ich sagen das ich mir das selbst ausgedacht habe. Erst lange Zeit später, nachdem das Konzept für mich fest stand, bin ich bei Youtube über ein Filmchen gestolpert das mir meine Idee dann noch bestätigte.
Optisch wollte ich das Gerät ein wenig an die Cat Raupen aus den 60er - 70er Jahren anlehnen die mich seit meiner Kindheit fasziniert haben.
Das es nicht direkt eine Garagenbastelei ist hast Du schon richtig erkannt, ich bin gelernter Feinmechaniker und das macht es dann schon ein bisschen einfacher.
So, jetzt möchte ich aber noch ein bisschen die Bilder sprechen lassen und damit kommen wir zum Seitenvorgelege. Es ist ein einfaches Stirnradgetriebe das gleichzeitig die innere Abstützung der Achswellen übernimmt. Für die äußere Lagerung der Halbachse habe ich noch einen Lagerbock am Rahmen befestigt um auch hier die nötige Stabilität zu erreichen.

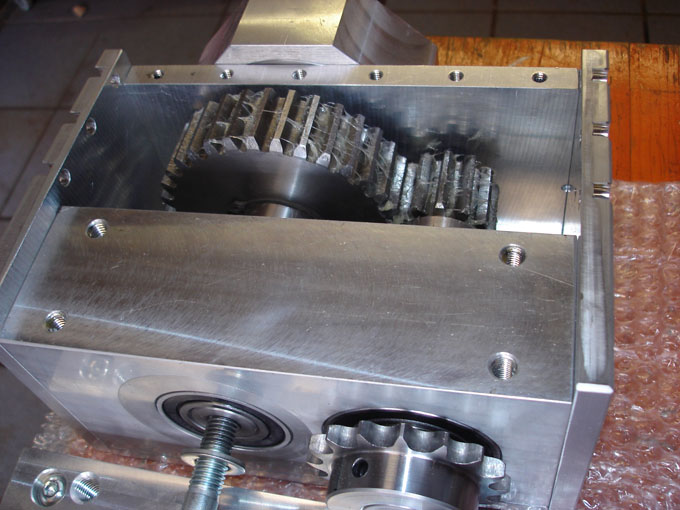

Das Foto zeigt die Einzelteile des Getriebes, das Handi soll die Größenverhältnisse zeigen.
|
|
| |
|
|
10.01.2012, 18:12 Uhr
Tigerbua
|
uup´s schon wieder, so ist´s besser:
|
|
| |
|
|
10.01.2012, 18:16 Uhr
Tigerbua
|

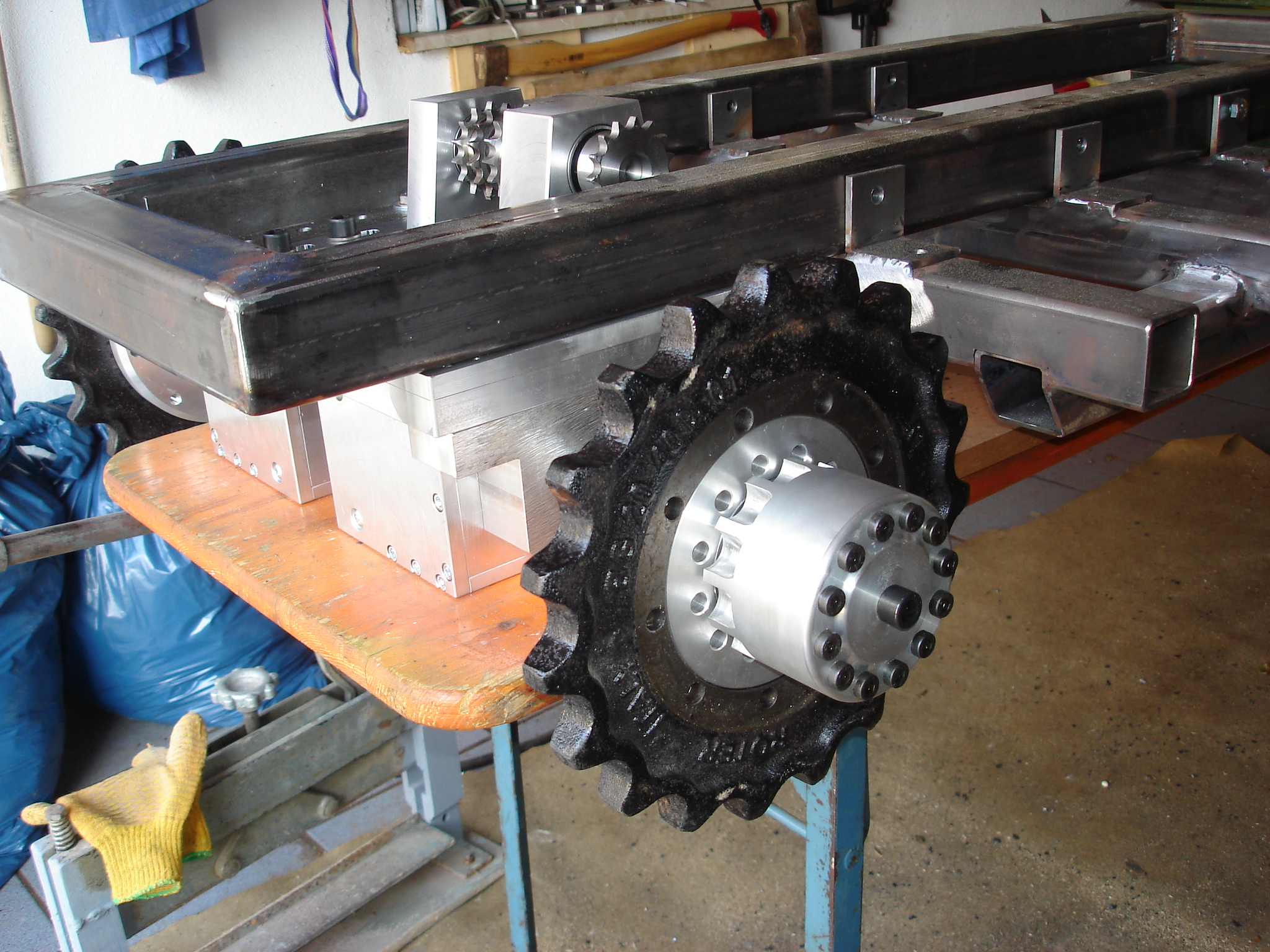

So siehts zusammengebaut aus:
|
|
| |
|
|
10.01.2012, 18:21 Uhr
Tigerbua
|

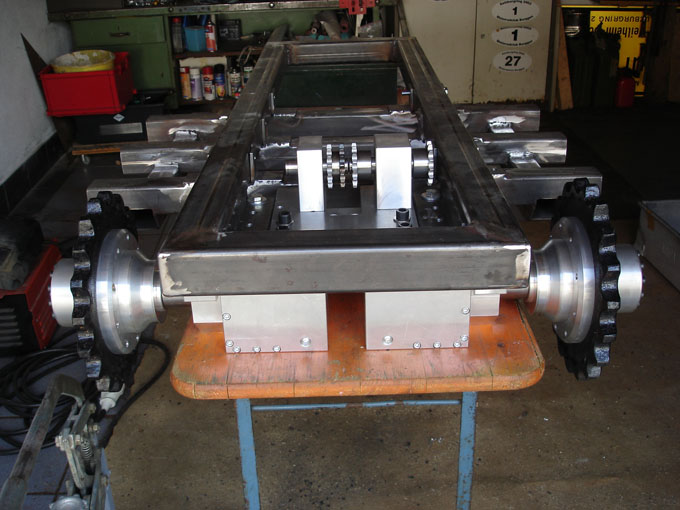

Und so ist´s eingebaut im Rahmen:
|
|
| |
|
|
10.01.2012, 18:27 Uhr
Tigerbua
|

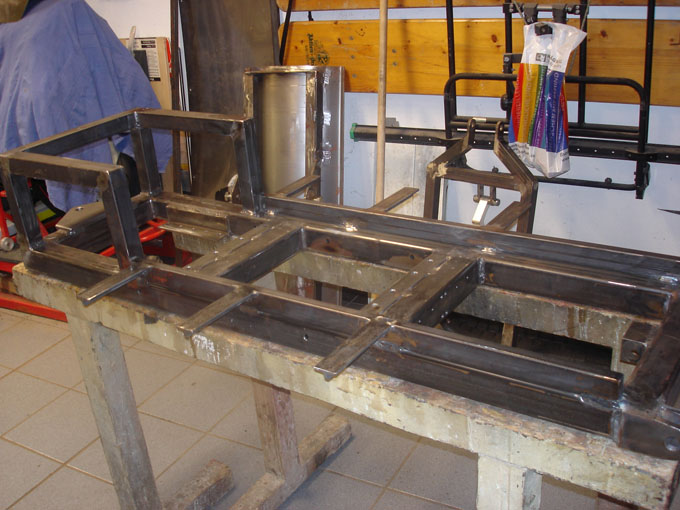

Damit sind wir auch schon beim Rahmen. Hier sieht man das Oberteil das als einfacher Leiterrahmen ausgeführt ist.
|
|
| |
|
|
