Thema:  Hat Ketten, ist aber kein Panzer... |
[ - Antworten - ] |
19.12.2011, 21:49 Uhr
  Tigerbua
|
Hallo Kollegen,
da ich bei meinem Tiger1 Projekt (1:10) eine schöpferische Pause eingelegt habe, brauchte ich für die "stade Zeit"trotzdem natürlich etwas zum Basteln! So hab ich für meine Kinder (...und auch für mich) ein kleines Spielzeug gebaut was zudem in der jetzigen Jahreszeit auch noch ganz nützlich ist...
Ist zwar kein Panzer, hat aber Ketten und ist auch ganz nett geworden, ...find ich.
Guckst du hier: http://youtu.be/lYFWSB4e4ko
und hier: http://youtu.be/DFivWQgUTkM
und da: http://youtu.be/YiKdV8FylXM
Vorweihnachtliche Grüße von
Roland
|
|
 |
|
|
19.12.2011, 23:37 Uhr
chrisch
|
Hallo Roland,
heißes Geschoss
--
MfG Chrisch
|
|
| |
|
|
19.12.2011, 23:43 Uhr
kampfgnom
|
Hey Roland,
das Teil ist der Wahnsinn.
Sieht echt aus wie gekauft, kannste mit in Serie gehen.
Gruß
Kevin
|
|
| |
|
|
20.12.2011, 13:35 Uhr
Lanzer66
|
was für Funke hast du verbaut
echt super
--
Gruß Thoms
|
|
| |
|
|
20.12.2011, 18:52 Uhr
Radfahrer
|
Hallo Eigenbauer!
Ui das ist ne coole Maschine!
UNd der Kleine kann auch schon ganz passabel damit um!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Radfahrer am 20.12.2011 18:54. |
|
|
20.12.2011, 20:36 Uhr
Tigerbua
|
Hallo Kollegen,
danke für die netten Kommentare!
Hab soeben den ersten richtigen Einsatz gehabt, es hat heute den ganzen Tag geschneit (endlich...)
und ich konnte das Maschinchen richtig testen. Und ich kann sagen das ich von der Leistungsfähigkeit total begeistert bin! Das Ding hält wirklich nichts auf! Hoffentlich Schneit´s noch richtig kräftig...
Macht richtig Laune. Das einzige Problem ist nur bis immer geklärt ist wer Fahren darf, mein Sohn oder ich...
Grüße vom Winterdienst...
|
|
| |
|
|
20.12.2011, 20:44 Uhr
halbkette
|
Hallo Roland,
ich finde, das Ding ist großartig ! Klasse gebaut.
Das mache ich sicherlich auch noch irgendwann mal...
Hast du die Ketten von einem Minibagger ( professionelle Gummiketten? ) ?
Berichte doch bitte einmal etwas zum Aufbau und den verwendeten Teilen - insbesondere, wie du die Transmission und die Lenkung realisiert hast. Das wäre nett.
Darf man damit eigentlich auf der Straße fahren - ohne Zulassung bis 6 km/h ??
Ansonsten viel Spaß damit.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
20.12.2011, 21:49 Uhr
Tigerbua
|
Hallo Hartmut,
freut mich das es Dir gefällt. Also, die Ketten sind Original Minibagger Ketten, nicht ganz Billig, (550.-€) aber Top Qualität. Eine wiegt 87 Kg. Der Motor ist ein 200ccm Viertakter mit gerade mal 6,5 PS. Ich war mir während der Bauphase lange nicht sicher ob die Leistung ausreicht, so hab ich einen Motor verwendet, den´s in der gleichen Abmessung, aber mit doppelter Leistung auch gibt. So könnte man bei Bedarf einfach umstecken. Ist aber nach der heutigen Erfahrung absolut nicht nötig.
Vom Motor aus geht´s mit einer Fliehkraftkupplung auf eine erste Untersetzung (Keilriemen), dann auf einen Rollenkettenantrieb der in Form einer 8 zwei übereinander angeordnete Wellen in gegensätzliche Drehrichtung versetzt. Von jeder dieser Wellen gehen zwei locker gelegte Keilriemen in Richtung Endantrieb.
Mit den beiden Steuerhebeln wird jeweils ein Riemen gespannt und so der gewünschte Kraftfluss hergestellt. Dann gehts mit einer Rollenkette zum Seitenvorgelege (Stirnradgetriebe) und letztendlich auf den Antriebszahnkranz. Ist im Prinzip absolut Simpel, funktioniert aber prächtig. Bin wirklich angenehm überrascht wie leicht und präzise es zu Steuern ist.
Der Rahmen ist aus Stahlrohr und relativ einfach aufgebaut aber sehr stabil, denn ich wollte ein Teil bauen das auch richtig was aushält. Das ganze Fahrzeug wiegt 535 KG!
Der Hebemechanismus für das Planierschild wird durch vier Gasdruckfedern unterstützt, sonst wär´s ziemlich Kraftraubend gewesen, da auch das Schild richtig schwer ist.
Ich werde in Kürze hier ein paar Bilder einstellen die die Details besser erklären, wenn´s gewünscht wird.
Grüße von Roland
|
|
| |
|
|
20.12.2011, 22:25 Uhr
kampfgnom
|
Hey Roland,
das klingt echt super! Um die Bilder wirst du hier wohl kaum mehr rumkommen
Gruß
kevin
|
|
| |
|
|
21.12.2011, 15:22 Uhr
halbkette
|
Hallo Roland,
danke für den ersten Einblick in die verwendete Antriebstechnik.
Es ist für mich sehr interessant zu lesen, dass diese Art von "Riemen-Kupplung" so gut funktioniert. Bei der Motor-Leistung sollte das wohl auch eine lange Zeit halten - und ein Keilriemen kostet nicht die Welt. Sehr einfache Technik, aber auch sehr praktisch, wenn auch nicht ganz wartungfrei...
Danke auch für die Ketten-Preis-Information - dazu hatte ich noch keine konkrete Vorstellung. Ich halte das aber für akzeptabel, wenn man dafür beide Ketten bekommt... oder etwa Preis/Kette ??
Hast du dich mal nach der legalen "Straßenfahrt " erkundigt, oder bist du dazu jetzt überfragt? Ich meine, dass das möglich ist mit einem 6 km/h-Schild hinten dran. Bis dahin ist jede Art Fahrzeug erlaubt, denke ich. Dann wäre man nicht so sehr an das eigene Grundstück gebunden...
Ich würde mich sehr über Bilder zum Aufbau des Fahrzeugs freuen - da bin ich sicher mit Kevin nicht allein dran interessiert. Da wären z.B. noch die Themen offen : Rahmen, Vorgelege, Laufrollen, Fahrwerk(?) Motorhaube...
Danke im voraus.
 Warum soll dein Sohn nur allein den Spaß daran haben?
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von halbkette am 21.12.2011 15:25. |
|
|
21.12.2011, 17:37 Uhr
Christian
SM-Meyer [Christian-Meye]
|
Hi Roland,
tolles Fahrzeug.....gefällt mir sehr. Da macht Schneeräumen gleich vielmehr Spaß....
Das Riemensystem wird halten....da mach ich mir beim Gesamteindruck der Maschine keine Sorgen drüber.
Ähnliche Riemenkupplungssysteme halten ja auch an den großen Mähdreschern, und die haben wesentlich mehr Bums.
Grüße, CM
--
"Die ham mir gewählt um zu lenke......net um zu denke!"
Simpsons
|
|
| |
|
|
21.12.2011, 22:26 Uhr
Tigerbua
|
Hallo Kollegen,
Also...nach jetzt ca. 5 Stunden Vollgas Schneeräum Einsatz läuft das Gerät immer noch absolut Problemlos, kein Verschleiß an den Riemen sichtbar, auch alles andere läuft gut. Ich habe eigentlich mit mehr Problemen gerechnet, umsomehr freut es mich das es so reibungslos funktioniert.
Hartmut, zu Deiner Frage mit der 6 Km/h Regelung hab ich den gleichen Wissensstand, nämlich den, das alles was nicht schneller als 6 Km/h ist, auch auf öffentlichen Straßen fahren darf. Ich werd das aber bei der Grünen Rennleitung noch mal nachfragen.
Ich hab beim Bau natürlich einige Bilder gemacht die ich gerne demnächst hier einstellen werde, ich möchte es an den Feiertagen machen, da hab ich etwas mehr Zeit. Bis dahin bitte ich Euch um Geduld.
Aus diesem Forum hab ich schon sooooviele Infos gezogen, da gebe ich gerne was zurück.
Übrigens, vielen Dank nochmals für Euer Interesse und die netten Kommentare!!
Grüße von Roland
|
|
| |
|
|
22.12.2011, 14:55 Uhr
halbkette
|
Hallo Roland,
ok, ich kann warten.
Nimm dir ruhig die Zeit, die du brauchst.
Bis dahin: "Rad- und Kettenbruch !"
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
22.12.2011, 15:44 Uhr
Oldchap
|
Wow, das ist ein schickes Teil; keine Frage!
In der 1:6-Panzer-Szene kenne ich auch schon erste Versuche, die Wannen mit wenig Aufwand zu praxistauglichen Schneeräumgeräten umzufunktionieren. Das klappt und macht Spaß, zumal der Lenker ja sogar im warmen Haus bleiben kann, wenn er von dort aus genug Überblick hat (Garagenzufahrt etc.)
--
Viele Grüße
Gerhard
|
|
| |
|
|
09.01.2012, 21:46 Uhr
Tigerbua
|
Hallo Kollegen,
leider musste ich Euch etwas warten lassen, doch jetzt hoffe ich endlich die Zeit zu finden um Euch ein paar Bilder vom Bau meiner Mini Raupe zu zeigen.
Die Idee zum Bau reifte nachdem ich meinem Sohn einen Schneepflug für seinen Trettraktor gebaut hatte der zwar gut funktionierte aber die "BS" "Beinstärken") des Buben reichten nicht ganz aus.
So durfte ich Sohn und Traktor Stundenlang in unserer Hofeinfahrt hin und her schieben und spätestens jetzt war klar, da muß ein Motor rein! Als alter Kettenfahrzeug Fetischist war gleichzeitig klar, das Ding muß Ketten haben!
Hauptproblem ist natürlich die Getriebebauart, sie sollte einfach, robust, günstig bei den Kosten und selbst zu fertigen sein. Nach vielen schlaflosen Nächten und unzähligen Skizzen viel die Wahl auf ein Keilriemengetriebe das eigentlich alle Voraussetzungen erfüllte.
Wie´s funktioniert hab ich schon mal oben kurz beschrieben dann möchte ich Euch einfach mal ein paar Bilder zeigen.

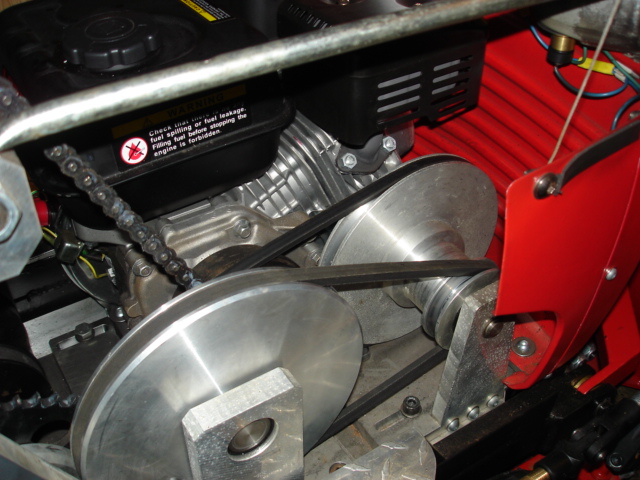

Das erste zeigt den ersten und zweiten Riementrieb vom Motor ausgehend.
Ich hoffe es klappt mit den Bildern...
--
