Thema:  Welche Elektrik Schaltung brauche ich ? |
[ - Antworten - ] |
15.10.2011, 19:13 Uhr
  Northman-Rc
|
Moin,
ich plane die Fernsteuerung von einem HL Panzer in meinen Bergepanzer einzubauen.
Bei dem Standart HL Panzer waren auf einem Schalthebel 2 Motoren seperat in eine richtung drehent gesteuert, nun wollte ich diese durch einen Motor mit Richtungswechsel tauschen und habe mir dazu schon halb eine Schaltung ausgedacht, komme aber nicht weiter.
Es gibt von der Platine aus 3 Kabel die zu den Mototren führen (Motor 1 +),(Motor 2 +),(gemeinsames -)

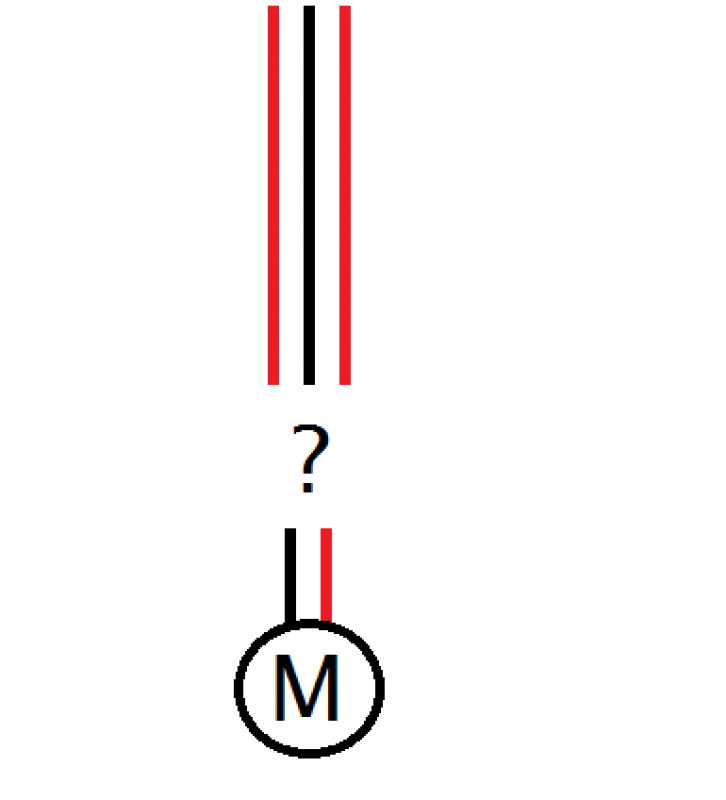

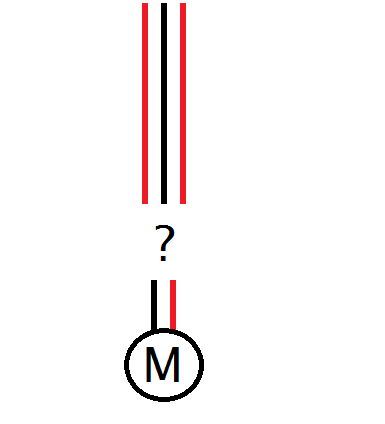

Grundplan:
--
Gruß aus dem Norden
|
|
 |
|
|
15.10.2011, 19:14 Uhr
Northman-Rc
|

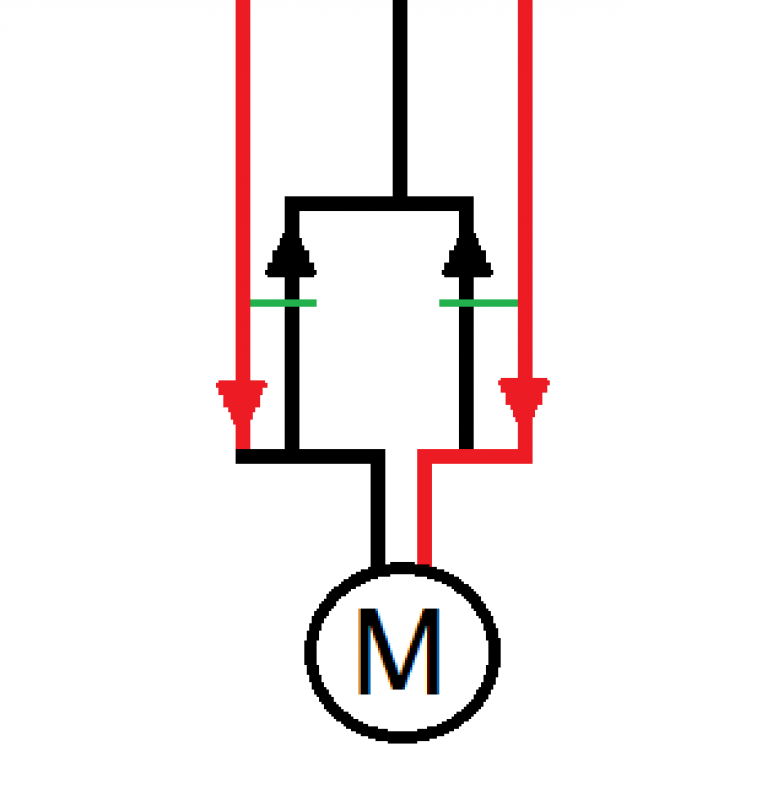

So habe ich mir den Schaltplan gedacht müsste nun aber Bauteile finden die bei Spannung eine andere Leitung trennen(Grün):
--
Gruß aus dem Norden
|
|
| |
|
|
15.10.2011, 22:11 Uhr
kampfgnom
|
Hey,
also die Zuleitungen sollten so passen. Je nach Motor könntest zu Dioden verbauen, damit dir kein Kurzschluss entsteht.
Gruß
kevin
|
|
| |
|
|
16.10.2011, 10:18 Uhr
Northman-Rc
|
Hallo die Pfeile in der 2.Zeichnung sollen Dioden darstellen, nur würde ich so trotzdem einen Kurzschluss kriegen weil jeweils auf der linken oder rechten seite der Strom am Motor vorbei fließen würde, ich bräuchte also ein Bauteil das irgendwie so wie die grünen Strichen funktioniert. (Wenn auf rot Strom kommt wird schwarz getrennt)
--
Gruß aus dem Norden
|
|
| |
|
|
16.10.2011, 14:41 Uhr
halbkette
|
Hallo "du aus dem Norden",
oder auch "Not"mann-RC genannt .  ( besser wäre da schon ein richtiger Vorname )
Dein Problem habe ich mal nachvollzogen und bin auf den gleichen Kurzschluß-Haken gestoßen wie du und Kevin.
Ich bin zwar schaltungstechnisch nicht gerade auf den Kopf gefallen, aber momentan fällt mir dazu nur die Lösung über ein "Umschalt"-Relais ein, das an der "Minusleitung" die Verbindungen zu den Motoranschlüssen ( und Plus-Leitungen ) wechselseitig umschaltet. Dieses Mini-Relais sollte so große Kontakte haben, dass es den Motorstrom schalten kann, ist ja klar.
Dazu ist aber auch noch ein Relais-Vorverstärker oder ein Flipflop( IC ) nötig, um bei Polaritätswechsel sofort die volle Schaltspannung an die Relaisspule weiterzugeben.
Also: für eine Stromrichtung ist das Relais in Ruhelage und schaltet dabei diese Drehrichtung - und für die Gegenrichtung sollte das Relais anziehen und in der Minusleitung die andere Stromrichtung freigeben.
So würde ich es wohl machen.
Leider habe ich jetzt keine Zeit, dir die komplette Schaltung auszuarbeiten. Du scheinst ja auch nicht ganz neu auf dem Gebiet zu sein. Ein bißchen herumprobieren schadet eh nicht.
Vielleicht hilft dir ja noch jemand.
Viel Erfolg dabei.
--
Gruß Hartmut
