Thema:  Leo 2A4 auf Tamiya basis |
[ - Antworten - ] |
30.09.2011, 01:29 Uhr
  chrisch
|
Hallo Jan,
mach doch von unten eine Feder auf die Drehachse der Luke.
--
MfG Chrisch
|
|
 |
|
|
09.11.2011, 20:24 Uhr
Ralle
|
Leider nur Kleine schritte aber es geht voran,
Nebenbei noch mit denn Lichtleitern gekämpf und werde nun Versuchen sie auf LED umzubauen
Gruß jan
|
|
| |
|
|
09.11.2011, 21:11 Uhr
scenic99
Bob der Baumeister
|
Hi Jan,
so - jetzt habe ich dich erwischt !!!
Jetzt hast auch du dich nicht an die Maße gehalten - wie ich es voraus gesagt habe
Deine Winkelspiegel sitzen zu tief, damit sehen sie viel zu flach aus und das versaubeutelt die Optik.
Auch die Winkelspiegelumrandung / Halterung sieht nicht so dolle aus.
Schau noch mal bei Oli und mir nach wie wir es gemacht haben.
Das soll jetzt nicht das Maß der Dinge sein, aber es sieht doch schon ganz anderst aus.
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 09.11.2011 21:22. |
|
|
09.11.2011, 21:30 Uhr
Ralle
|
das sie zu tief sitzen stimmt schon stört mich selbst etwas und ist auf meine Unfähigkeit Tamiya Plastik zu schneiden zurückzuführen
Wenn jemand nen Tipp hat wie man´s einfach beheben kann gerne sagen.
Bei denn rahmen hab ich mich an dieser Bilderserie Orientiert:
ist auf PRIMEPORTAL zu finden und ein leo der Holländer.
Wenn jemand bessere bilder darf er sie gern zeigen
Gruß jan
|
|
| |
|
|
23.11.2011, 18:02 Uhr
Ralle
|
Erst mal noch ein nachtrag
Und nun zu den Neuerungen:

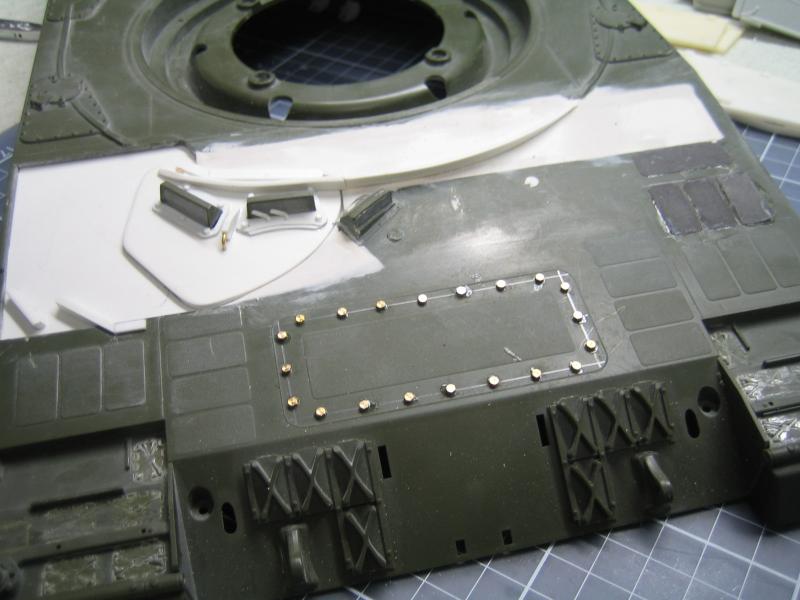

Schweiß naht entfernt und verschraubung angebracht
Das Fahrwerk bekam den AFV kettenspanner, Kugellager und die Antriebsräder wurden zerlegt und gerade wieder zusammen geklebt.
Auch hab ich die Leichten Schürzen von AFV mal angefangen anzupassen
den gesamten Bugbereich einmal grundiert, und ein Glück, ich muss die Übergänge nicht noch mal spachteln
Die Umrüstung auf LED Beleuchtung ist auch fast fertig. die Bilder kommen dann wenn alles fertig ist.
Das wars fürs erste.
Gruß jan
|
|
| |
|
|
24.11.2011, 17:24 Uhr
Ralle
|
So nun der kleine Bericht zum Licht:
Alle kabel verlegt, alle LED´s eingebaut und alles gleich mal aufgeräumt
Das Servo Kabel ist der Anschluss zum Blinkermodul von CTI.
die LED´s sind jeweils parallel an die stelle der alten Tamiya LED Gelötet.
Die Beiden Kabel Links und rechts gehen zu den vorderen Blinkern.
Die kabel verschwinden noch unter einem dünnen Stück Poly.
Auch vorn fast alles auf Einzel LED umgebaut.
Dafür Kabel Salat
So sieht das dann draußen aus:
wenn ich das noch hin bekomme mit Video basteln gibts noch nen Film
Gruß jan
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Ralle am 24.11.2011 17:41. |
|
|
26.11.2011, 18:38 Uhr
Ralle
|
Hier mal mein erster Video überhaupt
Ich hoffe man erkennt zumindest etwas?
Youtube
Gruß Jan
|
|
| |
|
|
26.11.2011, 19:06 Uhr
kampfgnom
|
Hey Jan,
wow das Licht sieht echt gut aus. Kommt im Video schon recht realistisch rüber.
Besonders die Standlicht-Blinker Kombination gefällt mir gut.
Schließt du die Lampen an DMD und Schaltbausteine an, oder alles an externe Module?
Gruß
kevin
|
|
| |
|
|
26.11.2011, 19:08 Uhr
RommelJunior
|
Hallo Jan,
der Umbau und Deine Lichtsteuerung schauen richtig Klasse aus.
Viel Spass noch beim Basteln, schau immer wieder mal rein.
Grüße aus dem Westerwald
Jens
|
|
| |
|
|
26.11.2011, 19:16 Uhr
Radfahrer
|
Hallo Ralle!
Du bist ja eine echte Leuchte!
Ich hoff zu den restlichen Problemchen gehen Dir genau so Lichter auf. Viel Erfolg!
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
26.11.2011, 19:21 Uhr
Ralle
|
bis auf den Blinker übernimmt alles die DMD. oder vielmehr der lichtbaustein.
habe die Tamiya LED ausgelötet und an deren stelle 4 Kabel eingelötet um 2 LEDs parallel anzuschließen.
Der Blinker ist ein Schaltbaustein von CTI
wird direkt an Empfänger angeschlossen und man kann Blinker links/rechts/Warn und noch 2 weitere verbraucher mit nur einem Kanal schalten
Gruß jan
|
|
| |
|
|
26.11.2011, 20:00 Uhr
OliverRauls
3D - Drucker
|
Gefällt mir sehr gut! Schöne Arbeit.
Oli
|
|
| |
|
|
27.11.2011, 14:30 Uhr
Ralle
|
ich habe noch ein wenig an der Front weiter gemacht:
Sicherungskette mit "Splint"angebracht und die Eisgreifer Halterung auf 2A4 umgebaut
Gruß jan
|
|
| |
|
|
27.11.2011, 15:22 Uhr
wolfheni
|
hallo jan,
wie realisiert du das tarnlicht vorn??
gruß wolfgang
|
|
| |
|
|
