Thema:  Poly Projekt, Panzerwaschanlage im Maßstab 1:16 |
[ - Antworten - ] |
31.07.2011, 10:45 Uhr
  EICHE
|
Hallo Modellbaufreunde,
Da die nächsten Wochen wieder sparen für das nächste Projekt angesagt ist, möchte ich die Zeit nutzen
um die Panzerwaschanlage fertig zu stellen.
Es gibt verschiedene Varianten, die im Einsatz sind und es wird eine Mischung, sodass auch die Optik
nicht zu kurz kommt.

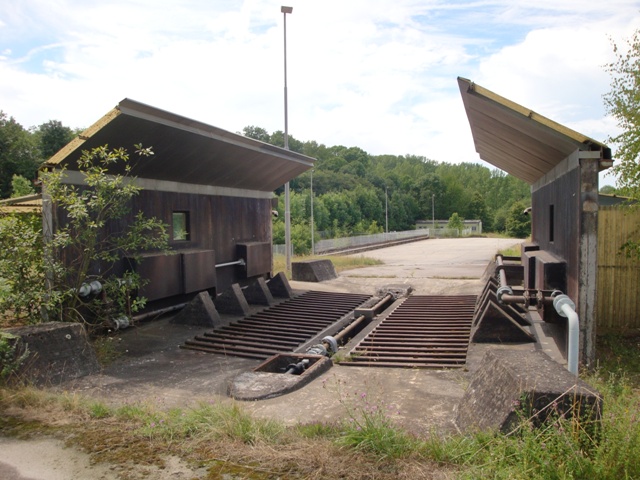

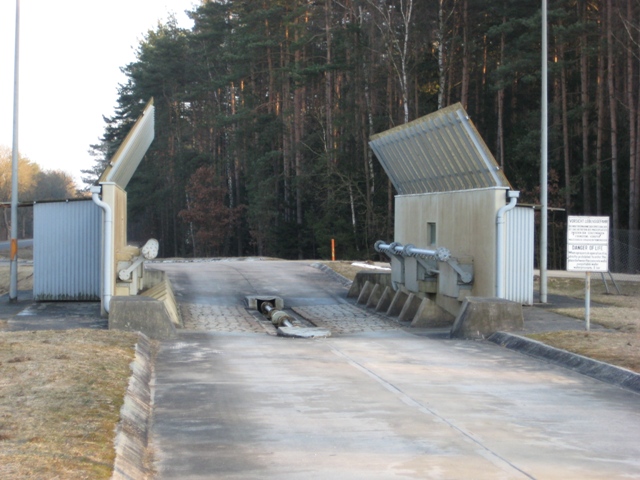

Hier mal als Vorschau, ein Mix aus verschiedenen Varianten.
Fortsetzung folgt......................................
--
Gruß Gerhard
|
|
|
|
|
31.07.2011, 12:07 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
interessanter und moderner sieht natürlich die auf dem lezten Bild aus.
Sie scheint auch die größte zu sein.
Hey, ein schöner Gimmick wäre natürlich noch wenn sie wirklich Wasser verspritzen würde
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
01.08.2011, 17:34 Uhr
EICHE
|
Hallo Dirk,
Das mit dem Wasser ist immer so eine Sache
Aber machbar wäre es mit sicherheit.

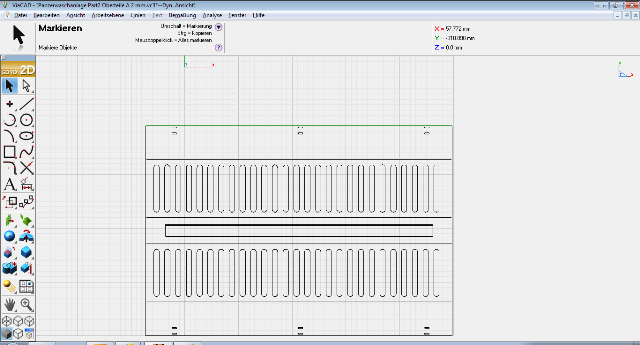

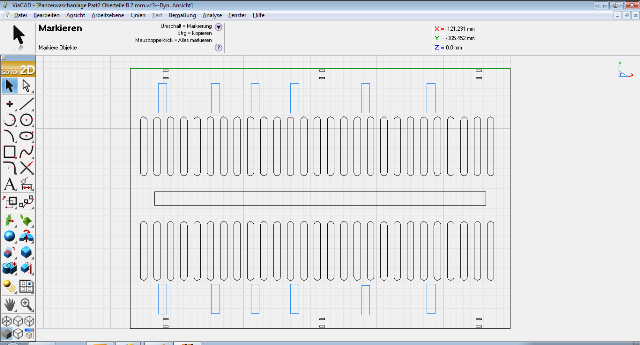

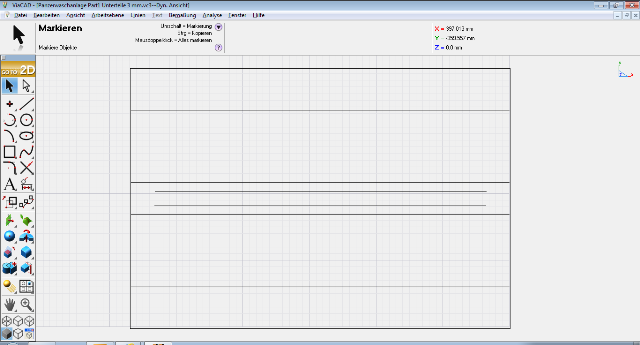

Hier mal die Zeichnung der ersten drei Frästeile von der Bodenplatte.
Die Bodenplatte besteht aus 3 mm Poly die zwei darüberliegenden aus 2 mm.
Dazwischen werden Streben eingeklebt, damit das ganze stabilität bekommt.
--
Gruß Gerhard
|
|
|
|
|
|
05.08.2011, 19:23 Uhr
EICHE
|
Hallo Modellbaufreunde,

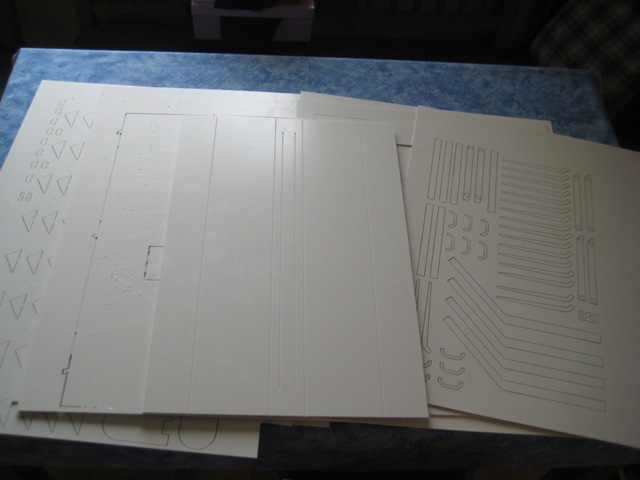

die ersten Teile der Panzerwaschanlage sind nach Zeichnung gefräst.
Hier schon mal ein kleiner Ausblick.
Die untere Grundplatte besteht aus 3 mm und wird in Längsrichtung verstrebt.
Die äußeren Streben müssen noch um 3,5 mm gekürzt werden, da hier die Auffahrrampen
zukünftig eingehängt werden sollen.
Wenn die untere Verstrebung und die Umrandung geklebt ist, folgt die Obere Grundplatte A.
Auf die A Grundplatte wird dann die B Grundplatte aufgeklebt, damit die Taschen für die Betonsockel
fixiert werden können.
Fertig geklebt sieht das dann so aus.
--
Gruß Gerhard
|
|
|
|
|
|
07.08.2011, 12:34 Uhr
EICHE
|
Hallo Modellbaugemeinde,
an der gefrästen Panzerwaschanlage ist es auch ein kleines Stück weiter gegangen.
Im nächsten Schritt werden die Auffahrrampen zusammengeklebt.
An den Rampen befinden sich Haltenasen zum einhängen an der Grundplatte.
Danach erfolgt das Aufkleben des Mittelstückes für die Unterbodenwäsche.

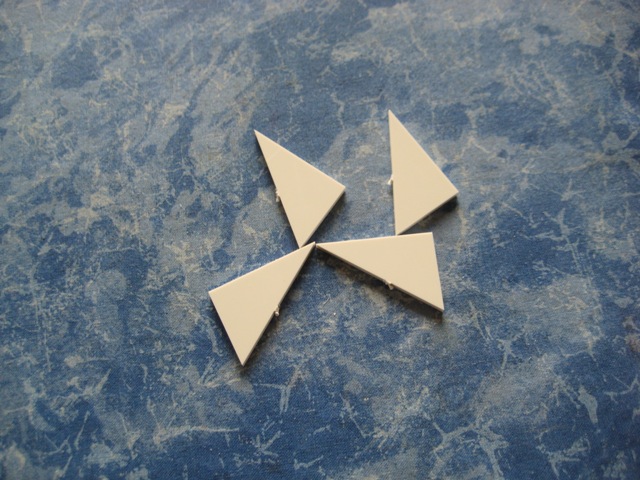

Als nächstes werden die Dreiecke für das verkleben vorbereitet.
Die Positionierung habe ich durch gefräste Taschen fixiert.
Wenn dieser Abschnitt vollzogen ist, kann es mit dem Aufbau der Seitenwände weitergehen.
Bei den Seitenwänden muss noch eine kleine Korrektur vorgenommen werden, da sich ein kleiner
Rechenfehler eingeschlichen hat.
Geplant war, das die Seitenwand um die Materialstärke nach innen rutscht, damit diese eingehängt und
zerlegt werden kann.
( platzsparende Lagerung )
Hier mal das Gerippe im Verbauzustand.
Hier mal fertig verklebt.
Und positioniert
Das ganze wird nun auch für die andere Seite erstellt und eingehängt.
Das wars mal wieder für heute, Fortsetzung folgt.........................................
--
Gruß Gerhard
|
|
|
|
|
|
09.08.2011, 18:39 Uhr
EICHE
|
Hallo zusammen,
heute möchte ich mal den Baubericht der Panzerwaschanlage fortführen.

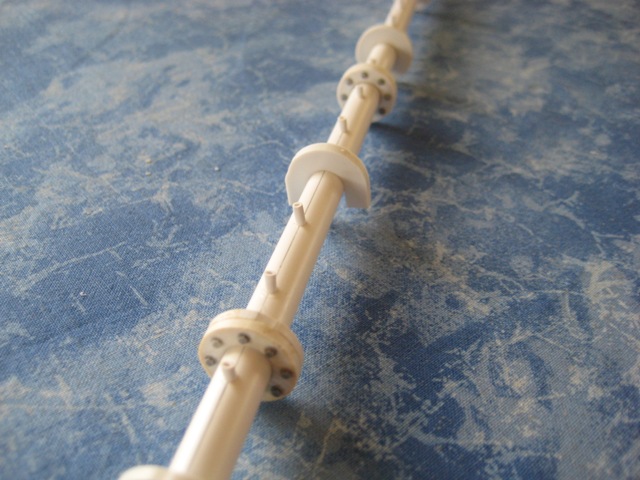

Im nächsten Step, werde ich das Mittelrohr fertigstellen.
Hierzu benötigt man ein Polyrohr mit dem Außendurchmesser 8 mm und mehrere Schraubendummy´s
Die Schrauben Dummy´s, welche für die Flansche benötigt werden, habe ich bei "König" entdeckt und eignen sich sehr gut hierfür.
Kosteneinsparung !
Die Flansche besitzen eine Bohrung von 1 mm und müssen nicht Nachgearbeitet werden.
Bevor das Rohr verbaut wird, bietet es sich an eine Gerade hier anzuzeichen, damit die gebohrten Löcher auf einer Linie laufen.
Des weiteren benötigt man ein kleines Poly Röhrchen mir 2 mm, diese abgelängt auf je 10 mm sollen dann mal die Düsen darstellen.
Die kleinen Rechtecke die zu sehen sin, dienen dann als Abstützung für die Wellenscheiben.
Alles weitere erklären eigentlich die Bilder.
Hier im eingebauten Zustand.
Im Anschluß werden noch die Schutzbügel angeklebt.
Und so sieht dann der fertige Zustand aus.
Das war´s mal wieder für heute.
--
Gruß Gerhard
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von EICHE am 09.08.2011 21:42.
|
|
|
09.08.2011, 19:48 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
nicht schlecht deine Waschstraße
Sag, hast du mal einen Link von dem "König" wo es die Schraubendummys gibt ?
Sind zwar in 1:35 aber für das ein oder andere Vorhaben bestimmt gut geeignet.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
09.08.2011, 19:59 Uhr
EICHE
|
Hallo Dirk,
auf der Startseite von Modellbau König musst Du nur den Suchbegriff
" Bolts&Nuts" eingeben.
Und schon wird Dir geholfen, in sämstlichen Größen.
Die 1,5 mm sind für 1:16 sehr gut geeignet.
Schrauben Dummy´s
--
Gruß Gerhard
|
|
|
|
|
|
09.08.2011, 21:44 Uhr
EICHE
|
Hallo Dirk,
ist doch Ehrensache, wenn man Dir schon mal einen Tipp geben kann;)
--
Gruß Gerhard
|
|
|
|
|
|
10.08.2011, 18:58 Uhr
EICHE
|
Hallo Dirk,
war doch positiv gemeint, da ja sonst Du die Top Tipps verteilst.
Hersteller, Anbieter usw.....................
--
Gruß Gerhard
|
|
|
|
|
|
10.08.2011, 20:47 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
ach soooo
Sag, wie machst du die oberen Seitenteile - Wellblech transparent wie auf dem unteren Bild ?
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
11.08.2011, 17:50 Uhr
EICHE
|
Hallo zusammen,
heute geht´s mal wieder weiter, um die Frage vom Dirk zu klären bzw. zu lüften.

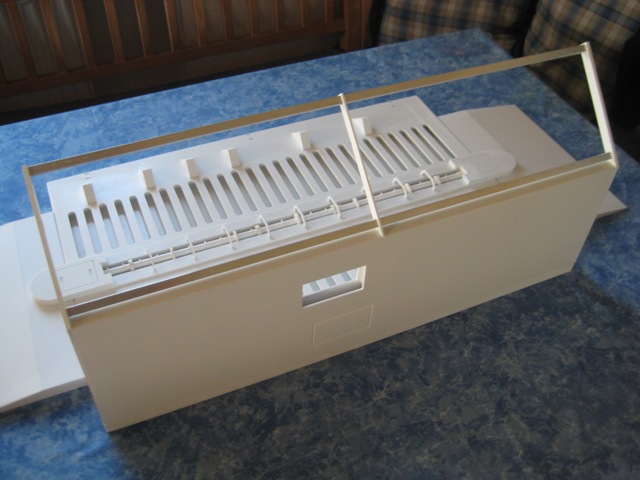

Weiter geht es mit dem oberen Aufbau.
Zuerst werden li. und rechts Polyteile nach innen aufgedoppelt, da diese die ALu U Profile 7,5x 7,5 mm
aufnehmen müssen.
In der Mitte folgt ebenfalls noch ein Stabilisierungstück.
In diese Verbindung kommt zum Schluß noch eine Hohlkammerplatte von 6 mm.
Das äußere Aluprofil kann jederzeit mit den Holkammerplatten entnommen werden und stellt
nacher kein Problem beim lackieren dar.
Im nächsten Schritt habe ich die Betonsäulen li.und re. für die Auffahrrampen verklebt.
Diese können einfach hingestellt werden, oder man pappt die an die Grundplatte fest.
Als nächstes kommt das verkleben der Steuerbehälten dran.
Danach werden die Strebehälter in die Frästaschen eingeklebt und es kommt die Hohlkammerplatte
zum Einsatz.
Wenn dieses doppelt angefertigt wurde, kann die Deko Wasserleitung verlegt werden.
Hierfür habe ich Wedico T Stücke und ein Messungrohr 2 mm verwendet.
Die zusätzlich Streben werden ausgemittelt angeklebt und dienen nur der optischen Verbesserung.
Trotz Streben, sind noch immer die Scheiben zu entnehmen.
Und schon sind wir wieder für heute am Ende angelangt.
Fortsetzung folgt.
--
Gruß Gerhard
|
|
|
|
|
|
