Thema:  Benötige Hintergrundinformation zur gezeigten Wendelantenne |
[ - Antworten - ] |
11.07.2011, 21:14 Uhr
  EICHE
|
Hallo Modellbaufreunde,

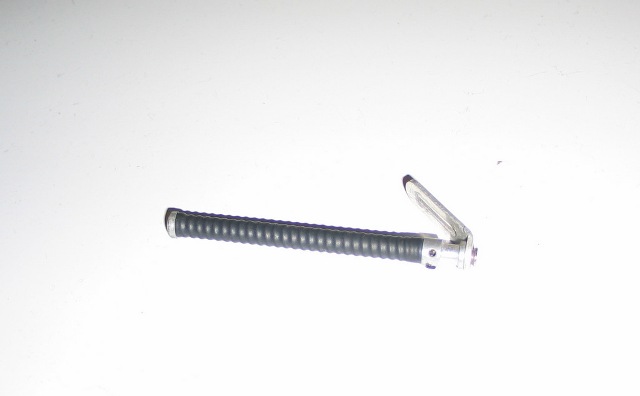

ich habe in meiner Restekiste folgende Wendelantenne noch gefunden.
ich bin mir aber nicht mehr sicher, um welches Maß die Original Litze vom Empfänger zu
kürzen ist.
Vielleicht hat ja jemand noch die Info.
--
Gruß Gerhard
|
|
 |
|
|
11.07.2011, 21:39 Uhr
amy
|
Hallo Gerhard
diese Frage hat sich mir auch vor kurzen gestellt allerdings ging es bei mir um eine Stabantenne . Hartmut hat mir volgendes geschrieben : die gesamte länge Stab und Empfängerkabel sollten die vorherige gesamt länge des Empfängerkabels nicht überschreiten das heißt wenn das Empfängerkabel eine länge z.B von 100 cm hat sollte der Stab 50 cm lang sein und das Empfängerkabel sollte um 50 cm gekürzt werden. Also 50cm/50cm so hab ich das verstanden . In deinem Fall wurde ich die wicklungen ausrechnen welche länge das ergibt und um diese länge das Antennenkabel vom Empfänger kürzen.
Aber bevor du schnibbelst warte auf Antworten anderer Kellegen vielleicht können die es besser erklären .
Gruß Zoran
|
|
| |
|
|
12.07.2011, 18:02 Uhr
EICHE
|
Hallo Zoran,
danke für den Tipp.
Werde jetzt mal im Anschluß die Wicklungen zählen und den Umfang pro Wicklung berechnen.
Ich glaube die Wendelantenne hat es bis 2005 beim Conrad gegeben, und der Beipackzettel
wanderte damals in den Hausmüll, nachdem er verbaut war.
Mal sehen, ob noch Info´s hierzu eingehen.
--
Gruß Gerhard
|
|
| |
|
|
12.07.2011, 19:53 Uhr
Radfahrer
|
Hallo Gerhard.
Die Antenne nimmt bei uns einer als Empfängerantenne, das Antennenkabel hat er bis auf die Länge, die er brauchte um an die innen eingebaute Antenne zu kommen, gekappt. Funktioniert gut.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
| |
|
|
12.07.2011, 20:19 Uhr
amy
|
Hallo Gerhard
was mir noch eingefallen ist ,ich weiß ja nicht in welches Modell du die Antenne einbauen willst aber sollte es sich um ein Metallmodell handeln mußt du sehen das deine Wendelantenne Isoliert vom Chassi eingebaut wird.
Gruß Zoran
|
|
| |
|
|
12.07.2011, 21:50 Uhr
EICHE
|
Hallo Olaf und Zoran,
Die Wendelantenne soll am Radi ran.
Habe die Leitung vom Empfänger schon um 40 cm gekappt.
Durchmesser der Antenne x 3,14 x die Steigungs oder Windungsanzahl
--
Gruß Gerhard
|
|
| |
|
|
12.07.2011, 23:17 Uhr
halbkette
|
Hallo Gerhard,
demnach hat die Wendel nur einen Durchmesser von ca. 5mm ? Das ist wirklich klein.
Oder hast du dich verrechnet?
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von halbkette am 12.07.2011 23:56. |
|
|
13.07.2011, 11:55 Uhr
Einheitsdiesel
|
Hallo gerhard,
die hab ich mir vor ca. 7 Jahren mal bei Conrad bestellt, aber nie verwendet. Für den Scan hab ich sie extra ausgepackt
Gruß
Stephan
--
Suum cuique
|
|
| |
|
|
13.07.2011, 12:01 Uhr
Vossi3
|
Ähm... Stephan, auf dem Bild von der Verpackung steht doch ganz genau, auf welche Länge die Empfangsantenne des Empfängers gekürzt werden soll.... jedenfalls für 40MHz.
Jan
|
|
| |
|
|
13.07.2011, 12:13 Uhr
Einheitsdiesel
|
Ähmm Jan,
genau deshalb hab ich ja auch dieses eingescannt !
Wissende Grüße
Stephan
--
Suum cuique
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Einheitsdiesel am 13.07.2011 12:14. |
|
|
13.07.2011, 12:19 Uhr
kampfgnom
|
Hallo,
mal eine Doofe Frage, aber wieso steht auf der Verpacktung kürzen, und auf dem Beipackzettel, dass man die nur auswickeln soll?
Ich würde jetzt mal eher auf den Zettel als auf eine zusätzliche Auszeichnung der Verkäufer vertrauen!
Gruß
kevin
|
|
| |
|
|
13.07.2011, 14:03 Uhr
halbkette
|
Hallo Kevin,
"egal, was andere sagen"  - es soll grundsätzlich die "urprüngliche Gesamtlänge" der Empfänger-Antenne wieder hergestellt werden.
Also, der Empfänger gibt die Länge fabrikmäßig vor, weil das von der verwendeten Trägerfrequenz abhängt und physikalisch gesehen genau ein Viertel der Funk-Wellenlänge sein soll.
Wenn beispielsweise die Empfängerantenne "1,15 m" lang ist und die Wendel-Antenne nun eine "abgewickelte Länge" von ca. "77 cm" hat, dann sollte man die Emfpängerantenne also um diese "77 cm" kürzen.
( Der Rest wären dann noch 38 cm - zur Kontrolle. )
Am Ende soll also die praktische Antennen-Drahtlänge wieder 1,15m betragen. Das ist alles.
Dabei sind die Zahlen natürlich austauschbar, weil jede Trägerfrequenz bekanntermaßen ihre eigene Wellenlänge besitzt. Dieses Maß entnimmt man am besten der ursprünglichen Empfängerantenne.
Alles klar?
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
13.07.2011, 21:54 Uhr
EICHE
|
Hallo Stephan,
danke für Deine Mühe.
Habe bereits ja geschnitten um ca. 40 cm und noch kein Problem feststellen können.
--
Gruß Gerhard
|
|
| |
|
|
