Thema:  Leopard 1 im Maßstab 1:10 |
[ - Antworten - ] |
29.10.2011, 20:08 Uhr
  FURIANER
|
Hi Oli
Weida, bitte immer weida damit!
Oli, ich habe das Gefühl, Du hast richtig Gefallen gefunden an größeren Maßstäben?
Ist eigentlich die Post von mir angekommen?
Gruss und Panzer Hurra
Björn
|
|
 |
|
|
05.11.2011, 19:46 Uhr
OliverRauls
3D - Drucker
|

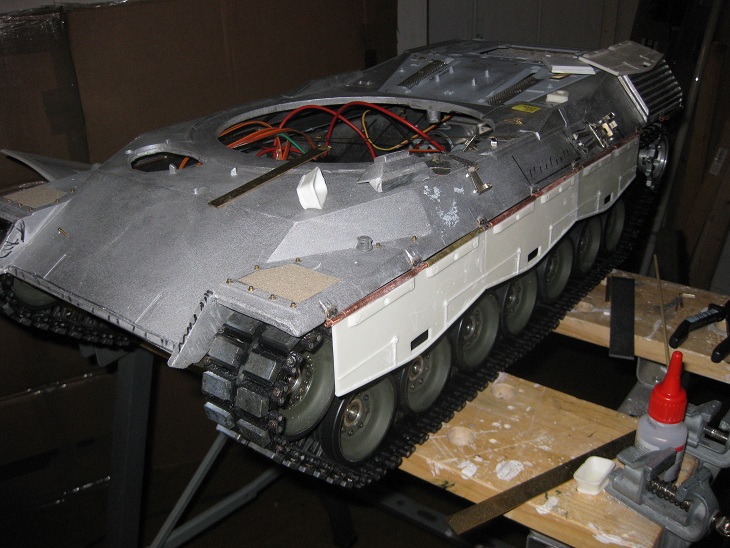

Ich werd wohl einen Leo1A4 bauen. Vorteil: Turm relativ leicht nachbildbar. Also müssen für die Unterwanne Kettenschürzen gebaut werden. Ich baute ein Urmodell was ich mit Resin abgeformt habe. Die wenig sterile Oberfläche der Schürzen gefällt mir. Gern hätte ich die originale Optik der Schürzenoberfläche mit dem Lochmuster nachgebildet.... wußte aber ehrlich gesagt nicht wie.....
Oli:D
|
|
| |
|
|
13.11.2011, 15:56 Uhr
OliverRauls
3D - Drucker
|

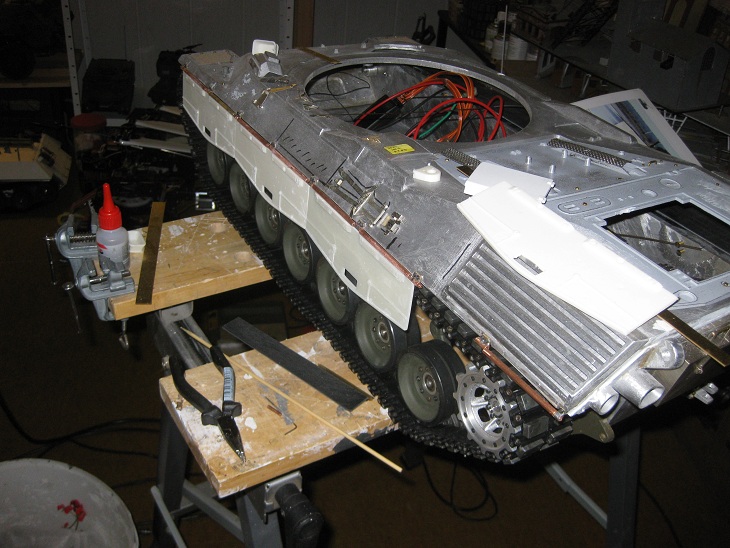

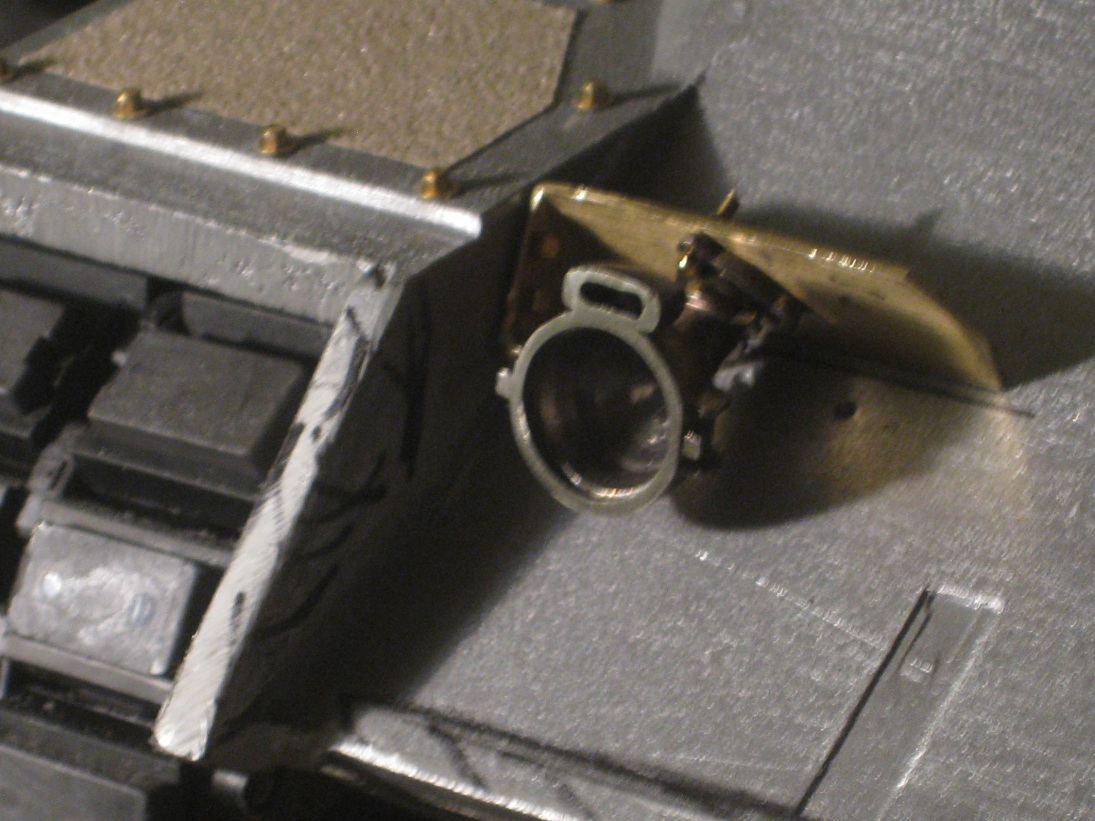

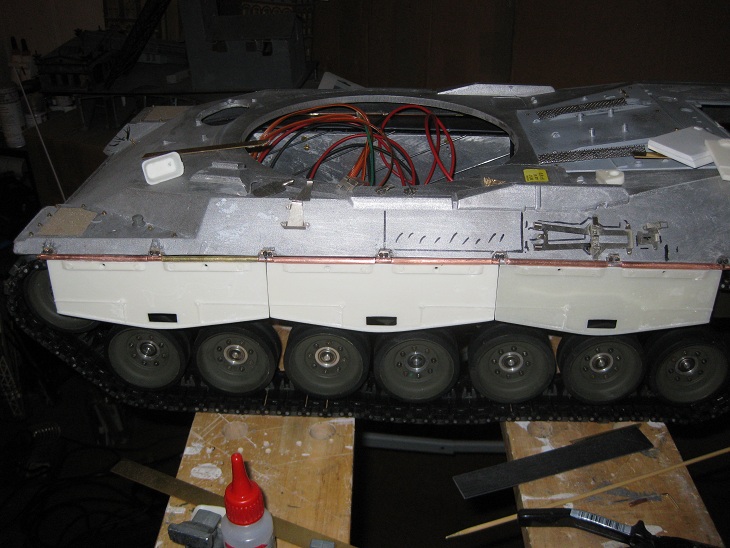

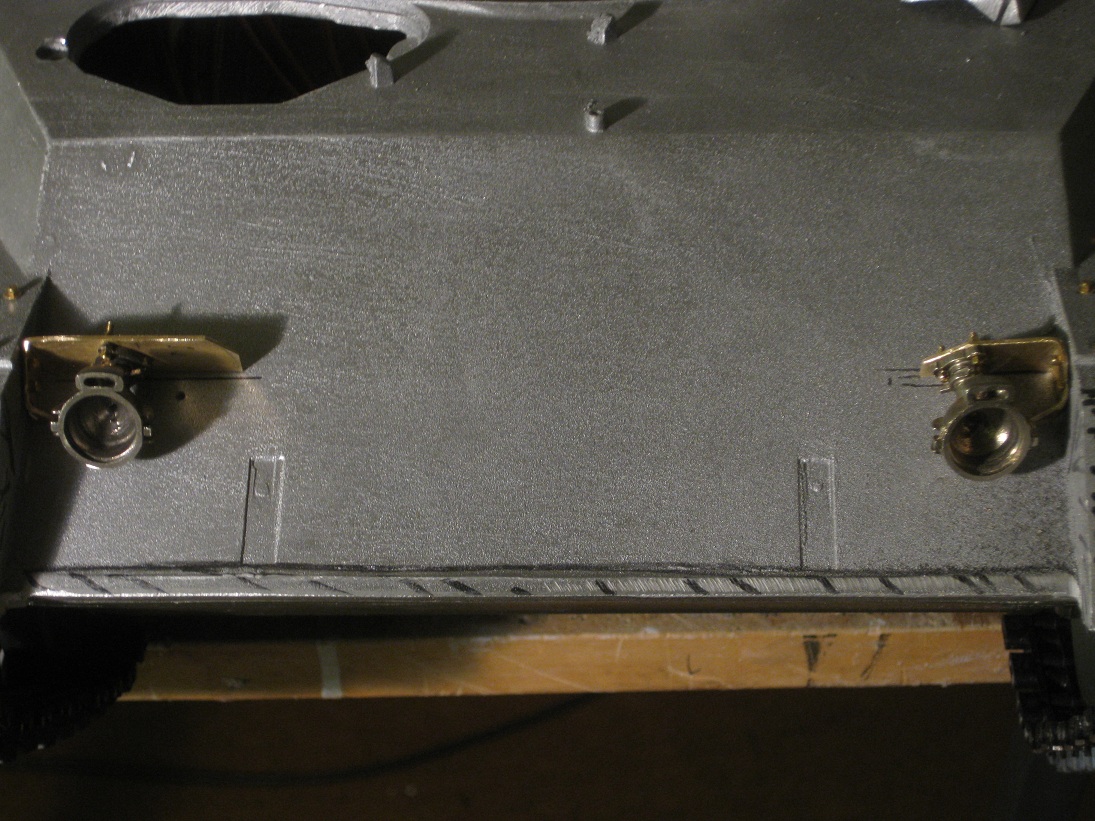

Die Schürzen sind jetzt für beide Seiten abgegossen und teilweise montiert (Probeweise). Fehlen noch die Verschlüsse und Kleinkram der Schürzen. Dazu hab ich mal mit den Frontscheinwerfern begonnen. Diese sind von AFV (Leo2). Spricht etwas gegen die Leo2 Scheinwerfer?
Oli
|
|
| |
|
|
14.11.2011, 09:12 Uhr
TOM
MAN Kippa Määähn
|
Hi Oli
Nein, spricht nix dagegen....sind die selben...
Schöner "Brummer" Dein Leo.....
Tom
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
| |
|
|
14.11.2011, 11:53 Uhr
OliverRauls
3D - Drucker
|
Puh..... und ich hab mich immer gewundert, was wohl "Scheinwerfer Leo1 von Scheiwerfer Leo2" unterscheidet. Und, Tom, der "Brummer" wird dank seiner guten soliden Basis auch zuverlässig fahren! Das ist das schönste daran!
Oli
|
|
| |
|
|
14.11.2011, 14:50 Uhr
BW-Kette
|
Hallo Oli
Gib mal im Google / Bilder folgendes ein:
dozerblade leo 1
Dann kommt auch eine pdf Datei mit Maßen. Die Sache erhöht den Spielwert ungemein. Werde die wohl bei unserem 1A3 realisieren.
An sonsten wie immer: Schön Bilder machen!
Frank
|
|
| |
|
|
14.11.2011, 19:02 Uhr
OliverRauls
3D - Drucker
|
Frank, Tom, danke für den Hinweis! Leider gab es das Ding ja nicht in der BW. So wirkt es etwas exotisch. Ich denk drüber nach.... man kann das ja auch an/ abbauen wie es aussieht....
Oli
|
|
| |
|
|
14.11.2011, 19:49 Uhr
RommelJunior
|
Hallo Oli,
was ein Brummer Dein Leo.
Hoffe das Modell mal in Munster zu sehen.
Also immer schön weiter bauen.
Grüße aus dem Westerwald
Jens
|
|
| |
|
|
14.11.2011, 21:16 Uhr
BW-Kette
|
Hi Oli
Schau Dir mal die Bilder an. Es waren Versuchsmuster. Am Turm sieht man das Kreuz.
Frank
|
|
| |
|
|
26.11.2011, 19:50 Uhr
OliverRauls
3D - Drucker
|

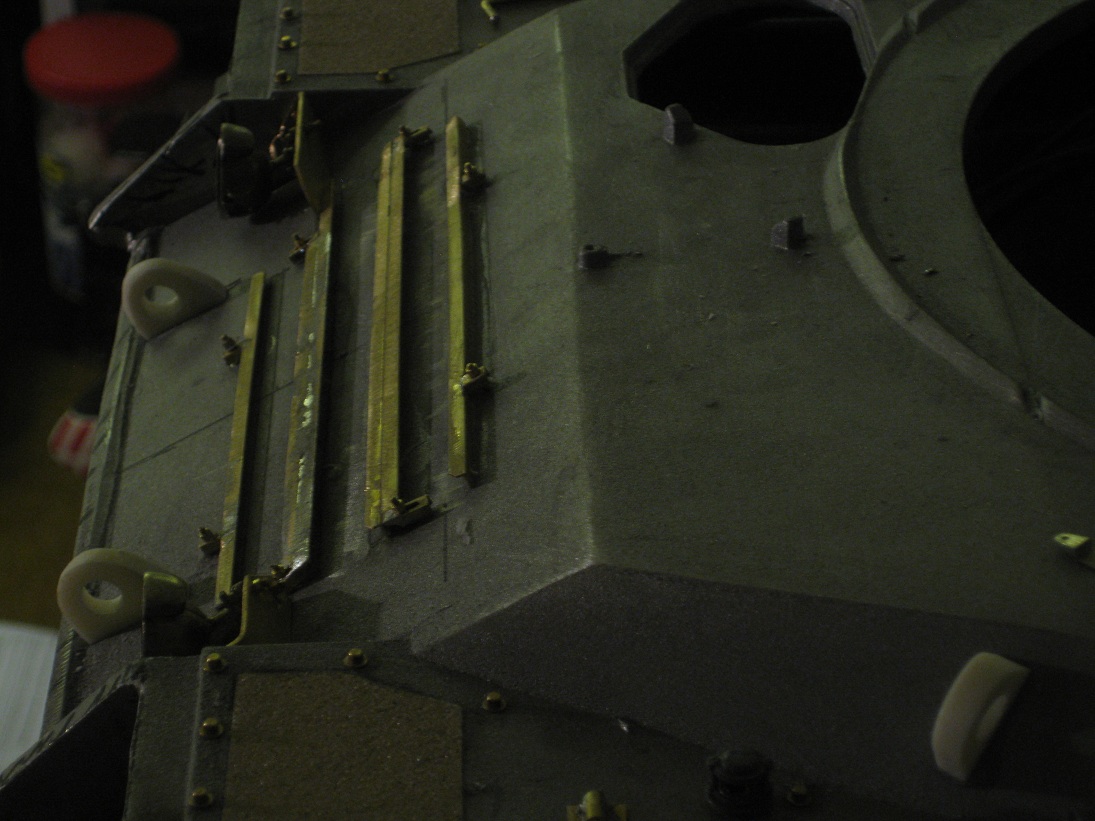

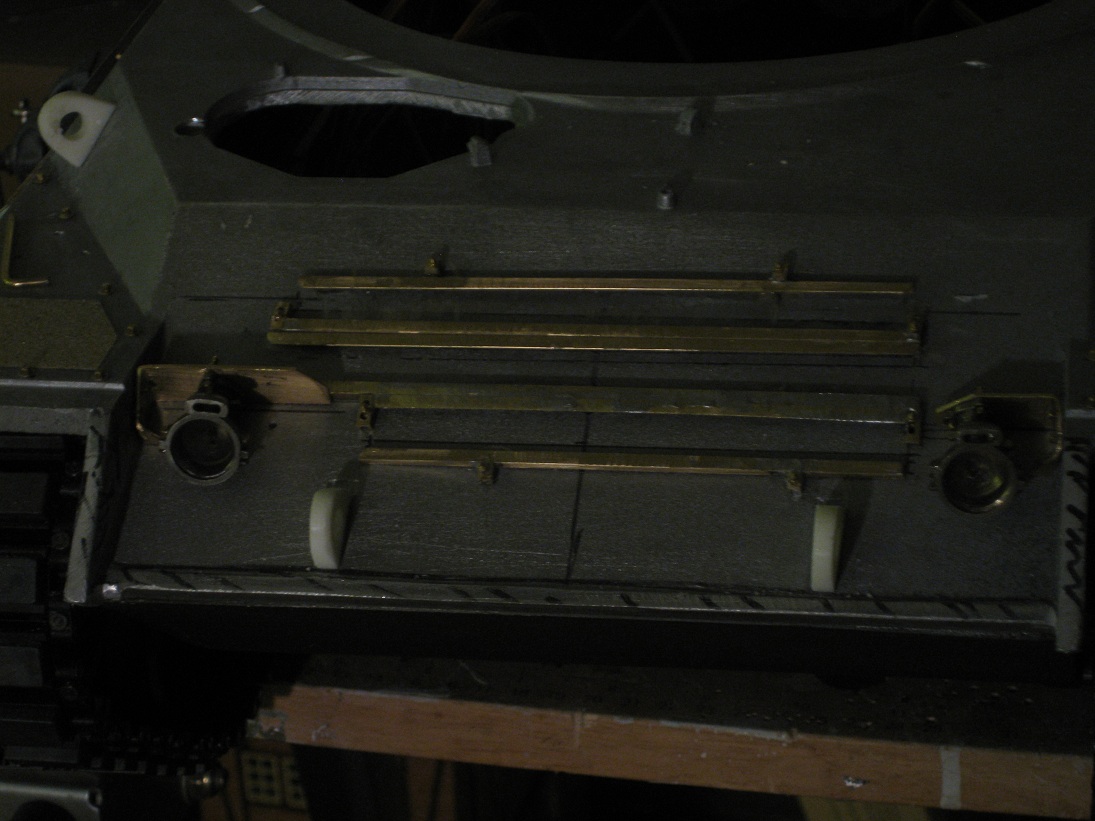

Das hab ich völlig unterschätzt- die trivialen Halter der Eisgreifer. Erstes Problem- Material über deren genaue Gestaltung- sprich Längen etc.... jeder Abschnitt ist anders. Zweites Problem- das anlöten der kleinen (5/ 8 mm) Stücke durch die die Befestigungsbolzen/ Schrauben kommen.... die Flüche wiederhol ich mal nicht... dritte Hürde: einkleben der Bolzen in die Wanne, aufdrehen der M1,4 Muttern mit dem "2er" Schlüssel! Im Original wohl M19 oder 20, hinter M1,4 mit 2mm Kopf! Ich glaub, ich werd zu alt für sowas. 1:10 ist richtig ernsthaft betrieben anstrengender als 1:16. Dort wär das das ankleben einer fertig gespritzten Platte gewesen. 2 Minuten. Hier: 1 Woche Feierabende, gefühlt eine Ewigkeit......
Wünsch euch noch ein schönes Wochenende
Oli
|
|
| |
|
|
15.01.2012, 17:57 Uhr
OliverRauls
3D - Drucker
|

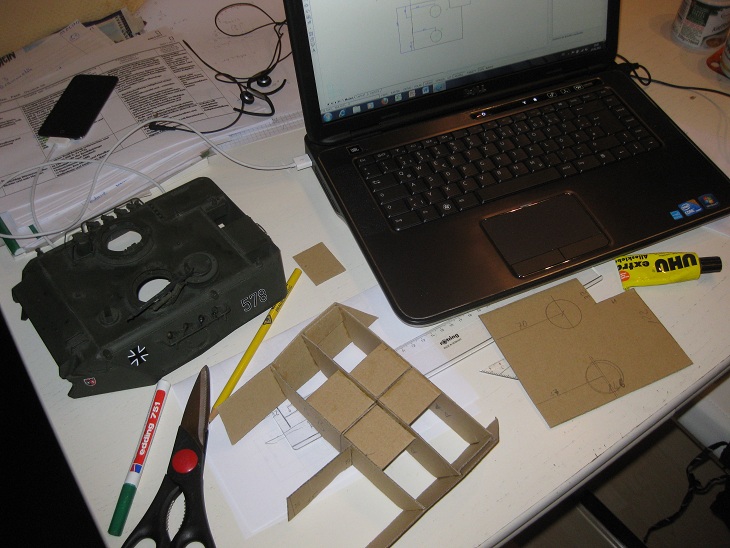

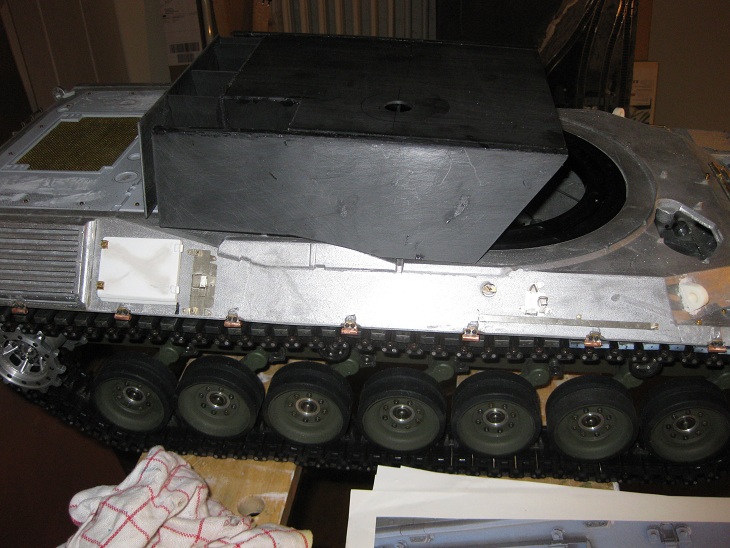

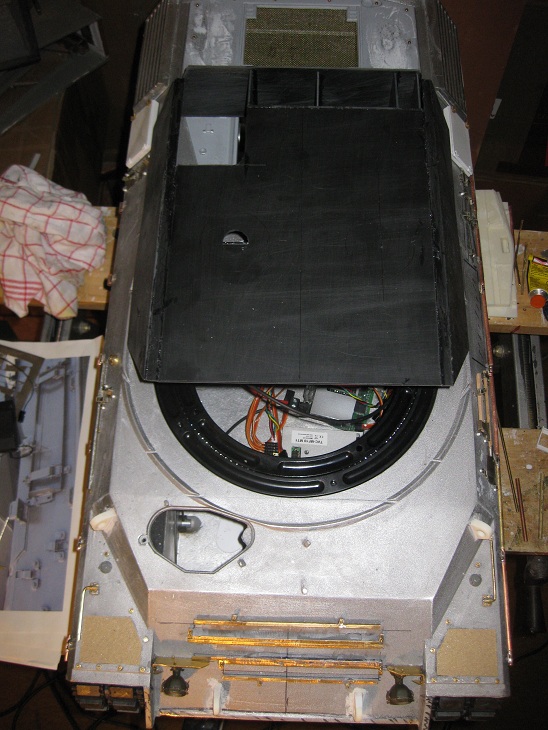

Ich habe mit dem Turm begonnen. Hochskaliert vom Tamiya Turm. Ist doch nicht so trivial wie ich dachte. Erst nachdem ich in die Innenseite des tamiya Turmes "Spanten" aus Pappe reingebastelt habe hab ich das so langsam mit den Winkeln etc. hinbekommen. Schaut ihr.

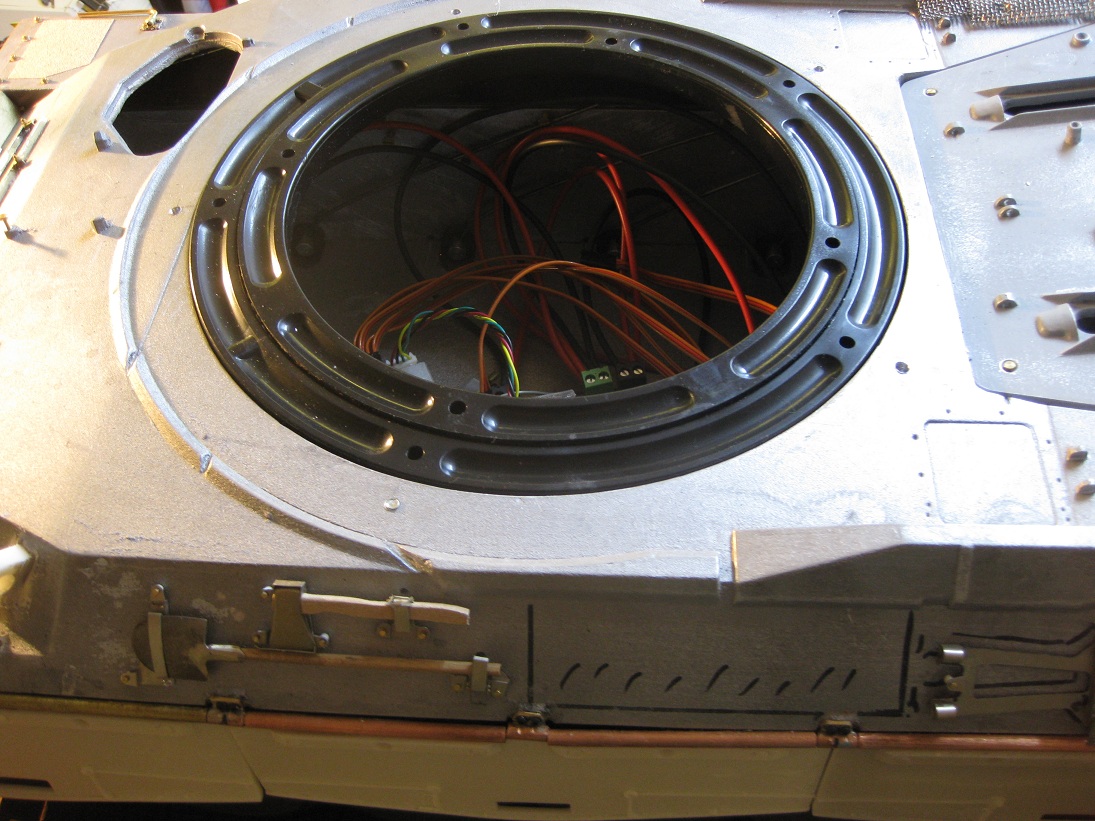

Man sieht übrigens auch den Drehkranz. Bestellt bei ibää. Stammt wohl aus einem Möbeltisch/ Messeständer. Passt perfekt und kann verschraubt werden. Ideen für den Drehantrieb hab ich auch schon.
Oli
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von OliverRauls am 15.01.2012 17:59. |
|
|
15.01.2012, 18:32 Uhr
Stein97440
|
Hi Oli,
echt schön was Du da so baust! Der "alte" Leo ist halt echt ein schönes Fahrzeug!!
Die Drehkränze hatte ich auch schonmal bei Ebay gesehen, könntest Du mir da evtl. mal die Artikelnummer bzw. den Verkäufernamen schicken??
Würde mir dann auch gleich mal einen zulegen, auch wenn es bei mir bis zum Turm noch Lichtjahre dauern wird :-( Aber was man hat das hat man...
Viele Grüsse
Reiner
|
|
| |
|
|
15.01.2012, 19:01 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Oli,
ist das schwarze Material Poly ?
Wenn es Poly ist, finde ich es garnicht schlecht als Werkstoff, kann man wenigstens super bearbeiten und mit einer Spante innendrin auch total stabil, kleiner Erfahrungstip zum Verkleben , von unseren damaligen Halbkettenbauten, Polyplatten mit dickflüssigem Sekundenkleber verklebt und mit Aktivatorspray gehärtet, das hat mich wirklich überzeugt, die Naht lies sich fast nicht brechen und wenn, dann nur daneben.
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
29.01.2012, 18:40 Uhr
OliverRauls
3D - Drucker
|

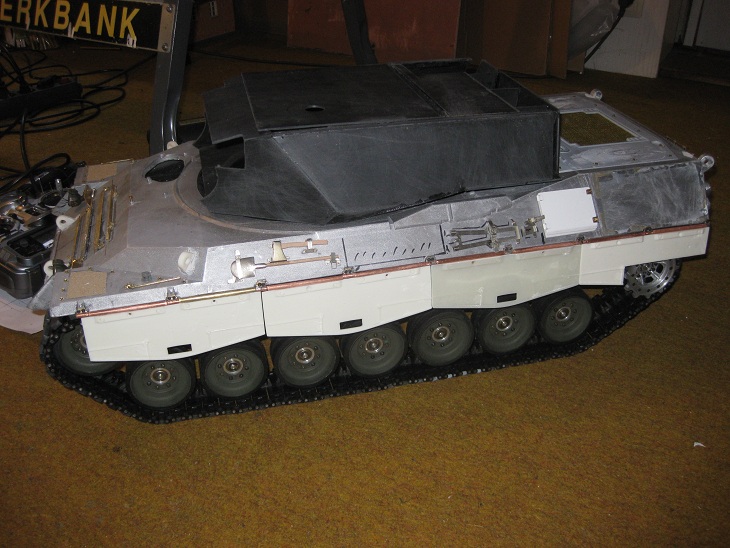

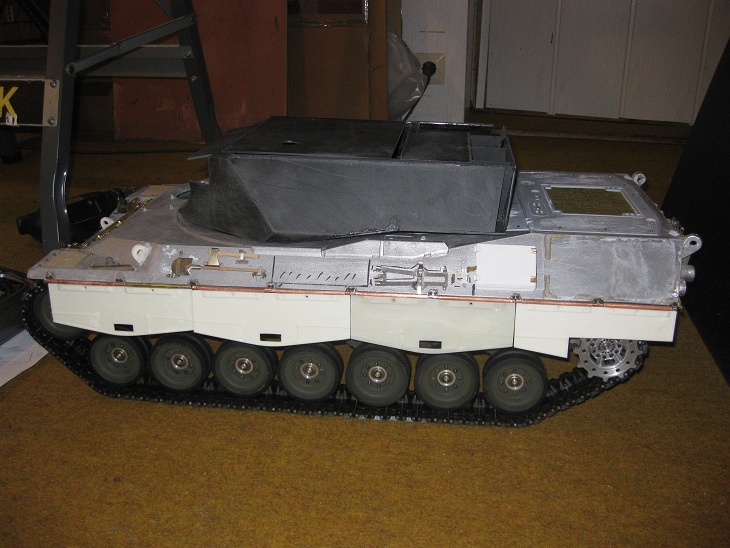

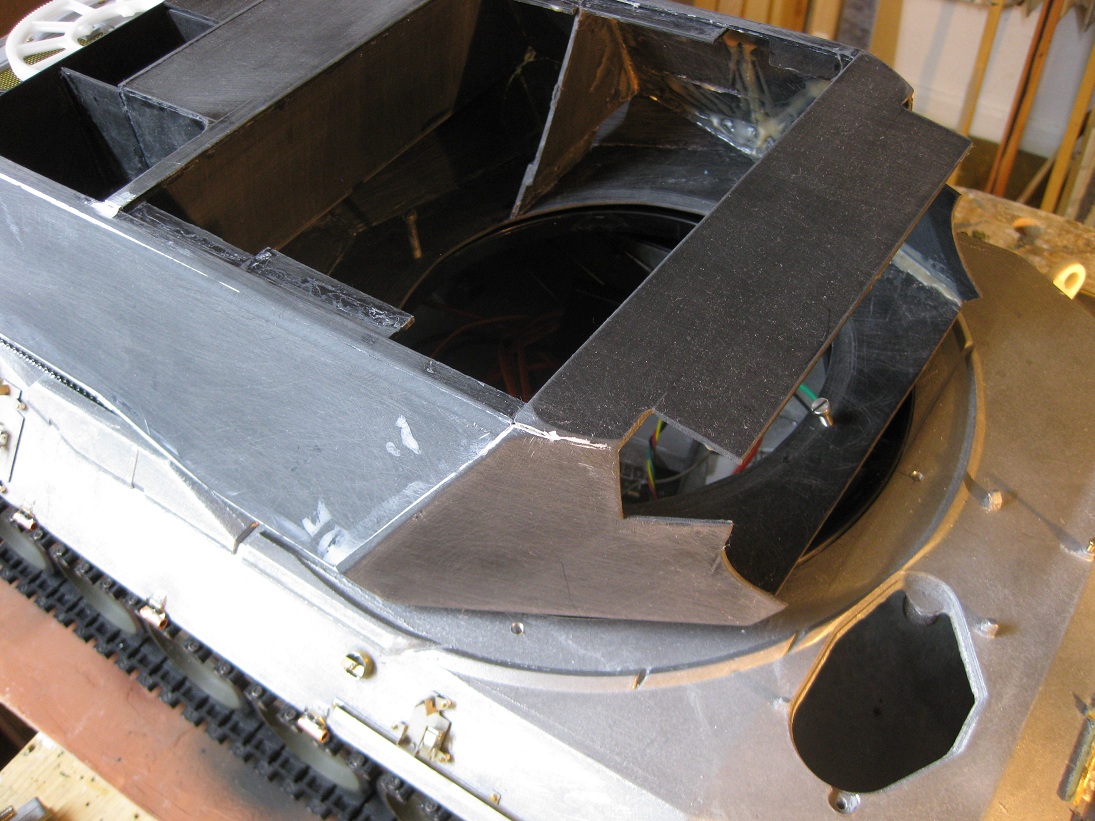

So, der Poly Turm wird. Das Lager hab ich erstmal zur Stabilisierung und Funktionskontrolle "angeheftet". Es funktioniert sehr gut, spielfrei und ruhig. Was fehlt wäre ein Zahnkranz um einen Motor nebst passendem Ritzel zur Turmdrehung einbauen zu können. Hier "fehlts" noch etwas. Wenn ich mal wieder Luft hab werd ich mich mal ans Rohr/ Rohrwiege machen. Die sollen aus Alu entstehen. Für alles andere ist der Polyturm stabil genug.
Ideen zum drehen des Turm willkommen!
Ideen zum drehen des Turm willkommen!
Oli
|
|
| |
|
|
22.05.2012, 19:52 Uhr
OliverRauls
3D - Drucker
|
Da es heute hier so heiß war, das nach Feierabend ausser im Keller kein Aktivitäten möglich waren ging es mal am Leo weiter.

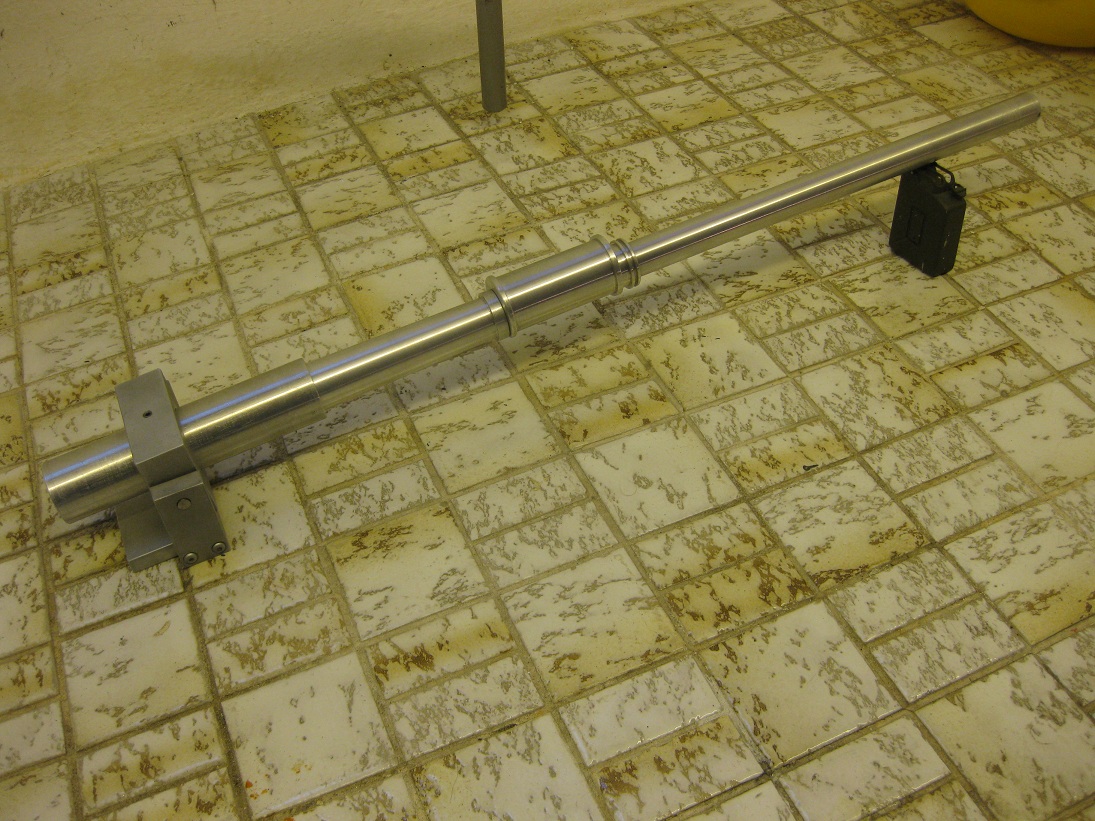

Ein Mitglied des Forums aus einem Nachbarland dem man große Käsetradition unterstellt hat mir das Rohr nebst "Wiege" gedreht. Hierfür nochmals herzlichen Dank!
Der Turm auf dem Drehring

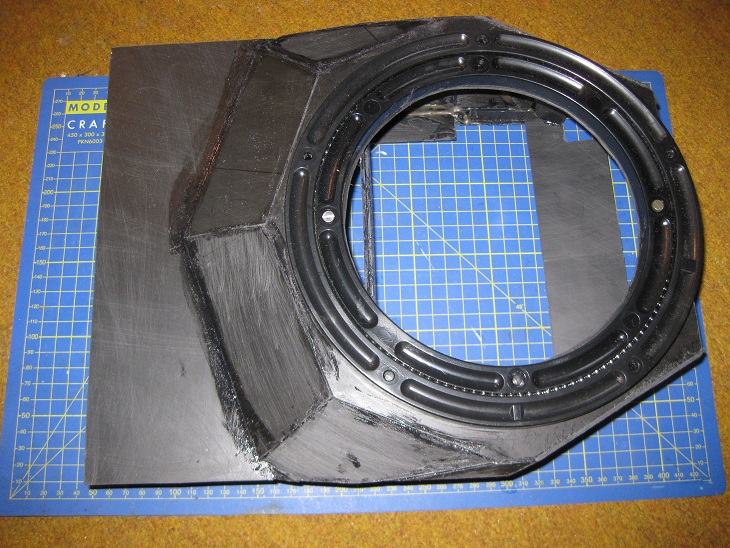

Der Drehring. Ein Kugellager von eBääää gedacht für Drehtische oder ähnliches. Passt perfekt und dreht sehr exakt/ spielfrei!
Bis denne
Oli
|
|
| |
|
|
