Thema: Fahrzeughalle mit Spitzdach für diverse Bundeswehrfahrzeuge in 1:16 |
[ - Antworten - ] |
28.04.2011, 17:58 Uhr EICHE
|
Hallo Modellbaufreunde,
ich möchte hiermit mal mein neues Projekt vorstellen.
Nachdem ich seit 2007 auf der Suche nach Fahrzeughallen für meinen noch nicht
vollendeten Fuhrpark bin, habe ich jetzt beschlossen
eine selbst zu konstruieren weil der vorhandene Markt nichts hergibt.
Die Halle wird im ersten Stepp ohne Ziegelstein Nachbildung sein, damit mal die Fräszeiten so gering
wie möglich gehalten werden können.
Sobald die Halle dann Passgenau ist, könnten für die Außenseiten Ziegelstein Fugen eingefügt werden.
Mal sehen wie das ganze optisch wirkt.
Es gibt ja eine Vielzahl von Hallen und jede sieht irgendwie anders aus.
Als Vorlage für meine erste Hallenkreation habe ich mir die 1:87 von Roco vorgenommen,
da diese bei uns auf der Eisenbahnanlage steht.
Als Material werden 3 mm und 2 mm Polyplatten zu Einsatz kommen und das ganze soll dann
auch platzsparend, zerlegbar bzw. transportabel sein.
Mal sehen was dann am Ende für eine Schuhschachtel rauskommt.

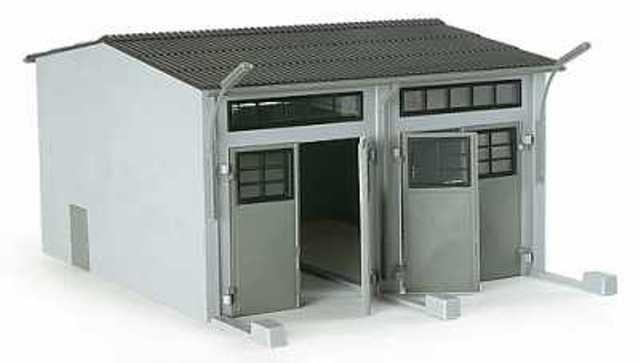

Hier mal ein Bild vom H0 Modell.
Ein besseres habe ich leider nicht im Netz gefunden.
Fortsetzung folgt................................. -- Gruß Gerhard
|
|
|
|
|
28.04.2011, 18:40 Uhr scenic99
Bob der Baumeister
|
Hi Gerhard,
du schon wieder
Was soll ioch denn Schreiben oder Sagen - wird doch eh ein schönes Projekt !!!
Schöne Halle - die Vorlage ist echt gut.
Bin mal gespannt was rauskommt.
Gruß
Dirk -- email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
28.04.2011, 18:51 Uhr Norbert
Puppenspieler [Administrator]
|
Uiiiiiiiiih,
schönes Projekt. Wird bestimmt wieder klasse werden das Teil.
Da fällt mir ein, das ich da auch noch ne Baustelle seit Jahren habe
Gruß Norbert -- http://www.panzerfan.de
|
|
|
|
|
28.04.2011, 19:24 Uhr EICHE
|
Hallo Norbert,
Laut Robert und Axel war das doch damals ein Unikat.
Genau die gleiche Halle wollte ich auch haben, aber leider unbezahlbar bzw. erschwinglich aufgrund der vielen Materialien und der damit verbundenen extrem hohen Fräszeit ( Ziegelsteinabbildung ).
@ Hi Dirk,
war heute auf den Finanzamt, nach mehreren Wochen der Verzögerung.
Habe die Steuererklärung nun endlich hinter mich gebracht und jetzt ist der Kopf wieder frei für etwas neues . -- Gruß Gerhard
|
|
|
|
|
28.04.2011, 19:57 Uhr Norbert
Puppenspieler [Administrator]
|
Hi Gerhard,
ein Unikat mit einer Kopie
Das mit den Fäszeiten ist korrekt und ich möchte auch nicht wissen, wieviele Fräser dabei übern Jordan gegangen sind
Damals - so 2005 kam dasTeil mal so bei mir an
Gruß Norbert -- http://www.panzerfan.de
|
|
|
|
|
28.04.2011, 20:29 Uhr Radfahrer
|
Hallo Häuslebauer!
Wenn ich zumindest die Flachdachhalle sehe, ist es da nicht langsam angebrachter zumindest für die Wände und Decke Holzplatten zu nehmen? -- Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
28.04.2011, 21:10 Uhr EICHE
|
Hallo Olaf,
wie Holzplatten.
Diese sind doch viel zu schwer und verziehen sich mit den Jahren. -- Gruß Gerhard
|
|
|
|
|
30.04.2011, 15:37 Uhr EICHE
|
Hallo Modellbaufreunde,
ich wollte heute mal ein Update von der Hallenkonstruktion geben.
Im groben ist Sie gezeichnet und es folgt nun das überprüfen des zusammenspieles der einzelen Teile.
Danach werde ich den CNC Code anfertigen und die ersten Teile mal fräsen.
Wie zu sehen ist, besteht die Halle ohne Dach bereits aus 8 Polyplatten und ich werde für das Projekt
einen 2 mm Fräser einsetzen.
Erspart Werkzeugwechsel und es gehen weniger Fräser über den Jordan.

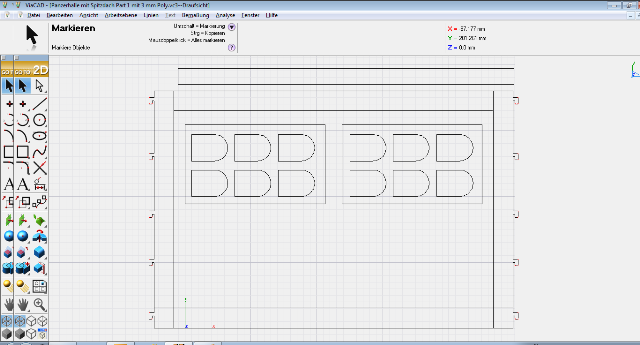

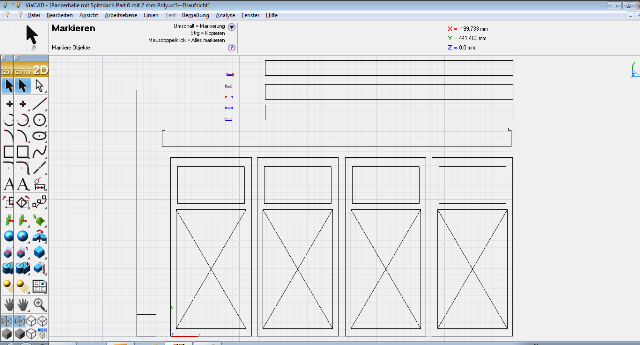

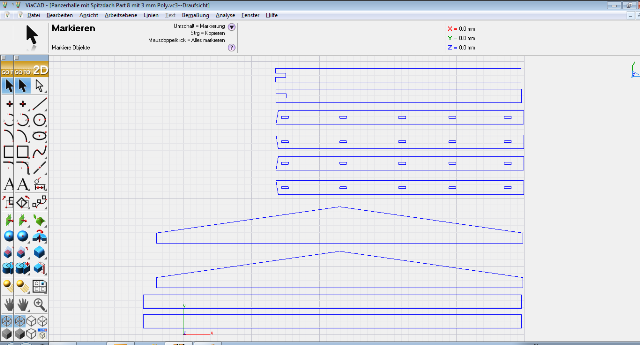

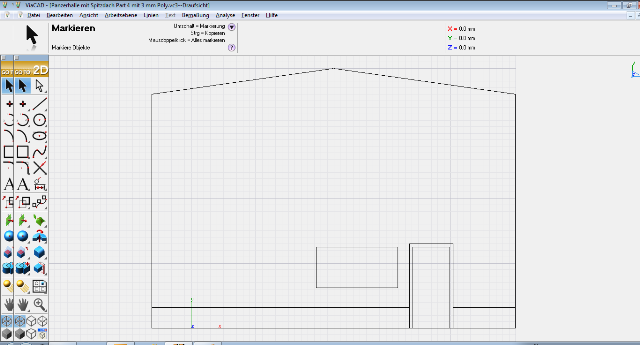

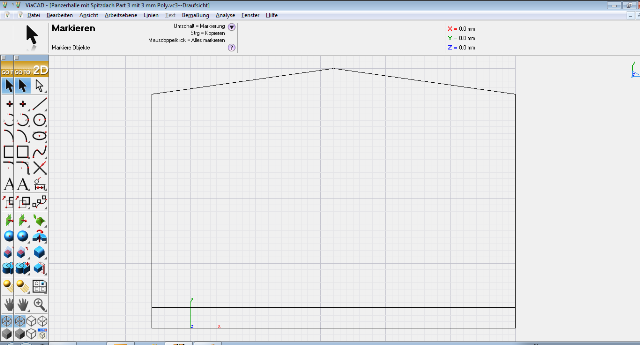

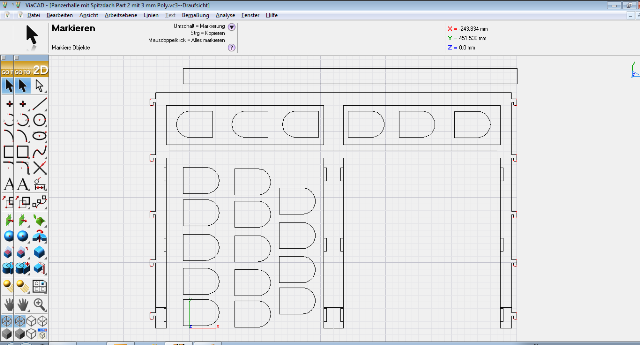

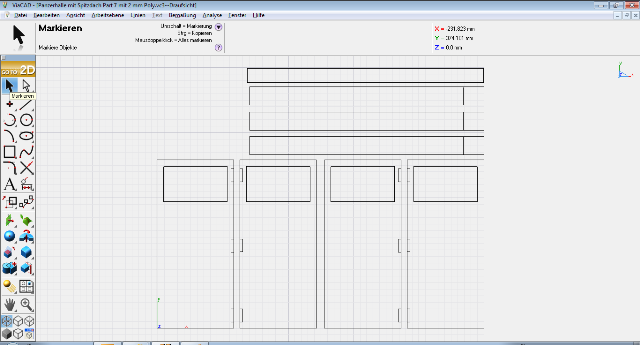

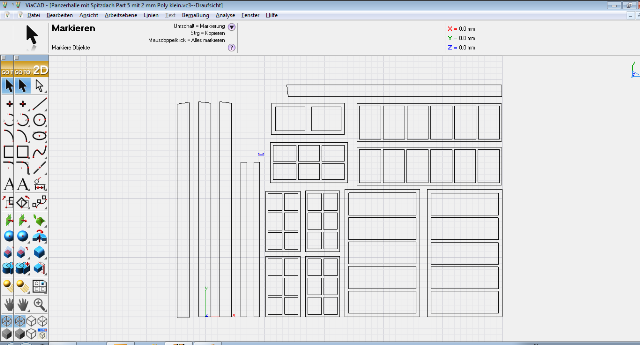

Hier mal die grobe Konstruktion der Halle.
Fortsetzung folgt -- Gruß Gerhard
|
|
|
|
|
04.05.2011, 18:36 Uhr EICHE
|
Hallo zusammen,
heute kann ich mal wieder etwas neues zur geplanten Halle berichten.

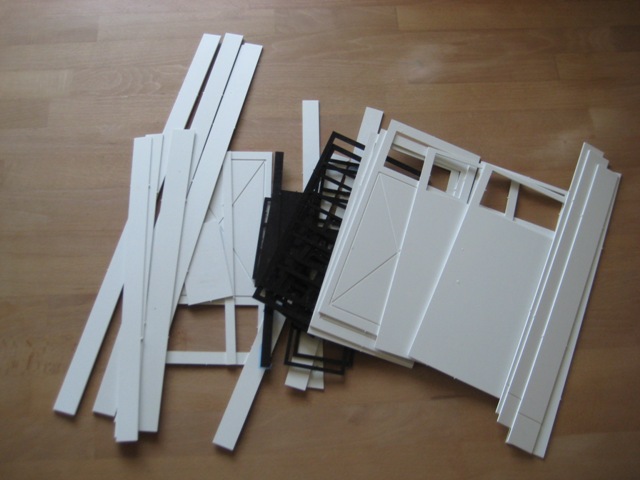

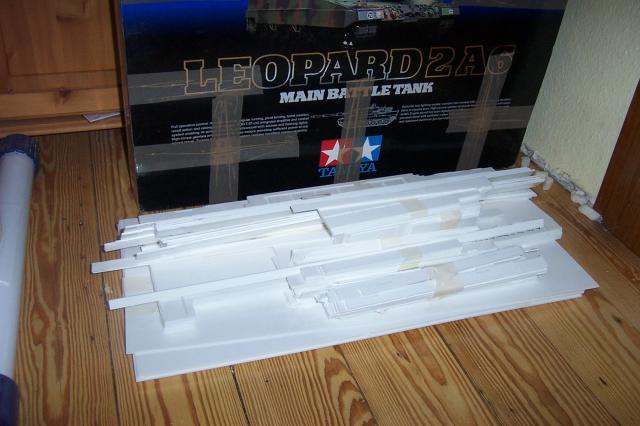

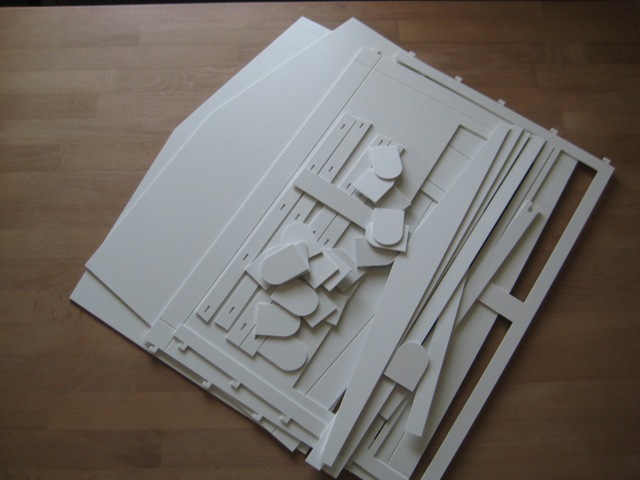

Die ersten Hallenteile wurden gefräst und jetz liegt ein großer Polyberg vor mir,
der verklebt werden muss.
Hier mal ein kleiner Ausblick.
Ein Detailbericht zur verklebetechnik folgt.......................................... -- Gruß Gerhard
|
|
|
|
|
07.05.2011, 13:50 Uhr EICHE
|
Hallo zusammen,
heute möchte ich mit dem Baubericht der kleinen Fahrzeughalle fortfahren.
Eine größere ist auf jedenfall noch in Planung, da ja auch mal das Triebwerk vom Leo 2 im inneren der Halle gezogen werden soll.
Hierfür benötigt man aber dann etwas größere Plattenformate, als dise hier.
Im ersten Step müssen alle Teile von den Poly Stegen befreit werden und anschleißend erfolgt die Säuberung der Teile.

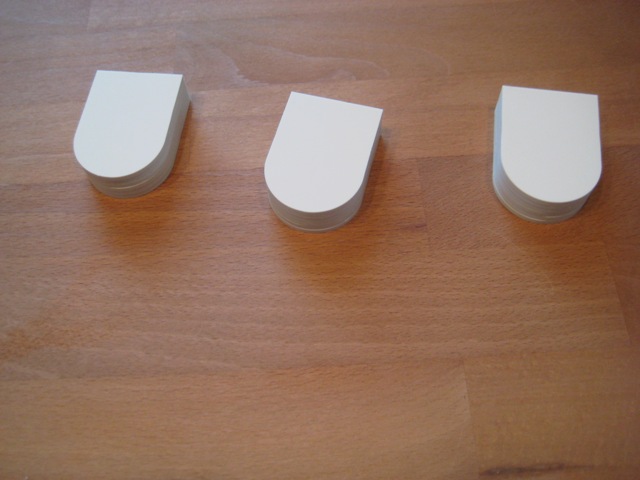

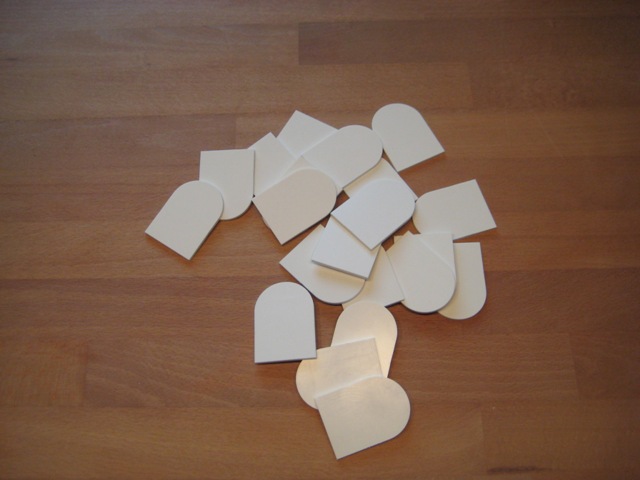

Im Anschluß habe ich mal die Beton Schutz Pfeiler aus 3 mm Poly Material zusammengeklebt.

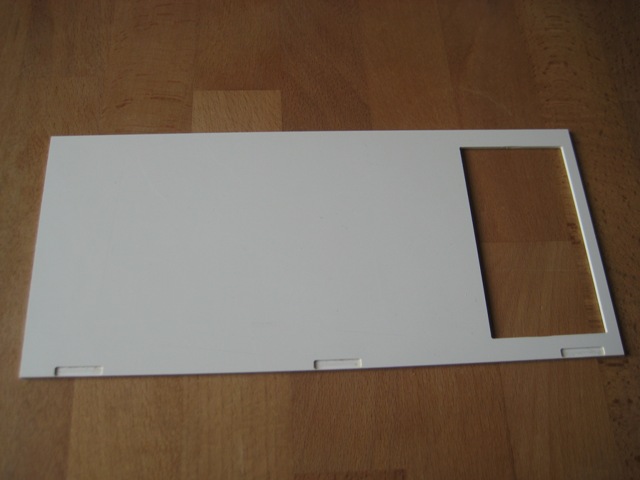

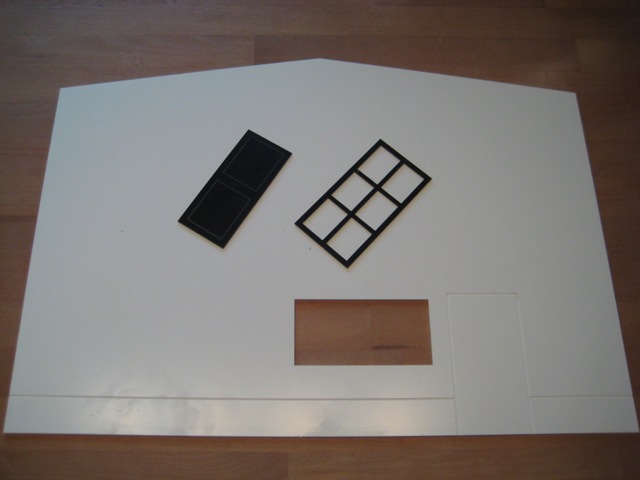

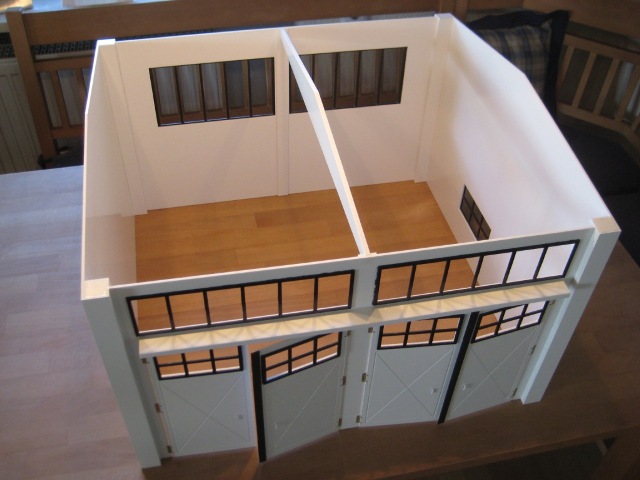

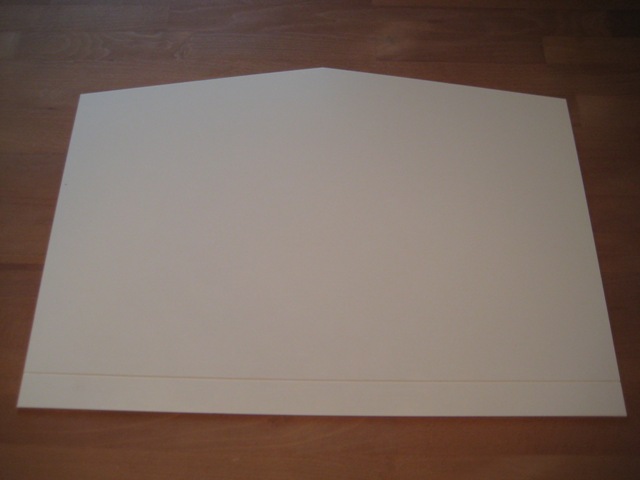

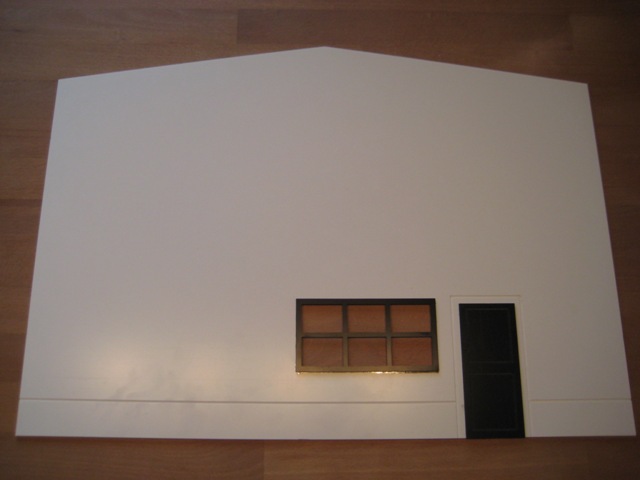

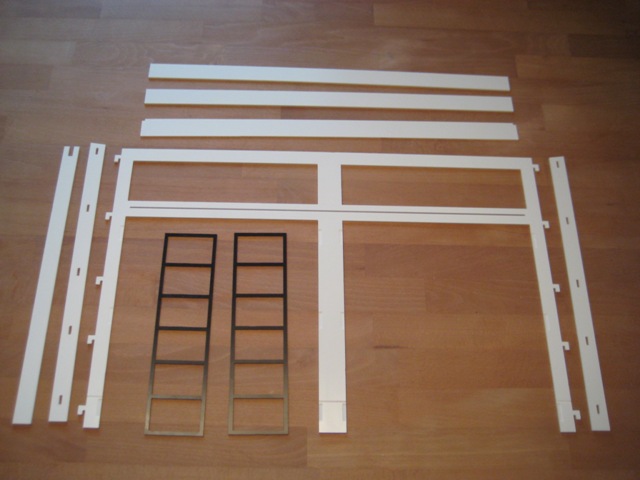

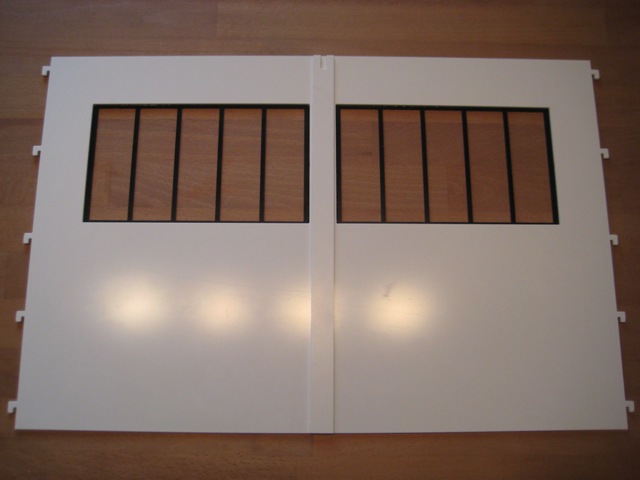

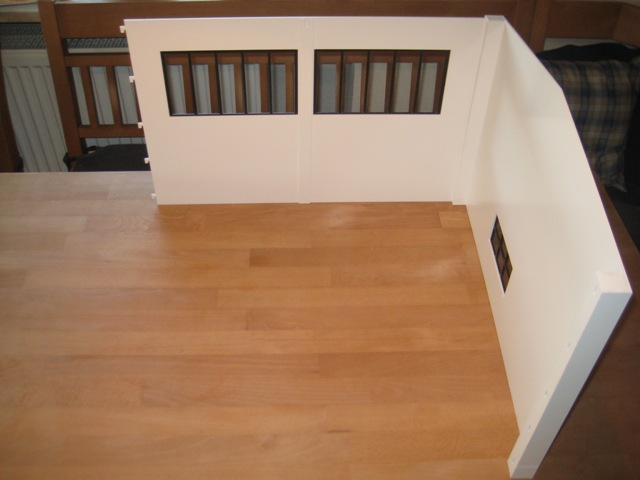

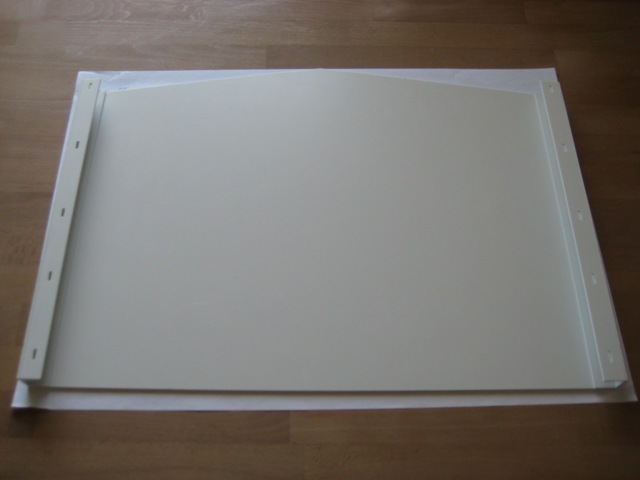

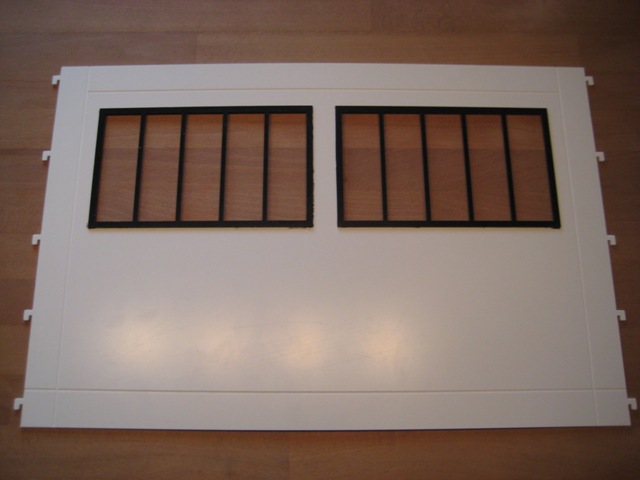

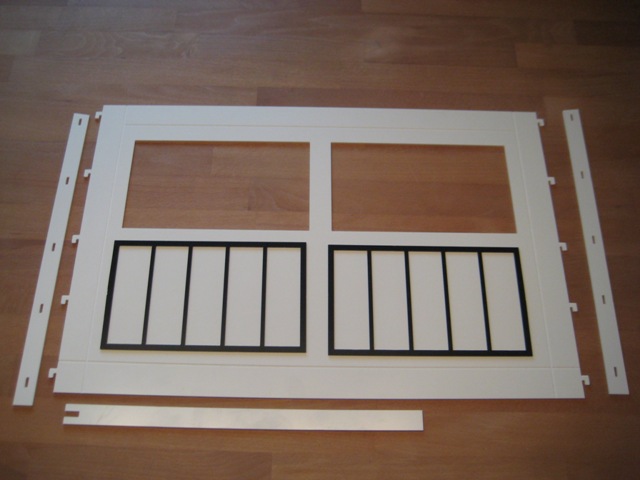

Als nächstes habe ich die beiden Seitenteile und die Rückwand bearbeitet.

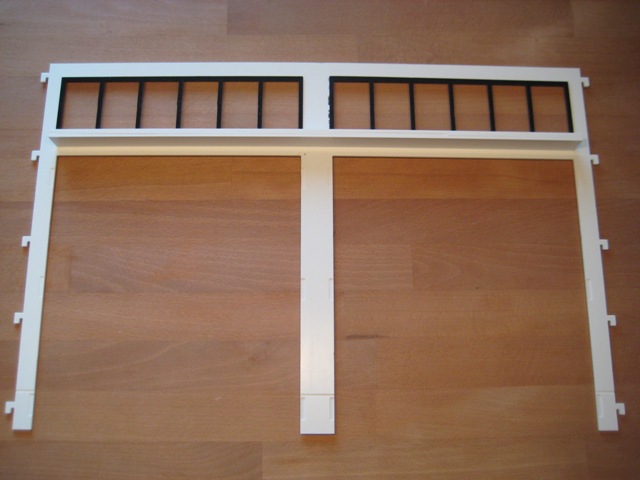

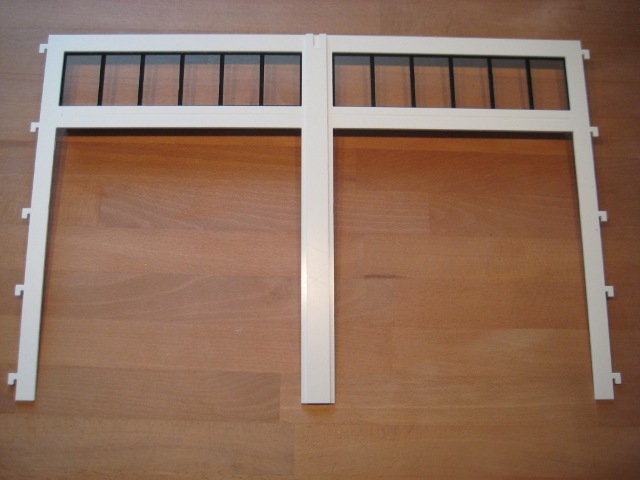

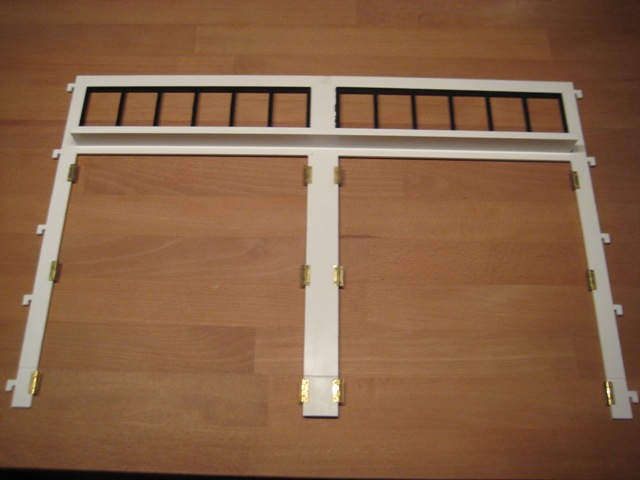

Im Anschluß kann es nun an der Vorderseite, Halleneinfahrt weitergehen.

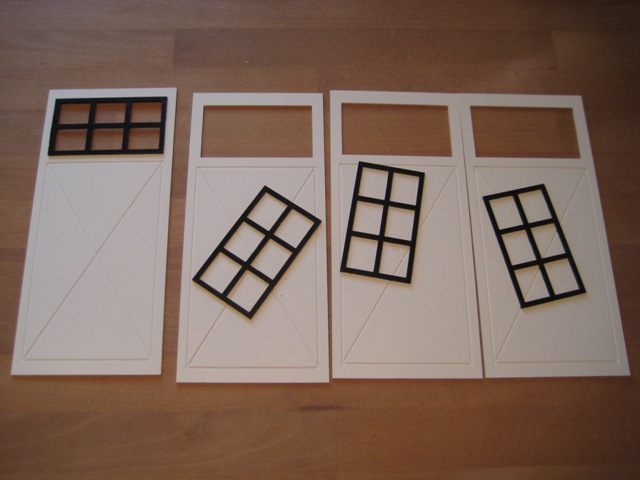

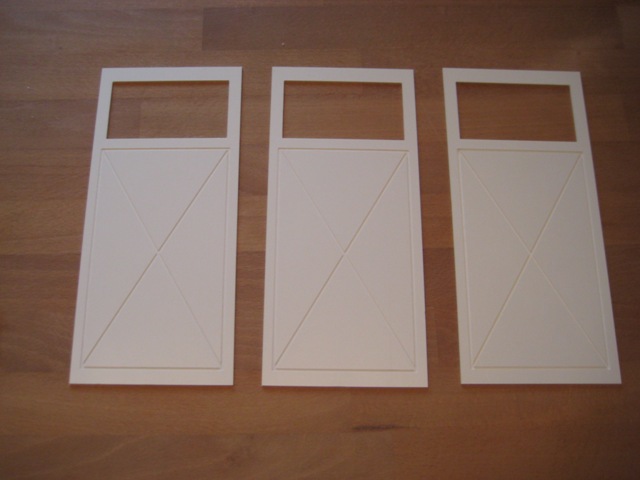

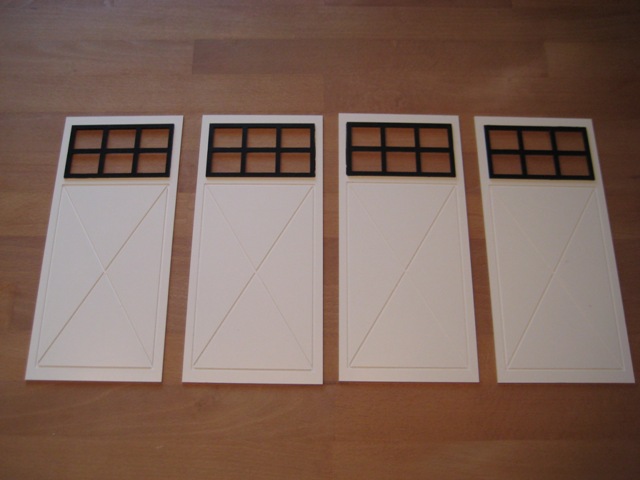

Wenn diese Arbeitsschritte abgeschlossen sind, kann es mit dem bearbeiten der Hallentorteile weitergehen.
Jedes Tor besteht hierzu aus je 2 Teile, sodass die Schaniereinheiten eingearbeitet werden können.
Fortsetzung mit dem anschlagen der Hallentore folgt..................................... -- Gruß Gerhard
|
|
|
|
|
13.05.2011, 20:07 Uhr EICHE
|
Hallo zusammen,
heute gibt es mal wieder etwas neues zu berichten.

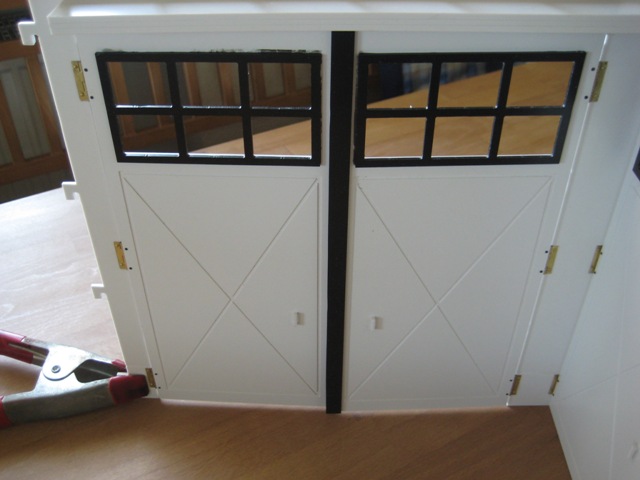

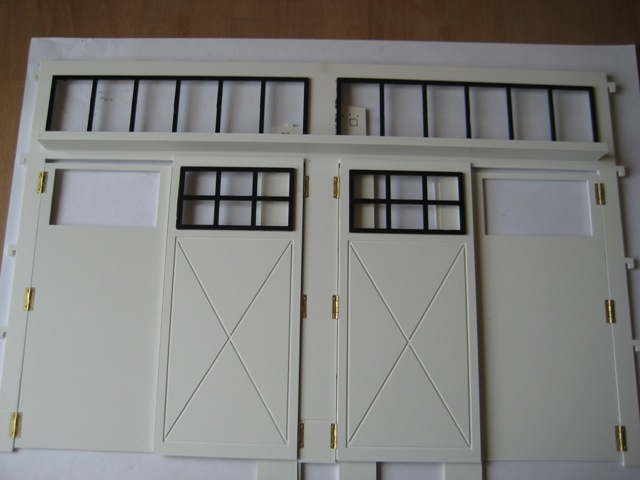

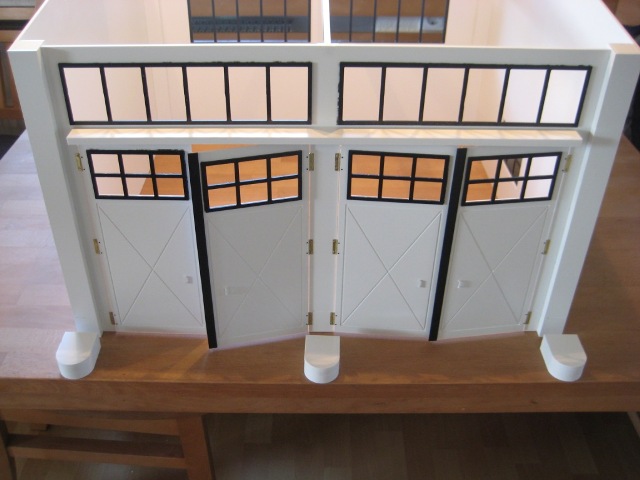

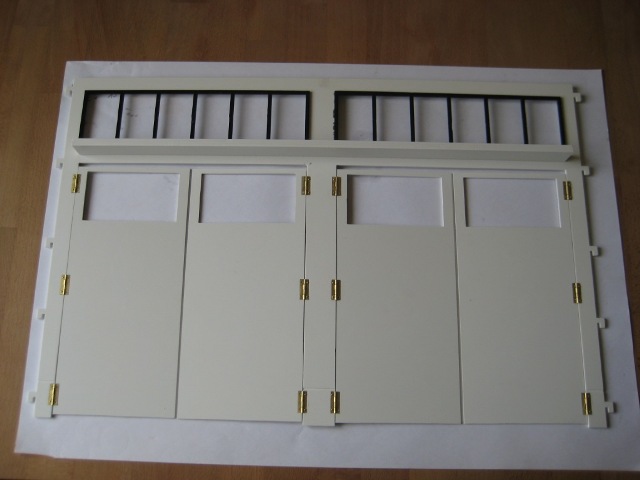

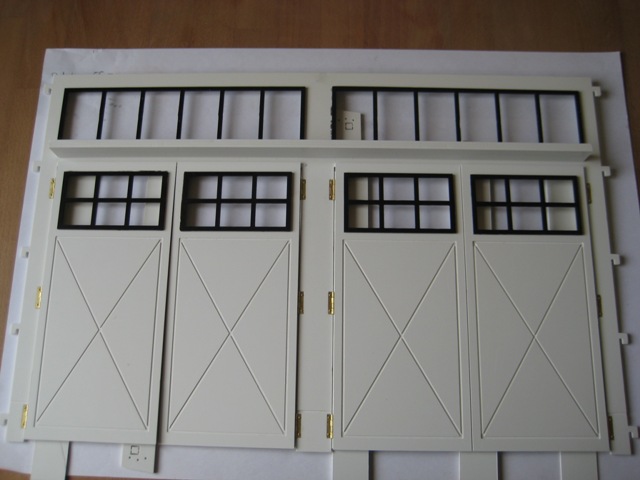

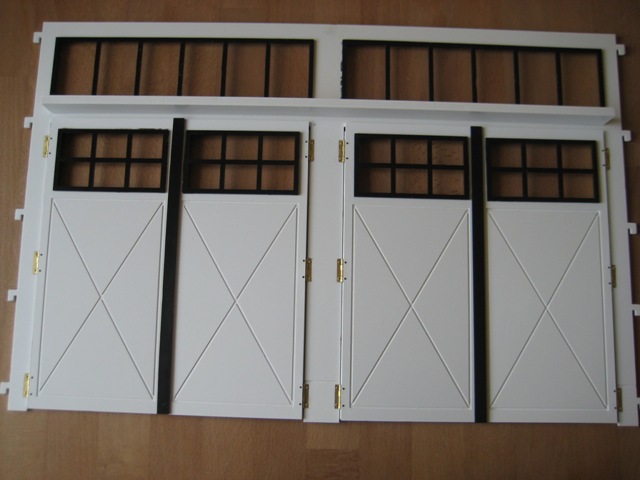

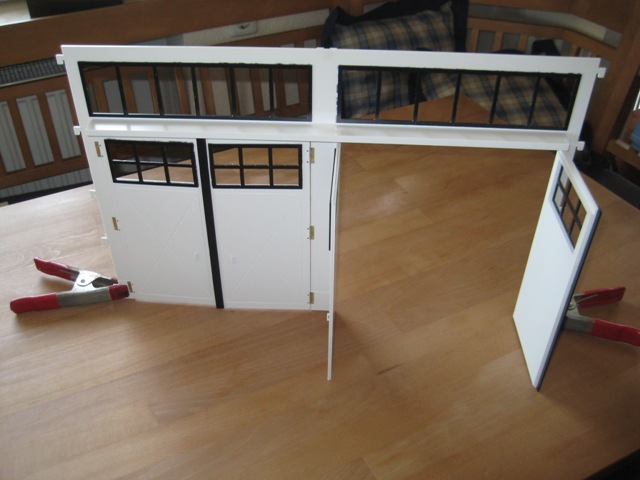

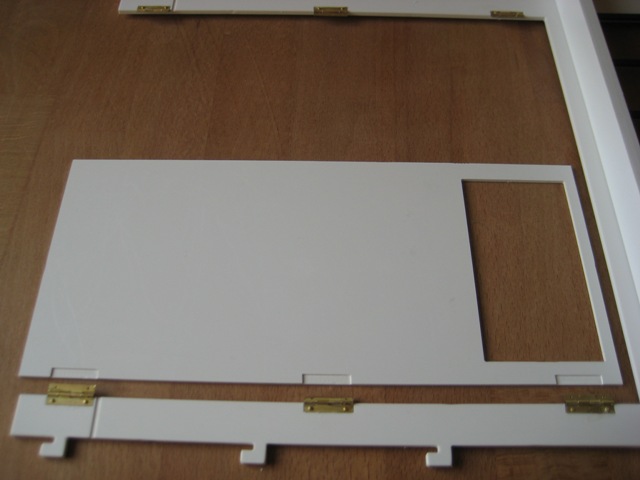

Das Anschlagen der Hallentore ist erfolgt.

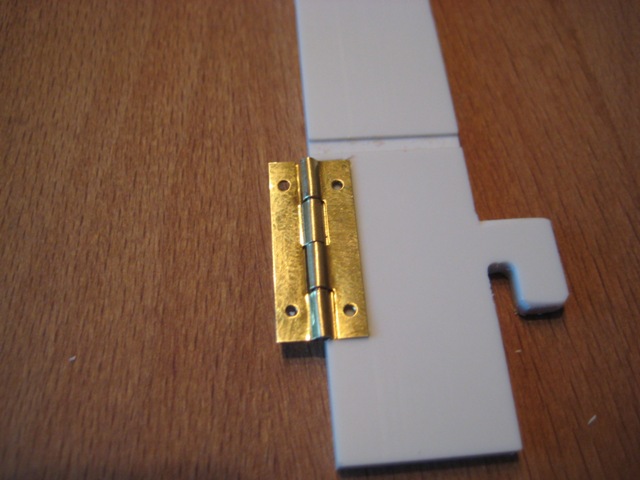

Für die Montage habe ich ein Cuttermesser, einen Bohrer 1,0 mm, Schaniere 9x19 mm, und ein paar Nieten benötigt.
Hier mal die Bilder:
Die Ausfräsungen in den Ecken müssen etwas nachgearbeitet werden aufgrund des 2 mm Fräsers.
Aber dafür ist keiner hops gegangen
Fortsetzung folgt.......................... -- Gruß Gerhard
|
|
|
|
|
15.05.2011, 11:08 Uhr EICHE
|
Hallo zusammen,
heute geht es mit der Halle einen kleine Schritt vorwärt.
Im folgenden Schritt zeige ich die erforderlichen Klebeschritte, um die Halleteile steckbar zu machen.

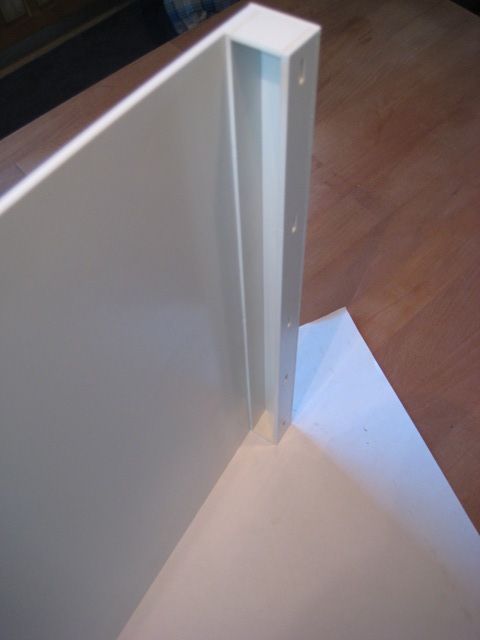

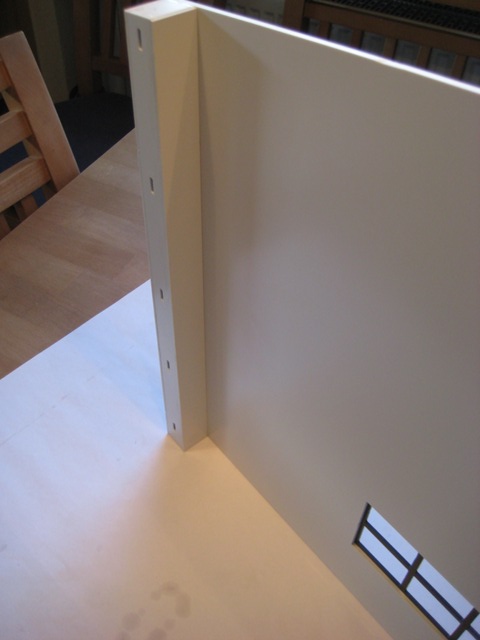

Nun werden die Aufnahmeleisten für die Einhängeleisten winkelig an den
beiden Seitenteilen angeklebt, mit Hile eines Winkels.
Danach erfolgt das verkleben der Abdeckungen.

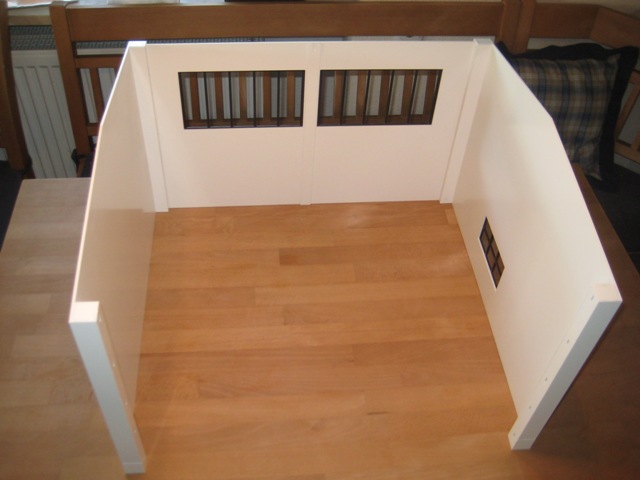

Nach abwarten der erforderlichen Trocken und Aushärtezeit, kann mit dem Stecken der Einzelteile begonnen werden.

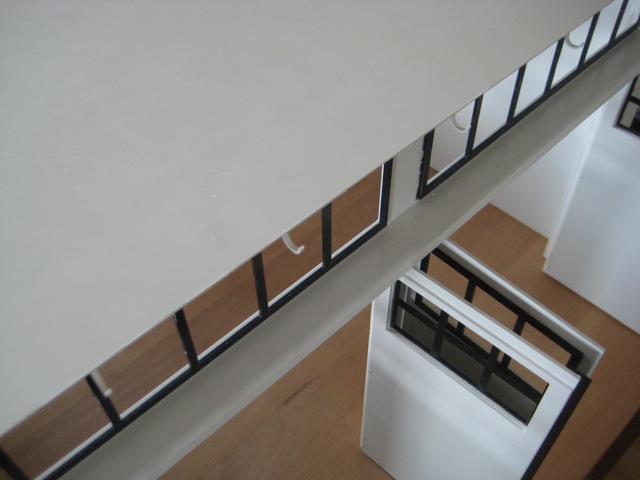

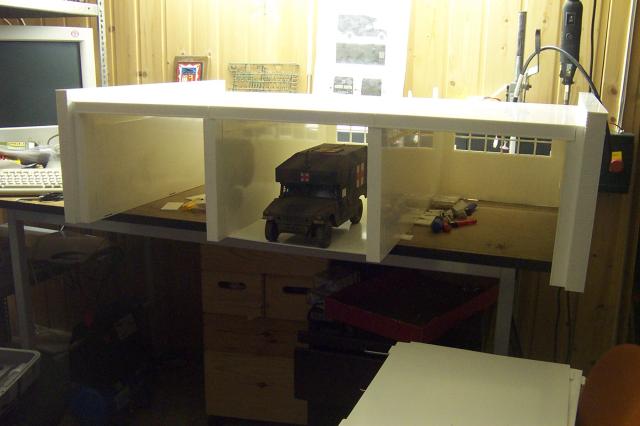

Hier dann mit der Zwischenabstützung, die nochmal überarbeitet werden muss.
Es muss noch verhindert werden, das hier das Mittelteil beim zusammen stecken herausrutscht.

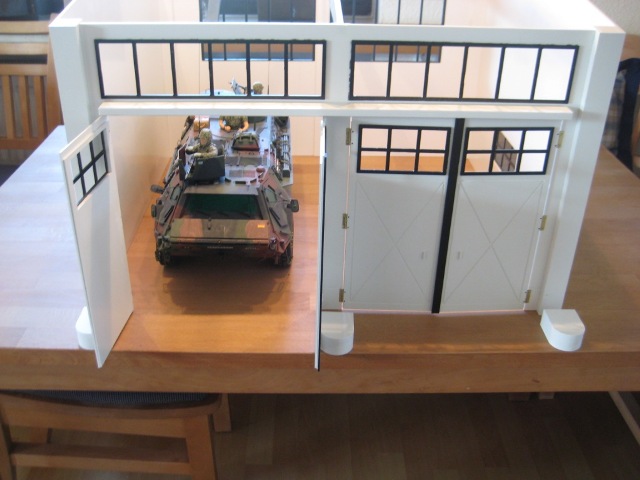

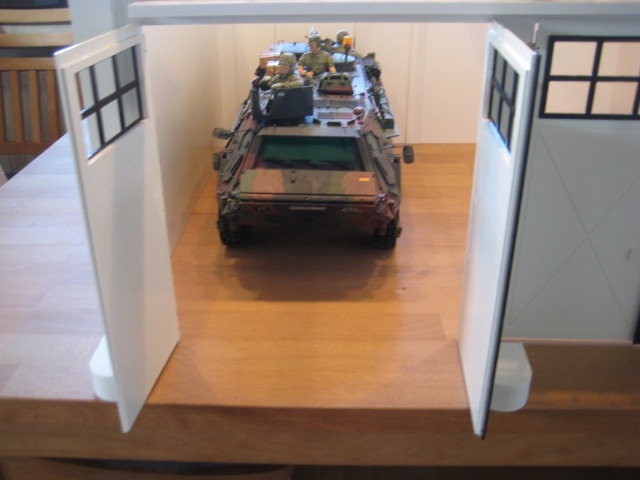

So, dann mal mit Beton Pfeilern.

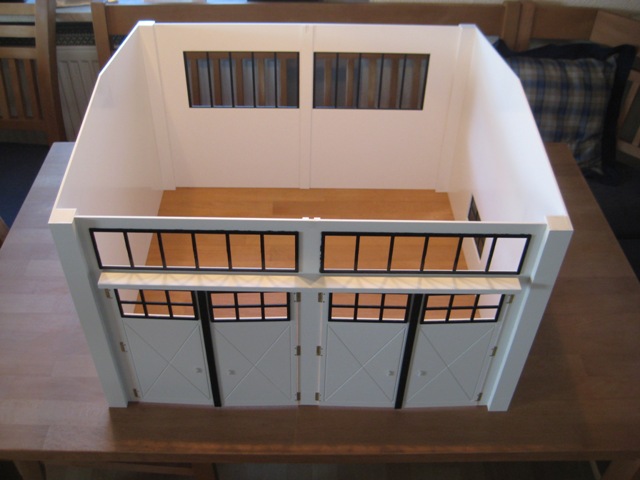

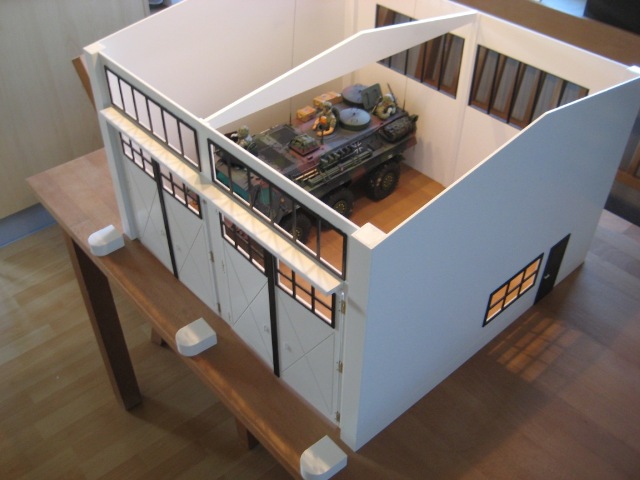

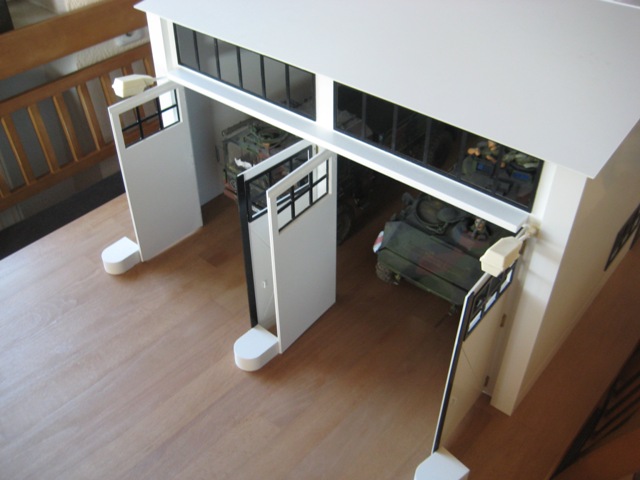

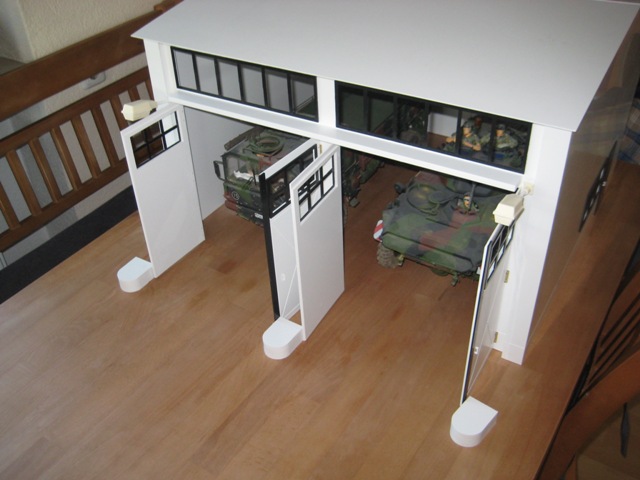

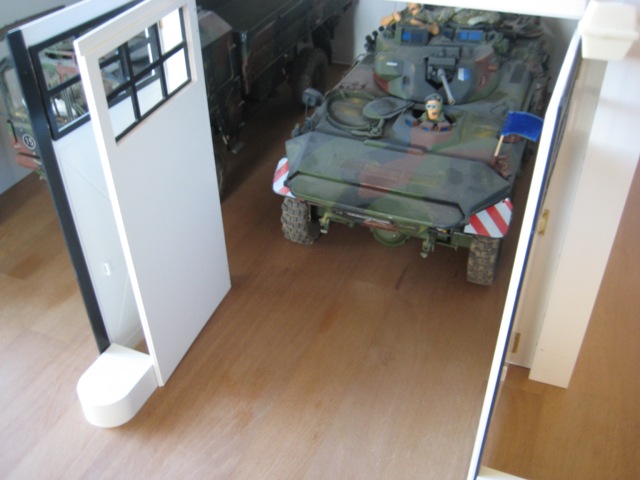

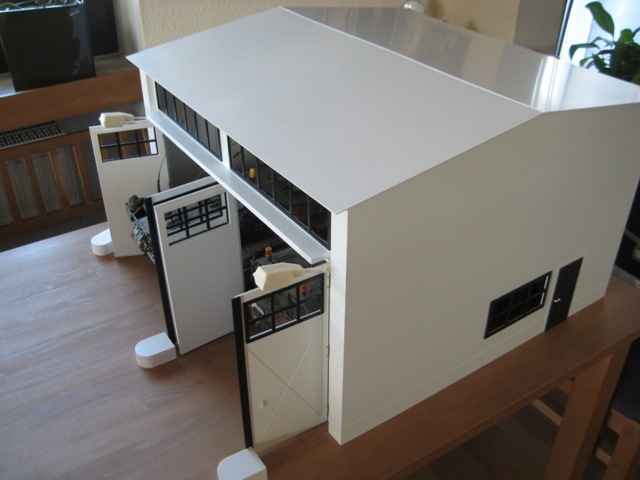

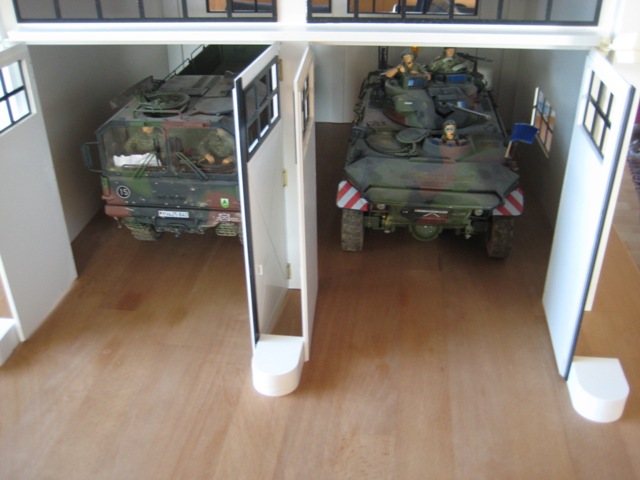

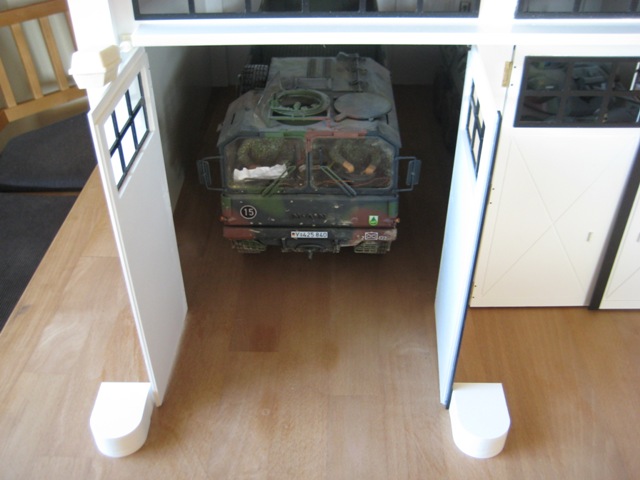

Nun, die kleine Halle mal aus einem anderen Winkel abgelichtet.
Wie bereits von mir erwähnt, handelt es sich im eine kleine Halle, da mein Plattenlager momentan nichts
anderes hergibt.
Diese Halle ist nicht für den Leopard 2 vorgesehen.
Eine passende KFZ- Halle hierzu, wird aber noch sicherlich entworfen und gebaut werden.
Im nächsten Arbeitsgang, werde ich mal wieder Lampen abformen und die beiden Dachplatten erstellen.
Fortsetzung folgt.......................................
-- Gruß Gerhard
|
|
|
|
|
15.05.2011, 15:42 Uhr scenic99
Bob der Baumeister
|
Hi Gerhard,
na - deine "kleine Halle" sieht aber schon mal super schön aus !!!
Gefällt mir
Gruß
Dirk -- email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
22.05.2011, 10:58 Uhr EICHE
|
Hallo Modellbaufreunde,
heute soll es ein kleines Stück an der Halle weitergehen.

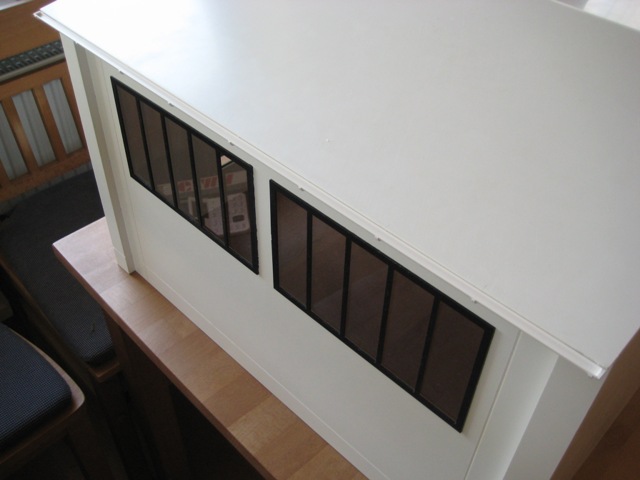

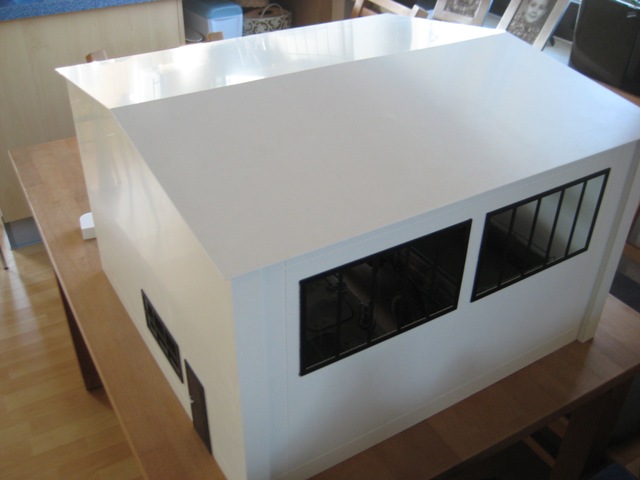

In der verstrichenen Zeit habe ich mal das Dach zugeschnitten, Lampen gegossen, Scheiben aus Macrolon gefräst und mit den Dachrinnenteilen begonnen.

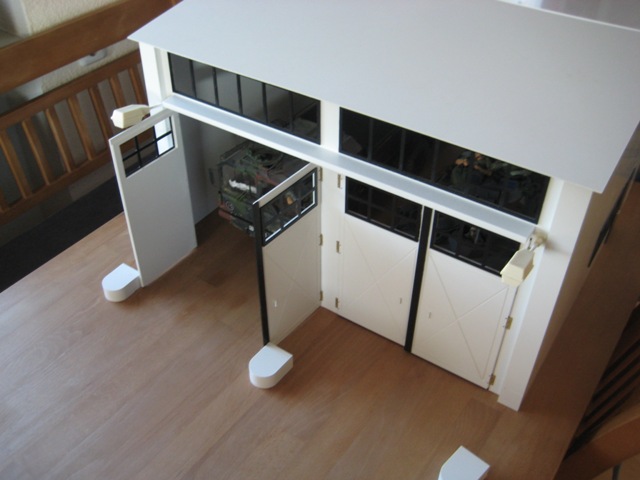

Hier mal die weiteren Bilder vom Hallenbau:

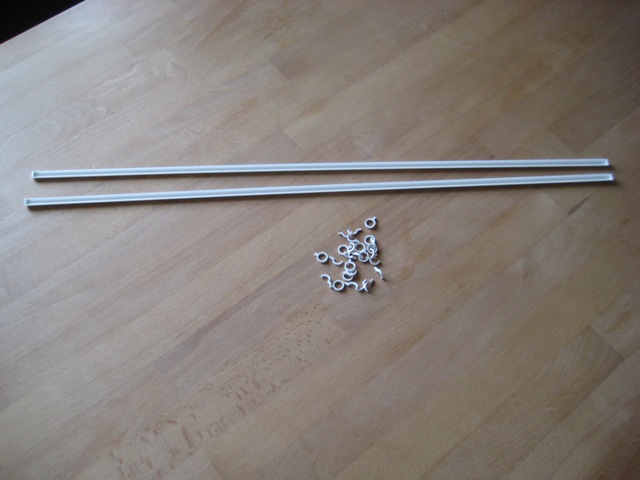

So, hier die Teile für die Dachrinne:
Frästeile, sowie halbrunde Polystrips

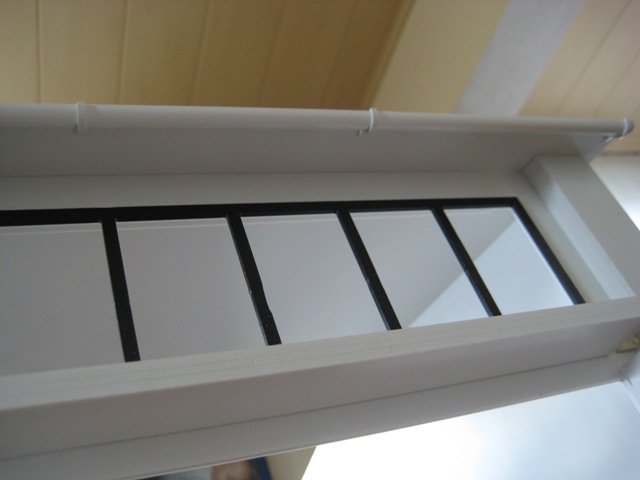

Hier dann die angebrachte Dachrinne.

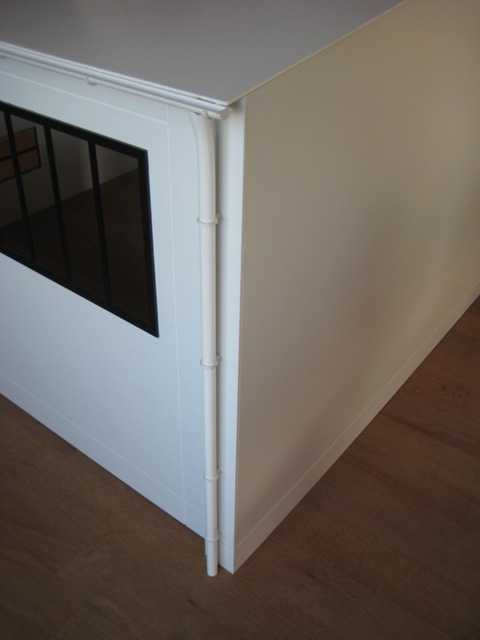

Dann mit angebrachten Fallrohr.
Ein verkleben war hier nicht möglich, da alles zerlegbar bleiben muss.
Soweit ist der Bau nun abgeschlossen und es kann mit dem grundieren der Halle begonnen werden.
Fortsetzung folgt........... -- Gruß Gerhard
|
|
|
|
|
