Thema:  Munition Aufbewahrungsbehälter / Bunker aus Waschbeton im Maßstab 1:16 |
[ - Antworten - ] |
31.03.2011, 21:10 Uhr
  EICHE
|
Hallo Modellbaufreunde,
da im Baubericht zu der Tankstelle, das Thema eines Mun Bunkers aus Waschbeton aufgekommen ist, werde ich für das Thema einen eigenen Post aufmachen.
Nun, die Munbehälter, so wie sie in jeder Kaserne vorgefunden werden können, sind nicht gerade puplick im Internet.
Man findet nur sperlich hierzu was.
Daher habe ich mich an einen Händler für die Bunker gewendet, um mehr darüber zu erfahren.
Aber mehr als ein Prospekt habe ich auch nicht erhalten.
Geheime Sache !!!!!

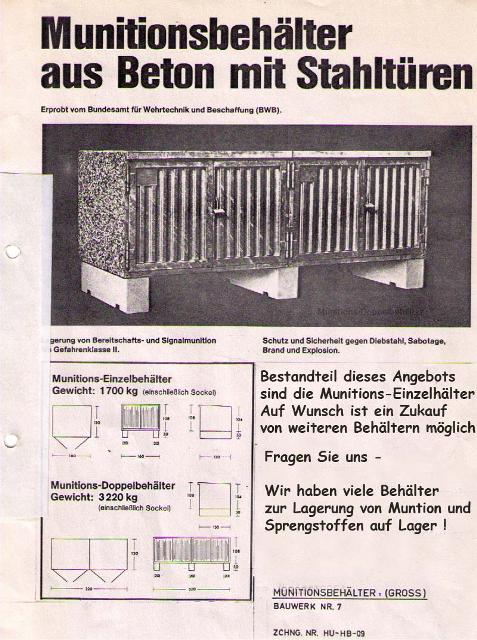

Hier mal ein paar zusätzliche Bilder und Maße, von dem was ich noch ergattern konnte.

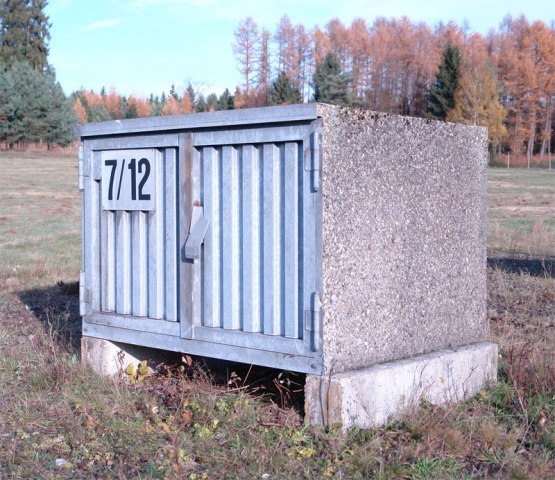

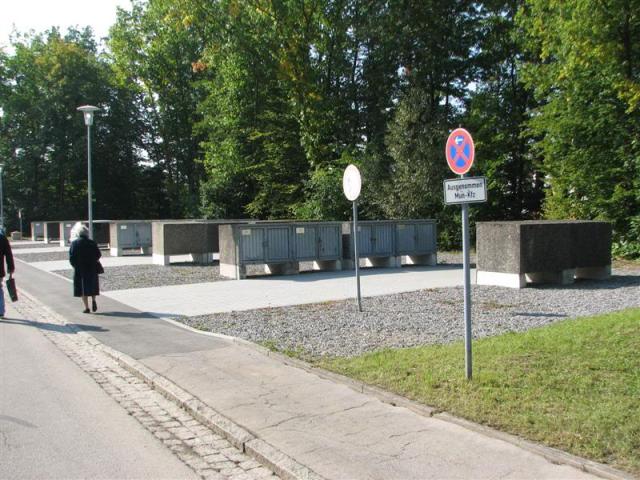

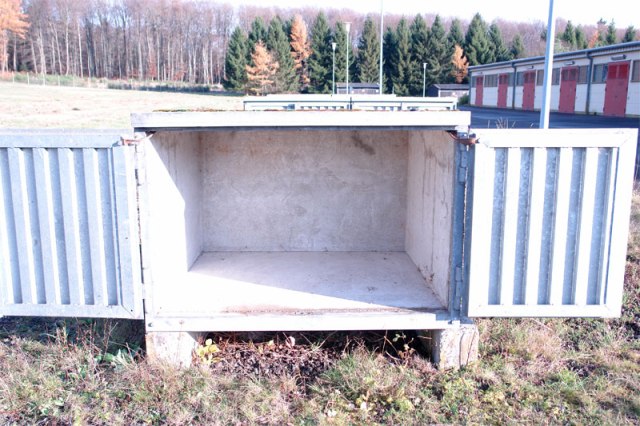

Und hier ein Bild aus der Kaserne in Roding.
Fortsetzung folgt.........................................
--
Gruß Gerhard
|
|
|
|
|
01.04.2011, 16:02 Uhr
EICHE
|
Hallo Zusammen,

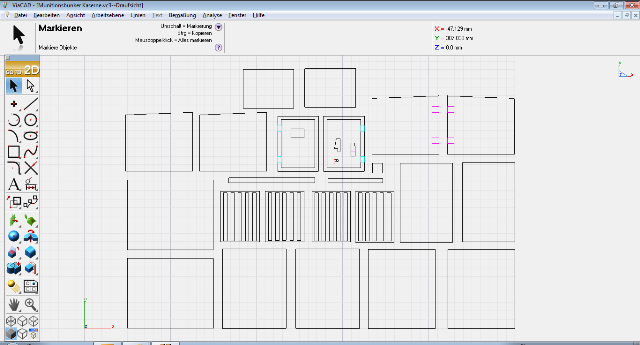

so, der Munbunker wäre fertig gezeichnet, vorausgesetzt er ist perfekt und passgenau.
Ich habe mich für 2 mm Polymaterial enschieden, das in
doppelter Schichtbauweise zusammen geklebt wird.
Die Wandstärke beträgt dann 2x2 mm, da dieses detailgetreuer aussieht.
Gefräst wird dann am Samstag Nachmittag.
Fortsetzung folgt..........................................
--
Gruß Gerhard
|
|
|
|
|
|
01.04.2011, 21:32 Uhr
steini
|
Hi
sieht gut aus bin auf die ersten Teile in Poly gespannt.
Grüsse
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
|
|
|
|
02.04.2011, 18:45 Uhr
EICHE
|
Hallo Zusammen,
hier mal ein kleines Update von heute.

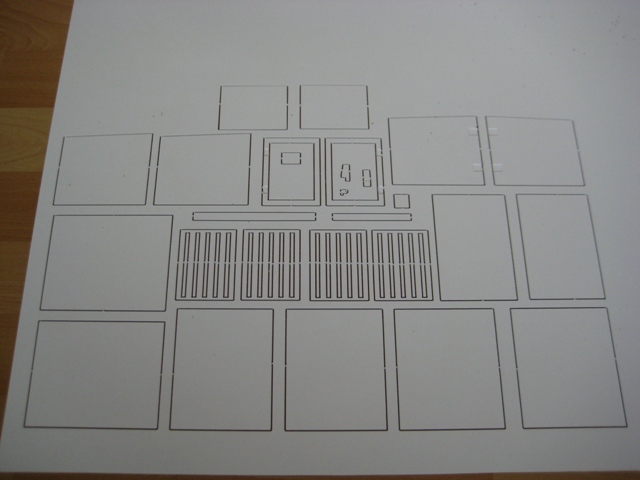

der erste Munbunker bzw. Behälter ist gefräst.
--
Gruß Gerhard
|
|
|
|
|
|
03.04.2011, 11:00 Uhr
EICHE
|
Hallo Modellbaufreunde,
ich habe mal bebonnen den Munbehälter in seinen Einzelteilen zusammen zukleben.
Als erstes werden die doppelten Teile , Boden, Seitenteile usw. herausgetrennt und etwas gesäubert.

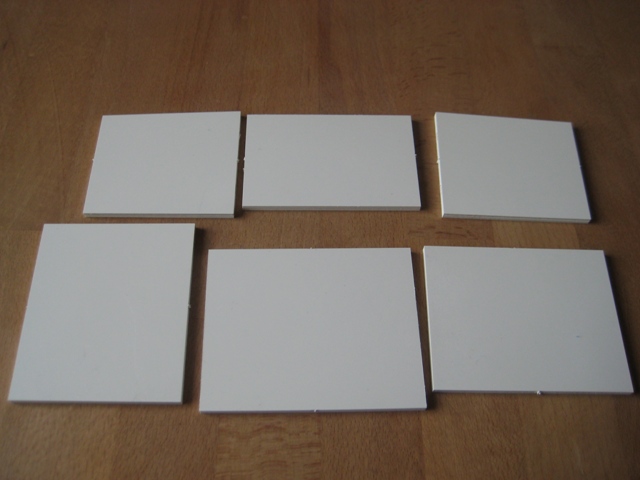

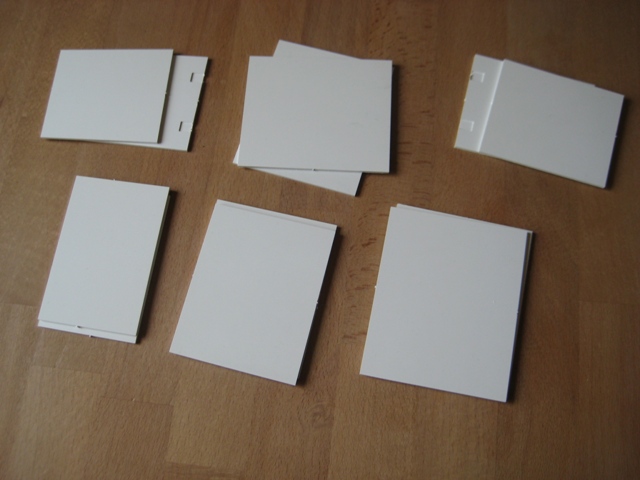

Hier die Teile dann doppelt verklebt.
Nur bei den Seitenteilen ist darauf zu achten, das die gefräste Tasche für die Schaniere außen liegen.

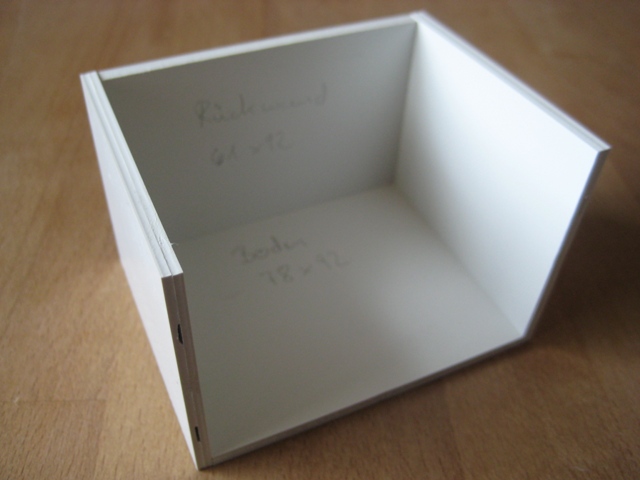

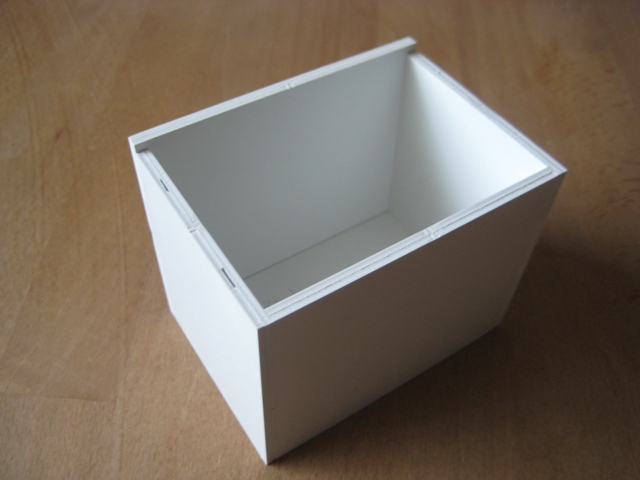

Im 3. Schritt werden jetzt die Teile Boden, Seitenteile und Rückwand zusammengeführt.

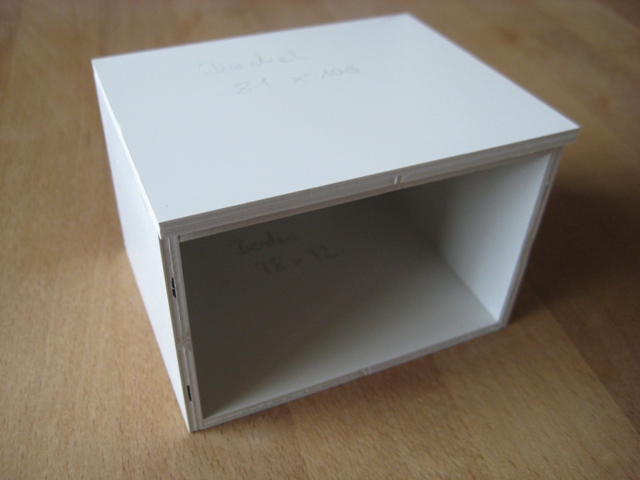

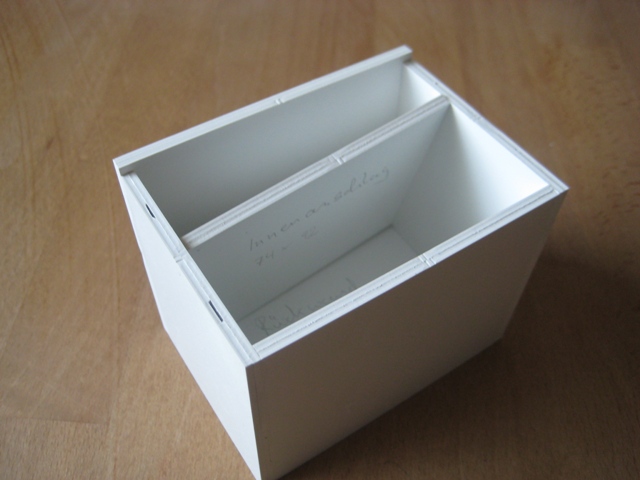

Im 4. Schritt folgte der verbau des Deckels, Innenanschlages
Im nächsten Arbeitsstritt folgt dann das heraustrennen der Teile, die für die Türen benötigt werden.

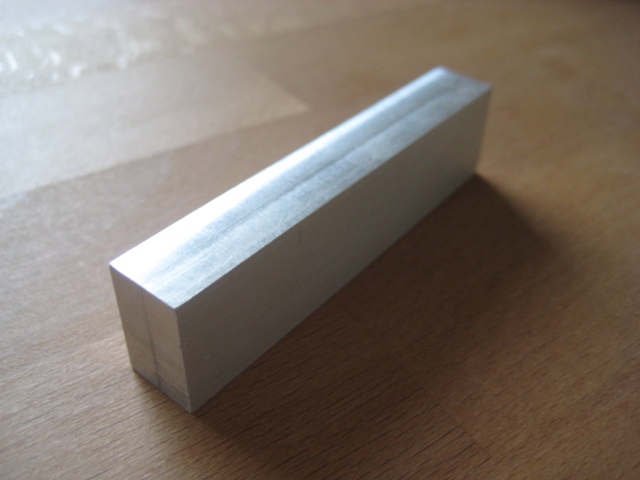

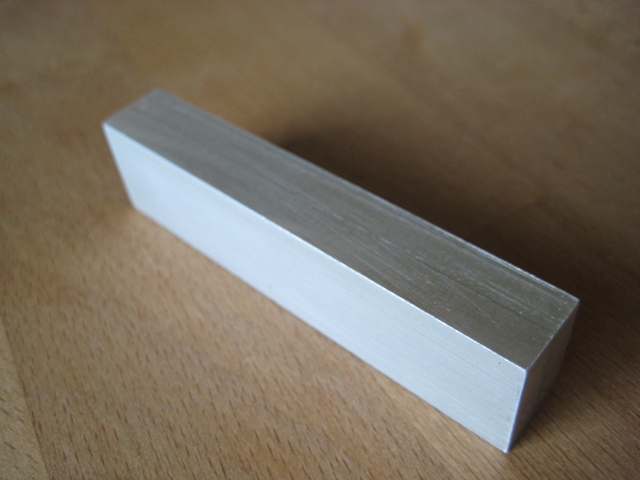

Parallel zu den Klebearbeiten wurde der zukünftige Sockel aus ALu erstellt.
Der Sockel wird dann in Silikon gebetet und aus Resin ersetzt.
So, das wars mal wieder für heute, da es jetzt dann nach Sulzbach Rosenberg geht.
--
Gruß Gerhard
|
|
|
|
|
|
04.04.2011, 17:59 Uhr
EICHE
|
Hallo Modellbaufreunde,
heute folgt die Fortführung vom Baubericht zum Munitionsbehälter.

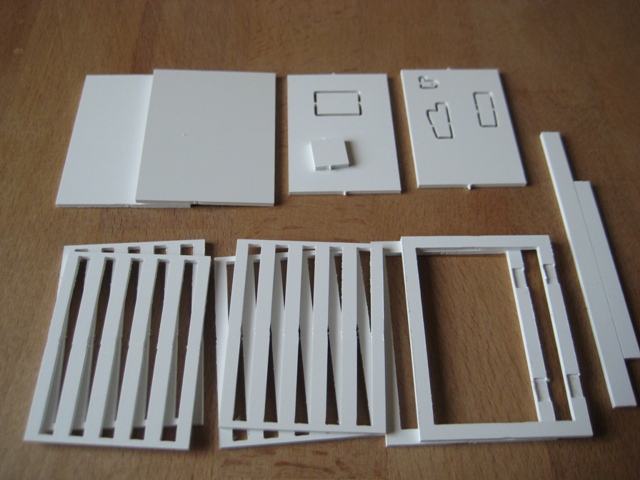

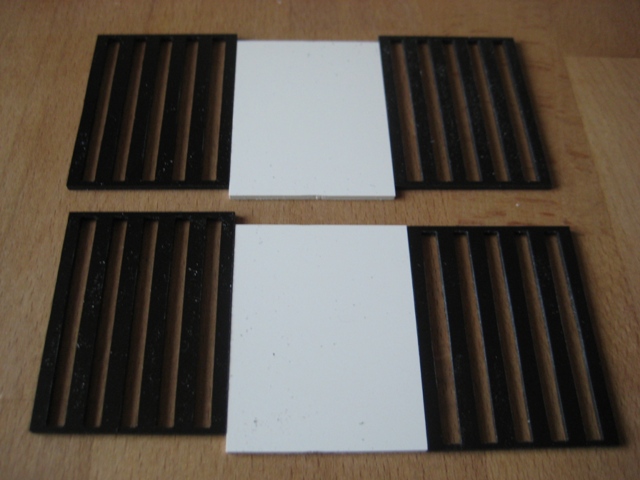

Im nächsten Schritt werden die Türen gefertigt.

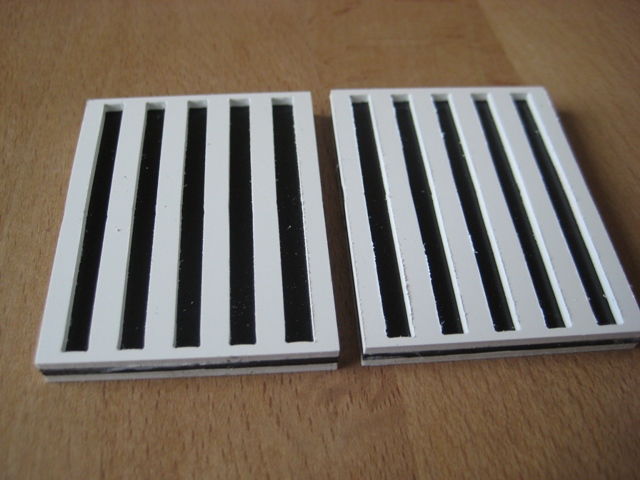

Hier jetzt verklebt

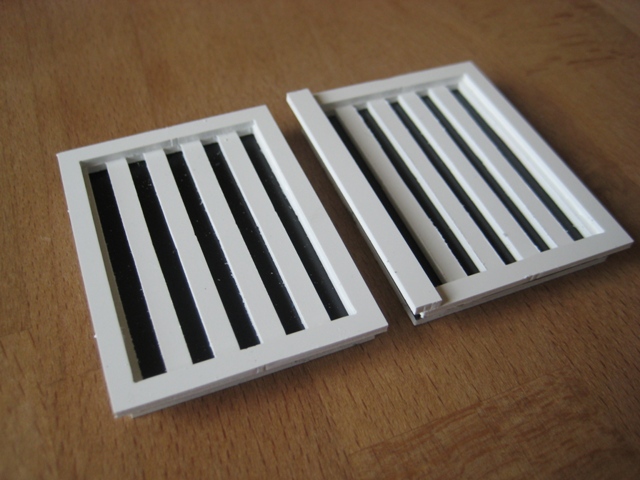

Jetzt mit Außenrahmen und Anschlagleiste.

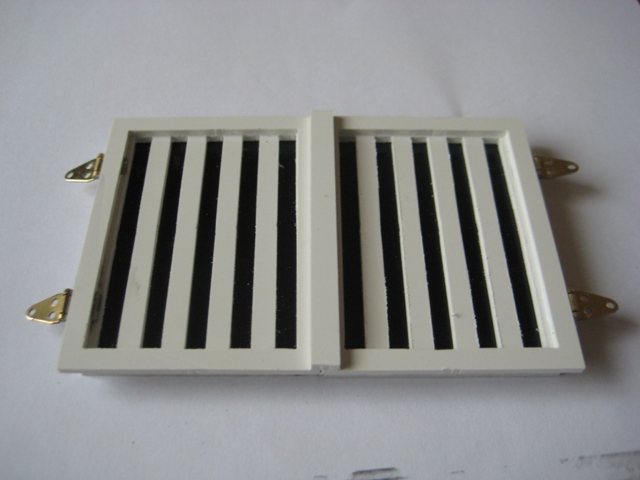

Danach erfolgt das einbringen der Schaniere 7x12 mm
Jetzt mit allen Schnick Schnack

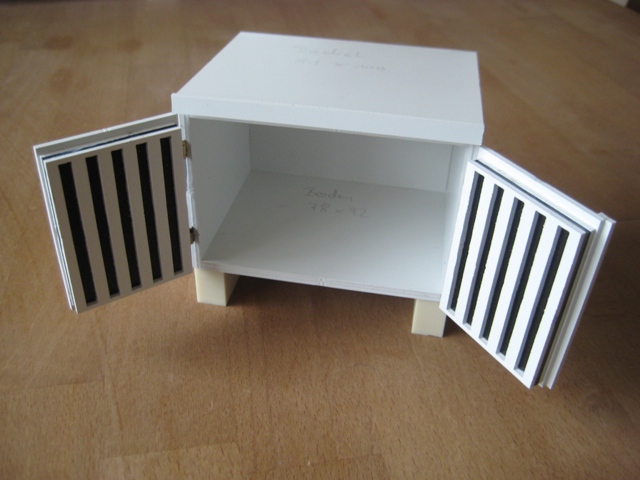

Behälter mal geöffnet ohne Inhalt

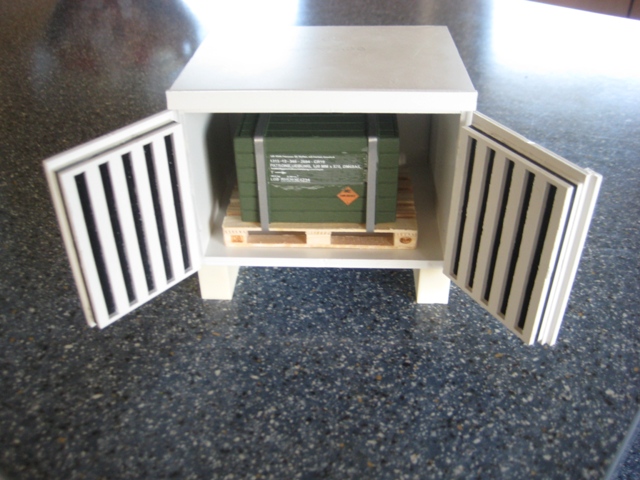

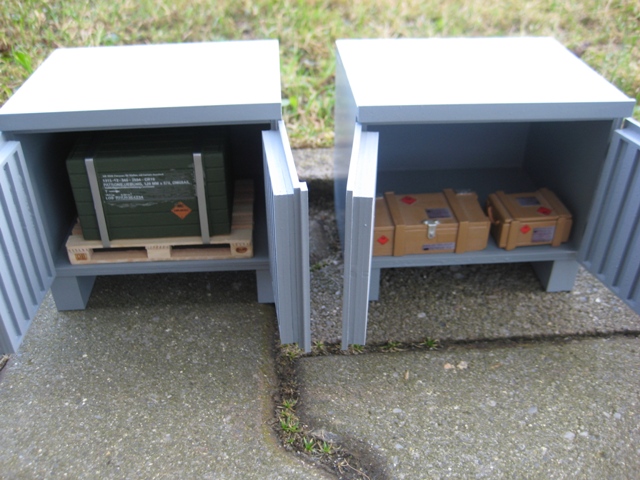

Und hier mit.................
Jetzt kommt noch Farbe drauf und fertisch..........................
--
Gruß Gerhard
|
|
|
|
|
|
04.04.2011, 18:07 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
der is ja süß - der KLEINE !
Du bist aber erst feddisch wenn die Farbe drauf ist, die Mun-Staperlkarte geschrieben ist, die Türen zu und verschlossen sind, die entsprechende Beschilderung angebracht ist und das ganze Ding eingezäunt ist
Sehr gut gelungen !!!
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
04.04.2011, 18:28 Uhr
steini
|
Hi
sieht gut aus nur die Türen bitte noch bissi nachschleifen vor dem Lackieren
Grüsse
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
|
|
|
|
04.04.2011, 19:19 Uhr
Norbert
Puppenspieler
[Administrator]
|
|
05.04.2011, 18:08 Uhr
EICHE
|
Tag die Herren,
schön zu hören, das euch der kleine Kerl gefällt.

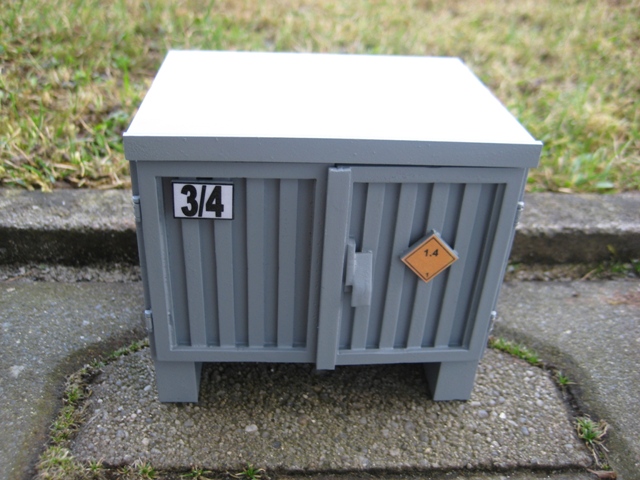

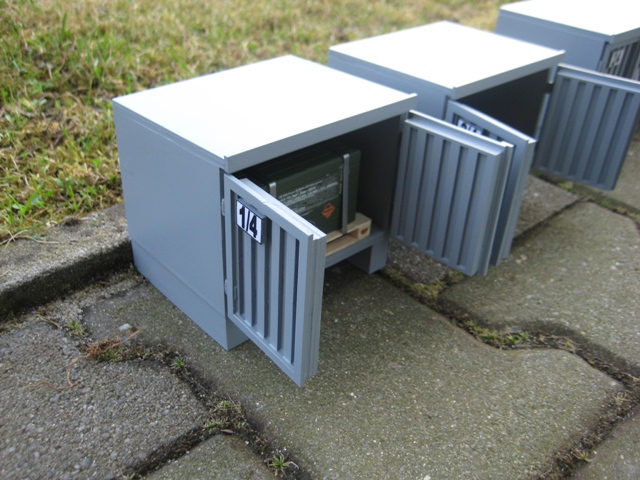

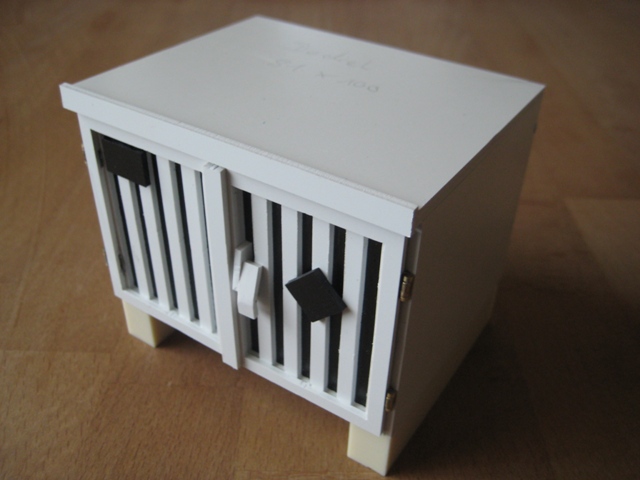

Heute gibt´s die fertigen Bilder mit der groben Grundierung.

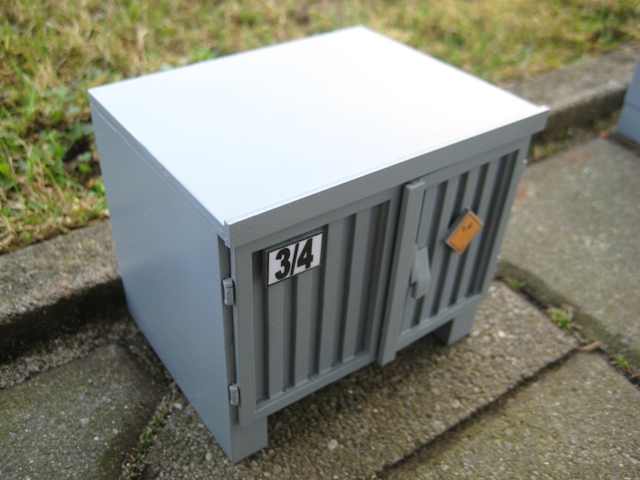

Einzeln und im Doppelpack abgelichtet.

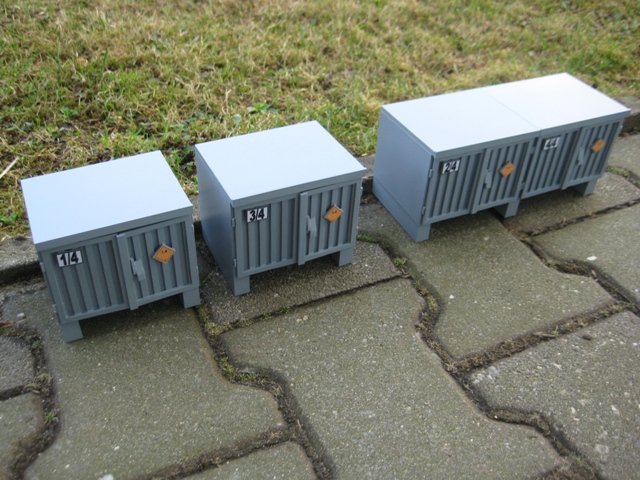

Hier mal ein kleines Mannschaftsfoto.

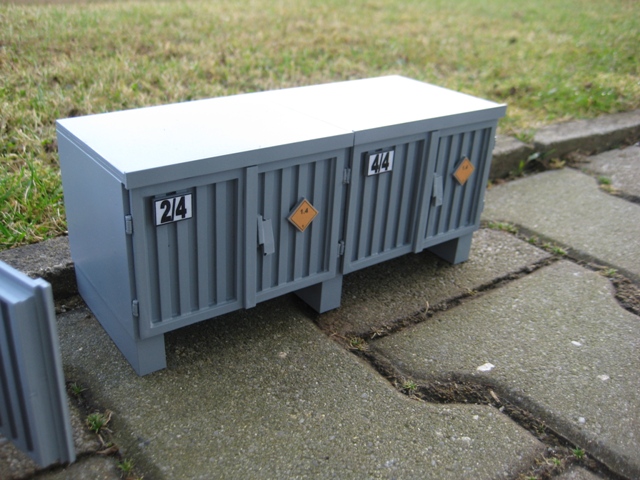

Hier die Doppelausführung
--
Gruß Gerhard
|
|
|
|
|
|
05.04.2011, 19:46 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
ich wiederhole mich mal - super schön geworden !
ABER, ich weiß - Meckern könnne alle - erstmal selber machen !!! hast du mal versucht die Außenwände mit ganz grobem Schmirgel oder ähnlichem zu Verkleiden oder Bekleben um somit den Waschbeton darzustellen ?
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
05.04.2011, 20:08 Uhr
EICHE
|
Hallo Dirk,
Ne, habe ich nicht ausprobiert.
Es gäbe aber die Lösung, Grip Tape aus dem Freizeitbedarf zu verwenden.
So wie ich es bei der Fahrzeugrampe oder Biberbrücke verwendet habe.
Ebenfalls habe ich im Baumarkt so eine Spraydose gesehen, das eine Art Granit Oberfläche ergibt.
Ich glaube es gibt auch noch eine Art vom Bumper Spraydose, hat eine sehr rauhe und graue Oberfläche und kommt dem ganzen sehr nahe.
Ich war aber hierfür mal zu geizig
Muss sparen für meinen neuen Robbe Stabler
--
Gruß Gerhard
|
|
|
|
|
|
05.04.2011, 20:11 Uhr
steini
|
Hi
im Kfz Handel gibts auch verschiedene Sprays mit Struktur oder eben die aus dem Baumarkt.
Griptape finde ich nicht so gut den wenn ein Fhz. daneben steht haste den direkten vergleich zum Antirutschbelag und das finde ich persönlich nicht so toll.
Grüsse
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
|
|
|
|
