Thema:  Bundeswehr Sitzbank für 8 Soldaten im Maßstab 1: 16 für MAN oder Unimo |
[ - Antworten - ] |
27.01.2011, 22:01 Uhr
  EICHE
|
Hallo Modellbaufreunde,
unser Moadin baut heimlich in seiner Bastelgarage einen MAN 7 to gl der Pioniere im Maßstab 1:16.
Da er was besondere haben wollte, fragte er mich am letzten Wochenende ob ich Lust und Zeit hätte zur Entwicklung einer Klappsitzbank der Bundeswehr, geignet für 8 Soldaten.
Lust habe ich immer
Da mir seit geraumer Zeit ein neues Fertigungsmittel zur Verfügung steht, konnte
ich dieser Versuchung natürlich nicht wiederstehen.

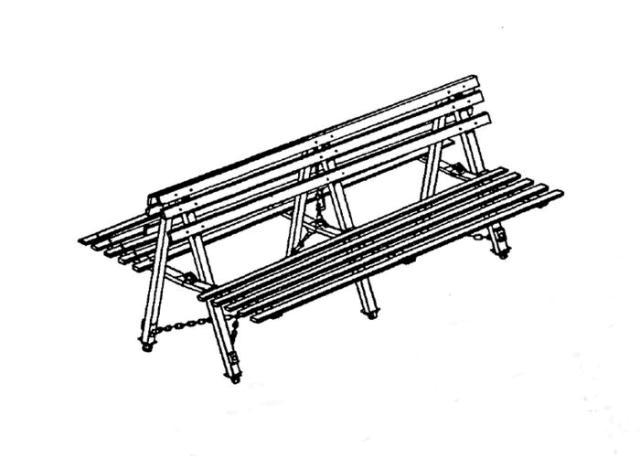

Nun, so sollte das ganze dann mal aussehen.
--
Gruß Gerhard
|
|
 |
|
|
27.01.2011, 22:22 Uhr
Carenzo
|
Hallo Eiche ,
Ich schaue schon langen immer wieder gerne bei deinen Berichten rein und freue mich das mal wieder einer etwas macht woran sonst keiner denkt.
Bilder!!
Andy
--
Und wenn man denkt es geht nicht mehr,....
... kommt von irgendwo ein Bergeleo daher. :grübel:
Klick mich!!!
|
|
| |
|
|
28.01.2011, 12:59 Uhr
kampfgnom
|
Hallo Gerhard,
schaut wirklich gut aus, bin gespannt auf den Prototypen.
Diese Sitzbank auf nem 7to? Habe ich noch nicht gesehn, sieht aber bestimmt geil aus.
Gruß
kevin
|
|
| |
|
|
28.01.2011, 15:05 Uhr
Munga
GMM Winner 2005
|
Hallo Gerhard,
auf einen Mercedes Gemüselaster passt das Ding auch drauf
Mir ist allerdings nicht bekannt, daß mit den MAN Lastwagen auch noch Soldaten befördert werden. Lasse mich aber gerne eines besseren belehren.
Eine gute Idee ist es auf jeden Fall und wie ich Dich kenne, wird die Bank vom Feinsten.
Gruß Jan
--
http://pamoba.jimdo.com
Nein, die fahren nicht. Ich bin der, der die großen Standmodelle baut.
|
|
| |
|
|
28.01.2011, 15:10 Uhr
Heller
|
Tag,
diese bank kennen wohl nur noch die wenigsten, da diese nicht mehr zum Personentransport zugelassen ist. Keine Gurte und viel zu gefährlich.
Hans
|
|
| |
|
|
28.01.2011, 16:15 Uhr
EICHE
|
Hallo Hans,
doch ist mir bekannt, dass diese Bänke nicht mehr zugelassen sind.
Bin selbst schon auf den neuen mit meinen beiden Kindern inkl. Stahlhelm gesessen.
Der Spaßfaktor ist aber weg
Früher waren die Soldaten doch noch etwas härter, sonste wäre diese nicht solange in
der Truppe zu Einsatz gekommen.
Während meiner Dienstzeit ist bei uns kein Unfall oder sonstiges passiert.
Es kann natürlich auch die Kraftfahrerausbildung schlechter geworden sein.
Egal,
es liegen halt aktuell andere Anforderung an die Truppe vor.
--
Gruß Gerhard
|
|
| |
|
|
28.01.2011, 19:46 Uhr
moadin
|
Hallo Gerhard,
schön das Du schon am berichten bist somit kann ich schön verfolgen was denn das Bänklein so für fortschritte macht und nochmal sakrischen Dank das du deine zeit für mich opferst.
@ Kevin und Jan
am MAN 7to gab es damals solche Sitzbänke zu meiner zeit, man konnte sogar zwei daraufstellen aber brauchte man dann den Personenbeförderungsschein und konnte 16 Soldaten auf der Pritsche transportieren.
Ohne den schein allerdings nur 6 denn da war 8+1 angesagt sprich 3 vorne 6 hinten und als "Sicherheitsgurte" waren pro Seite 2 große Beckengurte vorhanden und es konnten immer 2 mann
"kuscheln" wenn sie zusammengegurtet waren
Gruß Martin
|
|
| |
|
|
28.01.2011, 20:21 Uhr
kampfgnom
|
Hallo Ihr,
danke euch für die Aufklärung, habe bisher nur immer die 8 Sitze auf dem 2Tonner gesehen.
Gruß
kevin
|
|
| |
|
|
28.01.2011, 21:00 Uhr
Christof
1:16er Dioramenbauer
|
Hallo,
schönes Vorhaben, gefällt mir.
Wir hatten diese Bank im hinteren Teil eines MB 1017 bzw. 1017A. Im vorderen Teil waren Gerätschaften und die persönliche Ausrüstung, das ganze diente als Zugfahrzeug für die Flak 2cm Zwilling der Luftwaffe.
--
Schöne Grüße aus Franken,
Christof.
|
|
| |
|
|
28.01.2011, 23:13 Uhr
Fixa
Exilberliner
|
Hallo Gerhard
Wird sicherlich wieder was schönes.
Ich habe auf dem Ding auch einige Kilometer sitzen dürfen.
@ Christof:
2cm Flakzwilling bei der Luftwaffe ???
Ich dachte immer, Zivilisten dürfen kein Kriegsgerät besitzen
Gruss Felix
--
Alle Rechtschreibfehler in diesem Beitrag sind beabsichtigt und Ausdruck meiner Kreativität.
|
|
| |
|
|
29.01.2011, 00:24 Uhr
Christof
1:16er Dioramenbauer
|
quote:
@ Christof:
2cm Flakzwilling bei der Luftwaffe ???
Ich dachte immer, Zivilisten dürfen kein Kriegsgerät besitzen
Gruss Felix
... wir mussten uns verpflichten, ausschließlich auf Heeresflieger zu schießen.
--
Schöne Grüße aus Franken,
Christof.
|
|
| |
|
|
29.01.2011, 09:54 Uhr
spot01
|
Moin,moin
was habe ich die schei....... Sitzbank gehasst  .......
An der Rückenlehne ist Mann mit dem Gerödel hängen geblieben, und auf der Sitzfläche hat Mann sich immer die Eier eingeklemmt............
Aber schön war die Zeit trotzdem
Verklemmte Grüße
Peter
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
http://www.rk-modellbau.de
|
|
| |
|
|
29.01.2011, 11:13 Uhr
Holzmeyer
der Ponalmaster (Falke)
|
Hi "Männers"
@spot
..seit wann hast du Eier...du Mädchen:D
Bernd
--
Musterung
...ich habe ein kurzes Bein sagt der junge Mann....Macht nichts,wir setzen sie in hügeligem Gelände ein....
|
|
| |
|
|
29.01.2011, 11:20 Uhr
Holzmeyer
der Ponalmaster (Falke)
|
Hi "Männers"
...für die Geschützmannschaft der FH70,war die "Zugmaschine" 7to MAN auch mit solchen Bänken ausgestattet...FArt.BTL.4/61....
Bernd
--
Musterung
...ich habe ein kurzes Bein sagt der junge Mann....Macht nichts,wir setzen sie in hügeligem Gelände ein....
|
|
| |
|
|
29.01.2011, 13:16 Uhr
EICHE
|
Hallo Männer,
heute ist es soweit, das 5 Tages Projekt zu veröffentlichen.
Die Aufgabenstellung vom Martin wahr sehr einfach gestellt.
Die Bank sollte schön bzw. Scale aussehen und zum zweiten musste die aber auch zusammenklappbar sein, den es sollten zwischendurch auch Versorgungsgüter mit dem Vehicle transportiert werden.
Nach kurzer Überlegungsphase habe ich mich für eine 1 mm Materialstärke entschieden, um das ganze in Schichten Aufbauen zu können.
Der Vorteil in der ganzen Sache lag natürlich auch, das man keine unnötigen Schaniere hierzu braucht.
Gezeichnet wurde das ganze im CAD Programm VIA CAD 2D/ 3D.
Ich bin auf dieses Programm Ende Dez. gestoßen und ich muss sagen, das Preis Leistungsverhältnis ist genial.
Für CAD Einsteiger abolut Top, kann ich nur empfehlen.
Nach dem Zeichnen ging es an die Fräse und im Verlauf des Berichtes kann die Beschreibung als sogenannte Bauanleitung genutzt werden.
Der Zusammenbau erfordert ca. gemütliche 2-3 Stunden.

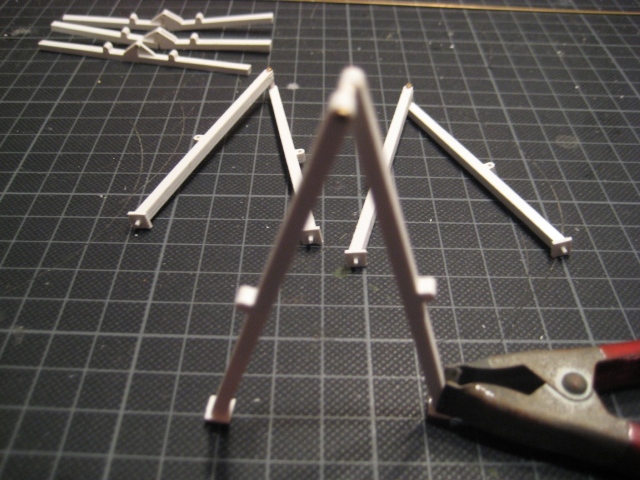

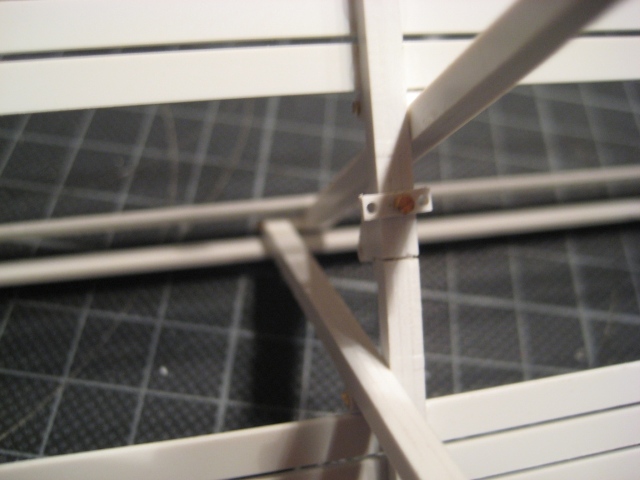

1. Schritt, Frästeile aus der Form trennen und verputzen, Stege schleifen

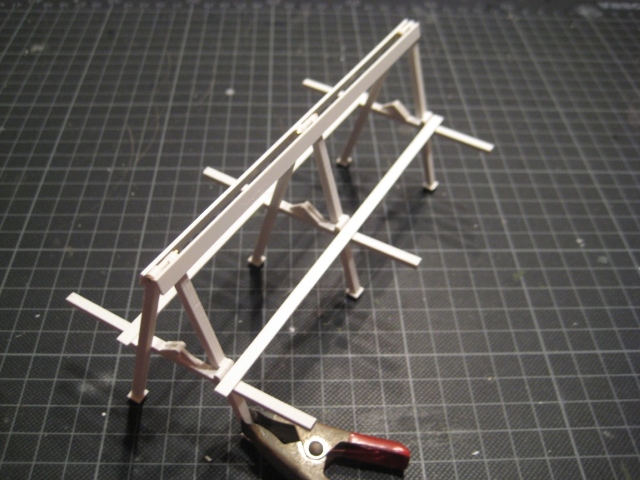

2. Arbeitsgang, die Teile Schichtweise verkleben ( 3 Teile ), 1 mm Messingmaterial zur Positionierung hilft dabei.
3. Nun werden die Schaniere der Sitzfläche fertig gestellt; 3 Abschnitte mit 3 mm Messingmaterial
Durchmesser 1mm.

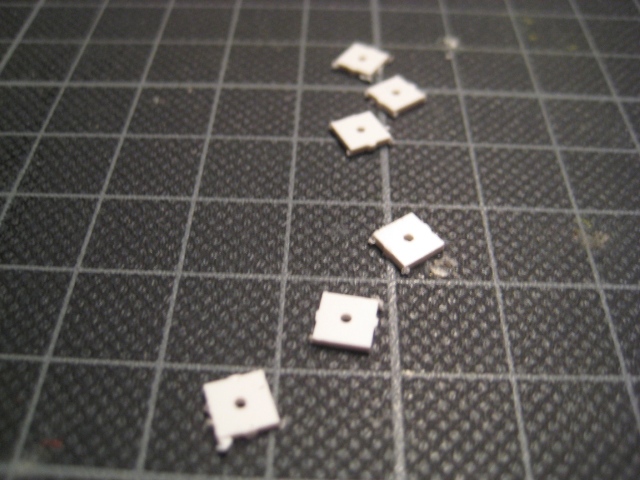

4. Jetzt werden die Abschlüsse unten an das Gestell geklebt.

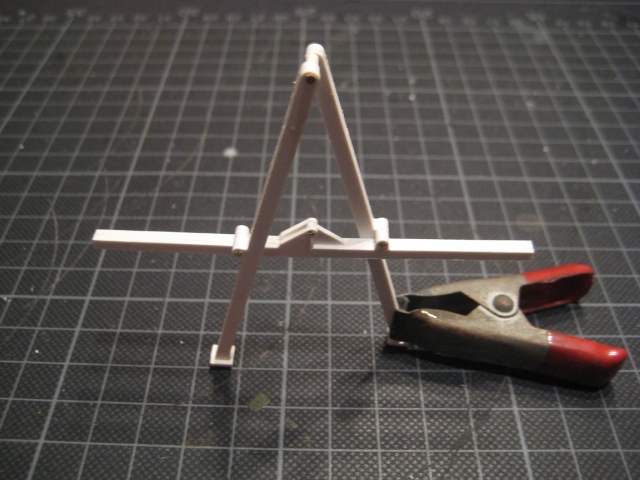

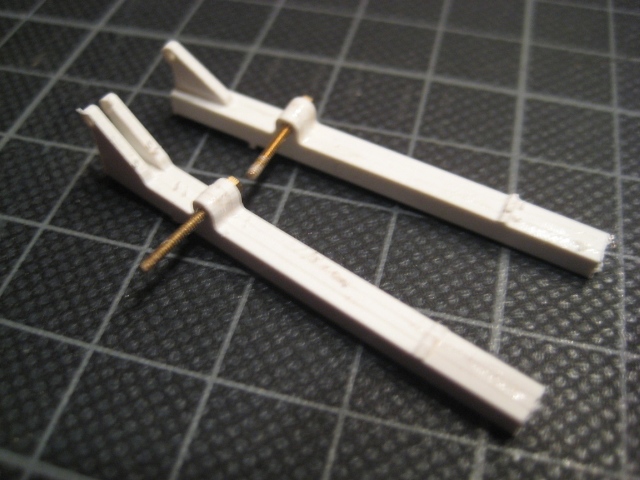

5. Jetzt wir das Obere Schanier Drehschanier gefertigt.
Dazu werden 3 , 1 mm Schrauben inkl. Mutter mit 10 mm Länge benötigt
Ebenfalls braucht man 3 Poly Röhrchen in 3 mm Länge .

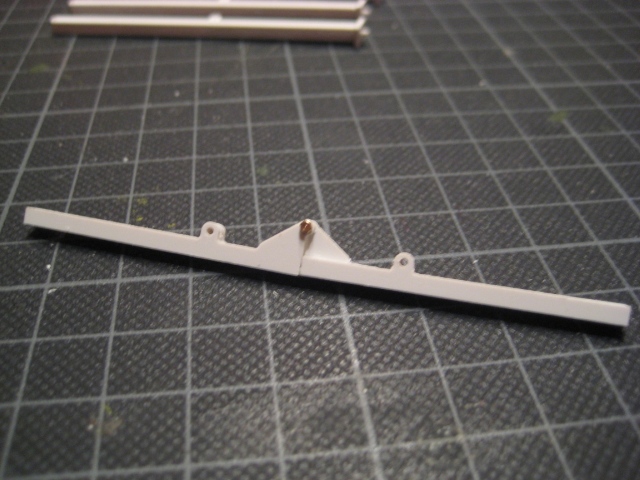

6. Zur Verbindung Sitzeinheit benötigt man jetzt wieder 3 mm Abschnitte , mit 1 mm Durchmesser.
7. Hallter der Ketten befestigen, bitte nicht kleben ! sonst keine Klappfunktion gegeben

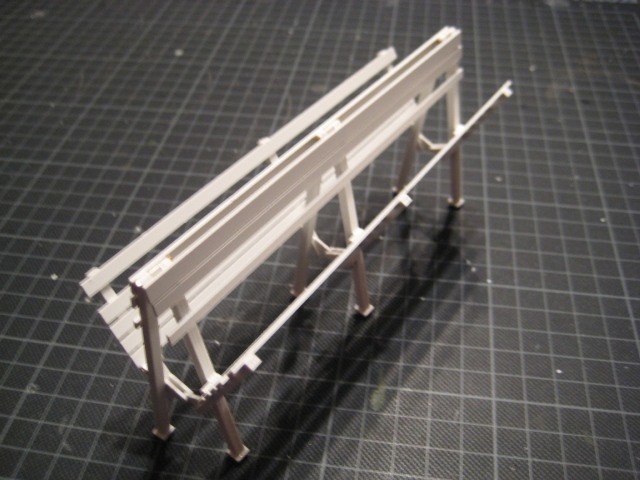

8. Nun erfolgt das Beplanken der Sitzfläche und der Rückenlehne.
Hierzu muss beachtet werden, das der Abstand so eingehalten wird, dass diese in die
Beplankung der Rückenlehne eingreifen kann. ( zwecks der Klappfunktion )

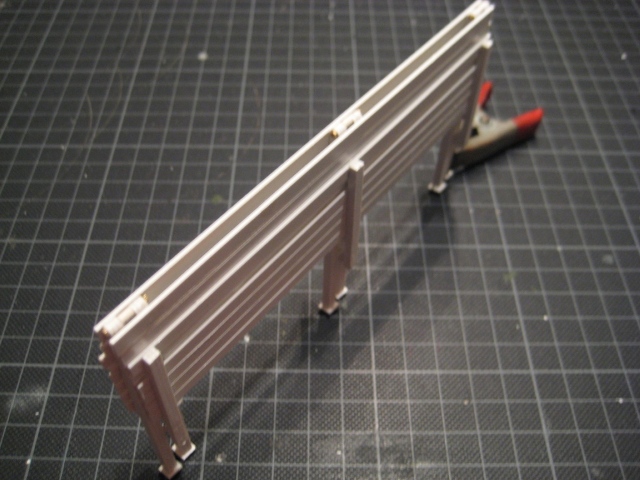

9. Und nun das zusammenklappen.
So, das ist die Grundbasis von der Sitzbank.
Im nächsten Schritt werde ich die Basis Sitzbank etwas aufmotzen.

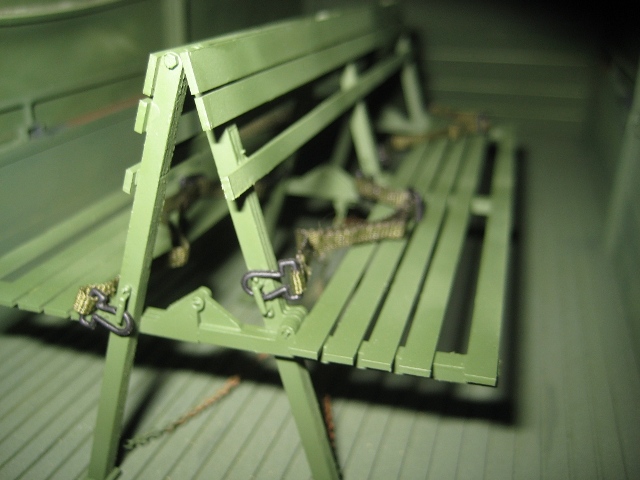

Hierzu werde ich aus dem 1:6 Bereich kleine Gurte einsetzten und kleine Ketten verbauen, um
dem ganzen ein anderes Bild zu verleihen.
Tunning !!!!!!!!

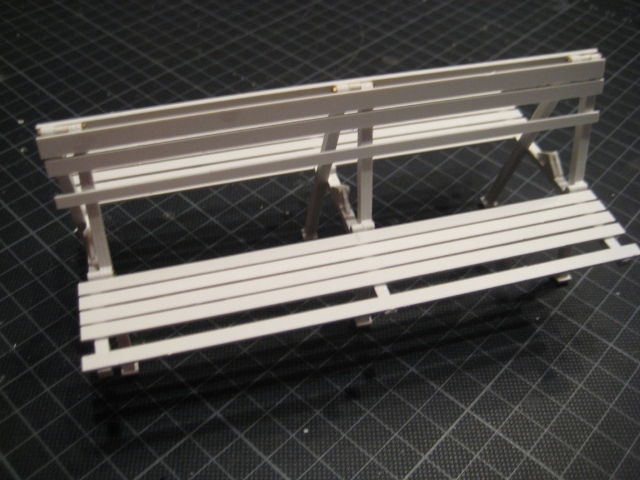

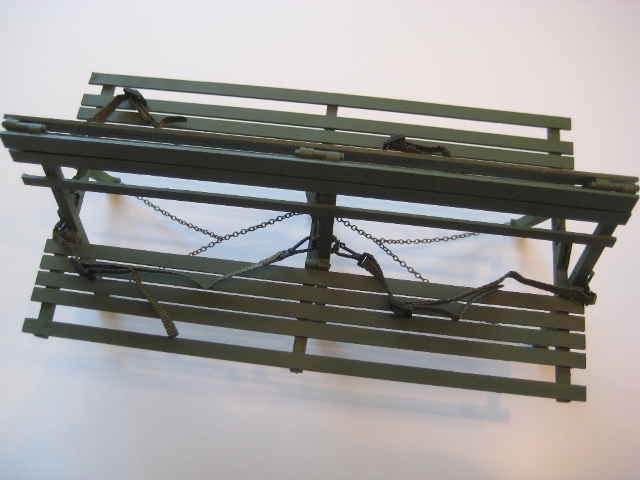

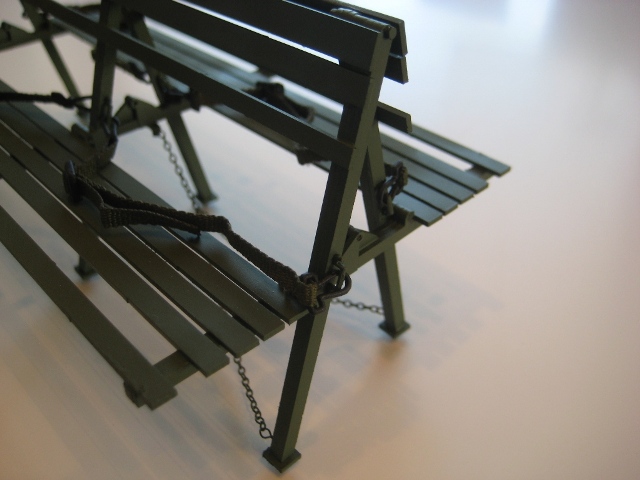

Und hier mal zwei Bilder, wie es im verbauten Zustand wirkt.
Zur Info:
Der Datenaustausch hat bereits stattgefunden und die Bank wird zum Einführungspreis von 19,99€
angeboten.
Das Angebot enthält keine Ketten und Gurte.
jt-scale-militaermodellbau
--
Gruß Gerhard
|
|
| |
|
|
