Thema:  Anhänger 2 Rad 1,5 to mit Transportaufbau Pritsche und Plane in 1:16 |
[ - Antworten - ] |
23.10.2010, 13:54 Uhr
  EICHE
|
Hallo Modellbaufreunde,
in den nächsten Wochen und Monaten möchte ich mich mit dem
Anhänger 2 Rad 1,5 to beschäftigen, bevor ich meine Werkstatt umbaue.
Es wird die neue Genaration zum Bau kommen, da hier die Achse auf Blattfeder sitzt und
der Kanister im vorderen Bereich zur Längsachse ausgerichtet ist.
Ich habe mir als Ziel gesetzt, den Anhänger im ersten Stepp so zu entwickeln bzw. zu bauen,
sodaß dieser reproduzierbar sein wird.
Zur Zeit bin ich noch auf der Suche nach gutem Bildermaterial, da ja der T.d.o.T. im Regen
im September ins Wasser gefallen ist.
Also, wenn jemand Pläne/ Zeichnungen und gutes Bildermaterial hat, dann kann er somit
eine gute Tat vollbringen in dem dieses mir beigestellt wird.
Nur so können alle Details umgesetzt werden.
Per Mail ist alles möglich.
Vorab schon mal Danke für alles was ich brauchen kann.
Hier schon mal ein kleiner Ausblick auf die Anhängermöglichkeit eines Unimog´s
--
Gruß Gerhard
|
|
|
|
|
23.10.2010, 15:10 Uhr
Christof
1:16er Dioramenbauer
|
Hallo Gerhard,
habe Dir gerade 4 mails mit zusammen etwa 12 MB geschickt, zweimal kam eine "nicht zustellbar"-mail.
Ist Dein Postfach voll? Gib bitte mal Mal Bescheid, damit ich den Rest nochmal schicken kann.
--
Schöne Grüße aus Franken,
Christof.
|
|
|
|
|
|
23.10.2010, 16:28 Uhr
EICHE
|
Hallo Christof,
Postfach ist abgeholt und wieder empfangsbereit
Danke schon mal vorab.
--
Gruß Gerhard
|
|
|
|
|
|
23.10.2010, 18:04 Uhr
scenic99
Bob der Baumeister
|
Hey Gerhard,
alter Schwede - jetzt legst du aber los - jetzt willst du es wissen !
Dein ziel scheint wohl der "Bw-Fuhrpark" zu sein
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
23.10.2010, 20:47 Uhr
EICHE
|
Hi Dirk,
nicht ganz, aber Du bist nicht weit entfernt, mit Deiner Vermutung
Fotos sind schon gedruckt und Schieblehre, mit Zubehör liegt für die Planung in der Küche.
In 2 Wochen, wenn die Logstik mitspielt soll es los gehen.
--
Gruß Gerhard
|
|
|
|
|
|
23.10.2010, 21:06 Uhr
scenic99
Bob der Baumeister
|
... "wenn die Logistik mitspielt" ???
Ist da geplant das deine Frau wegfährt
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
29.10.2010, 16:50 Uhr
EICHE
|
Hallo Modellbaufreunde,
kann mir jemand sagen, wie viele Tarnstangen am Anhänger vorne in der Halterung sind.
Eventuell ist noch ein aktiver unter uns mit den erforderlichen wissen.
--
Gruß Gerhard
|
|
|
|
|
|
29.10.2010, 20:54 Uhr
Carenzo
|
Normalerweise hat so ein Fz eine bestimmte Anzahl an Tarnnetzen(Größe 1/2/3) an Bord
und zu jedem Satz Tarnnetz gehören normalerweise 3 Spreizer(werden auf die Stangen gesetzt um das Netz zu halten)
und 9 Tarnstangen.
Kannst davon ausgehen das bei diesem Anhänger nur 1 Satz Tarnnetz dabei war.
Andy
--
Und wenn man denkt es geht nicht mehr,....
... kommt von irgendwo ein Bergeleo daher. :grübel:
Klick mich!!!
|
|
|
|
|
|
01.11.2010, 13:44 Uhr
EICHE
|
Hallo Modellbaufreunde,
am Samstag sind die ersten Teile für den Anhängerbau eingetroffen.
Da ich bereits eine Woche zur Planung hatte, konnte es natürlich am gleichen Tag
noch losgehen.
Im ersten Schritt möchte ich auf den Achsenbau eingehen:
Zuerst wird an der Felge 12,5R20 der innere Rad etwas größer gedreht, sodaß die
freilaufende Nabe hineinpasst.
Als nächstes muss bei der Felgenaufnahme die Aufnahme bis zur 1. Kugellageraufnahme abgedreht werden.
Danach werden die Kugerlager eingebracht und es werden von hinten 8 Aufnahmelöcher gebohrt.
Wenn die Felgen soweit hergestellt sind, wird im Anschluß die Achswelle sich zur Brust genommen.
Für die Welle wird ein Messingprofil von 6x6 (Innenmaß ) benötigt
Die Länge ist 6,6 cm lang.
Das ganze kombiniert mit Blattfedern ( 2 Stück ) und 4 Messingstreifen, für die optische Gestaltung der
Federpakete, ergibt dann dieses Bild.
--
Gruß Gerhard
|
|
|
|
|
|
01.11.2010, 19:11 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
na wenn das mal nicht wieder ein 1A Anhänger wird
Sieht gut aus !
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
06.11.2010, 11:12 Uhr
EICHE
|
Mahlzeit Modellbaufreunde,
heute ist mal wieder Updatezeit !

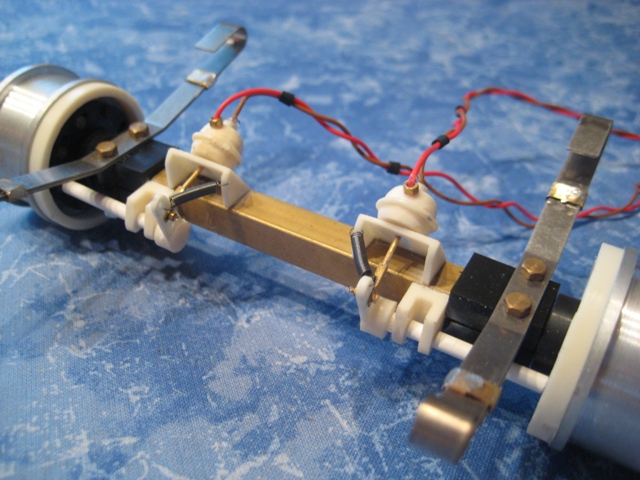

Im laufe der Woche habe ich mal an der Achse des Anhängers das Bremssystem mit ein paar Dummyteilen versehen.
Ich finde mit den angefertigten Teilen, sieht die Achse sehr ansehlich aus.

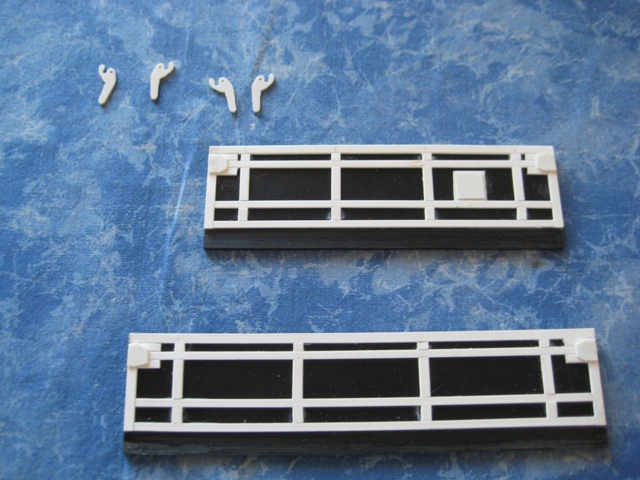

Parallel zu der Achse habe ich mal einen ersten Entwurf der Bordwandteile vorzustellen.

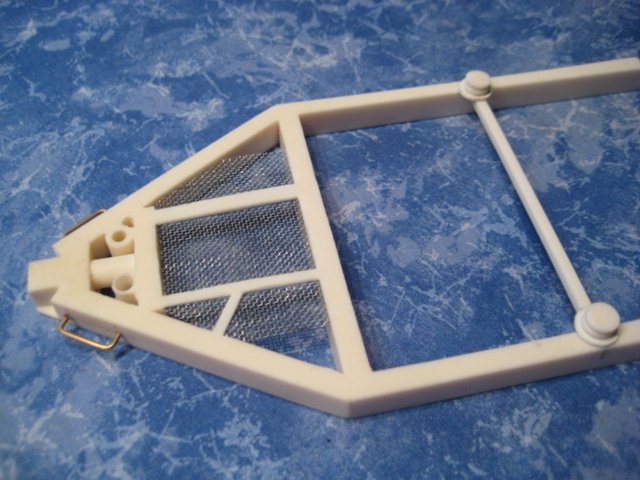

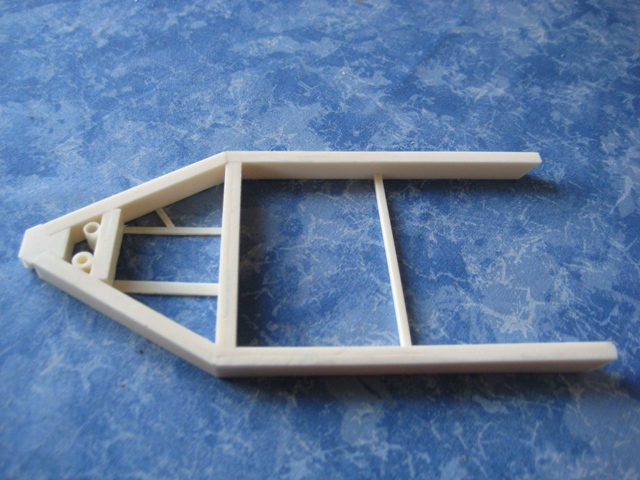

Ebenfalls ist auch diese Wochen in der Werkstatt der erste Rahmen für den Anhänger enstanden
Hier ebenfalls der 1. Abguss.

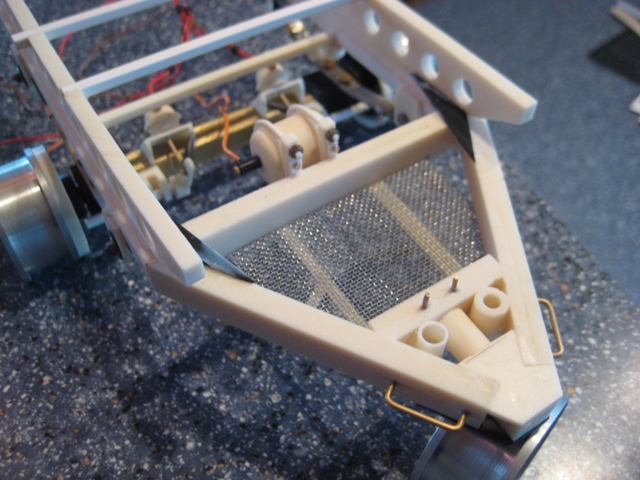

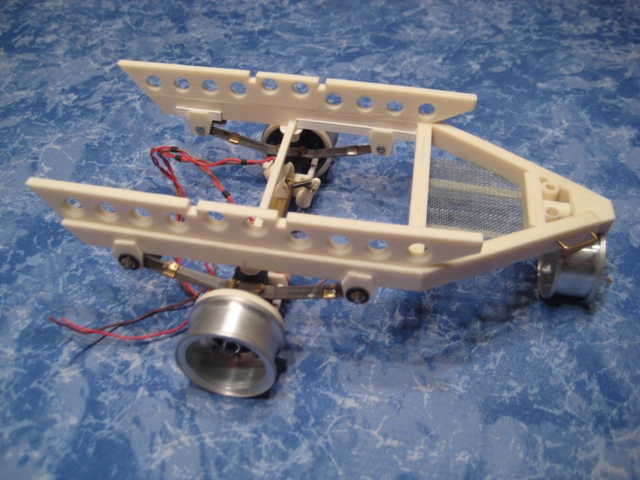

Im nun folgenden Abschnitt werden an dem Rahmen sämtliche erforderlichen Anbauteile angebracht
wie z.B. Federnaufnahme, Ablagegitter, Haltegriffe, Dummy Dämpfer usw.
Da die Federpakete mehr als 6 mm breite hatten, musste zur Innenseite etwas aufgedoppelt werden.
Dieses hat aber keine optischen Auswirkungen auf das aüßere Erscheinungsbild des 2 Rad Anhängers.
Hier mal die Bilder vom Freitag.
Das wars mal für heute
--
Gruß Gerhard
|
|
|
|
|
|
06.11.2010, 11:32 Uhr
spot01
|
Moin,
das sieht ja schon mal gar nicht sooooooo schlecht aus und im Verglich zur Orginalvorlage recht stimmig:
Aber bitte wechsle Mutters Wachstuch aus, da bekommt man ja Augenkrebs............
Grüße
Peter
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
http://www.rk-modellbau.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von spot01 am 06.11.2010 11:34.
|
|
|
06.11.2010, 16:11 Uhr
EICHE
|
Hallo Peter,
die Tischdecke ist meine kleine Lebensversicherung
Stell Dir vor, das Teufelszeug "Sekundenkleber" kommt auf das schöne Buchenholz,
dann werde ich absolut in den Keller verbannt.
Aber drei Bilder habe ich noch für heute und dann ist erstmal wieder Pause angesagt.

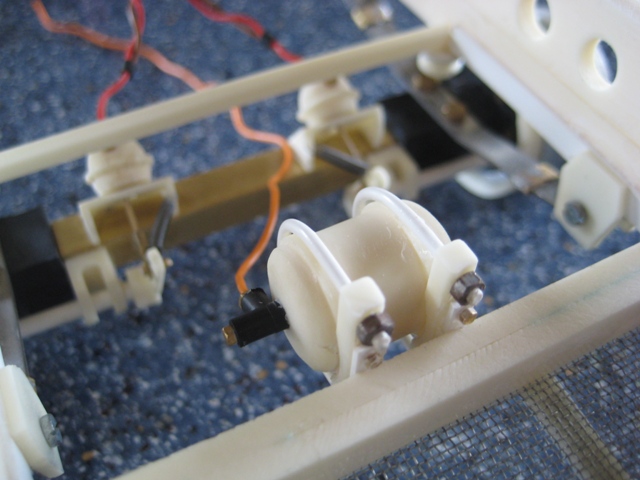

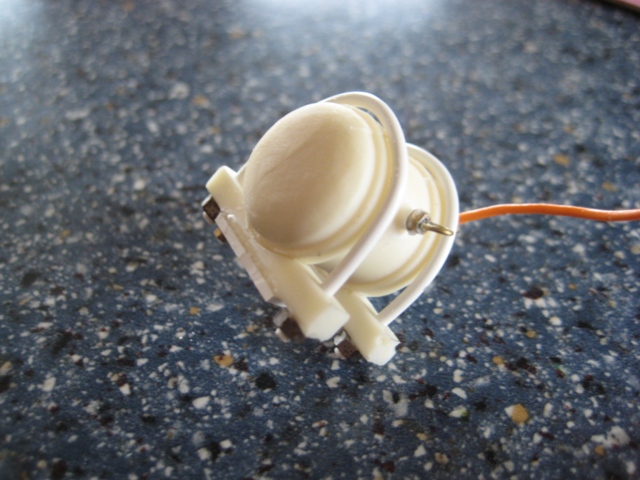

Der Druckluftbehälter:
Fortsetzung folgt..............................................
--
Gruß Gerhard
|
|
|
|
|
|
06.11.2010, 19:46 Uhr
Carenzo
|
Hallo
Falls du günstige und individuell Reifen benötigst schau mal HIERModellreifen
Andy
--
Und wenn man denkt es geht nicht mehr,....
... kommt von irgendwo ein Bergeleo daher. :grübel:
Klick mich!!!
|
|
|
|
|
|
11.11.2010, 17:47 Uhr
EICHE
|
Hallo zusammen,
heute gibt es mal ein kleines Update zum Anhänger unter der Woche.

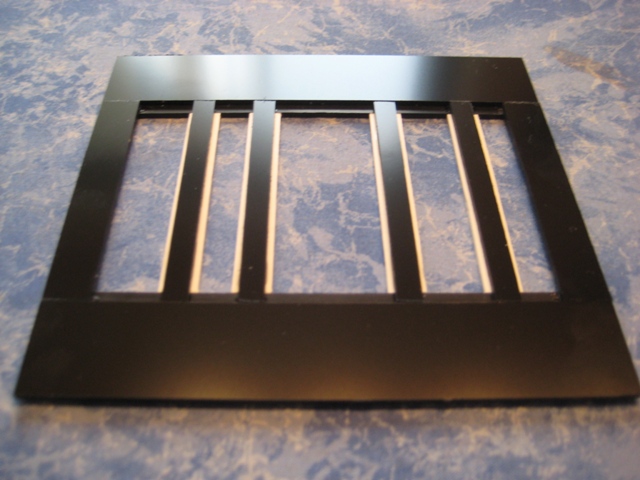

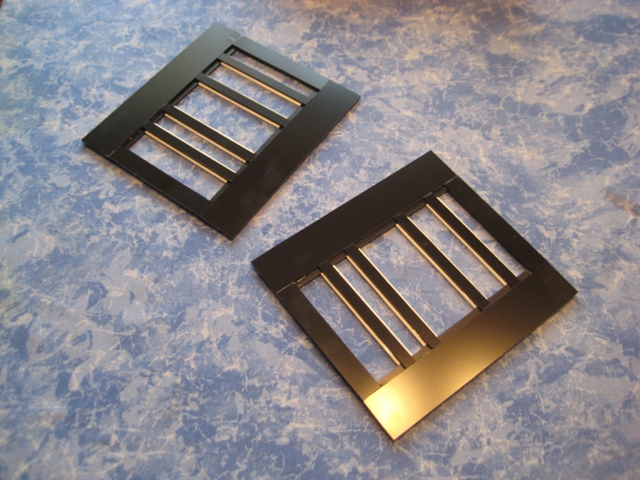

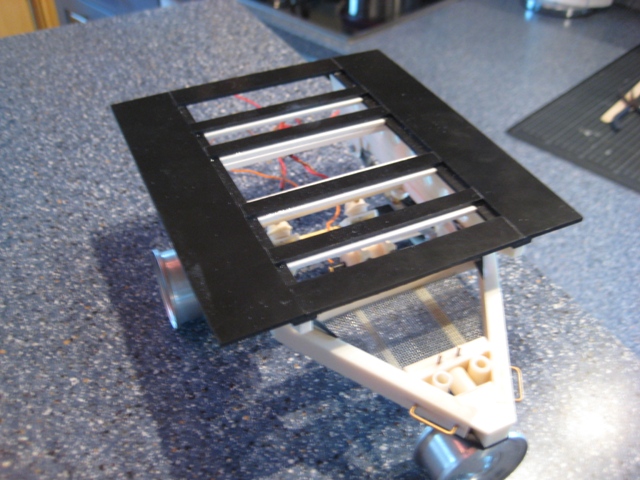

Hier mal ein paar Bilder von der Basisplatte für die Aufnahme von verschiedenen
Aufbauvarianten.
Zusätzlich hab ich mal die Feststellbremse und die dazugehörigen Seile angebracht.
Das wars mal für heute
--
Gruß Gerhard
|
|
|
|
|
|
