Thema:  Transportanhänger 4 - Rad 7 to der Bundeswehr im Maßstab 1:16 |
[ - Antworten - ] |
17.09.2010, 16:56 Uhr
  EICHE
|
Hallo Modellbaugemeinde,
ich melde mich hiermit aus den Sommerferien zurück.
In Bayern hat ja diese Woche wieder die Schule begonnen und somit steht auch mir
wieder Abends etwas mehr Freizeit und Entspannung zu.
Die Basis für dieses Projekt, liefert der Anhängerbausatz von Roman, den ich natürlich im Verlauf
des Berichtes etwas modifizieren werden.
Christian hat ja zu dem Thema bereits einen ausführlichen Bereicht geschrieben, aber als
Modellbauer kann man nie Anregungen genug bekommen.
Hier mal das Vorbild, gemacht bei der 50 Jahr Feier der Pz Brig 12 in Amberg
So, nun wäre alles gesagt und wir können am Wochenende mit den Details vom Hänger beginnen.
--
Gruß Gerhard
|
|
 |
|
|
17.09.2010, 18:17 Uhr
EICHE
|
Hi Dirk,
is nur schnick schnack und braucht kein Mensch.
--
Gruß Gerhard
|
|
| |
|
|
17.09.2010, 18:47 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
sachst du - un wenn´de mit der Familie Sonndachs über´n Übungsplatz donnern willst, dann biste froh wenn de Sitze hinne druff hast
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
18.09.2010, 17:39 Uhr
EICHE
|
Hallo Modellbaufreunde,
heute legen mir mal los.
Das war der Anlieferungszustand vor ca. 12 Wochen.
Lang, lang ist es her
Im ersten Arbeitsschritt habe ich mir das Federpaket zur Brust genommen.
der grosse Bruder hat ja 4 Blattfedern, sodass ich eins noch dazupacken musste.
Im Anschluß habe ich das ganze mit einem Messingstreifen fixiert.
Danach erfolte die Montage mit dem Rahmen.
Im nächsten Arbeitsgang habe ich mir einen Druckluftbehälter für den Luft Zwischenspeicher
abgegossen.

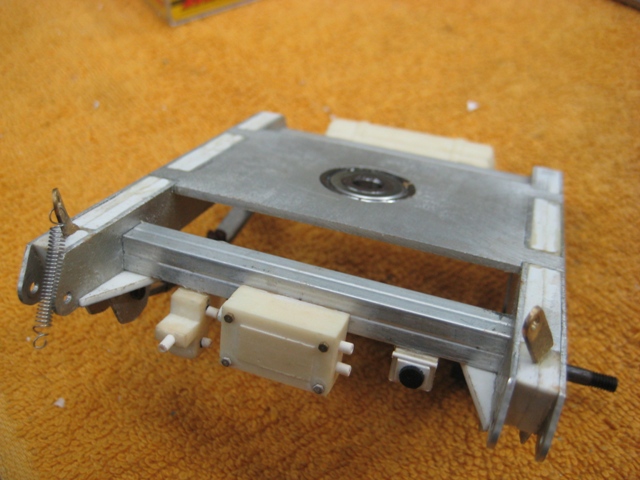

Nun, folgt als nächstes die Aufnahme der Zugfedern am Drehschemmel.
Ein wenig Messing und Poly sollten hier ihre Sachen dazu beitragen.
Parallel erfolgte nun die Montage der Felge und das duplizieren der Radnarben.
Nach dem Aushärtevorgang, das erste Ergebnis.

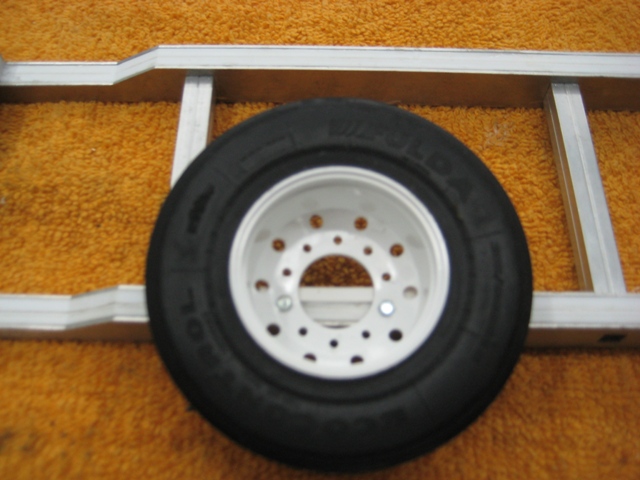

Zwischendurch habe ich auch das 5 Rad an seiner vorgesehenen Stelle plaziert.
" Das Ersatzrad "
Etwas Poly unterlegen und das Rad ist etwas geneigt.
Im nächsten Schritt folgte mal eine kleine Anprobe mit der Pritsche.
Nun, die ersten Schritte sind getan, Fortsetzung folgt.
--
Gruß Gerhard
|
|
| |
|
|
23.09.2010, 19:32 Uhr
EICHE
|
Hallo Modellbaufreunde,
heute gehts mal wieder weiter am Anhänger.
Die nächsten Tage gehts dem Drehschemel an den Kragen.
Hier hier Bilder.
Bei der Zugdeichsel gibt es auch kleine Abänderungen zu sehen.
Die Kurbel für die Höhenverstellung darf natürlich auch nicht fehlen

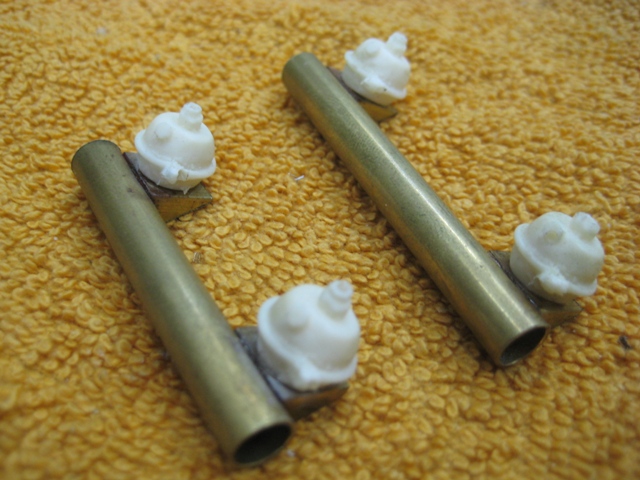

Hier mal der erste Versuch der beiden Druckluftanschlüsse
Und zu guter letzt für heute, die Druckluft Membranzylinder oder so
--
Gruß Gerhard
|
|
| |
|
|
24.09.2010, 17:30 Uhr
EICHE
|
Hallo zusammen,
heute soll das ganze mal eine Form und ein Gesicht annehmen.
Zeit für ein Update
Fortsetzung folgt................................................................. ..................
--
Gruß Gerhard
|
|
| |
|
|
25.09.2010, 09:38 Uhr
derJunge
|
Moin Gerhard,
beim betrachten der Bilder fehlen mir die Worte...................
Mal wieder der absolute Hammer was du da zauberst................ Hut ab.
Freue mich auf die Fortsetzung.
--
schöne grüße
roman / derJunge
Fahre Kanal 85
http://www.rb-modelle.de
|
|
| |
|
|
25.09.2010, 18:04 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
na ... wenn da mal nicht irgendwo die Luft entströmt
Super schöne gemacht !!!
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
26.09.2010, 15:17 Uhr
EICHE
|
Hallo Dirk,
hab gestern hal eine Unterweisung im Bremssytem bekommen.
Muss jetzt mal das Ding wieder zerlegen und neu aufbauen.
Sobald ich dazu komme gibt es die Überarbeitung.
--
Gruß Gerhard
|
|
| |
|
|
26.09.2010, 19:46 Uhr
scenic99
Bob der Baumeister
|
Hi Gerhard,
stimmt - denn du hast eine Einkreis-Druckluft-Bremsanlage gebaut und das darf nicht !!!
Es muß eine Zweikreis-Druckluft-Bremsanlage sein
So, dann mal ran da
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
26.09.2010, 20:11 Uhr
Christian
SM-Meyer [Christian-Meye]
|
Hi Gerhard,
schicke Details, aber die Druckluftbremszylinder sind falschrum montiert. An jeden Membranbremszylinder sollten 2 Schläuche gehen, genau wie die Kupplungsköpfe (Rot = Vorratsdruck, Gelb = Bremsdruck). Vom Membranbremszylinder hast du einen Schlauch zum Bremswellenrücksteller geführt, wenn du die Membranbremszylinder anderstrum anbaust, dann geht von der Mitte des Zylinders eine Gewindestange zu diesen Rückstellern (an denen ist im Original noch ein Hebel). Beim Bremsen leitet Gelb Druck in den Zylinder, dadurch wird die Gewindestange herausgeschoben und verdreht über den Hebel die Bremswelle. An der Bremswelle hast du vorne einen Nocken, der drückt die 2 Bremsbacken in der Bremstrommel auseinander. Dadurch bremst das Hängerchen. Hab mir mal erlaubt 2 Bilder zu besorgen
Die Bilder stammen von einem 3-achsigen 10t Anhänger, also nicht über das Doppelachsgedöns wundern.
Ansonsten sehr schicke Details, ich hätte Angst, dass ich sie mir im Gelände abreiße.
Weiter so!!!!
Gruß, CM
P.S. Immer schön die Bremswellen abschmieren, sonst gehen die fest
--
"Die ham mir gewählt um zu lenke......net um zu denke!"
Simpsons
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Christian am 26.09.2010 20:13. |
|
|
27.09.2010, 17:53 Uhr
EICHE
|
Hallo Christian,
danke für Deine Bilder.
Moadin war gestern auch noch bei mir und hat mir das System der Bremse erklärt.
Bilder sind natürlich immer besser.
Werd mal heute das gute Stück zerlegen und versuchen das so umzusetzen.
--
Gruß Gerhard
|
|
| |
|
|
29.09.2010, 18:20 Uhr
EICHE
|
Hallo zusammen,
heute gibt es ein Update vom Bremsenumbau.
So sollte es nun stimmen.
Schei..........Schnick, Schnack
Fortsetzung folgt...........................................
--
Gruß Gerhard
|
|
| |
|
|
01.10.2010, 17:58 Uhr
EICHE
|
Hallo Modellbaufreunde,
heute folgt das Update nach der Bremsenmontage.

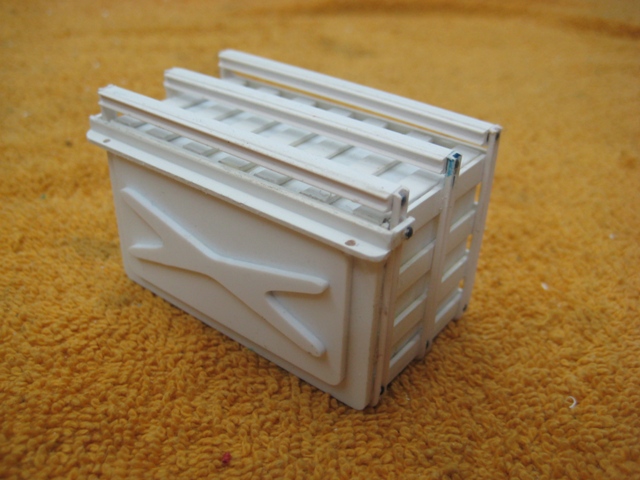

Der nächste Stepp beschäftigt sich mit den hinteren Radkästen und dem Staukasten
auf der linken Fahrzeugseite.
Matz ab.......................................
Das wars mal vorerst für heute.
--
Gruß Gerhard
|
|
| |
|
|
