Wie ich bereits angekündigt habe hier nun mal ein paar Bilder vom "Reissbrett" quasi  .
Hier und da bin ich allerdings noch das ein oder andere Teil am nachbessern . Beispielsweise hab ich eine Zeichnung von einem Kettenglied gemacht , bin mir aber noch nicht so schlüssig wie ich es ohne extrem aufwand herstellen soll . Aber dafür werd ich schon ne Lösung finden , Anregungen dazu nehm ich gern auf  . Ansonsten hatten mein Kollege und ich uns gedacht wir stellen erstmal die Wanne und den Turm soweit her das man dann auf dieser Basis weiter aufbauen kann , vor allem weil man dann einen besseren Überblick hat was letzendlich überhaupt an Platz zur Verfügung steht und was zu realisieren ist denn schliesslich sind wir beide auf diesem Gebiet "Frischlinge"  .

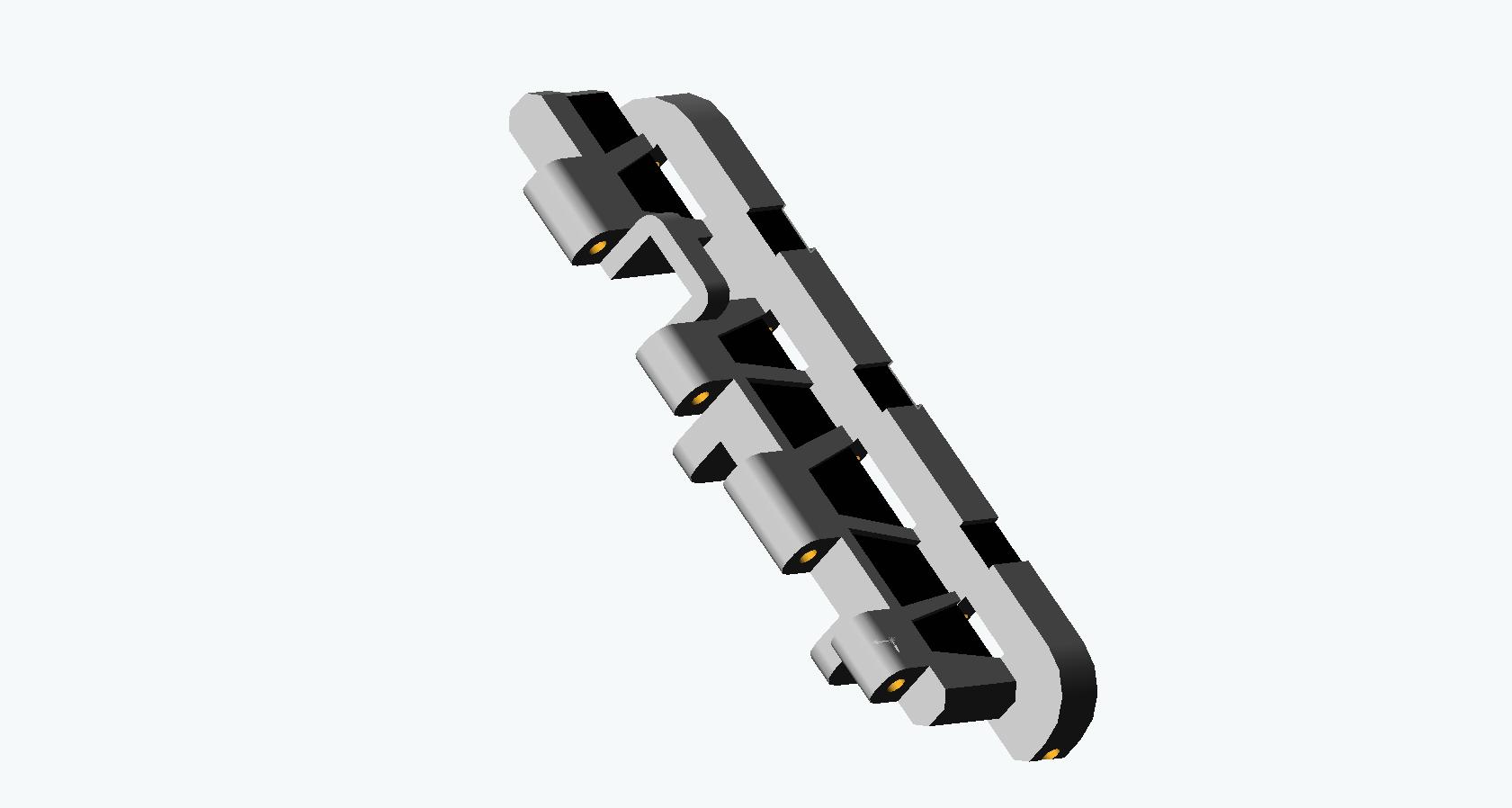

Naja hier erstmal das Kettenglied :
|
|
 |
|
|
10.09.2010, 17:13 Uhr
Drago
|

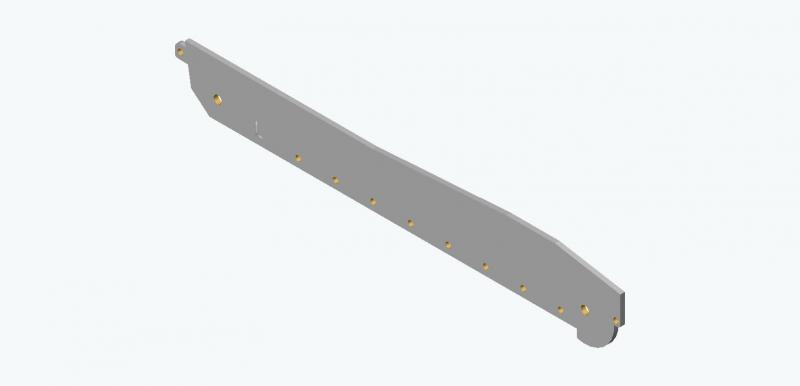

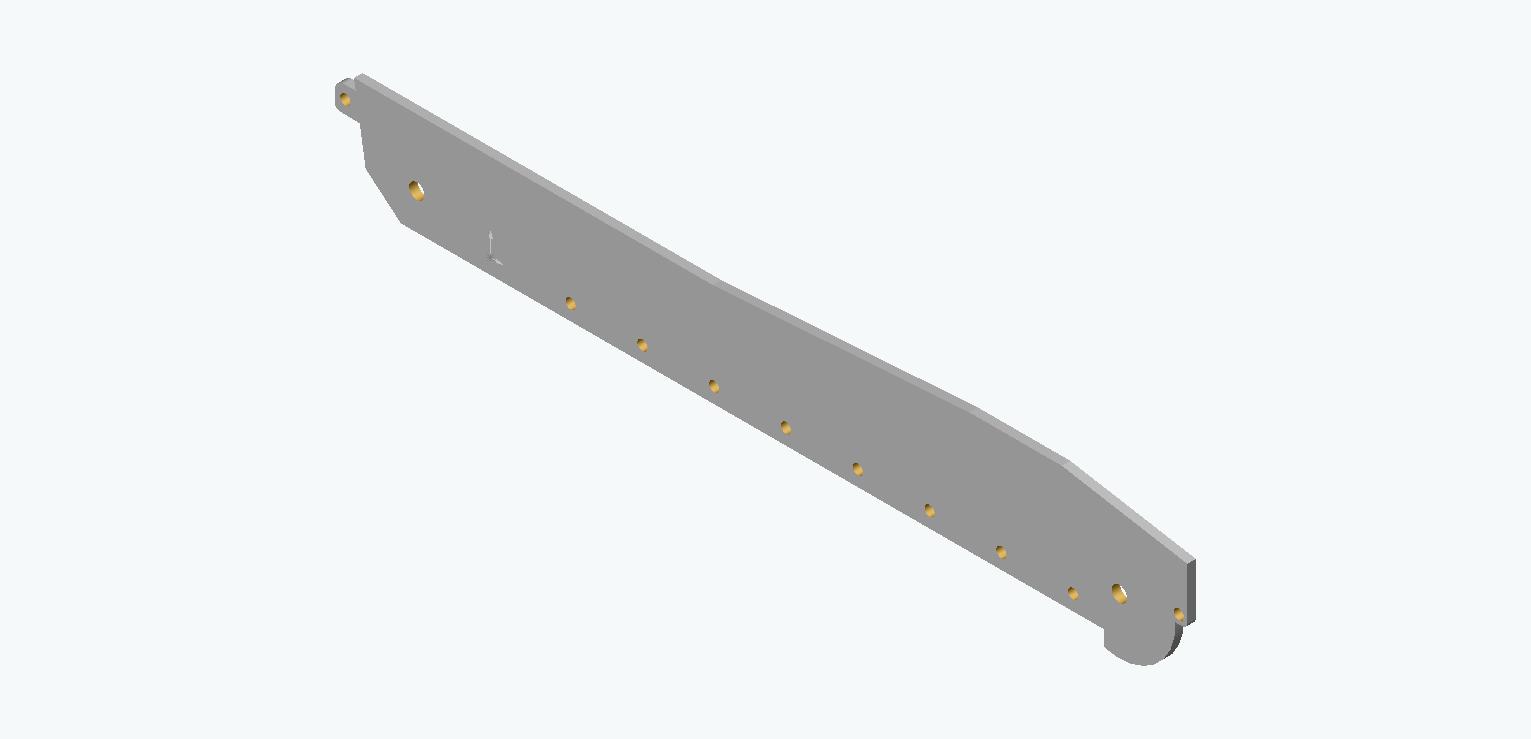

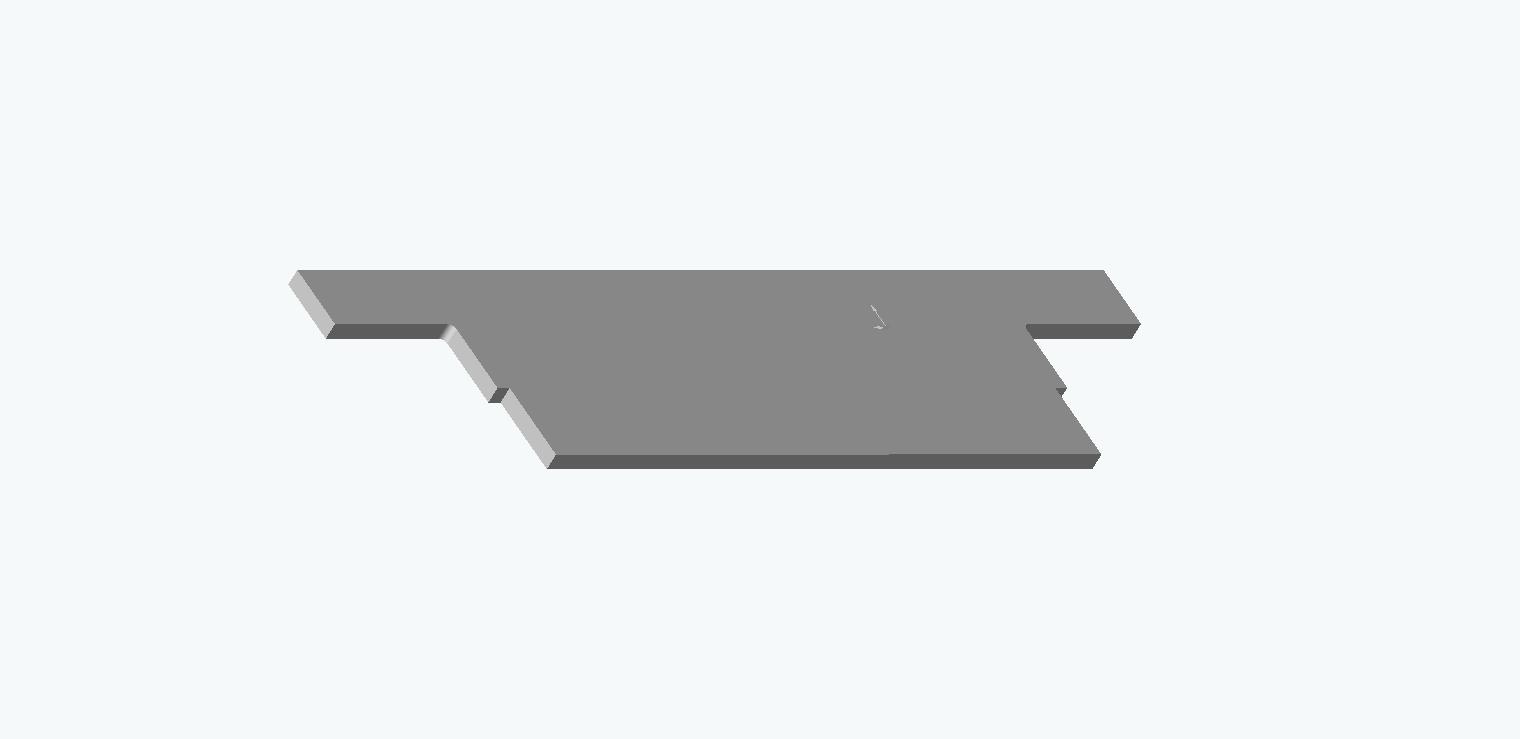

Das Seitenteil der unteren Wanne :
|
|
| |
|
|
10.09.2010, 17:22 Uhr
Drago
|
Ich stell nun nicht die Bilder aller Einzelteile hier rein , das würde wohl den Rahmen sprengen .
Sollte nur mal kleiner Überblick werden . Ich werd heut Abend mal ein Bild von den am Rechner zusammengesetzen Teile rein stellen , denk dann kann man sich nen besseres Bild machen davon .
|
|
| |
|
|
10.09.2010, 20:05 Uhr
petitloup
|
Hallo Björn,
was für eine Vorlage hast du für deinen Tiger?
Wenn ich das richtig sehe, sehe ich schon 2 fehler in deinen Zeichnungen, die Seitenwand vorne wo das Vorglege angeschraubt wird...an dieser Stelle hast du eine Stufe, nur ist da keine im Original.
Das Heckblech, sieht ebenfalls anders aus
Nicht falsch verstehen, ich will nur helfen....nicht das du die Bleche schneidest und dann feststellst das da was nicht stimmt
Ich nehme stark an ,das das Modell aus Metall gebaut wird. Willst du dann Scale bauen?
Viel erfolg mit deinem Panzer
gruß,
Serge
|
|
| |
|
|
10.09.2010, 20:56 Uhr
Supercat
|
Da ich mich mit Scale und so uberhaupt nicht auskenne, sag ich dazu mal nix.
Zu den Tigerketten
Guck mal im thread Tiger 1/6 eigenbau-ach ja-die Ketten.... oder gib bei Google tiger kette 1 6 ein
Viel Gluck
--
mfg
Ole (Supercat)
|
|
| |
|
|
11.09.2010, 09:34 Uhr
Drago
|
@Serge

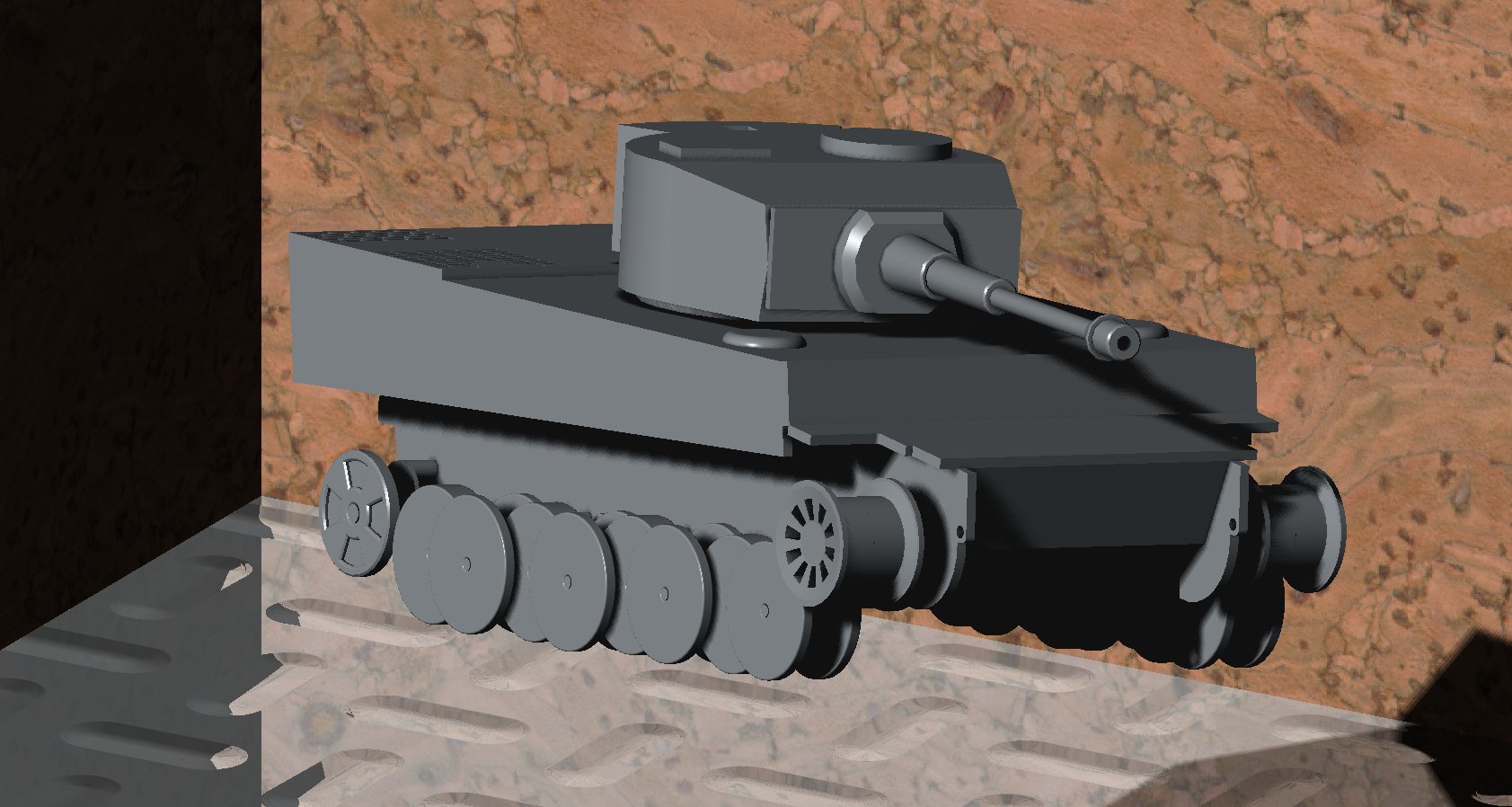

die Stufe die Du meinst ist von mir ausgeklinkt , und zwar um die Stärke des Wannenbodens . Sprich wenn der dran ist dann ist die Kante unten wieder bündig . Und das Heckblech das Du meinst ist das Deckblech vorn . Ich schmeiss gleich mal 3 Bilder vom 3D Modell rein , dann kann man sehen wie es ausschaut wenn die Einzelteile zusammengebaut sind . Als Vorlage hatte ich nur ein Bausatzmodell 1:72 . Leider kann man davon nur ungefähre Maße abgreifen aber für Wanne Turm & Co sollte das erstmal reichen . Ich werd nochmal losziehen und mir nen 1:16 Bausatz besorgen für die ganzen genauen Maße wie Achsbohrungen ect denn da hapert es noch ein wenig .
@Ole
Danke für den Tip , werd mal meine augen aufmachen
gruss
Björn
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Drago am 11.09.2010 09:34. |
|
|
11.09.2010, 09:49 Uhr
Drago
|
Sorry , manchmal verfluche ich meinen I-Net Zugang . Hab leider nur nen Stick da es bei mir kein DSL gibt und der Empfang lässt etwas zu wünschen übrig .
Ich versuchs nochmal ...
|
|
| |
|
|
11.09.2010, 10:29 Uhr
Drago
|
Nun mal auf diesem Wege ....

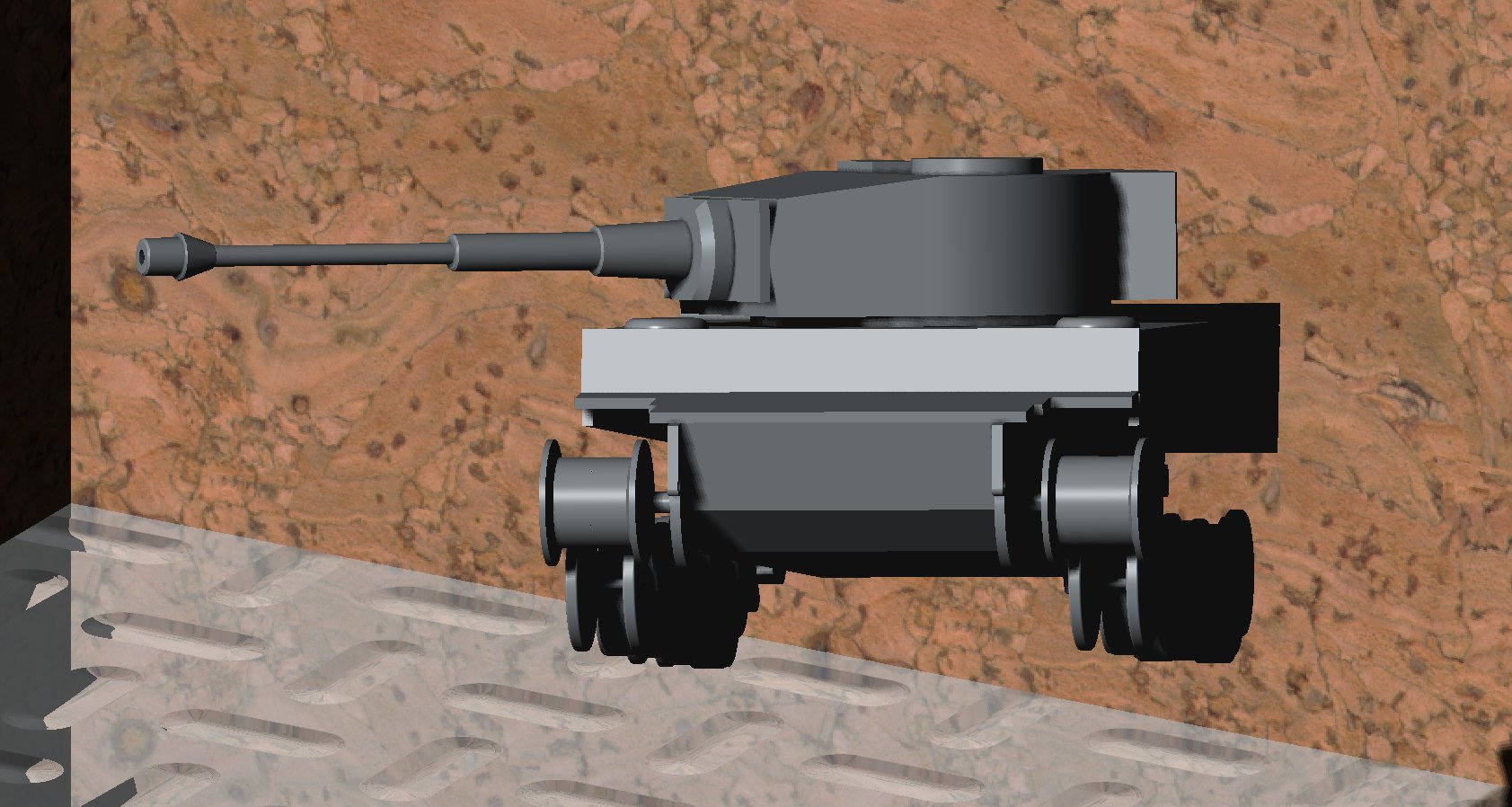

Ansicht 3:
Trotz der 1:72 Vorlage ist es doch ein recht ansehnliches und eindrucksvolles Modell wie ich finde . Sicherlich gibt es noch das ein oder andere auszubessern aber das zu ändern ist am PC das kleinste Übel .
|
|
| |
|
|
11.09.2010, 11:32 Uhr
Grauer-Baron
|
Hallo Björn,
ich möchte deine bisherige Arbeit nicht schlecht reden, doch deine Bilder erschrecken mich schon etwas
Auch die Tatsache das du von einem 1:72 Modell nach 1: 6 hochskalierst...
Ich weiss selbst wieviel Arbeit in einem Modell dieser Größe steckt, auch wenn es bisher nur am PC entsteht. Meinen Leo 1:6 zeichne ich jetzt schon seit zwei Jahren am PC und fange jetzt erst an, Teile zu bestellen...
Deshalb ein paar Ratschläge von mir:
1. Besorg dir viel Bildmaterial! Auch Zeichnungen und Detailansichten- findet man alles im Netz. Auch das ein oder andere Buch ist sehr hilfreich!
2. Besorg dir ein anständiges Modell, Maßstab 1:35 oder größer, um die Maße abzunehmen. Die Modelle von Tamiya sind zwar auch nicht perfekt, sollten aber nach dem Hörensagen die beste Übereinstimmung mit dem Original haben.
3. Planung mit CAD: Fang am besten nochmal neu an. Mach dir eine drei seiten Ansicht(Umrisse langen schon) und kontrolliere alle Winkel, Radien und Bohrungen(für Antriebsritzel etc.)
Aus dieser Vorlage kannst du dir dann deine einzelnen "Bleche" modellieren. Details und Ausschnitte kommen am Schluss wenn das Grundgerüst fertig ist.
Und wenn du uns immer schön auf dem laufenden hälst, können wir dir bestimmt noch viele hilfreiche Tipps geben!
Viele Grüße
Florian
PS: Ich würde die Bodenplatte zwischen die Seitenwände setzen und nicht die Seitenwände auf die Bodenplatte. Macht von der konstruktiven Seite her mehr Sinn...
--
Griesgrämig plagt sich nur der Tor- der Tigermann lernt mit Humor!
|
|
| |
|
|
11.09.2010, 11:55 Uhr
Drago
|
Naja sooo schrecklich sind die Bilder ja nu auch nich , aber ich nehme die Kritik gern auf .
Ich werd mir noch mal ein 1:16 Modell besorgen , denke da hab ich dann bessere und genauere Maße die ich abgreifen kann . Was die Winkel betrifft habe ich mir Bilder aus dem www besorgt wo diese auch benannt sind und mit dem 1:72 Modell verglichen , zur Sicherheit . Also die Winkel sind korrekt .
Wir , also mein Kollege und ich , sind ja nun Neulinge was den Eigenbau betrifft . Bislang hatten wir nur Kleinmodelle als Fertigbausätze zum zusammenkleben . Wir wollen nun mal etwas eigenes machen . Geplant ist natürlich das das Modell am Ende auch fahren kann . Aber einig sind wir uns in dem Punkt das wenn es mit dem Betrieb des Modell´s , und sei es nur aus Kostengründen , scheitert haben wir immer noch ein beachtliches Modell das im Wohnzimmer einen guten Platz findet . Wir wollen natürlich auch erreichen so nah wie möglich an das Original zu kommen aber wenn wir da auf Grenzen stoßen sin d wir auch nicht böse drum wenn wir dann halt alternativ etwas zustande bringen . Gewählt haben wir den Tiger aus dem Grunde das er für uns , also Neulinge auf dem Gebiet , am leichtesten zu fertigen ist da er am wenigsten Winkel und Radien hat zumal er uns persönlich von seiner Optik her auch am besten gefällt .
|
|
| |
|
|
11.09.2010, 11:59 Uhr
Dragunov
|
"PS: Ich würde die Bodenplatte zwischen die Seitenwände setzen und nicht die Seitenwände auf die Bodenplatte. Macht von der konstruktiven Seite her mehr Sinn... "
Hallo,
kannst du mal erklären warum das mehr Sinn macht? Soweit ich weiß sind die realen Panzer auch so aufgebaut dass das Seitenblech auf dem Bodenblech steht und von der Seite verschweißt ist. Jedenfalls habe ich noch nie lange Schweißnähte am Bodenblech von Panzern gesehen.
Habe das bei meinem 1:6er auch auf die Art gemacht und es hat keine Probleme gegeben. Im Gegenteil, ich denke wenn man das Bodenblech zwischen die Seitenbleche legt ist es schwieriger da dieses in dem Fall nicht durch die Seitenbleche gestützt wird.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Dragunov am 11.09.2010 12:06. |
|
|
11.09.2010, 12:04 Uhr
Drago
|
Richtig , aus diesem Grund hab ich mir das nämlich auch so gedacht . Es brinngt halt etwas mehr stabilität rein . Aber ich lass mich auch gern belehren .
Schliesslich hab ich mich hier angemeldet um Erfahrungen von Profi-Modellbauern sammeln zu können und somit daraus zu lernen . Ich habe mir einige Foren angesehen und bin der Meinung dieses ist das Beste und auch die Member hier haben den grössten Erfahrungsschatz und sind am Hilfsbereitesten .
|
|
| |
|
|
Tiger 1:6
