Thema:  ABC Fuchs 1:8 oder der x. Fuchs :-) |
[ - Antworten - ] |
20.04.2010, 11:47 Uhr
 Loeschknecht
|
Hallo Zusammen,
in den folgenden Monaten möchte ich Euch ab und an von meinem aktuellen Projekt berichten. Es wird ein ABC Fuchs im Maßstab 1:8 werden.
Doch erstmal ein paar Infos zu mir. Im Panzermodellbau bin ich Anfänger, ich komme ürsprünglich aus dem Fliegerbereich und habe dann zum Truckmodellbau 1:8 durch meinen Vater gefunden. Das macht mir relativ viel Spaß, weshalb ich jetzt erstmal umgeschwenkt bin.
Nun aber zu dem, um was es hier gehen soll. Dem xten Fuchsnachbau.
Wie es dazu kam: Auf der Faszination Sinsheim 2009 saß ich eines Abends ein paar Panzerfahrern gegebenüber und hörte ihnen zu. Da ich schon seit einiger Zeit immermal im RCP mitlese kannte ich natürliche schon diverse Bauberichte über den Fuchs. Also fragte ich einfach mal, ob nicht evtl. Der Fuchs in 1:8 dabei wäre oder noch auf die Messe komme, zumindest sein Erbauer. Die Antwort der ist da! Cool sagte ich, den müßt ihr mir morgen mal zeigen mich interessiert der Fuchs. Aber solange mußte ich gar nicht warten, lustigerweise hatte ich Florian, den Erbauer des Fuches in 1:8, selbst angesprochen. Damit waren die ersten Kontakte geknüpft und das Thema der Messe und der folgenden Abende klar Telefonnummern wurden getauscht und man verabredete sich für die kommende Messe in Bremen.
Es kam wie es kommen mußte, da der Fuchs einfach eine geiles Fahrzeug ist, Florian seinen nicht mehr hatte und ich sein Interesse an einem neuen geweckt hatte, dass ein paar Wochen später das Telefon klingelte und ein Gemeinschaftsprojekt begann.
Die Arbeitsteilung sah vor, dass Florian die Füchse zusammenklebt, ich die Cad-Zeichnungen machen und die Teile anfertige.
So fing ich also an mit den ersten Zeichnungen. Als Grundlage dienten mir ein 1:35er, ein 1:43er Modell und natürlich eine Tankograd.
Zunächste fertigte ich die von uns Schuhkarton genannte Unterwanne. Ein eigentlich recht einfaches Teil, welches nun aber doch schon die dritte Evolutionssutfe hintersich hat. In ihr werden sämtliche RC-Komponenten aufgenommen. Die Wanne sollte möglichst wenig Öffnungen haben um später wenige potentielle Eindringstellen für Wasser zu haben. Denn eins ist klar, wenn Fuchs, dann soll er auch schwimmen.
Hier mal ein Bild der ersten Unterwanne:
Und hier zusammen geklebt:
Nachdem die ersten Teile recht einfach waren ging ich total motiviert an die Oberwanne. Was soll ich sagen, bis zur Fahrerkabine hielt die Motivation auch an. ABER dann ging mir das Projekt nur noch auf die Nerven. Der Fuchs so schön er auch ist hat einfach zu viele Winkel und die Zeichnungen und Bilder die ich habe sind alle mit Perspektive. Ich war an dem Punkt, an dem denke ich die meisten auch noch so motiviert begonnen Polyaufbau anfangen und enden, gefolgt von "Biete angefangenen XYZ da ich aus Zeitgründen nicht mehr dazu komme".....
Kurz gesagt mir hat es auch gereicht. Hier ist der Vorteil eindeutig beim Gemeinschaftsprojekt, so rief Florian mich öfters zum "motivieren" an und wir besprachen diverse Möglichkeiten. Schließlich trafen wir uns mal an einem Wochenende bei mir und setzen uns zusammen in den Keller um seinen alten Fuchs zu vermessen und den ersten Fahrerkabinenentwurf zu zeichnen.
Das Ergebnis war ein riesen Paket voll Poly, welches sich einige Wochen später auf den Weg zu Florian machte.
Nun hatte ich erstmal einige Zeit mich zu erholen und Florian konnte sich der "Kleberei" widmen.
Dachte ich. Eine Woche später, hatte er den Prototyp zusammengeklebt und diverse Änderungen. ARGH  War der schnell. Naja wir trafen uns wieder und gingen die Änderungen durch. Ich fertigte die nächste Oberwanne und er bekam sie zum Kleben.
Zwischenzeitlich ließen wir uns auch noch die Fuchsreifen im Maßstab 1:8 anfertigen. Sind Super geworden!
Wieder zum bissl Poly
Wer findet den Fehler?
Ok ich geb es zu ist schwer zu sehen auf dem Bild. Die rechte Fahrerkabine ist vorne 7mm länger. Kleine aber feine und vorallem Zeitaufwändige Änderung, gell Florian? ;-)
Da nun die Maße endlich feststanden fräste ich den nächsten Fuchs, meinen!
Auf der Fazination Modellbau Bremen 2009 konnte ich dann endlich die zusammengeklebten Oberwanne in Augenschein nehmen. Ich war begeistert!
Besonders gefallen hat mir der fertige Fuchs in 1:8 auf der Messe von Klaus. Leider war kein Wasserbecken auf dem Parcour aufgebaut, dann hätte ich vielleicht das Glück gehabt einen Fuchs mal schwimmen zu sehen.
Bis zur nächsten Messe widmete sich Florian den Luken. Er erstellte ein Urmodell und fertigte eine Urform an.
Nun kam zum bissl Poly kleben auch noch ein bissl Harz panscherei
Hier das Endergebnis:
Die Schwallbrettmechanik hat auch schon Einzug gehalten.
Ich machte mich auf die Suche nach jemandem der uns die Achsen bauen konnte und wollte. In Bremen hatte ich mich ausführlich mit Martin unterhalten und viele Tipps bekommen. Danke hierfür Martin!
Unsere Anforderungen an eine Achse waren:
- Spritzwassergeschützt oder Wasserdicht
- Sperrbar
- auf verschiedene Achsbreiten anpassbar
- Außenplaneten mit möglichst hoher Untersetzung
Für uns steht und stand die Funktion im Vordergrund. Ergebnis der Suche war ein Bekannter eines Arbeitskollegen, der sich daran machte uns eine Achse nach unseren Vorgaben zu konstruieren und bezahlbar zu fertigen. Man muß dazu sagen, dass er sich dem Projekt in seiner Freizeit aus Interesse annahm, denn sonst wären die Achsen bestimmt unbezahlbar geworden.
Hier das Ergebnis als 3D-Zeichnung:
Und hier zum anfassen:
Die Achsen erfüllen zumindest theoretisch alle unsere Anforderung. Jetzt geht es ans testen. In den folgenden Monaten werden die Achsen an die Unterwanne geschraubt und ausgiebig getest. Als Antrieb schwebt mir ein kleiner Brushless vor, der an ein 2Gang Planetengetriebe (Ersatzteil eines bekannten Akkuschrauberherstellers) angeflanscht wird.
Als Lenkung werde ich Digitale Servos von Hitec verbauen. (HS-7950 TH) Die sind zwar nicht gerade billig aber die Leistungs- und Gewichtdaten sind vielversprechend.
Hier noch mit Platzhalter vor dem Zusammenkleben der Unterwanne:
So nun bin ich erstmal am Ende angelangt. Die Zahnräder sind bestellt. Sobald die Achsen an der Unterwanne sind werde ich Euch davon mit Bildern berichten. Vielleicht bekomm ich sogar ein Video des Fahrversuchs ins Internet. Mal schauen, will noch nicht zuviel versprechen.
Bis dahin werden wir uns weiter mit Details und den Schottelantrieben beschäftigen.
Hier ein Ausblick auf den ABC Anbau. Er wurde nur anhand von Bilder und der 1:87er Zeichnung in der Tankograd erstellt. Ich bin noch nicht von den Proportionen überzeugt. Muß ich noch ein bissl tüfteln.
In diesem Sinne noch frohes Basteln,
ciao Timo
----------------------------
Ich bin der dem es an Sachverstand mangelt
|
|
 |
|
|
22.04.2010, 19:02 Uhr
  cknorr
|
Hallo
1:8 Fuchs das wird bestimmt ein schönes Modell,toller Maßstab.
Eure Achsen und Reifen gefallen mir sehr gut, gibt es die vieleicht auch mal wo zu kaufen?
Bin schon gespannt auf die nächsten Berichte,weiter so
Grüße Christian
|
|
| |
|
|
13.05.2010, 16:16 Uhr
Loeschknecht
|
Hallo Zusammen,
ich habe heute mal wieder etwas weiter gemacht und mich an den Abdeckungen für den Motorraum versucht. Kleine Teile die aber etwas Zeit in Anspruch nehmen.
Hier die Gratings:
und hier mit dem Gitter am richtigen Ort von dem ich erstmal nur eins gemacht habe,
da ich mit dem Gitter noch nicht so ganz glücklich bin. Ich hänge Euch mal noch zwei Bilder vom Original an, dann seht Ihr denke ich warum. Die Bilder stammen von panzer-modell.de (wg. Copyright)
Habt Ihr einen Tipp für mich, wie ich die Schutzgitter besser umsetzen könnte?
Danke.
Ciao Timo
---------------------------------------
Ich bin der dem es an Sachverstand mangelt
|
|
| |
|
|
13.05.2010, 17:05 Uhr
OliverRauls
3D - Drucker
|
Timo, klasse Modell! Gut, das "meiner" euren wenigstens ähnelt, so kann soviel nicht falsch sein. Verwundert bin ich etwas über die Unterwanne, ihr macht das als rein rechteckigen Kasten? Wozu ist der "Schacht" im Kasten?
Über die Gitter hab ich mir noch keine Gedanken gemacht, verdrängt.... aber wenn eh ein Gitter drüber ist frag ich mich ob die Mühe lohnt da so filigrane Details unter zu bauen. Wenn da erstmal "NATO Schwarz" oder so drüber ist sieht das niemand mehr. Meine Meinung.
Freu mich auf Fortsetzung
Oli
|
|
| |
|
|
13.05.2010, 17:33 Uhr
Loeschknecht
|
Hallo Oli,
durch den Schacht wird später über eine Kette oder einen Riemen, da sind wir uns noch nicht so ganz einig die Kraftübertragung vom Getriebe an die Achsen erfolgen.
Wir haben uns dabei gedacht, dass mit den zwei Bohrungen für die Lenkung und dem Getriebeschacht, dem potentiellen Eindringen von Wasser Einhalt geboten wird.
Evtl. kann man den Getriebeschacht auch noch zusätzlich von oben verschließen. Das käme dann dem Prinzip einer Taucherglocke nahe. So hatte Florian es bei seinem letzten Fuchs mit der Lenkung gelöst, was mir aber nicht gefallen hat.
ciao Timo
---------------------------------------------
Ich bin der dem es an Sachverstand mangelt
|
|
| |
|
|
14.05.2010, 23:48 Uhr
modellspezi
|
Man entwickelt sich halt...
@oli,
die Grätings unter dem Gitter sieht man sehr gut, weshalb sich die Arbeit auf jedenfall lohnt!!!
@Timo,
sieht ja richtig geil aus!!! - wenn du mal welche soweit hast, nehm ich sie mit und mach die Gitter, ich hab da schon so ne Idee...
Heut Abend war erstmal Weihnachten, Geburtstag, geiler Sex und allles andere auf einmal!! - Heute um genau 23:00 brüllte das Agregat meiner Cobra nach 8 Jahren zum ersten mal!!! - ein Freund hatte ein Phonmesser dabei... - 112db im Stand...
Loud pipes, save lifes
Warum ich das hier schreibe? - Weil ich bald wieder einbischen mehr Zeit für meine anderen Hobbys habe...
Gruß
Florian
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von modellspezi am 15.05.2010 00:14. |
|
|
30.01.2011, 18:45 Uhr
Loeschknecht
|
Hallo Zusammen,
ich weiß es ist schon ewig her, dass ich hier berichtet habe. Der ein oder Andere hat bestimmt schon gedacht das Projekt sei vergessen oder noch schlimmer aufgegeben!!! Dem ist aber nicht so.
Bevor wir am Fuchs weitermachen konnte mußte ich meine Fräse fertig bauen und einstellen. Das hat ziemlich lange gedauert.
So genug der Worte der Entschuldigung. Vor kurzem war Florian bei mir und wir haben zusammen die Mexas Panzerung für den Fuchs geplant, gezeichnet und anschließend gefräst. Das führt dazu, dass Florian mit dieser Kiste nach Hause fahren durfte:
Dort angekommen hat er sich dann mit einem Locher und einer 0,5mm Platte daran gemacht die Schrauben zur Befestigung herzustellen. Anschließend werden diese Polyscheiben wieder gerade gebogen und dann auf die entsprechenden Teile der Mexas an die zuvor markierten Stellen geklebt. Diese Markierungen habe ich beim fräsen gleich mit gesetzt, sodass wir es später leichter haben.
Das sieht dann so aus:
und muß knappe 250 mal wiederholt werden.  Da kommen dann noch Stecknadelköpfe rein. Das sollte unserer Meinung nach lackiert super aussehen.
Ohne Lack sieht es zur Zeit an Florians Fuchs so aus:
Bei diesem Anblick habe ich dann schon kurzzeitig überlegt, ob ich nicht doch eine andere Version des Fuchs bauen soll. Leider gibt es die ABC Variante nicht mit Zusatzpanzerung.
Falls jemand von Euch da was weiß wäre ich Euch dankbar, wenn Ihr mir diese Info in Form eines Bildes zukommen lassen würdet.
Nachdem die Panzerung angebracht war wurde der erste Prototyp des Schwallbretts gefertigt und gleich mal zur Probe montiert:
Leider etwas unscharf. Während Florian kräftig am "Panzerplatten" aufschrauben war habe ich mich den Beschußplatten gewidmet und festgestellt CAD und CNC sind ein Segen.  Wenn ich mir überlege, dass ich diese 1,5mm großen Löcher alle hätte einzeln anreißen und bohren müssen. Ätzend. So finde ich siehts einfach nur geil aus:
So nun werde ich mich die Tage erstmal daran machen und den ABC Anbau nochmal fertigen, da ich letztes Jahr das Glück hatte das Original beim TdoT in Bruchsal zu vermessen und ausgiebig Detailfotos zumachen. Dabei habe ich festgestellt, dass die Maße welche ich aus der Tankograd hochgerechnet hatte eher eine grobe Schätzung waren.
Hoffentlich dauert es diesmal nicht wieder so lange....
In diesem Sinne allen noch ein schönes Wochenende und frohes basteln,
ciao Timo
----------------------------
Ich bin der dem es an Sachverstand mangelt
|
|
| |
|
|
30.01.2011, 19:16 Uhr
modellspezi
|
Hi Timo,

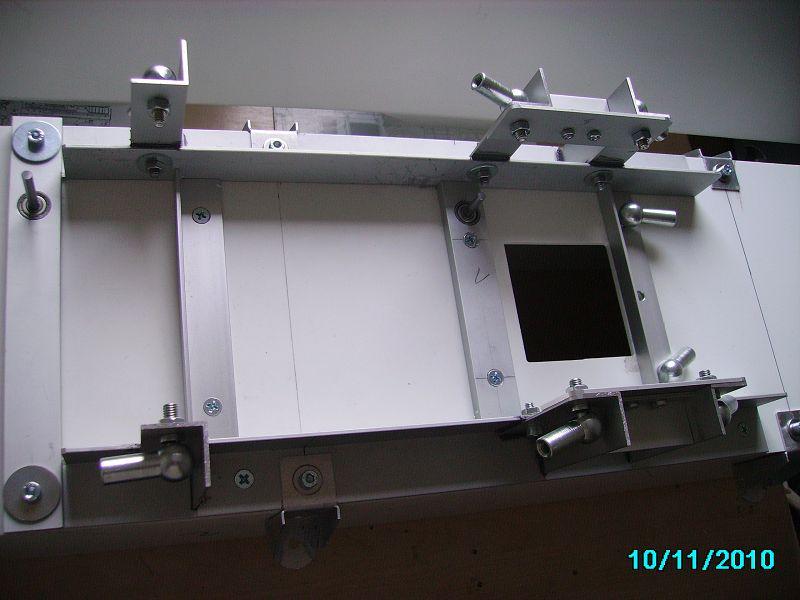

da kann ich fast nichts mehr ergänzen. Hab da noch ein paar ältere Bilder vom Fahrgestell gefunden.
Ach ja und heute hab ich gefühlte 500 Löcher für die Mexxasverschraubungen gebohrt.
|
|
| |
|
|
30.01.2011, 19:22 Uhr
modellspezi
|
ein schärferes vom Schwallbrett hab ich auch noch gefunden....
|
|
| |
|
|
30.01.2011, 19:46 Uhr
Loeschknecht
|
Servus,
stimmt das haben wir ja auch noch gemacht. Das hatte ich ja ganz vergessen. Und übertreibt nicht so viel es sind genau 247 "Schrauben".
Und da ich gerade so am zählen war hab ich auch gleich mal die Löcher der Beschußklappen gezählt. Das sind für die Klappen auf der Heckscheibe, den Seitenfenstern im Mannschaftraum und die Scheiben der Fahrerkabine exakt: 2682 Löcher
Die ich dummerweise alle von Hand zeichnen mußte, da ich mich zu diesem Zeitpunkt noch nicht mit der Kopierfunktion von Autocad beschäftigt hatte. Naja nu weiß ich wie es geht...
----------------------------
Ich bin der dem es an Sachverstand mangelt
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Loeschknecht am 30.01.2011 19:47. |
|
|
31.01.2011, 13:25 Uhr
modellspezi
|
...dann hab ich gestern also 494 Löcher von Hand (!!!)  gebohrt!?!?! - Komisch es kam mir so einfach vor... - War schon nach gefühlten 30 Min. fertig
Schade, dass man die nicht mit der Fräse bohren kann...
Das wär noch was Timo. Die Kringel rund zeichnen, fräsen und die Löcher andeuten...
Es kommen ja nochmal 247 0,5mm Löcher dazu, in die dann die Köpfe eingesetzt werden...
Gruß
Florian
|
|
| |
|
|
31.01.2011, 18:55 Uhr
OliverRauls
3D - Drucker
|
Sieht vielversprechend aus! Bitte weiter posten..... ich schau gern ab, zum Beispiel am Dach der Fahrerkabine. Da hab ich noch nix gemacht und eure Fotos helfen! Danke dafür.... weiter!
Oli
|
|
| |
|
|
01.02.2011, 20:35 Uhr
Loeschknecht
|
Servus Oli,
wenn Du Fragen hast als her damit. Welche Probleme hast Du denn da?
Hab es übrigens immer noch nicht geschafft das Armaturenbrett nach Deinem Vorbild nachzubauen. Ich sag nur soviel Poly und so wenig Zeit... ;-)
ciao Timo
|
|
| |
|
|
04.02.2011, 19:33 Uhr
modellspezi
|
Hallo Timo,
ich hoffe es is ok, wenn ich hier mal schnell ein paar Bilder des aktuellen Bauzustands poste!?!?!

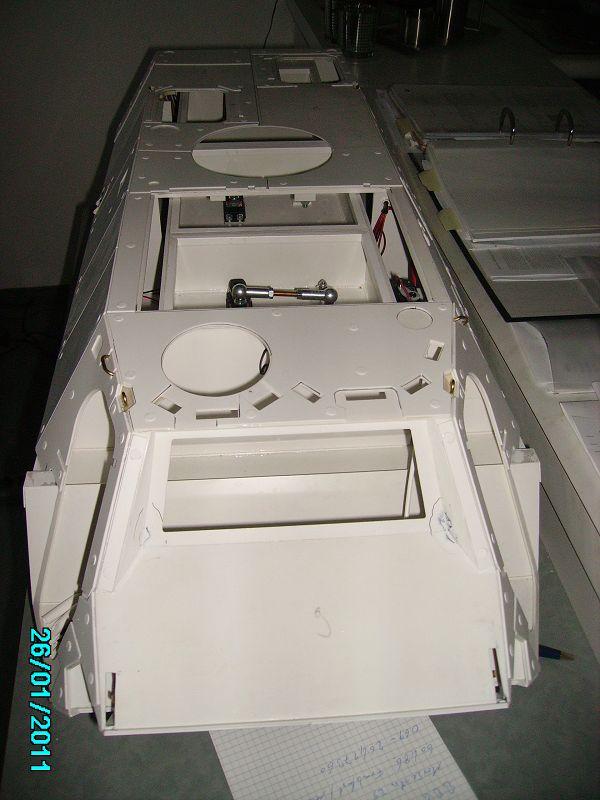

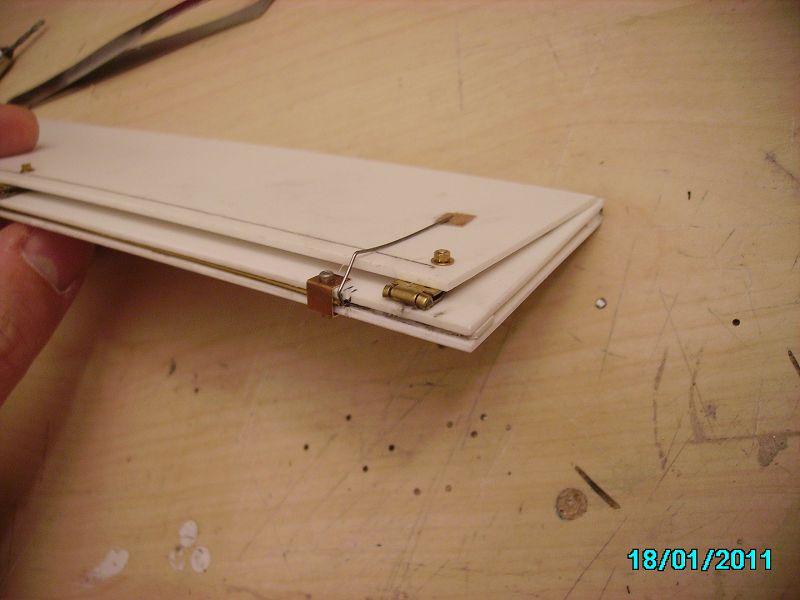

Die Mexxas is fast fertig, die Luken sind angepasst und verbaut (Beweglich - slbstredend). Man beachte die Mexxas Verschraubungen sie sind noch nicht fertig!
Die Kabel für die Rückleuchten, die Kennzeichenbeleuchtung und der Servo für das Schwallbrett sind fertig.
Gruß
Florian
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von modellspezi am 04.02.2011 19:33. |
|
|
