Thema:  Projekt Unimog 2 to gl BW im Maßstab 1:16 |
[ - Antworten - ] |
10.04.2010, 17:50 Uhr
  EICHE
|
Hallo Modellbaufreunde,
Ich möchte Euch hier mein neues Projekt vom Unimog 2 to gl U1300 L in BW
Ausführung in Echtzeit vorstellen.
Der MOG soll im Maßstab 1:16 eine Verstärkung für meine Kompanie Führungsgruppe
werden.
Der 2 to wird vorerst mein letztes Radfahrzeug sein, da ich mich danach
wieder mit den Kettenfahrzeuge beschäftigen werde.
Der Wunsch nach einem Gefecht der verbundenen Waffen muss weiter fortgeführt werden.
Auf die Beschreibung des UNIMOG´s möchte ich gar nicht näher eingehen,
da es hier im Forum genügend Info Material über dieses Fahrzeug gibt.

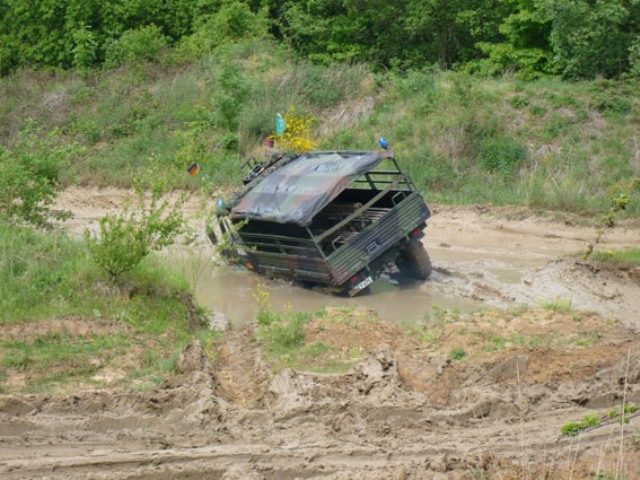

Ich kann nur eins sagen, das fahren ist ein Erlebnis währt und wenn man den einen
oder anderen 2 to auch noch im Gelände versenkt hat, gehört das dazu .
SPIEL - SPASS - SPANNUNG, ist fast wie ein Ü-Ei
Auch eine Bergeübungen kann manchmal ganz Lehrreich sein.

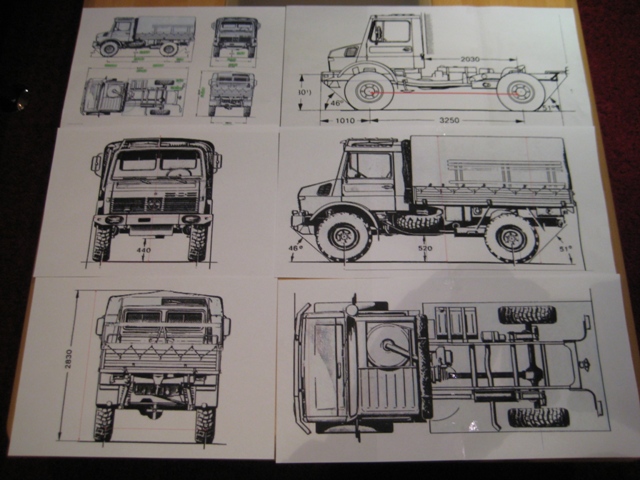

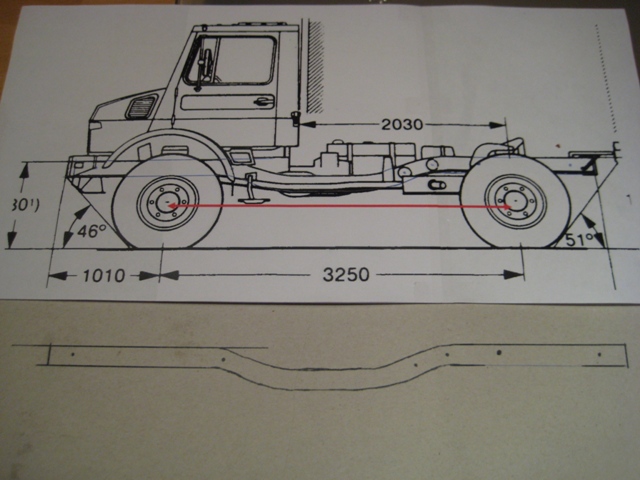

Im ersten Schritt der Planung wurden Pläne oder Vorlagen auf den Maßstab 1:16
gebracht.
Der zweite Stepp beschäftigte sich mit dem Anlegen einer Bildergalerie, was in diesem Falle
recht einfach erscheinte, da so ein Fahrzeug bei uns um die Ecke zum Verkauf stand.
So ging es zu Foto shooting.
Bei dem Fahrzeugrahmen habe ich mich auf Alu festgelegt.
Für diese Rahmenschwingen besorgte ich eine Alu Stange mit den Maßen 5 mm x 25 mm.

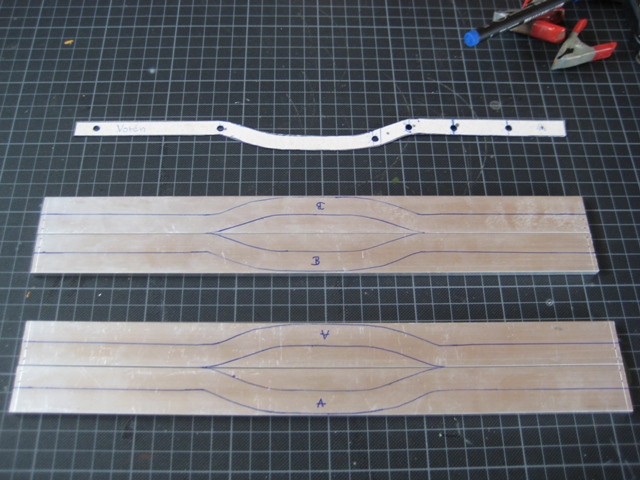

Mit Hilfe von Kohle Papier habe ich dann die Kontur des Rahmens auf einen Karton
übertragen.
Diese Pappschablone ermöglichte mir dann die Übernahme der Kontur auf das Alu.
Bewaffnet mit Fräs bzw. Bohrmilch geht es nun an die Bandsäge zur groben
Rahmen Bearbeitung.
--
Gruß Gerhard
|
|
|
|
|
10.04.2010, 19:48 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Gerhard,
ich freu mich schon auf Deinen Baubericht.
Das wird bestimmt wieder sehr interessant.
Gruß
Michael
|
|
|
|
|
|
11.04.2010, 14:30 Uhr
EICHE
|
So da bin ich wieder,

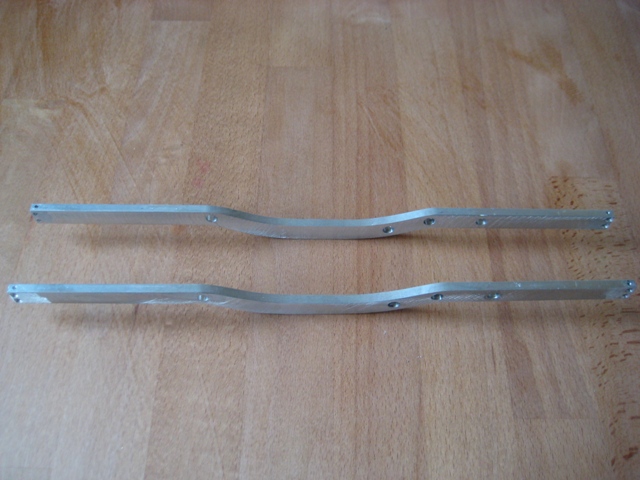

nach erfolgreichen Schneid - Fräs- Bohr und Schleifarbeiten, hier die ersten Bilder der
beiden Seitenschwingen.
Im nächsten Schritt erfolgt die Erstellung der beiden Abschlüße und der Zwischenstreben
--
Gruß Gerhard
|
|
|
|
|
|
11.04.2010, 15:53 Uhr
halbkette
|
Hallo Gerhard,
die erste Hürde hast du ja nun gut genommen.
Deinen Baubericht werde ich mit Interesse lesen, wie immer, wenn es um Unimog geht. Wenn ich ehrlich bin, muß ich gestehen: dabei warte ich insgeheim auch stets auf das erlösende Wort " Portalachsen"und bin dann meistens etwas enttäuscht, wenn "man" sich dem schnellen Baufortschritt zuliebe für die Standardachsen entschieden hat. Für mich hat ein richtiger Unimog nun mal auch Portalachsen - das macht ihn doch erst zu einem besonderen Fahrzeug.
Deshalb vorab schon mal die Gretchenfrage: Wie hältst du es mit den Achsen???
Aber laß dich dadurch jetzt nicht unter Druck bringen, das wäre schädlich für die Kreativität, die bei dem Projekt zweifellos auch ohne die Achsen schon reichlich gefordert ist.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von halbkette am 11.04.2010 15:54.
|
|
|
11.04.2010, 16:13 Uhr
Christian
SM-Meyer [Christian-Meye]
|
Hallo Hartmut,
du echter Mog Bauer. Ich finde zu sagen: "Ohne Portalachsen in 1:16 ist es kein richtiger Unimog" immer wieder toll. Besonders von Leuten die anscheinend garnicht aus dem Maßstabsbereich kommen, bzw. sich noch nicht an einem Modell dieser Bauart versucht haben.
Wenn das Modell vorbildgetreu aussieht, auch noch toll durch den Dreck geht, warum brauch der dann Portalachsen?
Was wäre der nächste Schritt wenn Gerhard Portalachsen verbauen würde? Würdest du das fehlende 8-Gang Getriebe mit der Wendegetriebeschaltung für Rückwärtsfahrt und die Kriechgänge suchen?
Manchmal find ich das dann doch ein bisschen albern.
Unsere Modelle schaffen im kleinen manchmal mehr als die Originale, denn wenn man mit dem Modell über den Acker schaukelt, dann wären das im Original wahrscheinlich Grabenlinien, jenseits von Gut und Böse.
Also Gerhard, auch ich bin auf deinen Mog gespannt, allerdings mehr auf das Gesamtpaket aus
Form & Funktion.
Grüße, CM
--
"Die ham mir gewählt um zu lenke......net um zu denke!"
Simpsons
|
|
|
|
|
|
11.04.2010, 17:59 Uhr
steini
|
Hi
nun ich denke das sollte jeder so halten wie er es gerne möchte und umsetzen kann, oder wie fanatisch man den Modellbau betreibt mancher will das halt die Optik sagen wir zu 99%stimmt manch anderer sieht das nicht so eng.Fakt ist es gibt Modellbauer die Funktion und Detailversessenheit vereinen können manche müssen auch auf den Geldbeutel schauen usw.Da gibts mehrere beweggründe jedoch rein v.Optischen finde ich die Portalachsen auch schöner,nur würde ich persönlich diese nicht an einem Unimog verbauen wenn dann schon an nem MAN oder Fuchs oder so weil es ist eben nur ein Unimog zumindest sehe ich das so,kommt eben drauf an wie wichtig einem das gebaute fahrzeug/Modell ist.Grüsse:D
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
|
|
|
|
11.04.2010, 18:21 Uhr
Christian
SM-Meyer [Christian-Meye]
|
Hi Steini,
Portalachsen an Fuchs und MAN? Das is ja selbst für die Hersteller der Originale neu
Außenplanetenachsen sind nicht automatisch Portalachsen
Grüße, CM
--
"Die ham mir gewählt um zu lenke......net um zu denke!"
Simpsons
|
|
|
|
|
|
11.04.2010, 18:28 Uhr
steini
|
Hi
na schön das du was gefunden hast aber wenn wir es richtig nehmen haste recht ,ich meine natürl. Aussenplanetenachsen währe ja auch ne möglichkeit;) Grüsse
--
Der Anführer eines großen Heeres kann besiegt werden.Aber den festen Entschluss eines einzigen kannst du nicht wankend machen.
|
|
|
|
|
|
11.04.2010, 18:35 Uhr
Radfahrer
|
Hallo Achsportierer!
Portalachsen im nächst-größeren Maßstab sind ja bereits käuflich erhältlich. Für den RC-Trial-Bereich, bei dem es neben der Bodenfreiheit auch auf Kraft und niedrige Geschwindigkeit ankommt. Genau wie beim Original. Die Dinger sind aber ziemlich klobig.
Die Frage, die sich der Modellbauer bei allen Funktionsoptionen stellen muß ist: Bringe ich die zusätzliche Mechanik so unter, daß es den optischen Eindruck nicht stört (von "Scaleität" ganz zu schweigen) und wird das dann so stabil, daß es keine zusätzlichen Probleme bereitet (abgesehen von Zusatznutzen). Und ist mir der Mehraufwand das ganze wert?
--
Kein Platz für
Schnick und Schnack!
Olaf (der Radfahrer)
|
|
|
|
|
|
11.04.2010, 19:20 Uhr
halbkette
|
Hallo Unimogfreunde,
na, da habe ich aber mit nur einer bescheidenen Anmerkung ungewollt eine Lawine losgetreten.
So ernst gemeint habe ich das ja nun auch wieder nicht. Es sollte absolut keine Wertung damit verbunden sein - ich wollte absichtlich dem Gerhard noch ein Hintertürchen offen lassen. Ist das etwa so nicht deutlich geworden??
Na und ?
Ich habe mich halt mal als Fan des - wie ich seit 50(!) Jahren finde - genialen Unimog-Konzeptes geoutet. Daraus kann doch niemand gleich ein Dogma für Modellbauer ableiten - bin ich etwa der Papst??
@ Christian:
Ich halte es deinem jugendlichen Übermut zugute, dass du da so heftig einsteigst und mich zu "...den Leuten, die..." zählst.
Da liegst du bei mir mit deiner Kritik einfach falsch.
Wenn du mich etwas genauer kennen würdest, wüßtest du, dass ich durchaus in der Lage bin, wenn es sein müßte, z.B. auch im Maßstab 1:24 eine funktionsfähige Portalachse zu bauen.
Auch ist deine Frage nach dem "Was wäre der nächste Schritt..." ziemlich respektlos. Schön, dass du mich für einen gedankenlosen Nörgler hältst - hast du das etwa schon an anderer Stelle hier im Forum von mir lesen können?
Und weiterhin:
Zitat "Wenn das Modell vorbildgetreu aussieht, auch noch toll durch den Dreck geht, warum brauch der dann Portalachsen?"
Die Antwort liegt doch auf der Hand: ohne Portalachsen sieht das Modell eben nicht ganz vorbildgetreu aus.
Ich habe dabei jedem seine Meinung gelassen - dies ist halt meine zu dem Punkt.
Welchen Teil der Aussage hast du nicht verstanden???
@ Steini:
Deiner allgemeinen Meinung kann ich mich nur anschließen, obwohl - nicht in der Aussage, dass der Unimog ein zu unwichtiges Fahrzeug für Portalachsen wäre. Aber ich akzeptiere natürlich deine persönliche Einstellung dazu.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
|
|
|
|
11.04.2010, 19:23 Uhr
TOM
MAN Kippa Määähn
|
Hi
Bei Gerhards Bautempo wird der Unimog schnell wachsen...
Zum Thema Portalachsen:
Theoretisch geht das schon....aber das hängt eben entscheidend von den ganzen Spezialteilen ab, die man für sowas braucht. Und das alles is dann eben wieder teuer.....da hör ich dann schon wieder alles schreien....
ALternativen hat Volki in seinem Baubericht gezeigt....und dessen MOG schlägt sich sehr gut im Gelände.
TOM
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
|
11.04.2010, 19:33 Uhr
EICHE
|
Hallo Modellbaufreunde,
Achsen hin, oder Achsen her.
Um das Rätsel zu lösen, mir stehen noch keine Portalachsen zur Verfügung und ich werde auch
keine selbst kreieren.
Ich habe auch den vorhandenen Markt abgeklappert und es stehen auch für diese Verwendung,
keine zur Verfügung.
Siehe hierzu auch den Kommentar von TOM.
Aufgrund des Radstands werde ich auf die guten alten Robbe Cargo Achsen
zurückgreifen und diese etwas modifizieren.
Schau mal a mal, sagt da.........................................
--
Gruß Gerhard
|
|
|
|
|
|
12.04.2010, 18:25 Uhr
Radfahrer
|
Hallo Gerhard!
Was hälst Du von der Veroma-Oldtimerachse. Technisch identisch mit Robbe, aber schöneres Gehäuse, finde ich jedenfalls:
Gibt davon keine Angetriebene VA, aber da das Prinzip dasselbe ist wie bei Robbe, sollte sich da was deichseln lassen.
--
Kein Platz für
Schnick und Schnack!
Olaf (der Radfahrer)
|
|
|
|
|
|
13.04.2010, 18:28 Uhr
EICHE
|
Hallo Olaf,
nochmals vielen Danke für den nett gemeinten Tipp, aber die ausgelöste
Bestellung läßt sich nicht mehr rückgängig machen.
Status : versendet

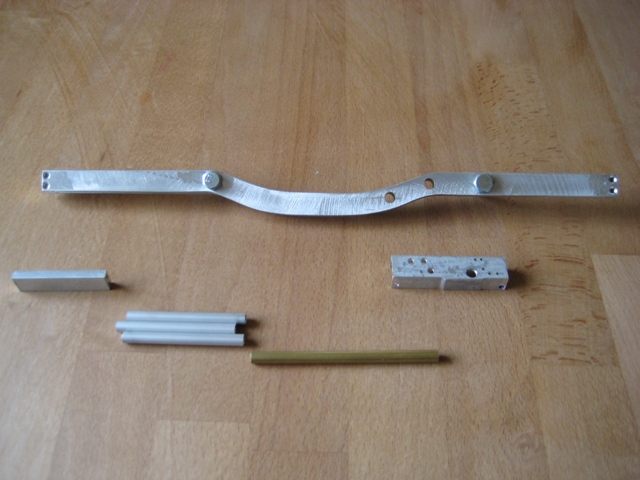

Zum Thema Rahmen,

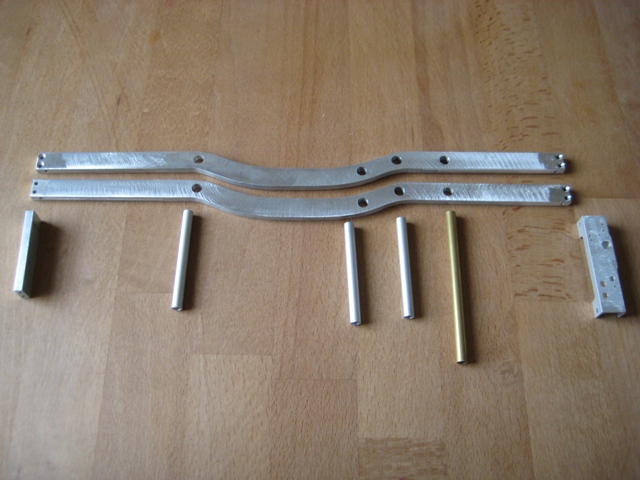

ich habe die Abschlußtraversen sowie die Verstrebungen fertig gefräst bzw. abgelängt.

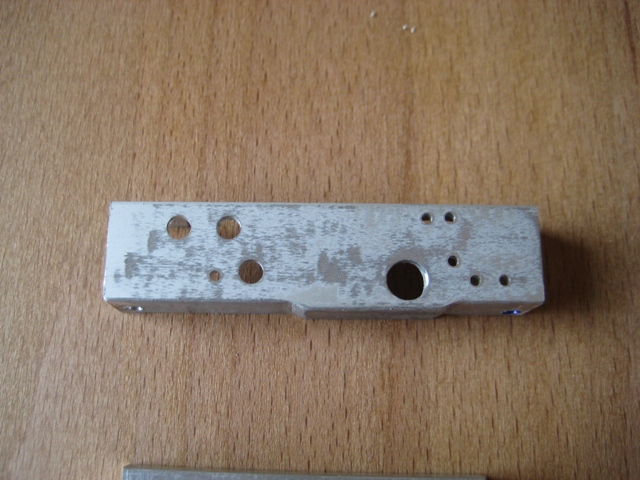

Für den hinteren Abschluß habe ich ein Alu U Profil benutzt, dieses wurde etwas angefräst
und mit den ersten vorab Löchern versehen.
Für die Mittelstege habe ich Alu Röhrchen und ein Messingrohr eingesetzt.
Ich hoffe, dass ich diese Woche noch zum montieren und verkleben komme.
Hier die Bilder:
--
Gruß Gerhard
|
|
|
|
|
|
15.04.2010, 17:36 Uhr
EICHE
|
Tag die Herren,

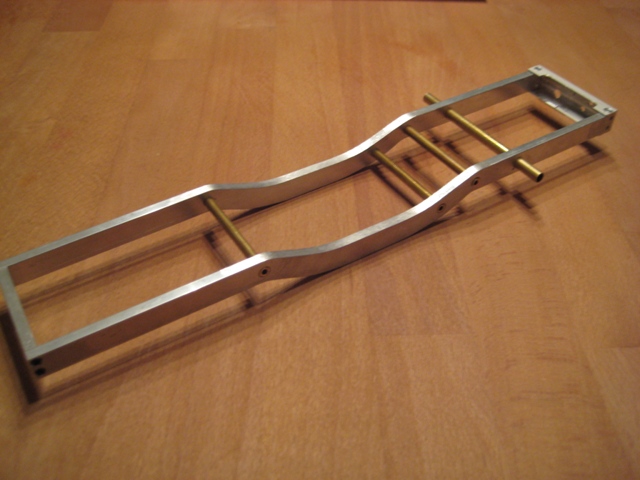

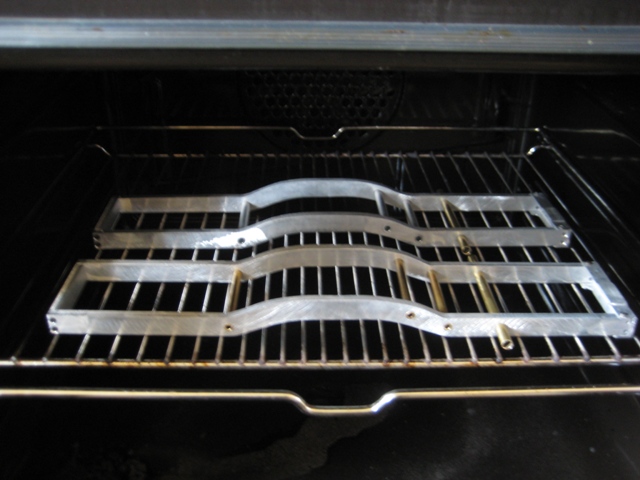

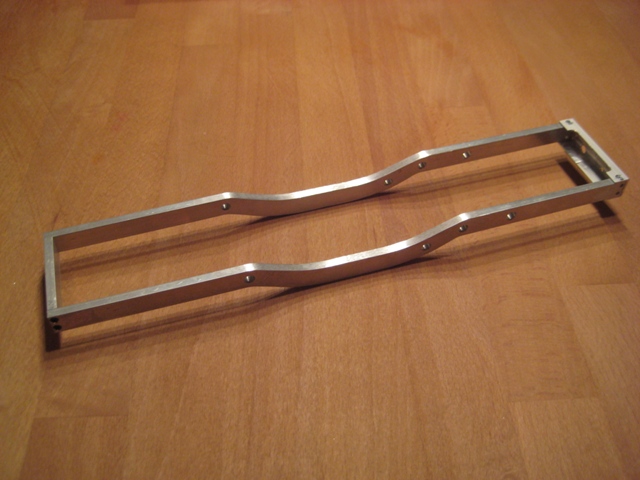

so die ersten zwei Rahmen sind nun verschraubt und verklebt worden.

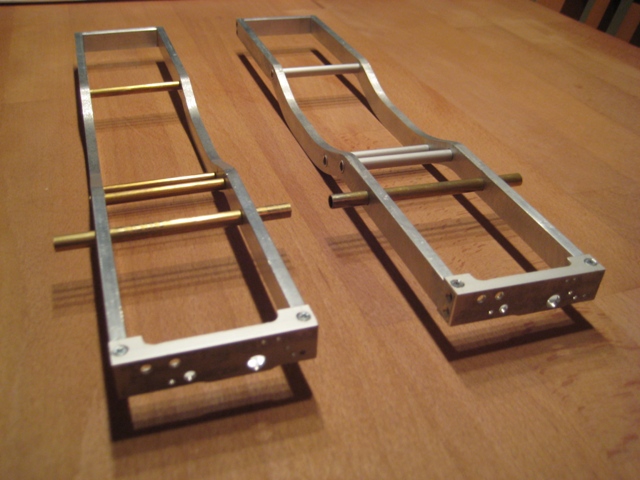

Ich habe mal zum Testen zwei Varianten zum vorstellen.
--
Gruß Gerhard
|
|
|
|
|
|
