09.02.2010, 21:38 Uhr
  Soccer
|
Hallo an alle SLT-Bauer (natürlich auch an alle anderen Modellbauer!)
Ich brauche dringend Hilfe für mein Eigenbauprojekt Franziska.
In erster Linie suche ich Hilfe für den Antrieb der Laderampen.
Die im Forum vorhandenen Berichte habe ich schon "durchforstet".
Für Bilder, die über die Berichte hinaus gehen, wäre ich sehr dankbar!!!!
Vielen Dank schon einmal
Soccer
|
|
 |
|
|
10.02.2010, 09:55 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Soccer(Deinen richtigen Namen weiß ich leider nicht)
Die Rampen werden bei meinem Auflieger mit Drehfedern auf den Wellen nach oben gedrückt und mit Seilen nach unten gezogen.
Die Seile sind an den Hebeln auf der Welle befestigt und werden mit einer Winde betätigt.
Welchen Auflieger baust Du eigentlich,den 4 Achsigen52 To oder den 56 bzw. 59 To mit 6 Achsen?
Dementsprechend musst Du dann die Seile legen um die Rampen komplett aufzuklappen.

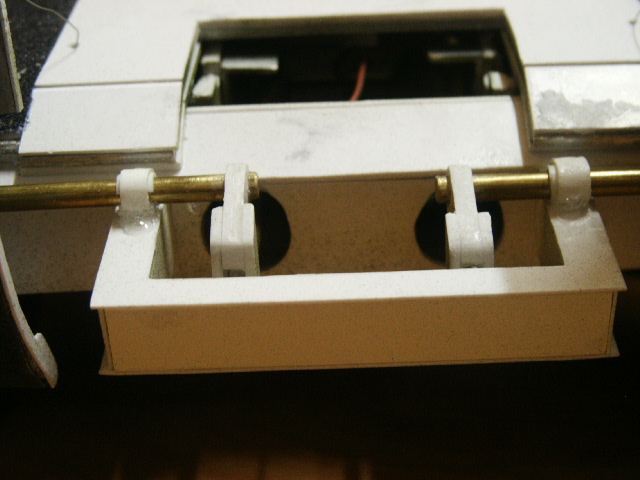

An diesen Hebeln sind die Seile zum Herabziehen der Rampen befestigt.
Auf den Wellen sind Federn (wie bei einer Wäscheklammer) mit einem Schenkel in den Rampen und mit dem anderen Schenkel mit dem Auflieger selbst verbaut,diese Federn sind so eingebaut,daß sie die Rampen nach oben drücken,wenn die Seile entlastet werden.

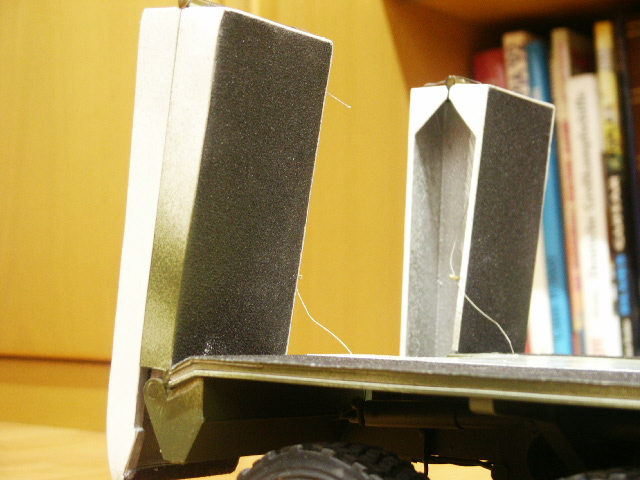

Auf diesem Bild siehst Du die Seile,die dafür sorgen,daß sich die Rampen beim Abklappen öffnen.
Die Seile sind an den hinteren Rampenteilen fest angebaut und werden dann durch Bohrungen durch die Ladefläche des Auflieger´s geführt.
An diesem Ende der Seile werden Bolzen an den Seilen befestigt,daß die Seile einen Längenanschlag haben.
Hier habe ich die Seile an der Unterseite der Ladefläche mit einem Gummizug befestigt damit sie etwas auf Zug gehalten werden und nicht locker irgenwo rumbaumeln.
Die Länge dieser Seile musst Du mit Versuchen selbst ermitteln.
Wenn Dir das alles zu kompliziert ist kannst Du auch mal bei Peter Müller nachschauen,bei dem bekommst Du den kompletten Rampenantrieb
http://www.sonderfahrzeug-modellbau.com/_home/_deu/images/rampe1.jpg
ICh hoffe,ich konnte Dir etwas weiterhelfen
Gruß
Michael
|
|
| |
|
|
10.02.2010, 14:46 Uhr
Soccer
|
Hallo Michael.
Vielen Dank für die schnelle Info und die Bilder.
Ich baue den 4 - Achser.
Ich gebe mich mal an die Versuche !
Beste Grüße
Soccer (hatte ich angegeben, weil ich so angemeldet bin)
Guido ist der richtige Name
|
|
| |
|
|
