Hallo,
so meine Gepard Wanne hat den ersten Fahrversuch erfolgreich gemeistert.
Für mich als Elektrovollpfosten schon mal ein großer Erfolg  .
Aber jetzt geht es weiter mit meinen Fragen.
Wo setzt mann jetzt am besten einen EIN/AUS Schalter ein, und wie und wo baut mann eine Ladebuchse ein, damit mann nicht immer den Akku zum Laden aus der Wanne nehmen muss.
Schalter und Ladebuchse werden bei mir in der Fahrerluke verbaut.
Kann mir da jemand einen groben Plan der Verkabelung skizieren?
Gruß Christopher
|
|
 Beitrag 1 mal editiert. Zuletzt editiert von Reforger85 am 26.01.2010 14:34. |
|
|
26.01.2010, 19:29 Uhr
Reforger85
|
Hab jetzt selber schonmal beim großen C geschaut.
Dort gibt es Akkukabel als "Y" oder "T".
Wenn mann jetzt den Akku mit dem einem Ende an den Fahrregler anschließt , kann mann dann das zweite Ende dieser speziellen Kabel als Ladebuchse verwenden?
Wenn dem so ist, benötige ich dann das "Y" oder"T"- Kabel?
Den EIN/AUS Schalter würde ich dann kurz vor dem Fahrregler einbauen.
Das sollte doch auch OK sein, oder?
Gruß Christopher
|
|
| |
|
|
26.01.2010, 20:35 Uhr
matze77
|
Nö, beim Laden solltest du den Akku komplett von der Elektronik trennen.
Ich würde mir einen 2 poligen Kipp-Schalter mit 3 Positionen bestellen. Aber darauf achten das er genug Ampere verträgt. 3 Positionen--> Laden--Aus-- Betrieb/Ein
Dann bestellst du dir noch zwei Bananenbuchsen dazu und verdrahtest die ganze Sache entsprechend.
Gruß Matze
--
Im übrigen brauche ich kein Geld. Das Problem ist nur, dass andere immer soviel davon von mir haben wollen...
Kanal 58
http://www.matze-modellbau.de
http://www.panzer-team.de
|
|
| |
|
|
27.01.2010, 06:46 Uhr
mb1123
|
Hallo Christopher,
evtl. hilft Dir die Zeichnung!
Gruß
Michael
|
|
| |
|
|
27.01.2010, 08:31 Uhr
Reforger85
|
Hallo,
und Danke euch beiden,
genau das hab ich gesucht.
Gruß Christopher
|
|
| |
|
|
27.01.2010, 09:48 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
ich habe noch was gefunden , ich trenne z.B. immer beide Leitungen zum Laden , nach folgendem Prinzip , Schalterstellung : Laden , Aus , Fahren :
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
27.01.2010, 13:10 Uhr
Hacki
|
Hallo zusammen,
wieviel Ampere sollte ein Schalter für 1:16 er Modelle
bei 7,2 V bzw bei 12V Spannung vertragen können ?
@ Frank: Welchen Schalter benutzt du?
Gruss, Torsten
|
|
| Beitrag 4 mal editiert. Zuletzt editiert von Hacki am 27.01.2010 18:07. |
|
|
27.01.2010, 13:17 Uhr
RonnyH
|
Hallo!
Ich kann nur sagen, das die Schaltung von Frank (F.N.) einwandfrei funktioniert.
ABER ich suche noch eine Schaltung, für die Verwendung von ZWEI Akkus und eventuell ZWEI mal Ladebuchse.
Gruß
Ronny
|
|
| |
|
|
27.01.2010, 13:49 Uhr
scenic99
Bob der Baumeister
|
Hi Ronny,
warum so umständlich ???  ???
Du brauchst doch nur den 2. Akku parallel zu dem 1. Schalten und er wird ebenfalls über die Ladebuchsen geladen.
Parallel = Spannung bleibt erhalten - Ampere´/Stunden verdoppeln sich !
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
27.01.2010, 16:49 Uhr
RonnyH
|
Hi Dirk!
Funktioniert das auch, wenn die Akkus unterschiedliche mAh haben?
Gruß
Ronny
|
|
| |
|
|
27.01.2010, 18:44 Uhr
scenic99
Bob der Baumeister
|
Hi Ronny,
ja, das würde auch funktionieren.
ABER, ich persönlich halte diese Variante für nicht so gut - da beim Laden die Akkus unterschiedlich geladen werden !
Würde ich also nicht empfehlen.
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
| |
|
|
27.01.2010, 18:57 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
quote:
Original von Hacki:
@ Frank: Welchen Schalter benutzt du?
Gruss, Torsten
Hallo Torsten ,
ich verwende vom Conrad , die Miniatur Kippschalter 2-polig ; Nr.: 703095 und dazu die Hirschmann Miniaturstecker und Buchsen Nr. 731412 , weil mir die Bananenstecker zu groß sind und unnütz Platz verschwenden.

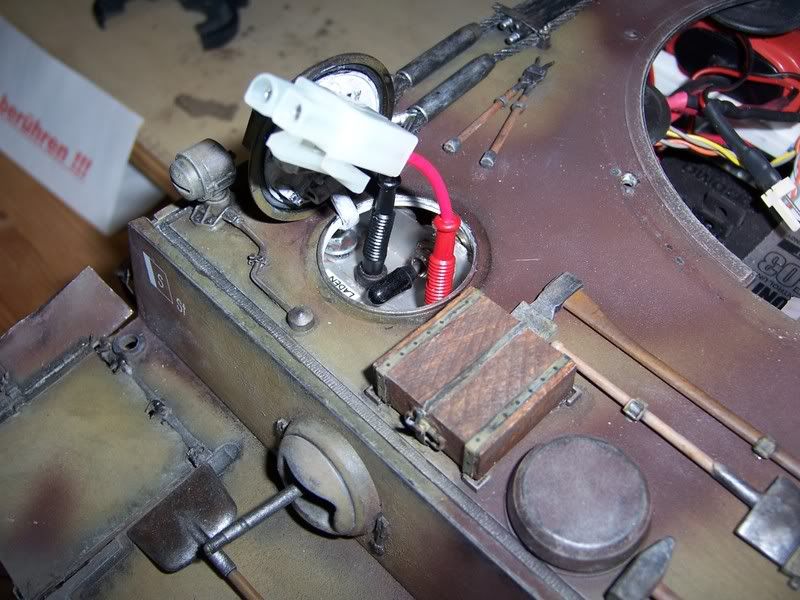

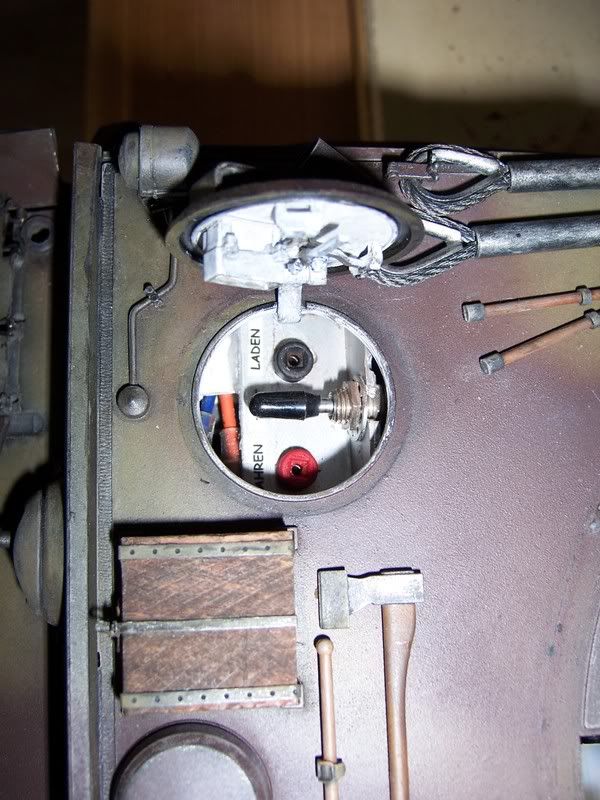

sieht dann eingebaut so aus :
hier mit Adapter :

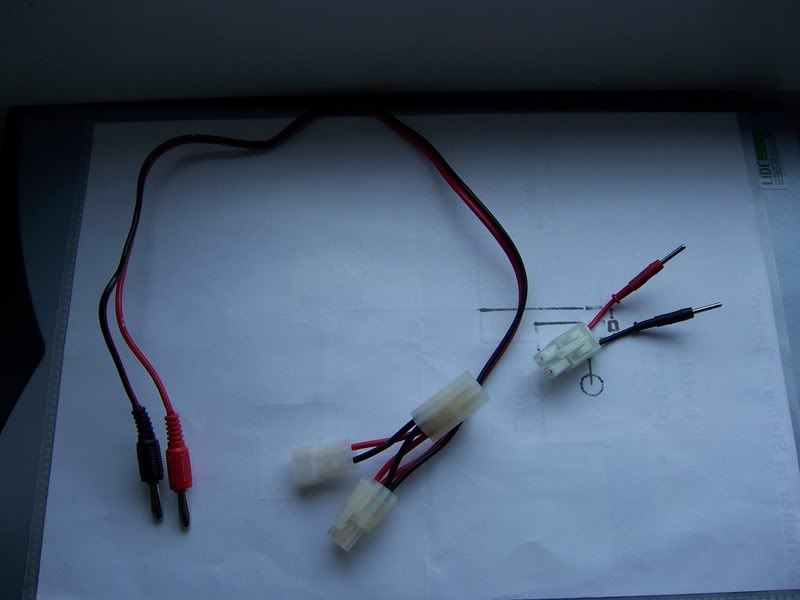

für diese Kabel :
so habe ich alle meine Fahrzeuge ausgerüstet , es funktioniert .

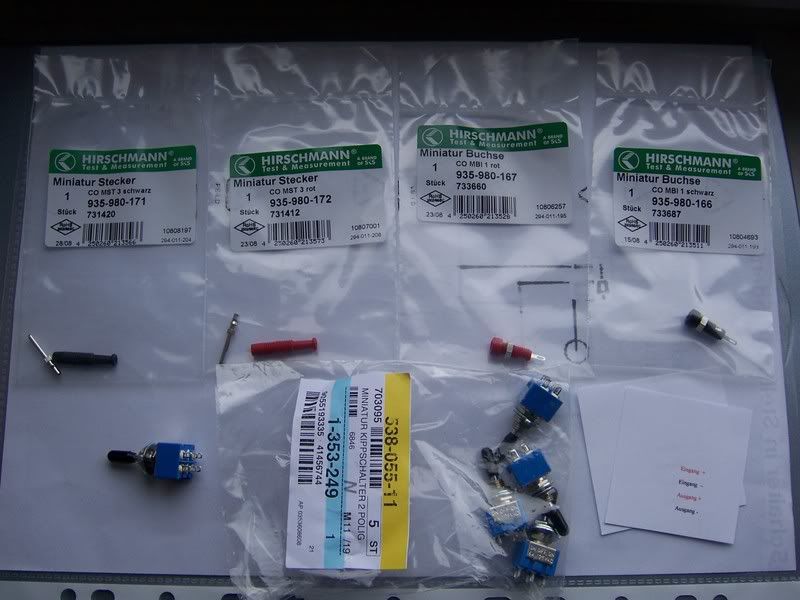

edit , die Teile dazu :
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 27.01.2010 18:59. |
|
|
27.01.2010, 19:04 Uhr
Hacki
|
Hi Frank,
vielen Dank für die Hilfe. Nun bin ich wieder ein bissl schlauer. Das sieht mit der Ladebuchse und dem Schalter wirklich sehr gut aus, top!!!
Gruss, Torsten
|
|
| |
|
|
30.01.2010, 14:45 Uhr
Reforger85
|
Hallo Frank,
hab mir jetzt mal deine Schaltung vorgenommen, und werde die wohl auch so übernehmen.
Was ist das für ein Schaltbaustein beim Empfänger, die Funktion hierfür kann ich nicht erkennen.
Bitte um Aufklärung.
Gruß Christopher
|
|
| |
|
|
30.01.2010, 15:15 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Christopher,
das ist ein SMD Schaltbaustein Baustein , um Licht zu schalten ,
das Bild hatte ich für Dennis gemacht um Ihm das Anklemmen zu erleichtern :
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
