Hi Frank,
ich finde auch du solltest mal an deiner "Form" Arbeiten
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
 |
|
|
08.12.2011, 16:23 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
:D Joo Dirk , voll erwischt , Negativform
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
12.12.2011, 10:52 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
war Wochenende, das Grundmodell vom Rohr, habe ich fertig gestellt und angebaut, sieht jetzt schon aus wie ein Rohr  ,
die Übergänge am Rohr, die 4 Nuten und die Bohrungen muß ich jetzt verfeinern
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
12.12.2011, 11:08 Uhr
BW-Kette
|
Hallo Frank
Mach doch mal das rote Schild weg. Sonst machts mal einer wirklich. Im Überigen - immer schön Fotos bringen! Langsam wird er ja fertig.
Frank
|
|
| |
|
|
15.12.2011, 11:02 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Nachdem das Rohr nun auch annähernd dem Rohr des KT gleicht, geht es mit dem Rohrrückzug, bzw. der Lagerung in Mantelrohr weiter, einige nette Modellbauer gaben mir den Tip, mit dem fertigen Linearlager, schöne Lösung, aber Modellbauer kommt eben von bauen und fertig kaufen nur im Notfall  , ich hatte mir schon sowas Ähnliches angefangen zu bauen, nur eben mit versenkten Rollen im Rohr, 3 vorn und 3 hinten,
Der Test war o.k., das Rohr läuft total leicht im Mantelrohr, sollte eigentlich funktionieren :P
leider sieht man im eingebauten Zustand nur eine weiße Gleit-Rolle (die Obere), von ingesamt 6 Stück ( 3 vorn, 3 hinten) , aber man kann das Prinzip so bestimmt erkennen,
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
15.12.2011, 14:18 Uhr
halbkette
|
Hallo Frank,
deine Idee mit den Rollen ist doch an sich völlig in Ordnung. Es muß nicht unbedingt ein Linearlager sein.
Bei den Rollen kommt es jedoch sehr auf die Ausführung an - ich meine, wie gut und genau du das hinkriegst. Wenn du dabei nicht jeweils vorn und hinten die obere Rolle zum Nachstellen einrichtest, hast du schnell mal einen Lämmerschwanz statt einer Kanone.  Das Zittern der Rohrspitze während der Fahrt sollte bei so einem wertvollen Modell möglichst gering ausfallen.
Auf deinen Bildern kann ich leider keine Rollen entdecken - etwa unter dem weißen "Tamiya-Batterie-Stecker", der quer über dem Rohr liegt ?
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
15.12.2011, 16:09 Uhr
Doomgiver
|
Hallo,
@Hartmut: Ich musste auch erst suchen. Auf dem grünen Rohr oben, die versenkte kleine Rolle. Etwas unauffällig.
Wie soll denn der Rohrrückzug funktionieren? Wenn Du das über Servos machst, würde sich ja sonst Peters (mesosce) oder meine Steuerung evtl. anbieten. Hat den Vorteil, dass man auch das Geschützheben über einen Servo machen kann ohne das gefürchtete "flattern". Wobei Peters Modul schöner aufgebaut ist und mehr Funktionen bietet.
Heiko
|
|
| |
|
|
15.12.2011, 18:22 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
 Heiko hat die Rolle entdeckt, ist ein kleiner schwarzer Punkt drauf
Hallo Heiko,
mit Peter wollte ich sowieso Kontakt aufnehmen, wenn es fortgeschritten ist, er hat immer gute Ideen und baut tolle Schaltungen 1A.
Hartmut,
mach mir keine Angst, bis jetzt ist Alles super passgenau und die Rohrwiege ist ca. 5,5cm lang, also haben die 3 vorderen Lager, zu den hinteren 3 Lagern einen Abstand von ca. 4,5 cm und wenn beide passgenau sind, müßte der Lämmerschwanz nicht eintreten und Du weißt doch, gute alte Handarbeit, das sollte doch klappen aber Danke für die Anmerkung, ich merke schon, Hartmut denkt sich rein !
--
Gruß
Frank
edit @ Hartmut:
Hartmut, das Rohr wird noch hinten mit einem Ausgleichsgewicht bestückt , Heben / Senken über einen langen Hebel, vom Drehpunkt Rohrwiege, in Richtung Drehkranz, umgelenkt, ich denke, da wackelt nix , beim Rohrrückzug bin ich noch am Zweifeln, ob mech. über Motor oder mittels Servo, ich brauche die kleinste Variante, das Servo könnte ich gegenüber vom Motor Heben/Senken verbauen, da ist noch Platz und ich müßte keinen Platz in Richtung Drehkranz opfern.
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 16.12.2011 10:13. |
|
|
22.12.2011, 11:35 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Metallkugelköpfe, normalerweise keine Aktion, nur bei uns in Kassel, da gibt es modellbautechn. fast garnix mehr, konnte nur Gabelköpfe ergattern  , also wurde die erstmal eingebaut, habe mir schnell einen Verlängerungsarm (ähnlich Servo Ruderhorn) gesägt, der wurde direkt am Mantelrohr, rund um Drehpunkt angebracht, dazu wurde der Hebel innen ausgefeilt, sodaß der Drehpunkt frei zugänglich ist.
Der Drehpunkt wurde als Aufnahmepunkt gewählt, damit der Motor/die Spindel wenig Gewicht zum Heben und Senken braucht.
Im hinteren Bereich wurde der Hebel den Gegebenheiten angepasst, deshalb die etwas ungewöhnliche Form
Die Gabelköpfe gibt es in der kurzen Ausführung so aber nicht, wurden Beide wegen der Länge, vor Ort, gekürzt .
und hier mit den Gegengewichten, so ist das Rohr ausgependelt
Abschnitt: Heben und Senken erledigt :]
edit:
Doch so einige Zweifel kommen mir doch : eigentlich ist die Megaspindel mit untersetztem Getriebemotor, mehr wie ich brauche, vielleicht sollte ich nur ein Servo einbauen, zum Heben/Senken , das dürfte vollkommen ausreichen und genauso funtionieren .
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von Frank (FN) am 22.12.2011 11:54. |
|
|
22.12.2011, 12:32 Uhr
BW-Kette
|
Hallo Frank
Richtig, mit Servo geht da viel. Ist bei meinen Modellen auch so gelöst - nur habe ich als Gewichtsausgleich eine Feder. Die hat den Vorteil der Vorspannung des Systems: Rohr wackelt nicht bei Fahrt, da bei dieser Lösung das mechanische Spiel eleminiert ist.
Frank
Umbau?
|
|
| |
|
|
22.12.2011, 12:56 Uhr
chris_at
[Moderator]
|
Hallo Frank,
hört sich sehr interessant an, hast Du mal ein Bild von Deinem Aufbau?
Ist es dann später in der Praxis nicht schwieriger, gegen die Feder das Rohr zu bewegen?
Bei einem nivellierten Rohr hatte ich mir das einfacher vorgestellt.
--
Gruss
Chris
aktualisierte HP!
www.Kanonenjagdpanzer.com
|
|
| |
|
|
22.12.2011, 13:40 Uhr
Frank (FN)
Der, der nicht nur den Imai sondern auch einen 250/8 zersägte !
|
Hallo Frank,
das hört sich gut an, kannste das mal in ein Bild verpacken ?
Werde die Spindel wieder ausbauen
--
Gruß
Frank
Der Mensch hat drei Wege, klug zu handeln. Erstens durch Nachdenken: Das ist der Edelste.
Zweitens durch Nachahmen: Das ist der Leichteste. Drittens durch Erfahrung: Das ist der Bitterste.
|
|
| |
|
|
22.12.2011, 16:25 Uhr
BW-Kette
|
Also:
- Unten ist die Feder, so ausgelegt, dass bei halber Rohrerhöhung die Feder alleine das Rohr hält. In der Regel fährt man/ ich ja so, dass das Rohr etwas höher wie waagerecht ist. Also etwas unter Last vom Servo und damit ist das mechanische Spiel nicht vorhanden - sprich Rohr wackelt nicht bei der Fahrt. Einfach mit der Federkraft ein bischen spielen.

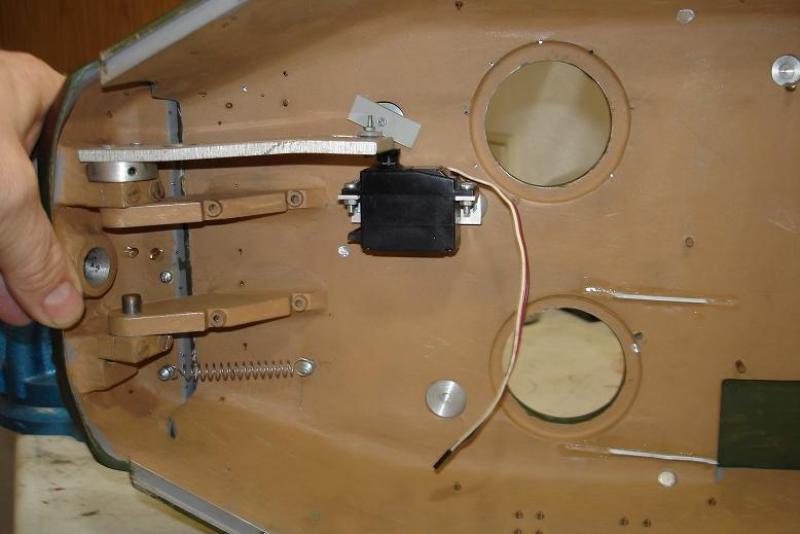

- Oben sieht man an einem langen Hebel (für FN: hergestellt in Handarbeit) mit einem Führungsschlitz, wie der Servo angebracht ist. Wie bekannt: Langer Hebel - wenig Kraft für den Servo. In dem Fall ist es ein einfacher Billigservo mit Kunststoffzahnrädern.
- Wie lange schon so im Modell? Ca. 5 Jahre.
@FN falls Rückfragen -wie immer - anrufen.
Frank
|
|
| |
|
|
22.12.2011, 17:36 Uhr
halbkette
|
Hallo Frank,
das Stückchen weißen Kunststoff hatte ich schon entdeckt, konnte es aber nicht als Rolle erkennen.
Weiterhin fiel mir eben auf, dass die schwarze Kugelkopf-Anlenkung ( von der Bewegungsspindel zum
Rohrhebel ) doch sehr spitzwinklig angreift.
Das kann so im Ernstfall nicht steif genug reagieren und fördert das Rohrwackeln statt es zu verhindern.
Da du das aber umbauen willst und über ein Servo betätigen möchtest, ist das kein Thema mehr. Aber bitte achte dann bei der neuen Anlenkung auf möglichst(!) rechtwinkligen Angriff der Kugelköpfe. Das ist einfach steifer - es gibt sowieso genug andere Stellen, die Spiel reinbringen.
Viel Erfolg dabei.
P.S.:
Heiko, danke für den Hinweis.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von halbkette am 22.12.2011 17:38. |
|
|
