Thema:  Baubericht Bergepanzer "Büffel" in 1/16 von AFV |
[ - Antworten - ] |
17.10.2009, 17:42 Uhr
 Sniper67
|
So, erstmal das letzte Bild.
|
|
 |
|
|
17.10.2009, 17:43 Uhr
  Christian
SM-Meyer [Christian-Meye]
|
HI Onkel Mario,
das ja mal nur Heavy Metal  Solltest über den Spitznamen "Metallica" nachdenken!
Sieht sehr solide aus dein Büffelchen, freu mich auf das erste Duett mit seinem AFV Vater.
Die beiden Dinger beim parallelen schieben von 2 teilgedeckten Stellungen, LECKER
Grüße, CM
--
"Die ham mir gewählt um zu lenke......net um zu denke!"
Simpsons
|
|
| |
|
|
17.10.2009, 19:44 Uhr
OliverRauls
3D - Drucker
|
......sehr interessant, weiterposten. Ich werde dir bald nachfolgen, mein "Büffel" wartet schon auf sein "pimpen"......
Oli:D
|
|
| |
|
|
18.10.2009, 15:16 Uhr
spot01
|
Mario,
sehr schön, wie Du den Büffel bis jetzt umgesetzt hast.
Hast ja schließlich lange genug "rumgesabbert"  bis Du die Seriennummer 032009 bekommen hast
Mache weiter so und schöne Bilder................
Grüße
Peter
ps:
Passe auf die vielen Kleinteile auf; Du kennst ja den Hunger von Aaron........
--
"Old Ironside" Peter
(der aus der Pfalz kommt)
http://www.rk-modellbau.de
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von spot01 am 18.10.2009 15:16. |
|
|
19.10.2009, 18:21 Uhr
Sniper67
|
Hallo Männers,
da so ein Büffel auch ein Paar ordentliche Schuhe fürs Gelände braucht, sind diese fast fertig.
Bestellt hatte ich die neuen Ketten von AFV, diese kamen in vielen Beuteln und der Zusammenbau konnte beginnen.
Wie eine Kette zusammengebaut wird, brauche ich ja nicht näher zu erklären. Nacharbeiten waren überhaupt nicht nötig und der Zusammenbau ging recht zügig.
Nachdem die Ketten zusammengesetzt waren, blinkte und blitze es ziemlich stark, also im Keller einen alten Alutopf geholt und ca. 1 Liter, 25% Essigessenz rein und die Ketten für etwa 2 Stunden eingelegt.
Die Ketten unter fließendem Wasser gut spülen und dann nochmal in ein lauwarmes Wasserbad für ca. 1 Stunde, dann waren die Ketten nach meinem Geschmack.
Die Innenflächen wurden dort, wo die Laufrollengummis drüberlaufen, nochmal poliert.
Der letzte Schritt war das einschlagen der Gummipolster, sehr eintönig, aber nun sind die Ketten fast fertig.
Gruß
Mario;)
|
|
| |
|
|
11.11.2009, 20:33 Uhr
Sniper67
|
Hallo Männers,
ja ist schon wieder fast 4 Wochen her, seitdem habe ich nichts mehr geschrieben, aber es geht weiter.

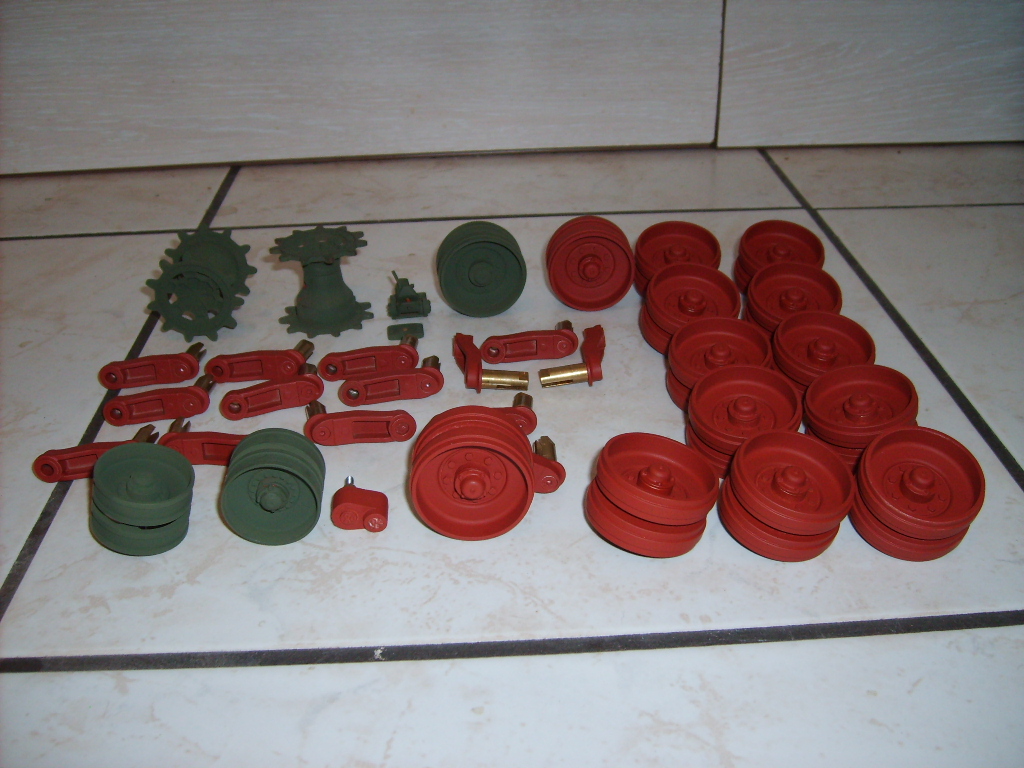

Die Ketten sind ja fast fertig und die wollte ich dann auch gleich aufziehen, aber die Lackierung der Laufrollen und auch der Leiträder gefielen mir überhaupt nicht. Alles wieder ab, neu gebrusht, dann wieder mit Mattlack versiegelt .
Das Getriebe war innerhalb von 5 Minuten in der Wanne verschraubt und auch der Schildantrieb war mit wenigen Schritten eingebaut.
Nach Absprache mit TOM wurden die 14 Drehstabfedern, mit 45 Grad vorgespannt und in die Wanne eingesetzt.
Nachdem die Laufrollen an der Unterwanne waren, kam der Supergau. Nicht eine Laufrolle stand synchron mit der Anderen. Tamiya hat wohl weiche und harte Federn, warum keine Ahnung, ist aber so. Beim Anheben der einzelnen Laufrollen merkt man den großen Unterschied, außerdem stand die Unterwanne zu hoch.
Ich habe mehrere Sätze Federn und nun wurde ausprobiert, es kamen harte Federn vorne und auch hinten an die Laufrollen und weiche in die Mitte.
Jetzt konnte ich die Ketten aufziehen und die Optik stimmt.
Die Raumschildaufnahme wurde verklebt und auch verschraubt, anschließend grundiert und lackiert.
Jetzt noch das Räumschild gelackt und versiegelt und mit den Details versehen.
Thomas ( Bergemaxi ) hatte mir für meinen Getriebemotor moch eine Seilrolle gedreht, die ich mit dem Vierkantalu verschraubt habe.
So, nun noch Bilder
Viel Spaß beim Lesen und Bilder schauen
Gruß
Mario
|
|
| |
|
|
11.11.2009, 21:12 Uhr
RK
Mister 0900
|
Hi Mario
wenn ich die Bilder so anschaue,
könnt isch glatt Neidisch werden  Sauber bis jetzt!
Und überhaubt > mit solch super Unterstützung (Thomas / Tom ) kann ja garnienichts schief laufen
grüße
robby
--
Toleranz ist vor allem die Erkenntnis, dass es keinen Sinn hat, sich aufzuregen....
(Helmut Qualtinger)
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von RK am 11.11.2009 21:13. |
|
|
11.11.2009, 21:20 Uhr
TOM
MAN Kippa Määähn
|
Hi Digga
Feine kleine Details sehe ich da......sehr geil!!! Die Schwingarmarretierung sieht super aus!!!!!!
TOM
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
| |
|
|
12.11.2009, 06:44 Uhr
BW-Kette
|
Hallo Mario
Wenn ich das so sehe könnte mich 1:16 auch noch interessieren. Du baust wirklich sauber! Bin gespannt dein Modell live zu sehen.
Viel Spaß noch beim Bauen. Bis dann.
Frank
|
|
| |
|
|
12.11.2009, 09:42 Uhr
OliverRauls
3D - Drucker
|
......schliesse mich absolut meinen Vorgängern an... Super! Tip: Seil mit Schuhcrem schwärzen. Macht zwar schwarze Finger, sieht aber deutlich besser aus. Die Idee mit der Winde auf dem gestänge des Räumschildes erlaube ich mir "abzukupfern".... die Teile für die Fahrwerksarretierung, sind die "Selbstgemacht" (ganz positiv gemeint) oder von AFV? Die Unterwanne ist aber Original Tamiya, oder?
Oli
|
|
| |
|
|
12.11.2009, 10:46 Uhr
Sniper67
|
Morgen Männers,
Danke für die Blumen, es macht sehr viel Spaß den Büffel aufzubauen, alles passt und sitzt perfekt, da hat TOM sehr viel Zeit und Mühe investiert.
@Oli: Mit Schuhcreme werde ich das auch machen. Das ist der einzige Platz, wo Du die Winde hinsetzen kannst, außer kleinerer Motor und zwischen die Räumschildarme.

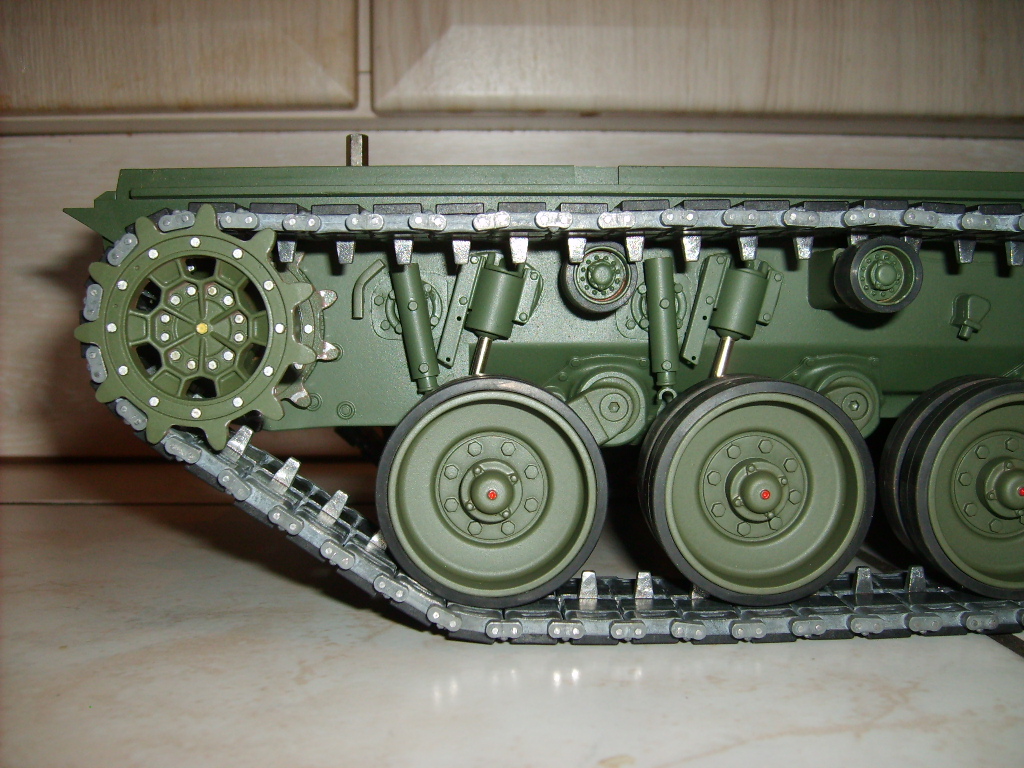

Die LWB, Laufwerkblockierung, habe ich mir selbstgebaut. Außenzylinder ist aus 6 mm Messingrohr, in dem ein 4mm Rohr eingeklebt wurde und in diesem sitzt nochmal eine 2,5 mm Augenschraube, die unten abgeschliffen wurde und das mal 3.
Ja, die Wanne ist die von Tamiya.
Da der Büffel später auch ohne Kettenschürzen zum Einsatz kommt, habe ich die LWB hinten nachbebildet.
Die hinteren Zylinder funktionieren beim Original mit Hydraulik, die beiden vorderen manuell.
Das ganze funktioniert folgendermaßen : Werden mit dem Kran schwere Lasten angehoben, werden hinten, auf der Kranseite, die beiden letzten Schwingarme abgestützt, auf der anderen Seite der vorletzte Schwingarm.
Wenn der Büffel aber, z.B. einen Motor, bewegen muß, drücken vorne unter die ersten beiden Schwingarme
jeweils ein Bolzen unter den Schwingarm, um das vodere einsacken zu verhindern, denn das Räumschild wird ja angehoben.
Vorne habe ich mir das geschenkt, man sieht kaum was, die beiden Teile sitzen unter der Wanne, sieht beim Original fast aus, wie ein großer Schraubstock mit Bolzen dran.
So Männers, ich will hier jetzt keine großen Reden halten, aber ich finde diese LWB genial, leider gibt es sehr wenige Bilder.
Gruß aus Baumholder
Mario:D
|
|
| |
|
|
?
