Thema:  Kleinteile aus Messing beim löten fixieren |
[ - Antworten - ] |
28.04.2009, 11:31 Uhr
  Stein97440
|
Hallo zusammen,
mich würde mal interessieren, wie ihr beim Weichlöten von Messing die teilweise ja doch etwas filigranen und winzigen Teile zum löten fixiert?
Steht mir jetzt demnächst bei meinem Marder bevor und da wollte ich gerne vorab mal eure Tipps einholen.
Danke im Voraus für eure Hilfe
Viele Grüsse
Reiner
|
|
|
|
|
28.04.2009, 12:26 Uhr
modellspezi
|
Hallo Reiner,

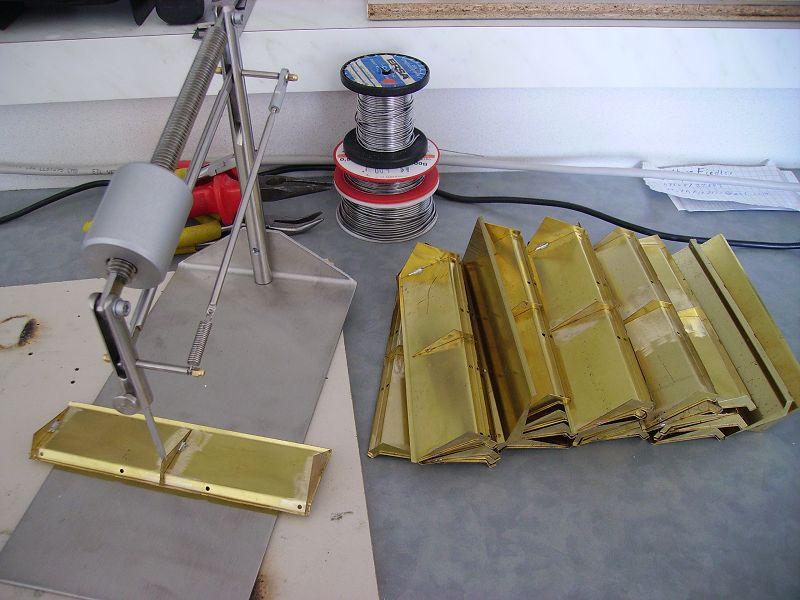

hier mal meine Variante... Durch einsetzen verschiedener Spitzen können auch extrem kleine Teile fixiert werden. Durch das verstellbare Gewicht, kann unterschiedlicher Druck ausgeübt werden und du hast die Hände frei zum löten....
Gruß
Florian
|
|
|
|
|
|
28.04.2009, 13:51 Uhr
halbkette
|
Hallo Reiner,

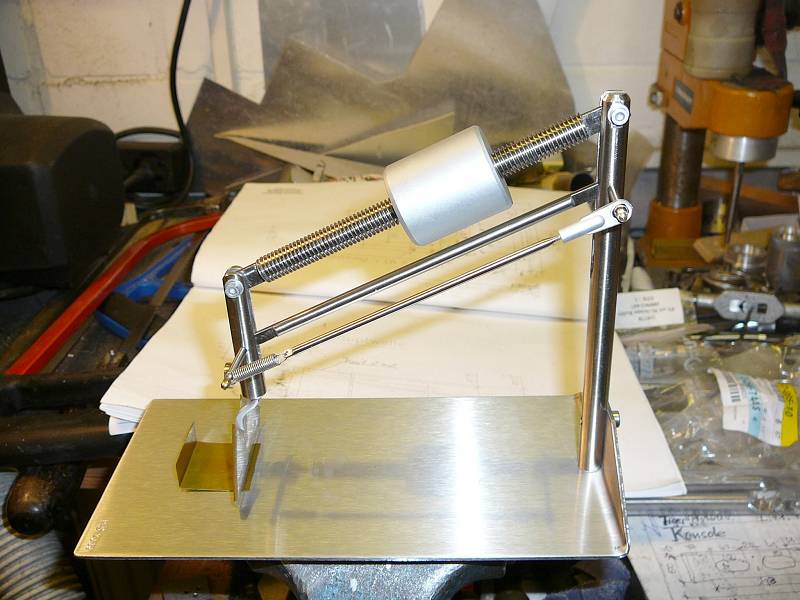

was du da siehst ist eine sogen. "Löthilfe", die ich für Florian ganz aus Edelstahl entwickelt und gebaut habe, damit er unsere Tigerschürzen löten kann.
Eine bessere Sicht auf die Konstruktion zeigt das angefügte Bild.
Es handelt sich dabei um ein Parallelogramm mit einem verstellbaren Belastungsgewicht von ca. 100 Gramm. Damit das eigentlich schon geringe Spiel in den Gelenken nicht etwa eine Unsicherheit beim Fixieren der Teile hervorruft, wurde die seitliche, einstellbare Gelenkbolzen-Verspannung erfunden. Damit wird das Gestell völlig spielfrei, bleibt aber gelenkig. Die Spannhöhe geht bis ca. 200 mm.
Wie Florian schon sagte, lassen sich alle nur denkbaren Spitzenformen einsetzen ( Rändelschraube ). Damit ist das Gerät fast allen Anforderungen gewachsen.
Ich habe auch schon damit gearbeitet und war überrascht, wie gut es damit geht.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
|
|
|
|
28.04.2009, 14:04 Uhr
modellspezi
|
Wie Hartmut schon sagte, war es seine Konstruktion, die auf einer einfacheren Variante bruht die ich vorher schon hatte....
Die Nachteile dieser Variante haben wir dann beseitigt... -
Je nach dem was du für Teile machen willst und wieviele es sein sollen lohnt sich unsere 2. Variante entschieden. Für das Tigerprojekt müssen Teile für insgesamt 8 Fahrzeuge gemacht werden. Da sollte auf jeden Fall eine Löthilfe her...
Auch schon beim löten für einen Satz z.B. Seitenschürzen würde sich sowas lohnen....

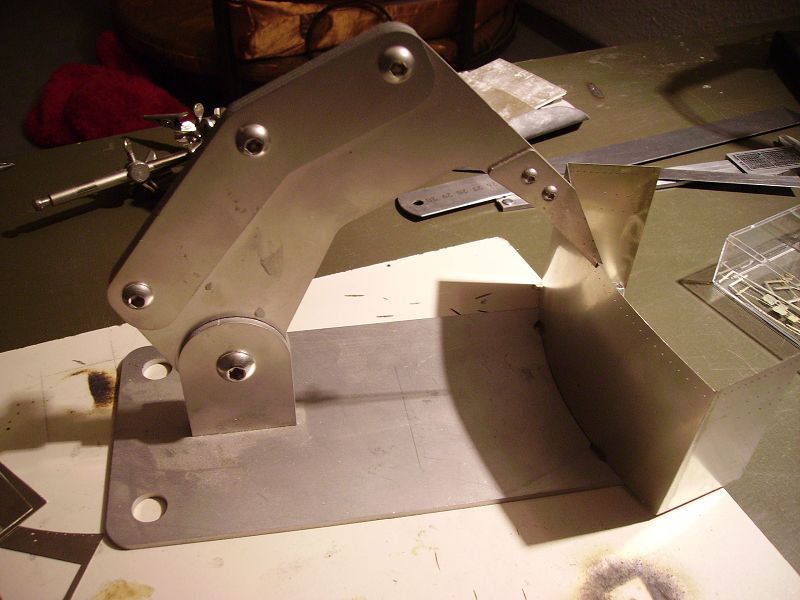

Hier mal ein Bild von der frühen variante, die folgende Nachteile hat:
- der radiale Verzug der Fixierspitze
- das gleichbleibende Gewicht
- zu geringe Wirkhöhe
|
|
|
|
|
|
28.04.2009, 14:07 Uhr
modellspezi
|
Soweit mal ein Lösungsansatz....
Wenn es sich nur um 1-2 Teile handelt würde vielleicht eine 'Mechanische Hand' reichen. diese bekommst du z.B. auch beim großen 'C'. sogar mit Lupe
Ansonsten ahbe ich auch Feststellpinzetten aus dem OP Bereich genommen, um kleine Teile aneinander zu fixieren....
Ich hoffe es gab ein paar anregungen für dich...
Gruß
Florian
|
|
|
|
|
|
29.04.2009, 07:21 Uhr
Stein97440
|
Hallo Forian, Hallo Hartmut,
danke euch für die Tipps, auf die "Dritte Hand" hätte ich ja auch selber kommen können  )
Eure Löthilfe ist schon klasse, aber ich denke, dass sich der Aufwand für ein solches Werkzeug bei mir nicht lohnt, so viele Teile werden´s nicht werden.
Bei mir sind´s halt so kleine Teile wie z.B. die Halterungen für die Ersatzkettenglieder an der Heckklappe:
Und für so Teile ist eine Dritte Hand oder die Feststellpinzette eine praktikable Lösung.
Danke nochmal und viele Grüsse
Reiner
|
|
|
|
|
|
