Thema:  Der etwas andere Tiger ;) |
[ - Antworten - ] |
10.06.2018, 09:41 Uhr
  petitloup
|

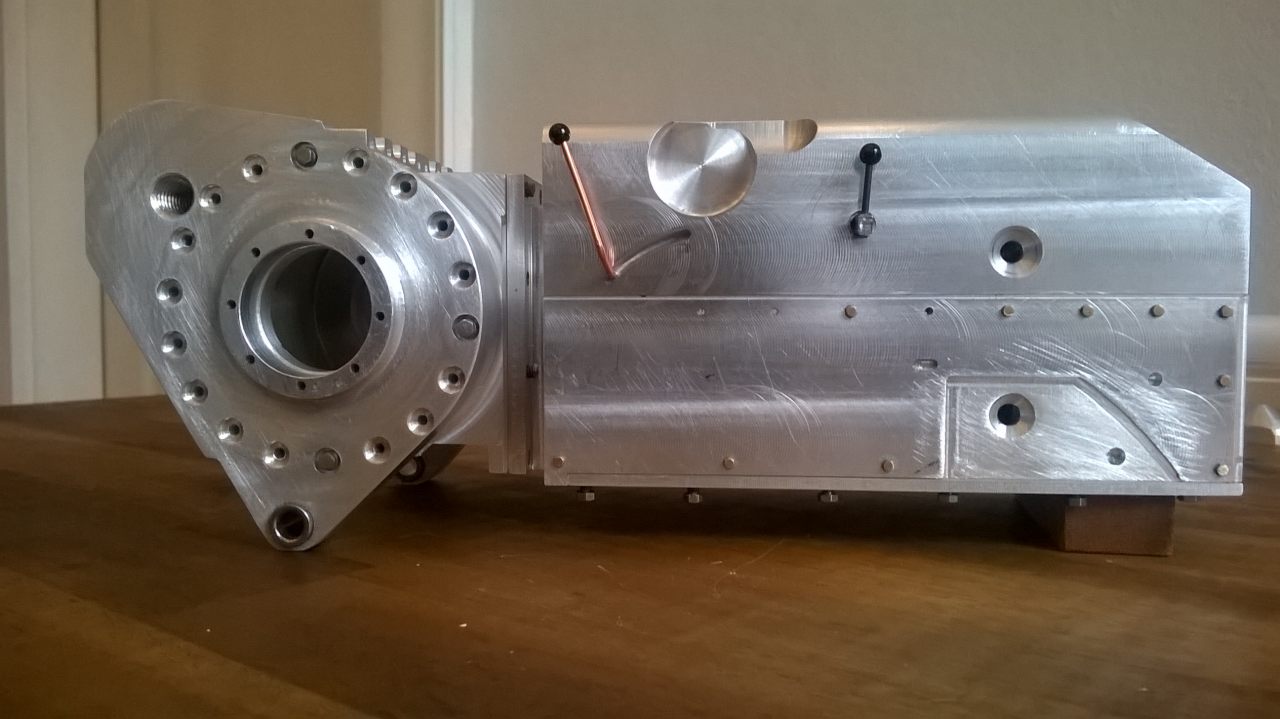

Hier in der Gesamtansicht sieht man auch die Aussparung für die Kupplungsbetätigung, ich habe da leider den Radius für den Bogen nicht ganz getroffen...das stört mich aber nicht sonderlich.
Ich wünsche allen noch einen schönen Sonntag.
Grüsse,
Serge
|
|
 |
|
|
11.06.2018, 01:12 Uhr
halbkette
|
Hallo Serge,
du bist jetzt wohl stolz auf dein Tiger-Getriebe?
Ja, das darfst du auch sein.
Es sieht wirklich schon wie eins vom Tiger aus - ich kenne allerdings auch nur den "turmlosen" Original-Tiger von Munster. Da habe ich früher schon mal einen Blick hinein riskiert.
Ich gehe mal davon aus, dass die kleinen Hebel ( nur ) Attrappen sind ?
Man würde sie natürlich vermissen, wenn sie fehlen würden
Mach´du man weiter so - ( meine Zwangspause ist auch bald zuende )...
--
Gruß Hartmut
\\\\\\\\\\\\\\\" Ein Modell ist mehr als nur die Summe seiner Teile \\\\\\\\\\\\\\\"
|
|
| |
|
|
28.06.2018, 22:55 Uhr
petitloup
|
Hallo Hartmut,
ja stolz wäre jetzt übertrieben..aber ja, ich freue mich das das Getriebe nach so langer Überlegung meinen Wünschen entspricht
Richtig, die Hebel sind nur Deko und völlig ohne Funktion.
Schön wenn es gefällt.
Gruß,
Serge
|
|
| |
|
|
28.06.2018, 22:58 Uhr
petitloup
|
Hallo zusammen,
heute habe ich trotz des schönen Wetters eine Kleinigkeit gebastelt. Die Seitendeckel fürs "Lenkgetriebe" wurden endlich in Angriff genommen.

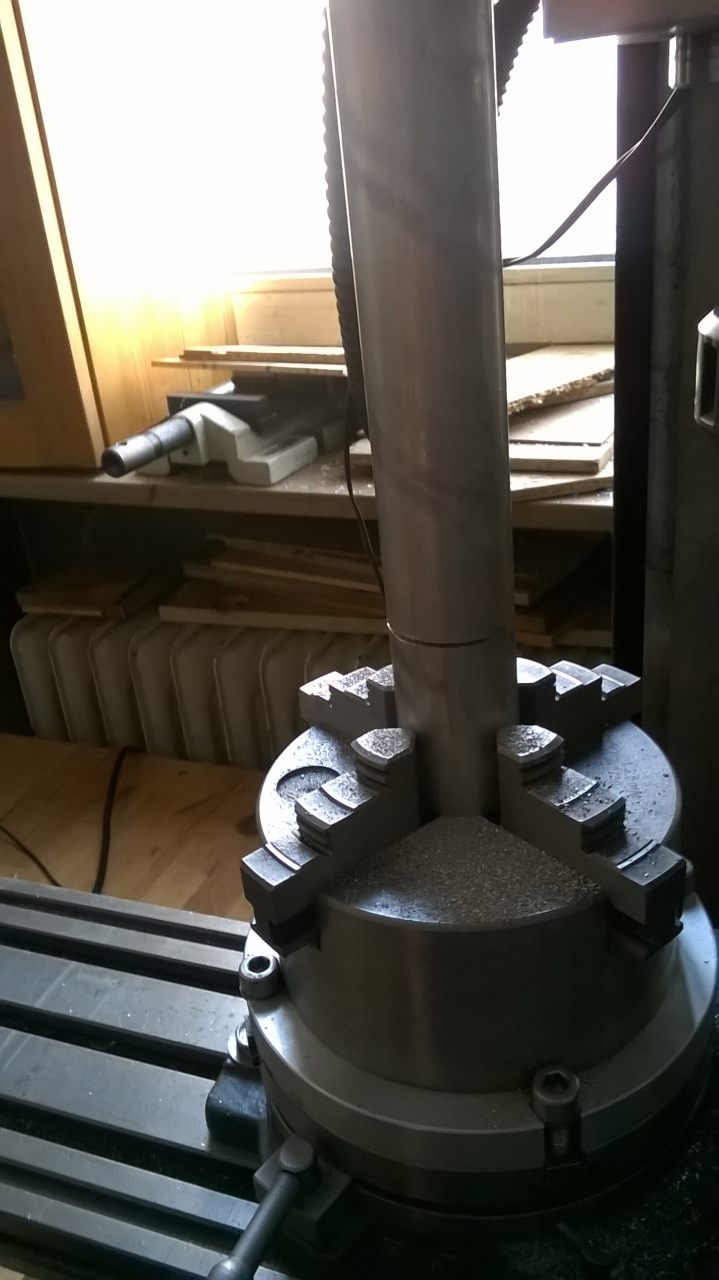

Ausgangsmaterial ist eine 35mm Aluwelle...da musste ich erst mal ein Stückchen von absägen..nach alter Manier mit der Handsäge
|
|
| |
|
|
28.06.2018, 22:59 Uhr
petitloup
|

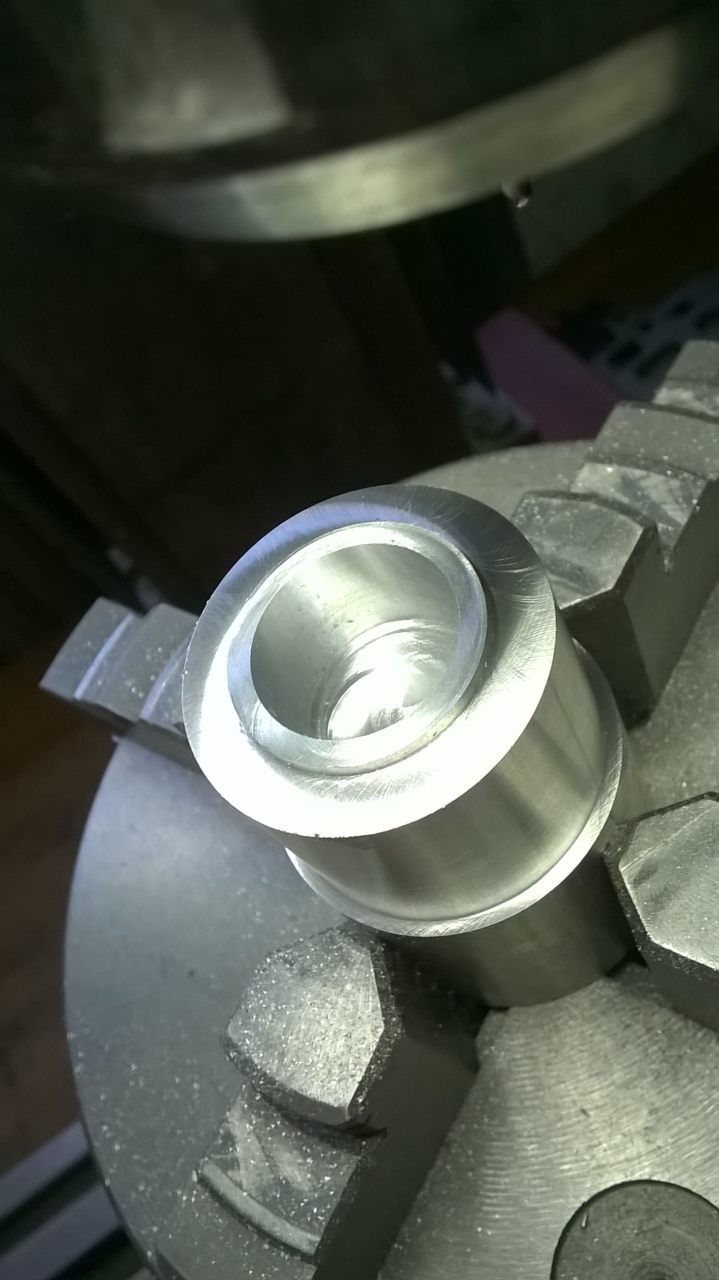

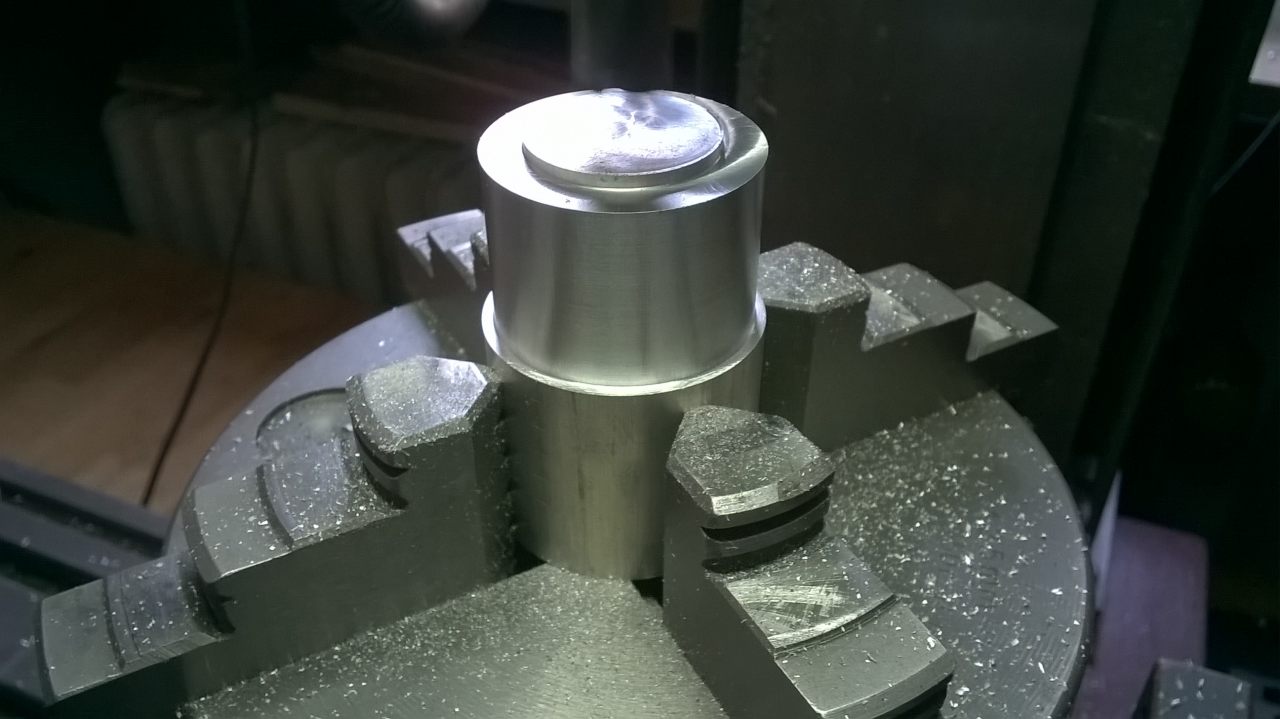

Das Stückchen Rundmaterial wurde dann auf 32,5mm gebracht und schon mal die die kleine Stufe angebracht.
|
|
| |
|
|
28.06.2018, 23:00 Uhr
petitloup
|
Dann wurde eine 18mm Bohrung angebracht, schon so tief das es für den 2. Deckel ebenfalls reicht.
|
|
| |
|
|
28.06.2018, 23:01 Uhr
petitloup
|

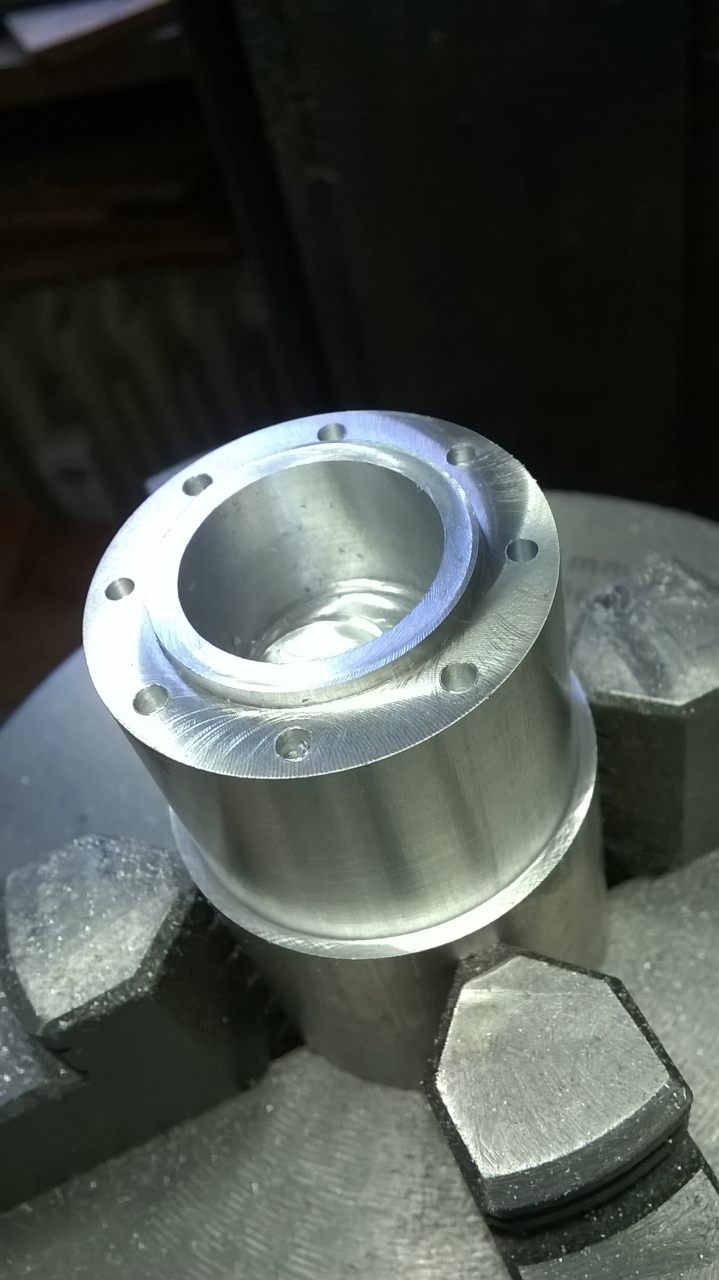

Dann die 8 Bohrungen für die M2 Schrauben bebohrt..ebenfalls direkt für 2 Deckel.
|
|
| |
|
|
28.06.2018, 23:02 Uhr
petitloup
|

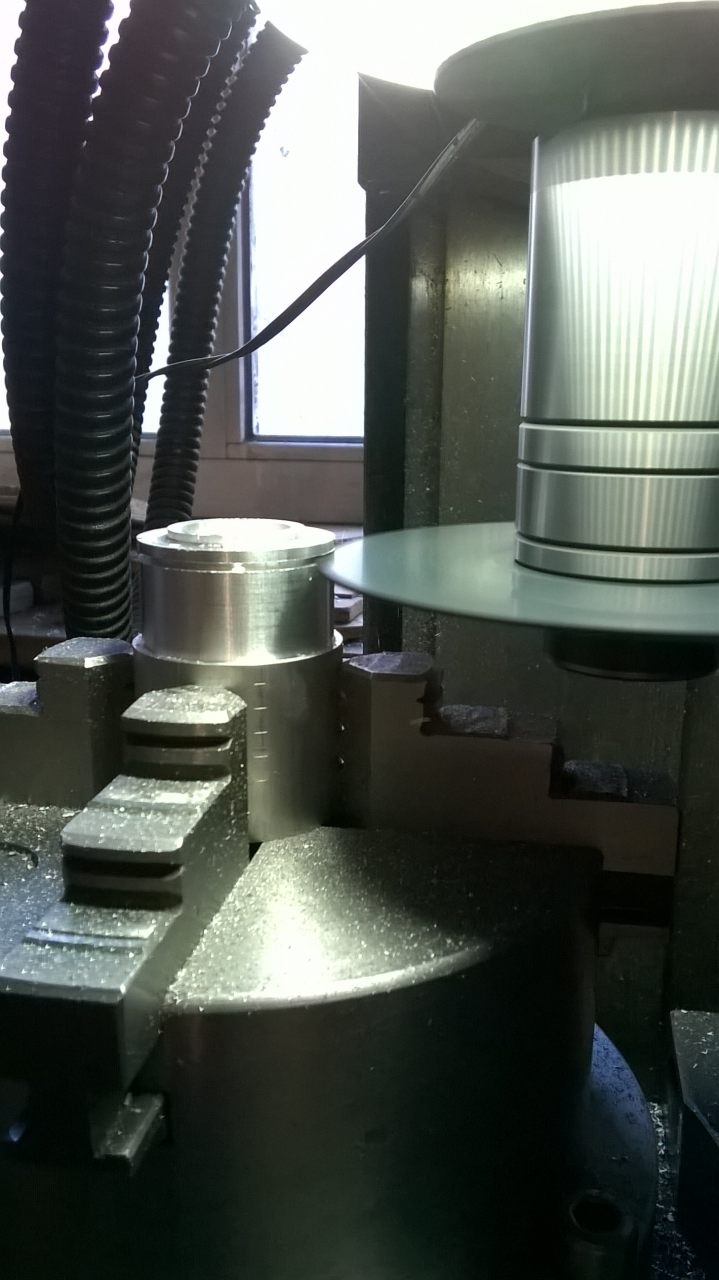

Mit der kleinen säge für die Fräse wurde dann der erste Deckel abgetrennt...und dann nochmals eine Stufe gefräst und schlussendlich der 2. Deckel abgesägt.
|
|
| |
|
|
28.06.2018, 23:03 Uhr
petitloup
|

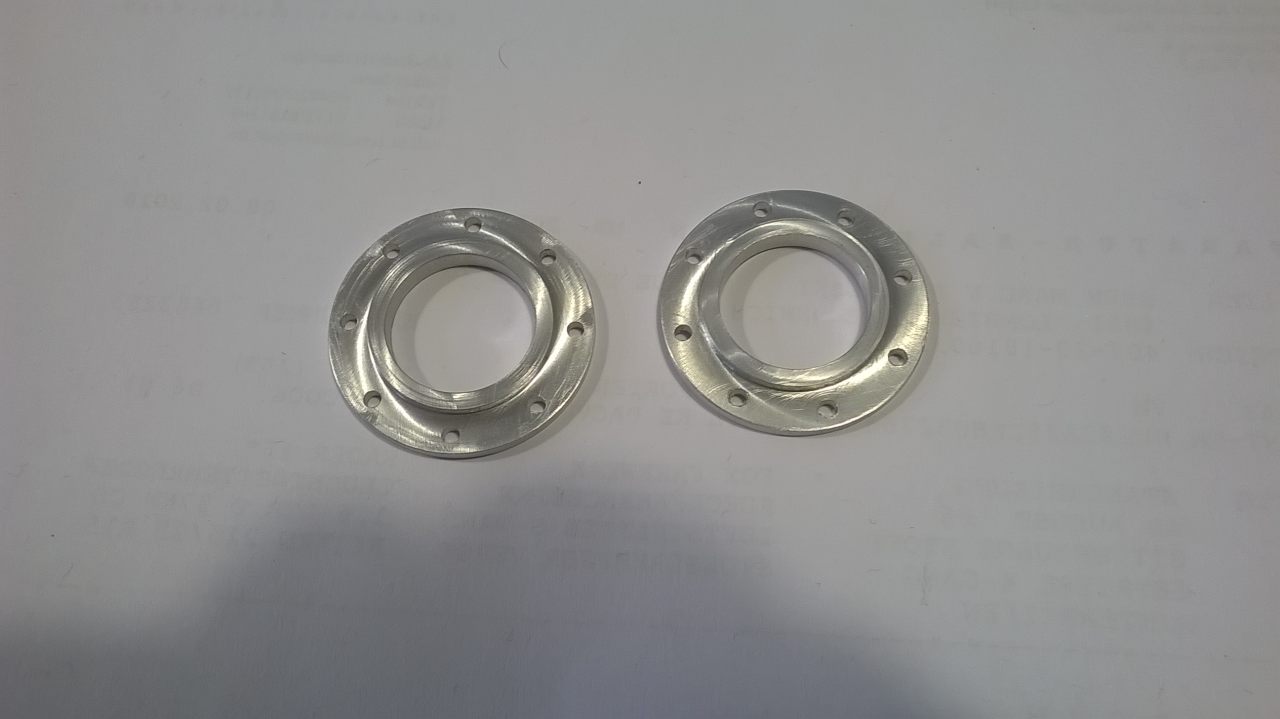

Einmal 2 Deckel fertig für den Einbau
|
|
| |
|
|
28.06.2018, 23:04 Uhr
petitloup
|

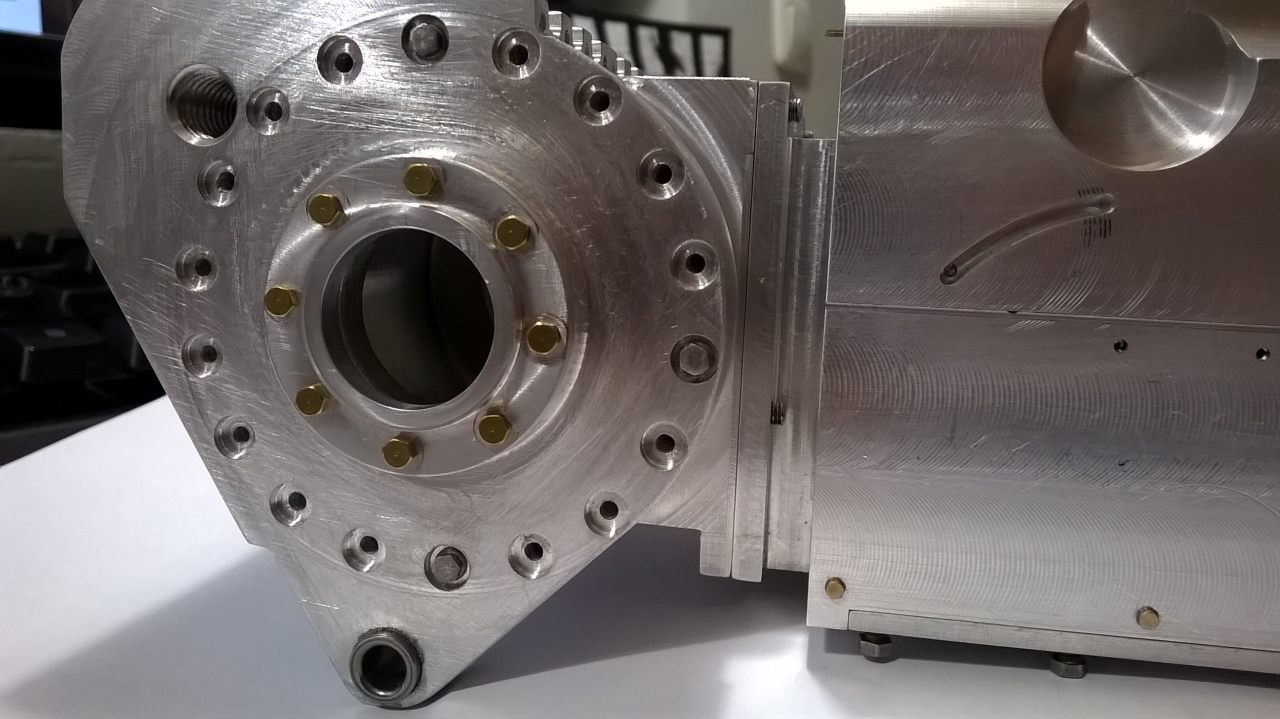

Montiert sieht es dann so aus.
Einmal rechte Seite...
|
|
| |
|
|
28.06.2018, 23:09 Uhr
petitloup
|

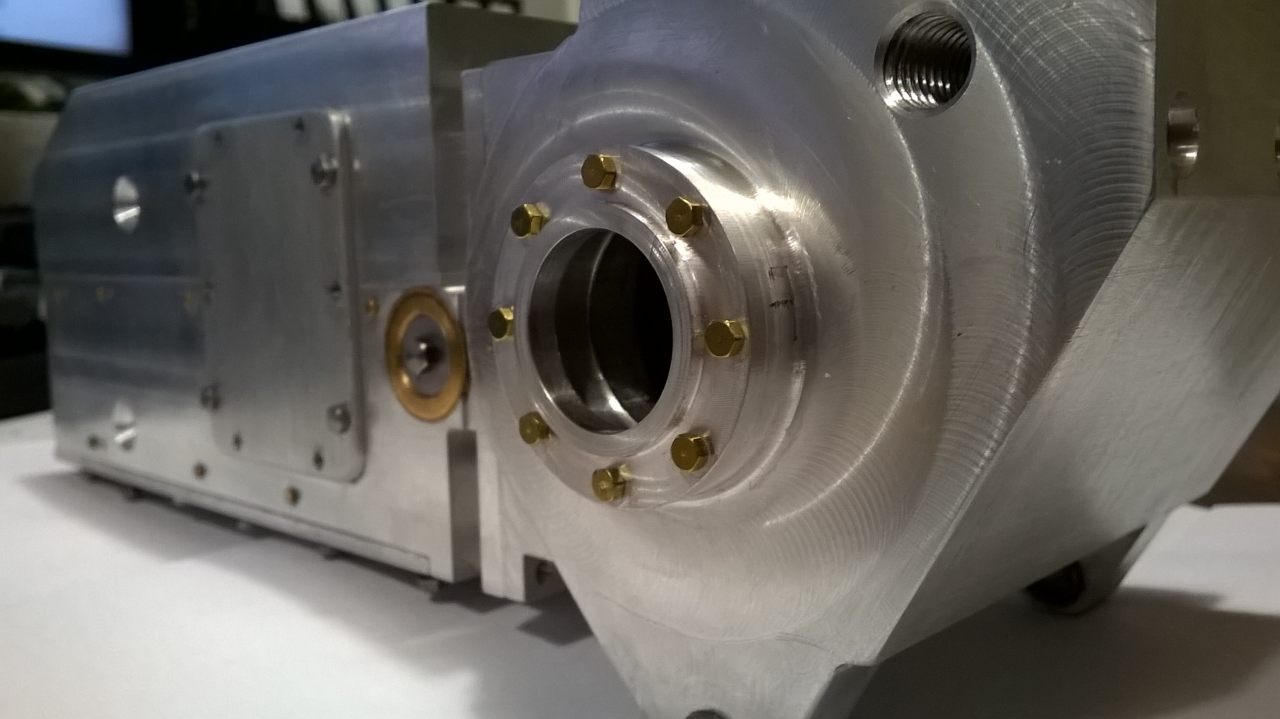

...und die linke Seite.
Im Original halten diese Deckel ein Lager..in meinem Fall sitzen dahinter die Wellendichtringe.
So, das war es erst mal wieder von mir, wünsche allen noch einen schönen Abend.
Gruß,
Serge
|
|
| |
|
|
03.07.2018, 20:59 Uhr
petitloup
|
Hallo zusammen,
ein weiteres kleines Detail ensteht langsam wieder, dieses mal habe ich mich den Lenkkupplungsgehäusen gewidmet.
Natürlich wieder nur aus Detailgründen und ohne Funktion am eigentlichen Getriebe.

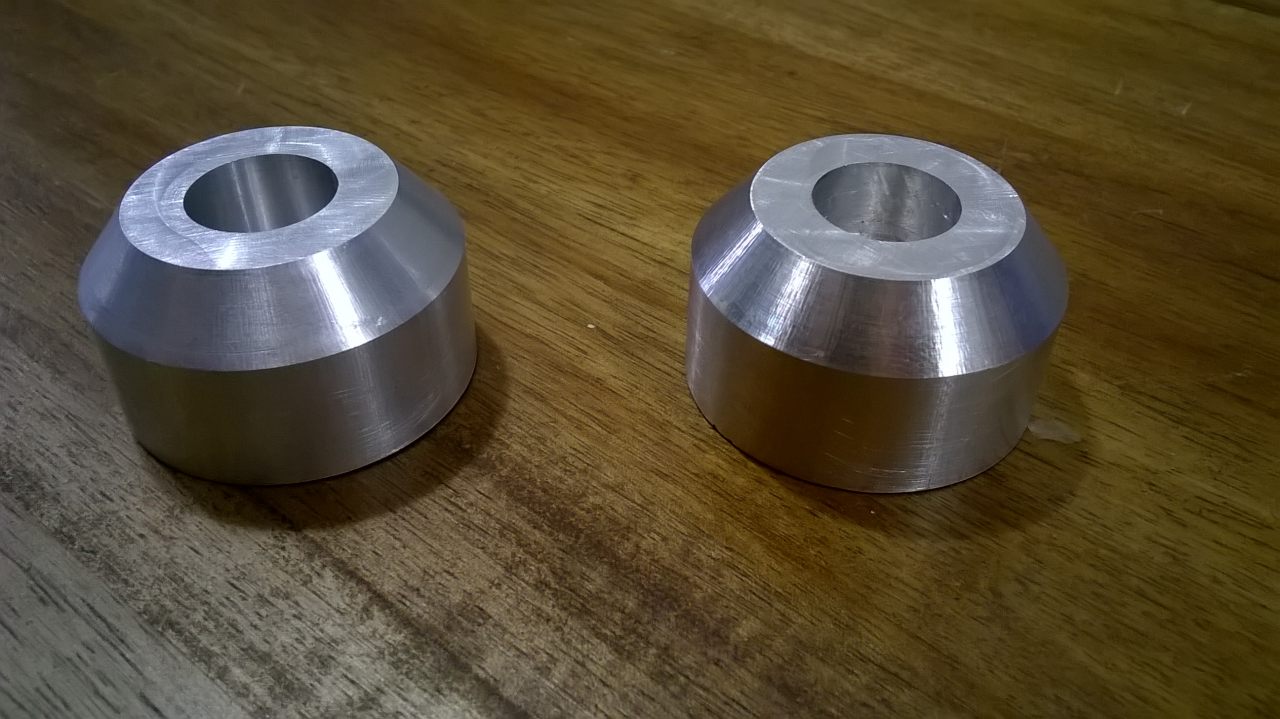

Hier die beiden Rohlinge.
|
|
| |
|
|
03.07.2018, 21:01 Uhr
petitloup
|

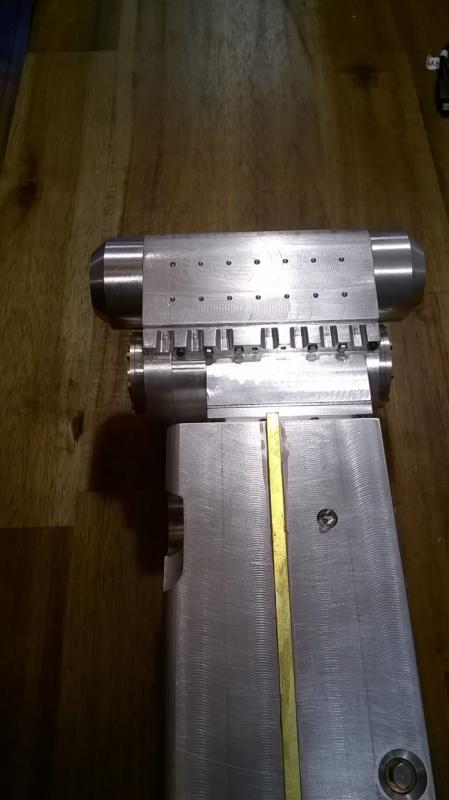

..und hier bereits an Ort und Stelle zwecks Anpassprobe .
|
|
| |
|
|
03.07.2018, 21:01 Uhr
petitloup
|

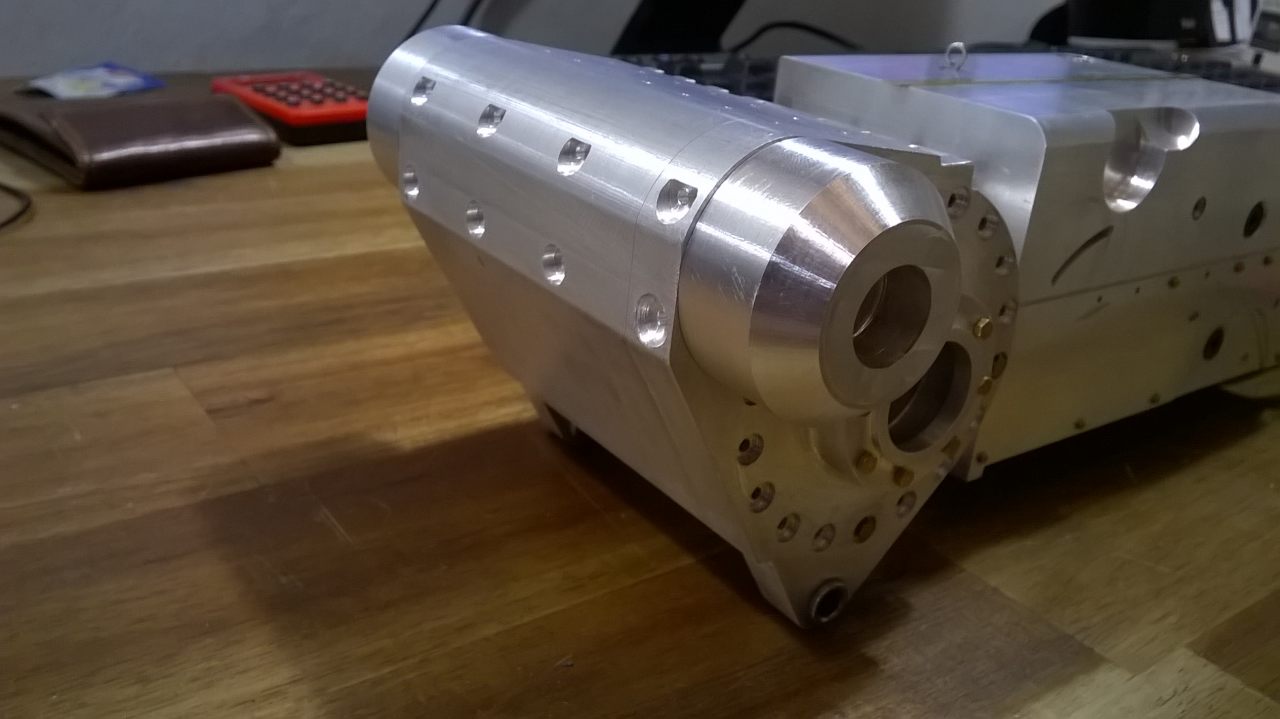

..und aus einer anderen Perspektive.
|
|
| |
|
|
03.07.2018, 21:07 Uhr
petitloup
|
So langsam nimmt das Getriebe seine endgültige Form an. Noch hier und da ein Hebel, den Schaltvorwahlhebel samt Gehäuse und den Kupplungshebel und dann war es das auch schon
An den Teilen hier muss noch eine Querbohrung ran damit ich dort noch ein weiter Element fixieren kann dessen Namen ich nicht kenne...aber sobald das erledigt ist werdet ihr es sehen
Nachdem ich das Getriebe in die Wanne gesetzt hatte, um zu sehen wie sich das ganze so macht, ist mir wieder verdeutlicht worden das sich der ganze Aufwand eigentlich nicht Lohnt..man wird ein Großteil davon gar nicht sehen können ^^
Nun denne, noch allen hier einen schönen Abend.
Gruß,
Serge
|
|
| |
|
|
