Thema:  Brückenleger Biber im Maßstab 1/10 |
[ - Antworten - ] |
14.02.2010, 19:17 Uhr
  OliverRauls
3D - Drucker
|
jaja..... die Stahlbuchsen. Mann, mein Betrieb hat den Sozialismus erreicht, den die DDR sich 40 Jahre erträumt hat.... also Bitte, etwas Geduld.....
Oli
|
|
 |
|
|
26.03.2010, 19:11 Uhr
OliverRauls
3D - Drucker
|

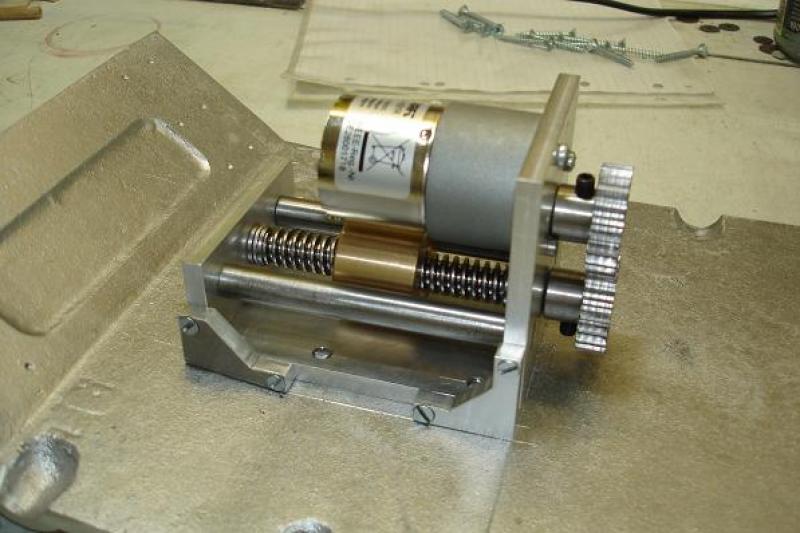

Frank, die ersten Aluteile sind fertig....für den Antrieb des Stützschildes.
|
|
| |
|
|
10.04.2010, 20:21 Uhr
BW-Kette
|
Hi Oli

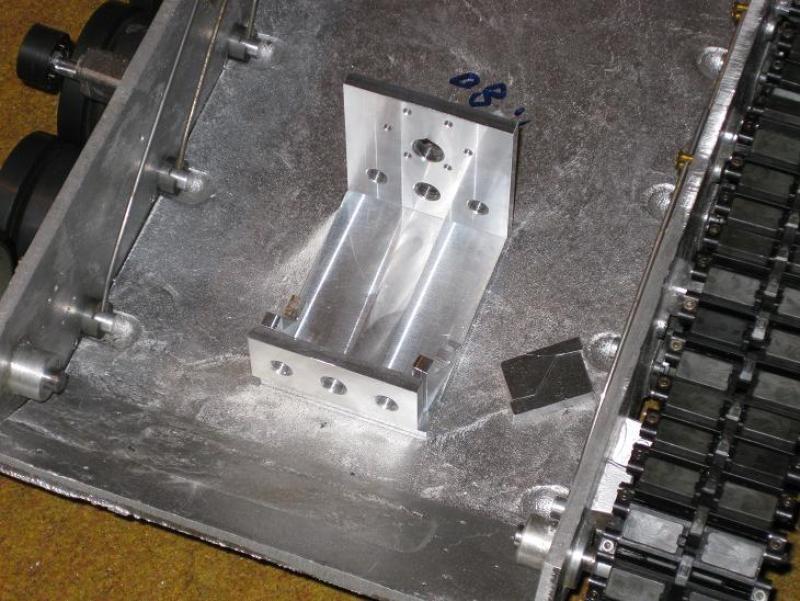

Habs dann mal etwas komplettiert.Hoffe es ist am richtigen Ort.
Die Radiallager sind aus Delrin gedreht.
Zur leichteren Demontage ist das Gertiebe von unten mit 4 M6 Senkkopfschrauben fixiert.
Brauchst Du noch die Übersichtszeichnung?
Frank
|
|
| Beitrag 3 mal editiert. Zuletzt editiert von BW-Kette am 10.04.2010 20:31. |
|
|
11.04.2010, 07:56 Uhr
OliverRauls
3D - Drucker
|
Erstmal freu ich mich, das offensichtlich die Anfertigung der Einzelteile in Ordnung war. Die restlichen hab ich auch schon gesehen, angefangen.... die Zusammenbauzeichnung kannst du mir gern schicken, glaub aber nicht, das ich die brauche. Montag die Laserteile?
Oli
|
|
| |
|
|
11.04.2010, 13:08 Uhr
TOM
MAN Kippa Määähn
|
Hi Frank
TOP, mit dem Konstruktionsprinzip wird das was!! Wie ich sehe haste Du auch Drucklager verbaut.
Bei unserem Büffel haben wir das auch so aufgebaut....tadellose Funktion.
Weiter so!
TOM
--
AFV-MODEL GmbH
Scalemodels & Spareparts
http://www.afv-model.com
|
|
| |
|
|
11.04.2010, 15:09 Uhr
BW-Kette
|
Hallo Tom
Vielen Dank nochmal für euer Konstruktionsprinzip.
@ Oli
Mit Montag wird wohl nichts, aber ich denke im laufe der Woche kann ich die Dateien senden. Kannst ja auch mal mit der Grube anfangen.
Frank
|
|
| |
|
|
03.06.2010, 11:47 Uhr
BW-Kette
|
Hallo Leute

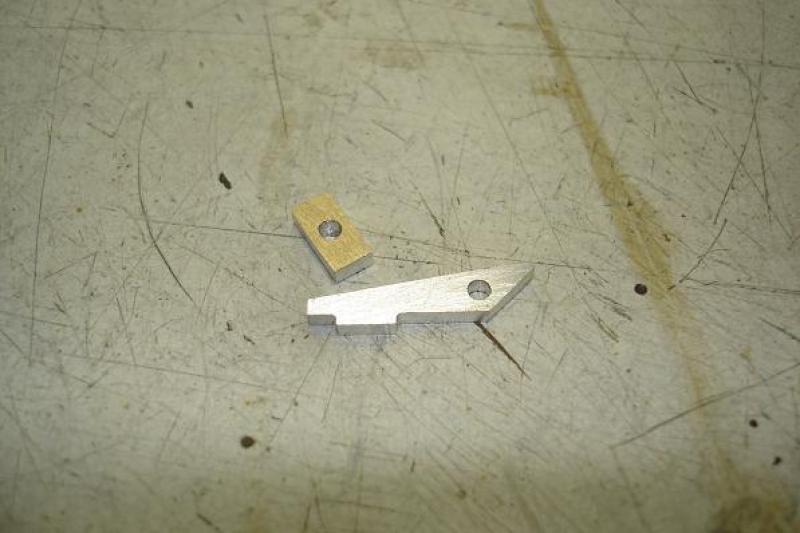

Nun geht es wieder weiter. Erste Aluteile gefräst. Jetzt geht es an das Optimieren der Fräsparameter. Dank noch mal an Günter und Tom für die Tipps. Hätte mich sonst da nie heran getraut.
Frank
@ Oli: Werde dann mal mit dem Duplizieren anfangen.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von BW-Kette am 03.06.2010 11:48. |
|
|
18.06.2010, 20:00 Uhr
BW-Kette
|

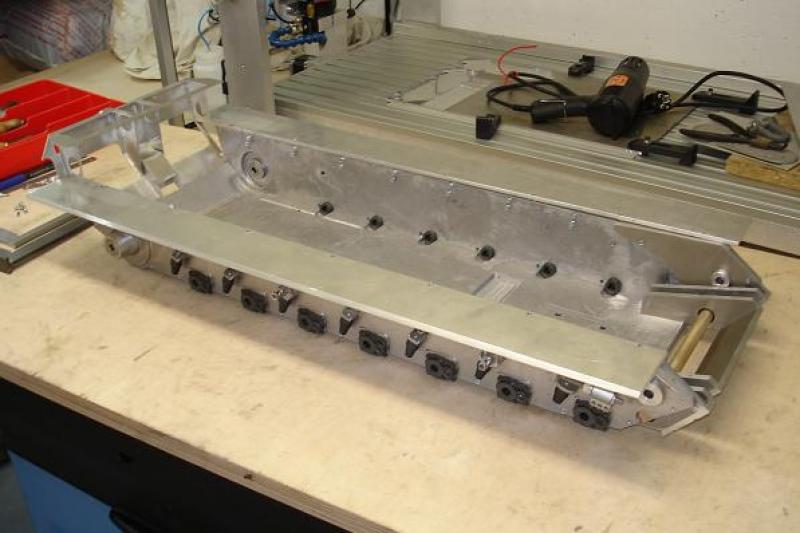

Hallo zusammen, Heckteil gefräst und geklebt.
Frank
|
|
| |
|
|
19.06.2010, 11:23 Uhr
OliverRauls
3D - Drucker
|
Sieht super aus! Hat sich die Fräse ja gelohnt!
Oli
|
|
| |
|
|
24.07.2010, 16:45 Uhr
BW-Kette
|
Hallo Leute

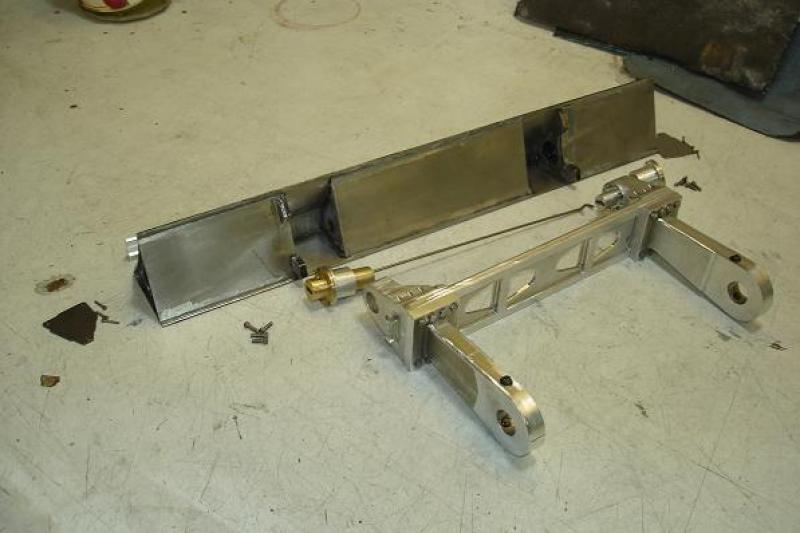

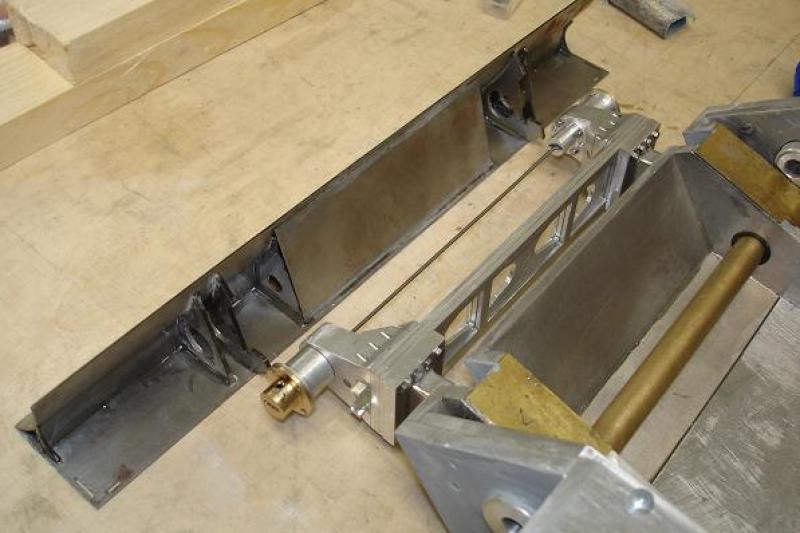

Mal wieder ein Zwischenbericht. Die ganze Frontpartie mußte angepaßt werden. Nachdem die Frästeile soweit waren, konnte ich mit dem Einpassen beginnen. Nach 2 Tagen Feilen und Gewinde bohren ist die Front nun plaziert. Die Welle läßt sich immer noch leicht mit 2 Fingern drehen.
Bis denne
Frank
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von BW-Kette am 29.07.2010 11:16. |
|
|
14.11.2010, 20:25 Uhr
OliverRauls
3D - Drucker
|
Ich bin aus dem Projekt ausgestiegen da es einfach nicht meine Liga ist. Metallbearbeitung mit NC- Maschinen, Ätzteile- scale nachmessen- super! aber nicht meine Vorstellung von Freizeitgestaltung. Ich danke Dir, Frank, für das mir entgegengebrachte Vertrauen. Ich bin sicher, hier entsteht ein Super Modell! Aber es wäre nie "meins" gewesen.
Wann kommen jetzt neue Fotos? Bin gespannt.
Oli
|
|
| |
|
|
15.11.2010, 19:49 Uhr
BW-Kette
|

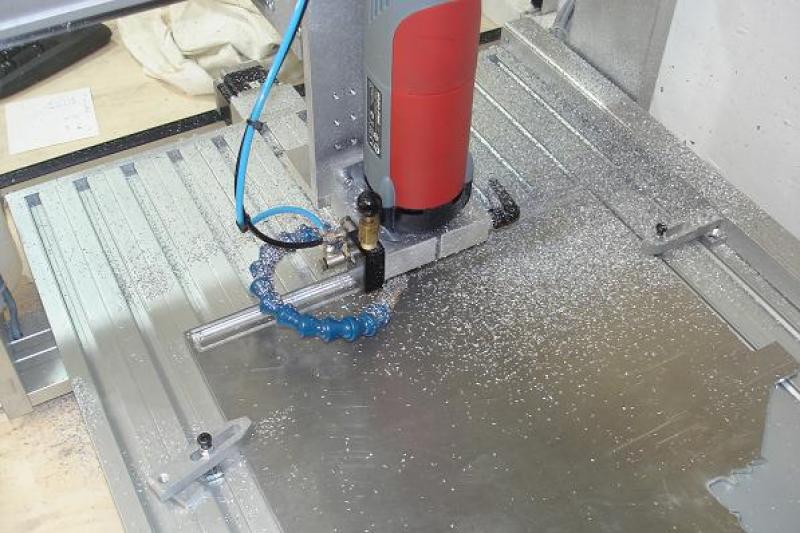

Nun läuft die Fräse wieder - Winterzeit ist Bastelzeit.
Nun zu meinen Erfahrungen: Bis jetzt ist alles so wie es sein soll. Nur wenn ich mit Fräsern 3mm und kleiner arbeite, verläuft der Fräser nach außen. Meine Vermutung: ich bekomme die Späne nicht ordentlich weg, da ich mit relativ hoher Geschwindigkeit und sehr hartem Alu arbeite.
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von BW-Kette am 15.11.2010 19:50. |
|
|
15.11.2010, 19:52 Uhr
BW-Kette
|

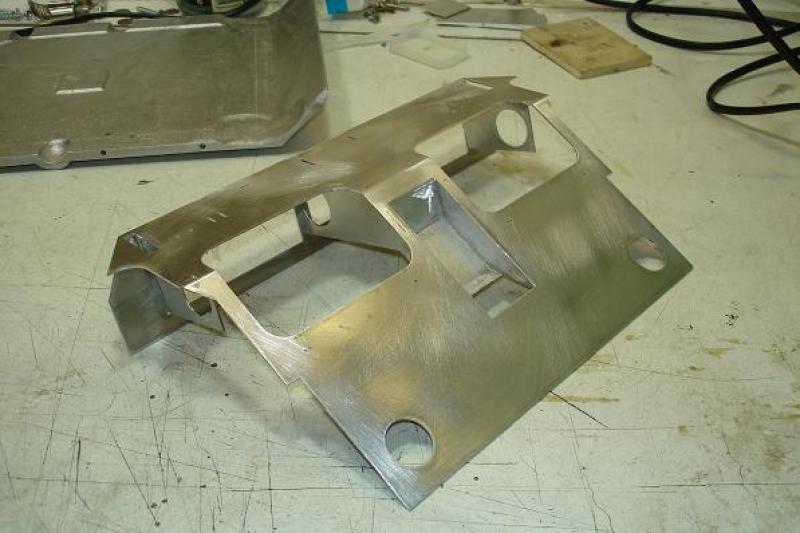

Bis auf die vordere Leiste fertig. Muß noch ein bischen gefeilt werden.
Frank
|
|
| |
|
|
