da ja jetzt Weihnachten ist, möchte ich Euch mal zeigen, was mein Freund und ich seit einem halben Jahr ausgetüfftelt haben.
Es ist ein digitales Rohrrückzugsmodul, was man parallel mit dem Soundmodulkodierer von Benedini betreiben kann.
Man kann die Rückzugsgeschwindigkeit, den Rückzugsweg und den Kanal für den Kodierer einstellen.
Auch ist noch eine Dummi Funktion enthalten, damit man den Weg des Rückzugs überprüfen kann.
Ein einmaliges Rückziehen beim einschalten des Moduls ist alls Funktionsanzeige integriert.
Man kann, da das Modul mit einem umgebauten Servo arbeitet, jeden Maßstab bedienen (vorrausgesetzt die Steuereinheit passt in den Panzer, also ab 1/16 bis 1/..).
Ich habe mal ein kleines Video angehängt (ohne Sound)
MFG
Peter
1788,8 KBs
Rohrrückzug wmv.wmv
Count: 475
|
|
 |
|
|
20.12.2008, 17:48 Uhr
modellspezi
|
Hallo Peter,
das hört sich super interessant an. Ich habe für unser Tigerprojekt ein ähnliches Modul bei SGS in 'Auftrag' gegeben. Was muss den an dem Servo umgebaut werden?
Könnten wir uns mal darüber per PN unterhalten?
Gruß
Florian
|
|
| |
|
|
20.12.2008, 17:58 Uhr
bluethunder
|
Hallo Florian,
an dem Servo muß normalerweise nur ein Kabel zum Poti gezogen werden.
Alles andere regelt bei uns der Microprozessor.
MFG
Peter
|
|
| |
|
|
20.12.2008, 19:42 Uhr
modellspezi
|
hmmmm und der wird dann wo am Benedinimodul installiert? - Kannst du mir mal ein Bild von dem Teil schicken?
Auf dem Video scheint mir der Rückzugsweg etwas kurz zu sein... - kann man das einstellen?
Gruß
Florian
|
|
| |
|
|
21.12.2008, 12:16 Uhr
bluethunder
|
Hallo Florian,
der Rückzugsweg kann noch per Servohebel und am Modul eingestellt werden.
Das Modul arbeitet mit einem parallelen Kabel zum Benedini Modul.
Es kann aber auch föllig unabhängig arbeiten.
es wertet eigenständig die Werte des Kodierers aus.
Leider habe ich kein Bild so auf die schnelle. Ich mache Dir heute im laufe des Tages noch eins und stelle es dann hier ein
MFG
Peter
|
|
| |
|
|
21.12.2008, 13:42 Uhr
halbkette
|
Hallo Peter,
ich habe mir das Video angesehen und - ohne meckern zu wollen - muß ich auf Anhieb sagen, dass mir der eigentliche Rückzug des Rohres zu langsam erscheint. Da ist ja kaum ein Unterschied zum Vorlauf zu erkennen.
Läßt sich das deutlicher programmieren?
( Ich denke dabei an das Tiger1- 1:10-Projekt mit Florian und anderen.)
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
21.12.2008, 14:17 Uhr
modellspezi
|
Hallo Hartmut,
das dürfte bei einer Mikroprozessorsteuerung kein Problem sein.
Wenn es nicht sowieso schon so gemacht ist, könnte man die Geschwindigkeit des Rückstoßes mittels Poti einstellen, genauso wie den gesamtweg und den langsameren Vorlauf. - Also müssten auf der Platine 3 Potis aufgebaut sein...?!?!
Gruß
Florian
|
|
| |
|
|
21.12.2008, 14:53 Uhr
bluethunder
|
Hallo Florian und Hartmut,

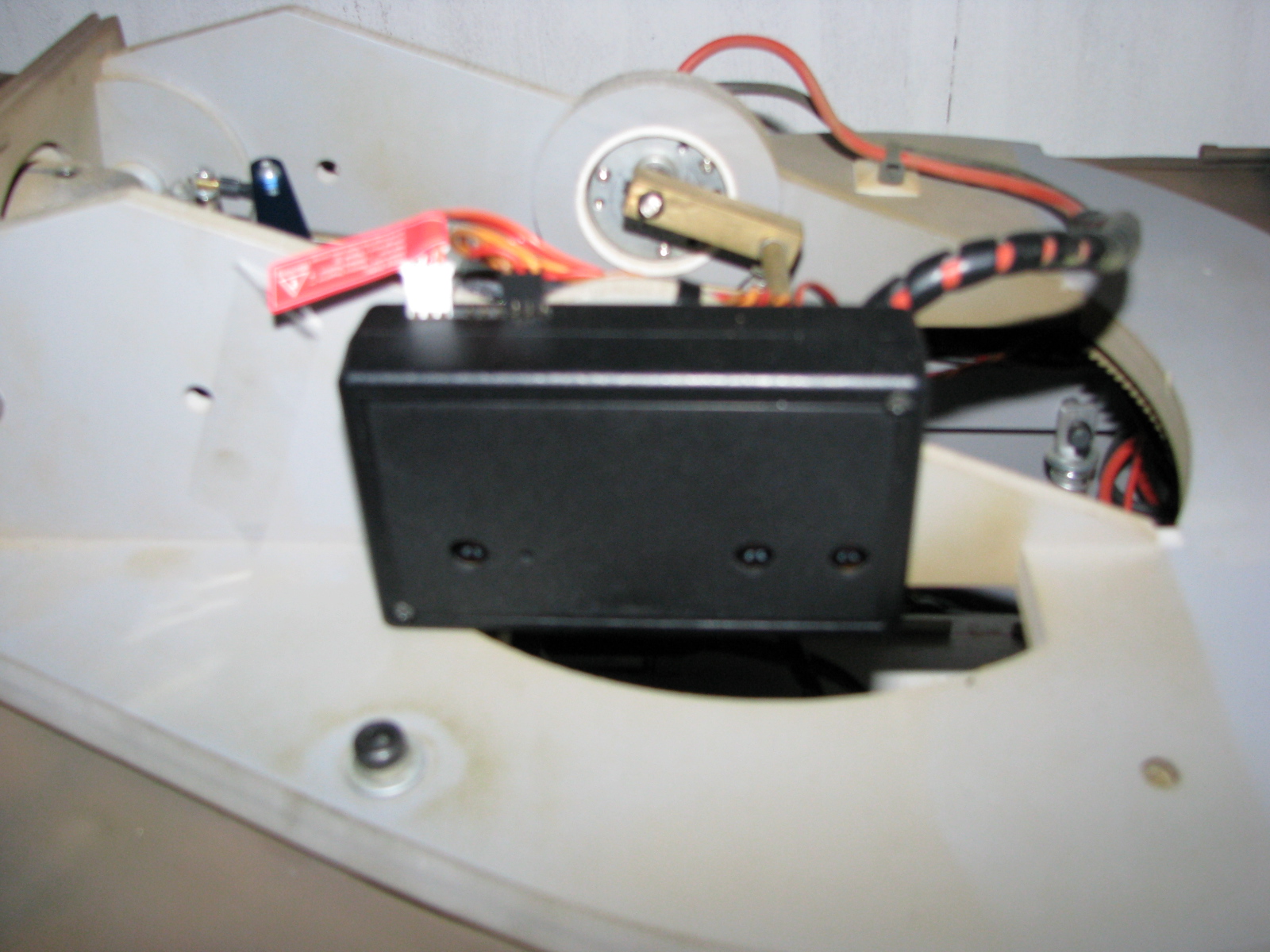

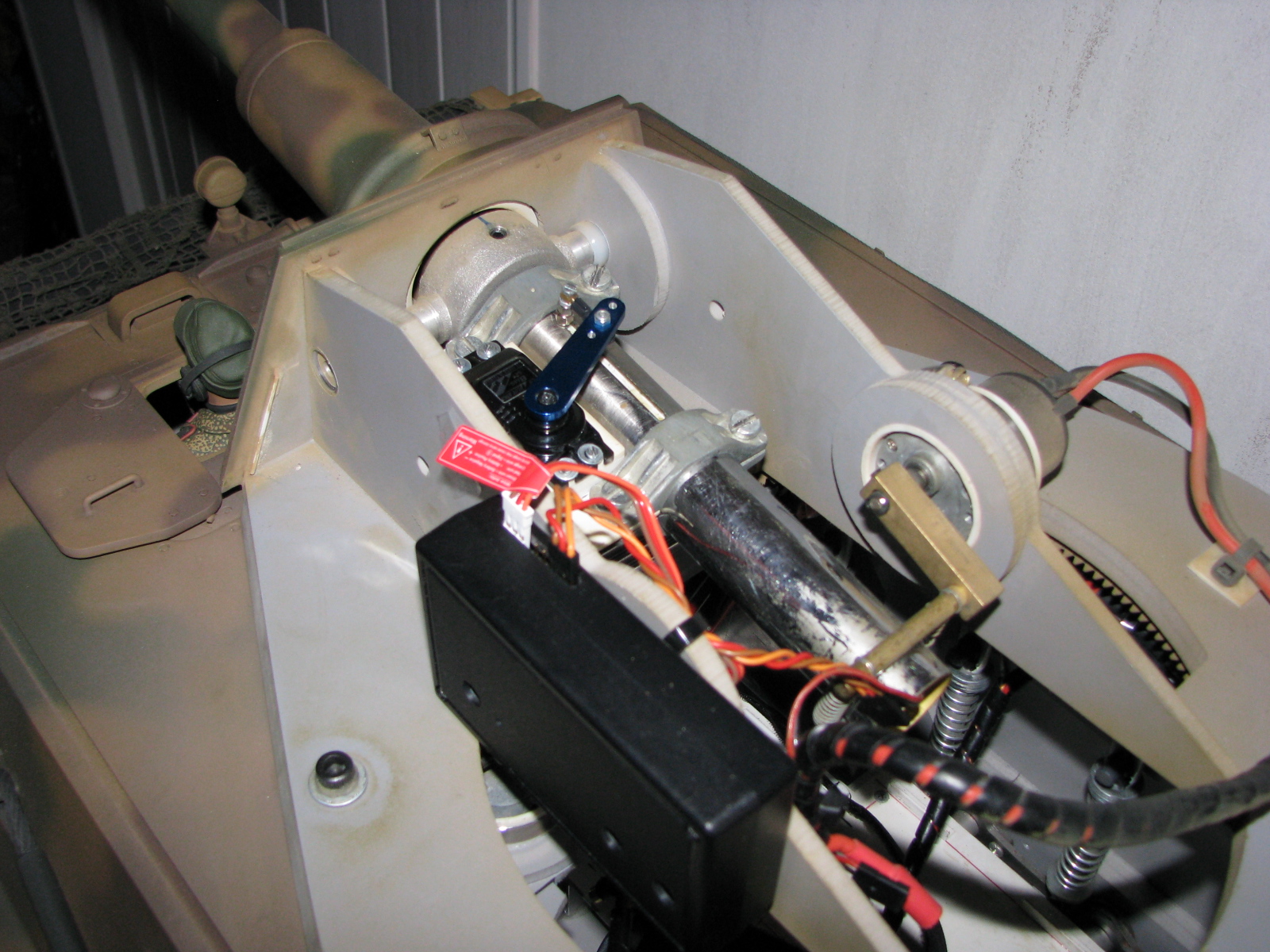

seht Euch mal die Bilder an.
Auf dem Video ist noch ein langsames Servo eingebaut (sollte nur das Prinzip bzw. die Funktion sichtbar und testbar machen).
Ist aber jetzt von dem im Video zu sehenden 0,16s auf ein 0,12s Servo umgebaut worden.
jetzt entspricht der Rückzug dem originalen KT Rückzug. wenn man einen schnelleren Rückzug benötigt, braucht man nur den Servo erneuern, da der mikroprozessor über das Potti nur so schnell regelt, wie der Servo ist (max. Schnelligkeit ist max. Schnelligkeit des Servos!) Wir können auch über die Programmierung noch den Vor und Rücklauf extra auf Werte setzen, sodas man optimale Einstellungen erhalten kann.
MFG
Peter
|
|
| |
|
|
21.12.2008, 15:53 Uhr
halbkette
|
Hallo Peter,
ja, danke. So dachte ich mir das.
Habt ihr schon einen Preis?
Weitere Fragen:
Muß die Schaltung unbedingt vom Benedini-Modul ausgelöst werden oder ist da ein frei beschaltbarer Eingang vorhanden?
Wenn ja, welche Art Trigger-Impuls oder Spannungsschwelle braucht es dazu?
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
21.12.2008, 16:39 Uhr
bluethunder
|
Hallo Hartmut,
also es gibt bald zwei Versionen (wobei momentan nur die Benedini Version funktionstüchtig ist).
Einmal die mit dem Kodierer und einmal mit einem einfachen Kipptaster.
Ein Preis für das Modul das den Kodierer von Benedini überwacht, würde so 100-150 Euro kosten.
Hier ist aber schon ein Servo mit Metallgetriebe umgebaut und angepasst mit dabei.
Das Modul muß nur noch angesteckt werden und schon läufts.
Aber es muß der Verstärker unbedingt eine eigene Stromversorgung haben, sonst gibts Rückkopplungen auf den Verstärker (sowie bei jedem angeschlossenen Modul).
Ich muß auch betonen, das ich das Modul nicht gewerbsmäßig vertreiben will !!!!
Es sollte hier nur auch anderen die Möglichkeit gegeben werden, ein solches Modul ohne großes Know-How zu bekommen (nur zum Materialpreis und einem Arbeitszeit abgleich).
MFG
Peter
|
|
| |
|
|
22.12.2008, 15:41 Uhr
halbkette
|
Hallo Peter,
danke für die Auskunft. Hört sich interessant an.
Florian und ich werden drauf zurück kommen. Wir unterhalten uns gerade darüber.
--
Gruß Hartmut
" Ein Modell ist mehr als nur die Summe seiner Teile "
|
|
| |
|
|
22.12.2008, 15:45 Uhr
bluethunder
|
Hallo Hartmut,
habe von Florian eine PN bekommen
Nur keine Eile -> Florian weiß soweit bescheid
MFG
Peter
|
|
| |
|
|
