Thema:  Ein Jagdtiger für den kleineren Geldbeutel |
[ - Antworten - ] |
05.03.2008, 14:12 Uhr
  Sdkfz171
|
Hallo Gemeinde !
Das ist zur Zeit meine Baustelle bzw das war meine letzte Baustelle . Muss nur noch den Antrieb für die Kwk einbauen und dann ist der Kleine soweit fertig .
Ich habe versucht einen Jagdtiger für Jedermann zu baue , sprich nicht einfach alles gekauft was es gibt sondern nur die wichtigsten Dinge .Dabei habe ich berücksichtigt dass nicht jeder über die Fähigkeiten verfügt alle Teile selber herzustellen .
Hier mal die Auflistung der benötigten Teile :
Diese Teile sind alle vom Tamiya Tiger II .
1 Unterwanne
1 Oberwanne
1 Satz Laufrollen FO
1 Satz Schwingarme
1 Satz Lager für Schwingarme
1 Halterungen für die Drehstäbe
1 Satz Drehstäbe
1 Gießast B
1 Gießast C
1 Gießast D
Alle Schraubensätze
1 Satz Ketten
1 Paar Antriebsräder
1 Paar Spannrollen und die dazugehörenden Schwingarme
Diese Teile sollten man von Wecohe kaufen da sie die Arbeit enorm ersparen , vorausgesetzt man kann eine Kalotte sowie den Kasemattenaufbau selber bauen .
1 Luckensatz vom Jagdtiger
1 Kwk Blende
1 Kwk mit Saukopfblende , wenn man keine Möglichkeit hat diese Teile selber zu drehen bzw drehen lassen
1 Zubehörsatz ( Das sind die ganzen Kleinteile drin wie Aufhängungen für die Kettenglieder usw )
Teile von Knupfer
Flügelmuttern und Sechskantdummies Schlüsselweite 1,4
Der Antrieb und die Elektronik überlasse ich jedem selber , meine Variante ist ein komplett überarbeitetes HL Getriebe und das komplette El Mod Packet mit CSI .
Und hier nun die ersten Bilder :

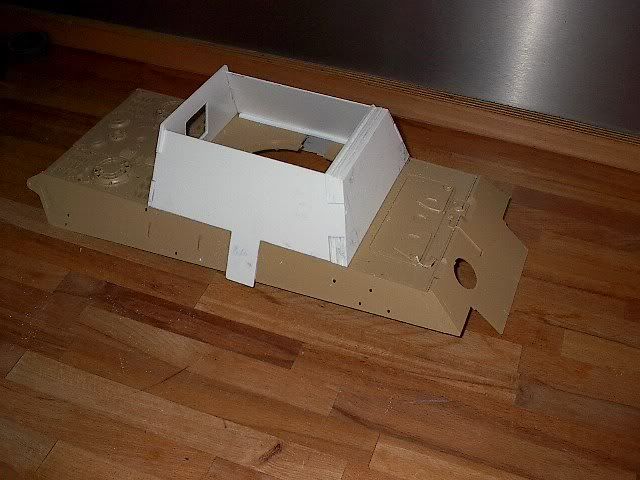

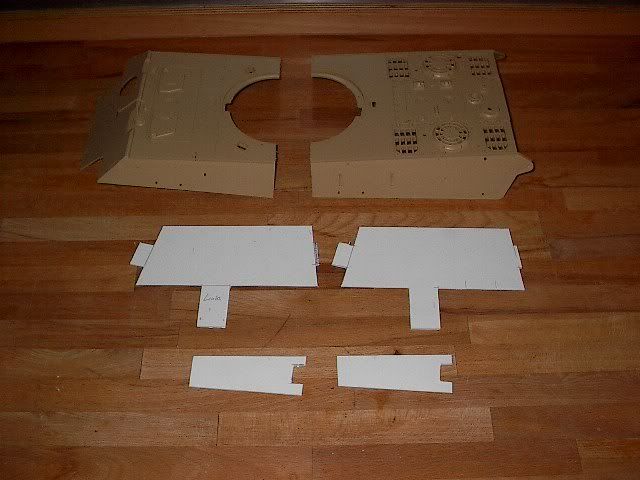

Die Oberwanne wird getrennt und mit den Seitenteilen der Kaematte verlängert .
Die Front und Rückseite sowie das Dach werden ebenfalls angefertigt und verbaut .
Das Dach ist wie beim Orginal abnehmbar , das erspart viel Fummelei beim Einbau der Kwk Mechanik !

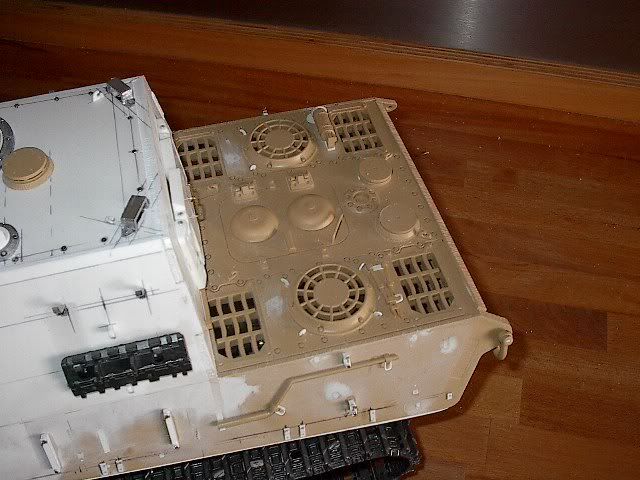

Die Rückwand der Oberwanne , hier wurden die Halterungen für die Abschlepphaken selber gebaut .

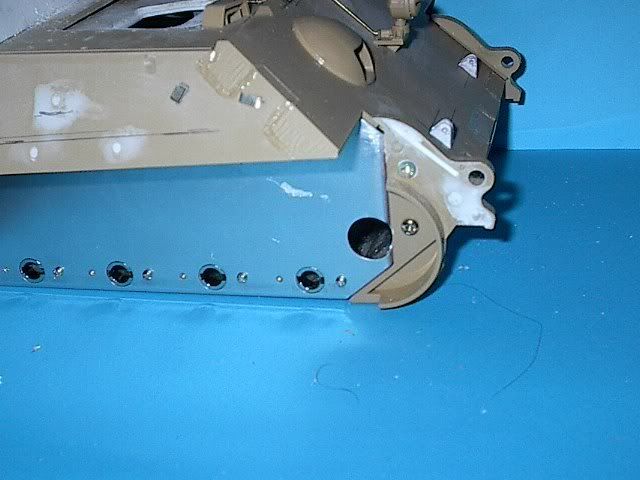

Ich hatte die gepanzerten Auspuffblenden von Wecohe , aber ich habe mal versucht die Teile von Tamiy zu verwenden , das bedeutete etwas Umarbeit
Auch die Halterungen für die Ersatzkettenglieder von Wecohe wurden überarbeitet , indem ich ein kleines Loch bohrte und ansenkte sodaß ein kleiner Nagel passte . Die Teile an den Aufbau verkleben , und Löcher nachbohren , Nagel einsetzen und von hinten mit Heißkleber sichern , die Halterungen heben
Nun eine kurze Pause !
Euer Sdkfz171
|
|
|
|
|
05.03.2008, 14:38 Uhr
Sdkfz171
|
Hallo Gemeinde !
Nachdem die Kaematte soweit fertig ist geht es an den Bau der Kalotte .

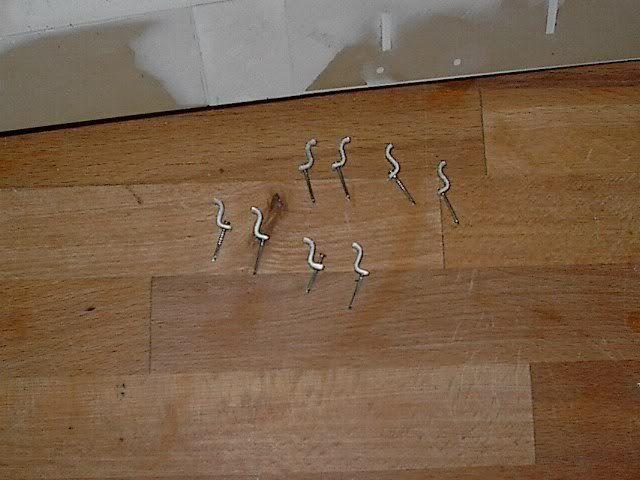

Die Hacken für das Dach !

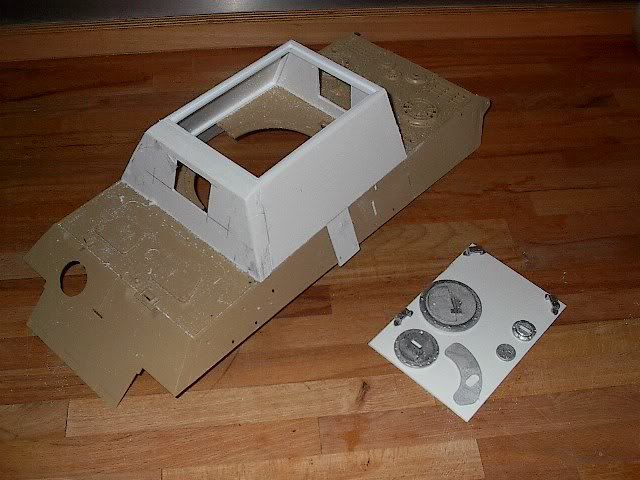

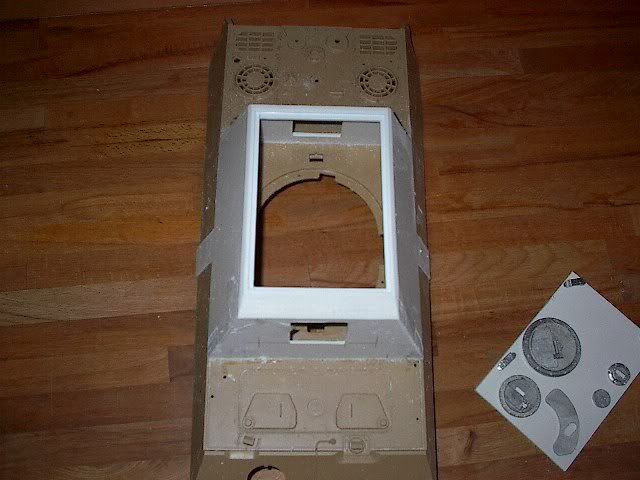

Die Kalotte wird angebaut

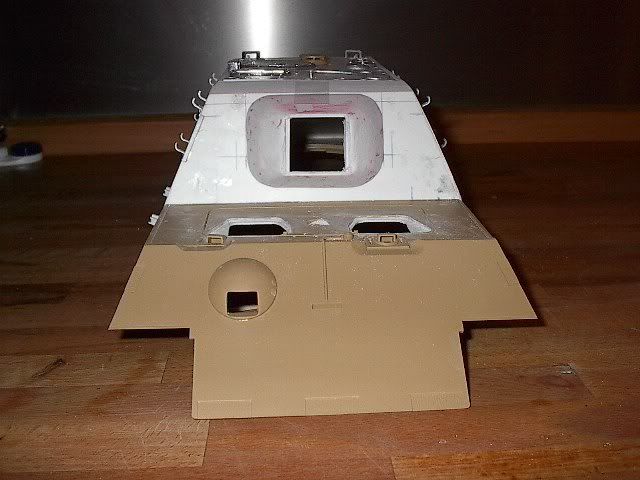

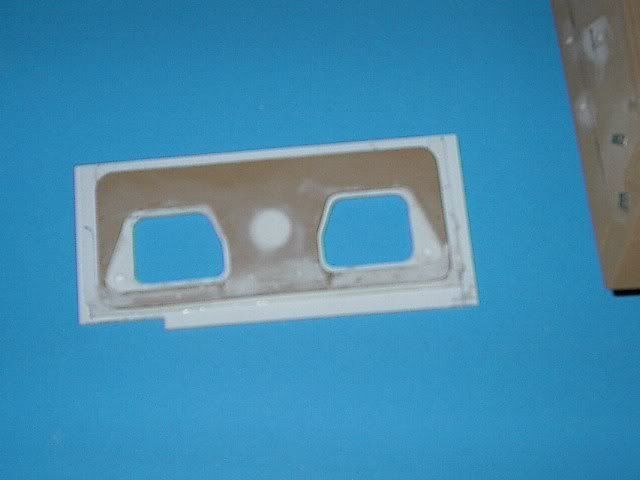

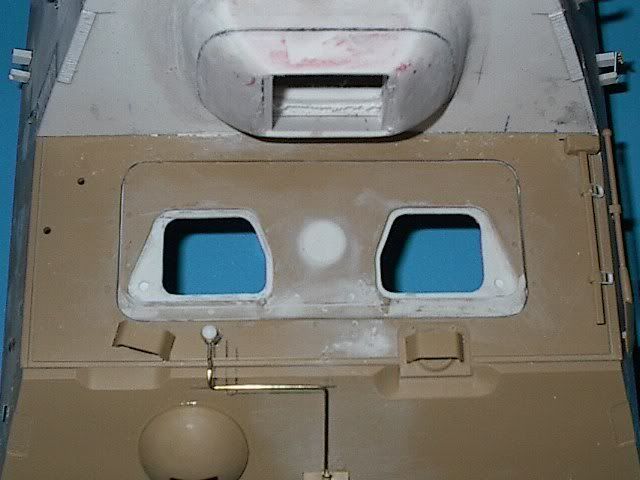

Die Luken für Fahrer und Funker werden geöffnet und auch die Platte wir umgebaut

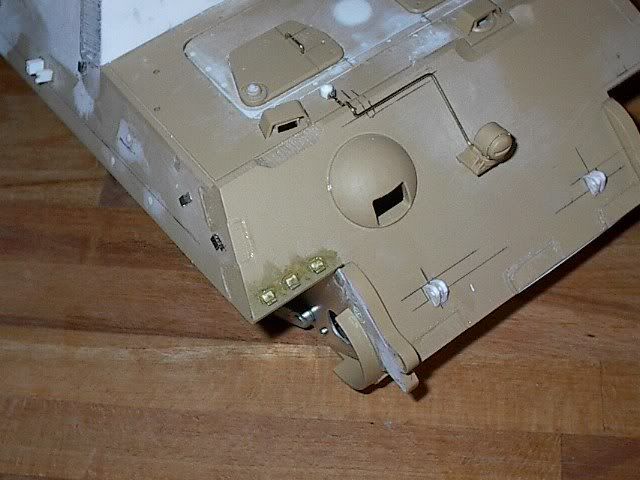

Auch die Leitung für den Scheinwerfer wurde gelegt , dabei habe ich an die Enden kleine Messingmuttern angebracht !
Die Seitenvorgelegteile habe ich ausgespachtelt und die Kanten nachgearbeitet

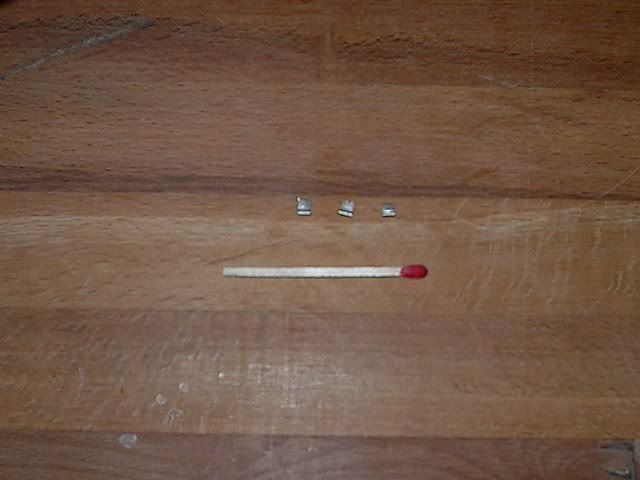

Die Halterung für den Unterlegstklotz
Anbringen der Kleinteile auf dem Kasemattendach einige Teile habe ich durch Eigenbauteile ersetzt !
Nochmals kleine Hacken für die Fahrer/Funkerplatte
Anfertigen und anbauen der Halterungen für die Kettenabdeckungen
Die Halterungen für die Rohrstütze
Alle Kanten wurden nachgearbeitet um die Struktur des Schneidbrenners darzustellen , Schweißnähte wurden nur an der Kasematte und an der Wanne dargestellt , alle Halterungen haben keine Schweißnähte !!!!!!!

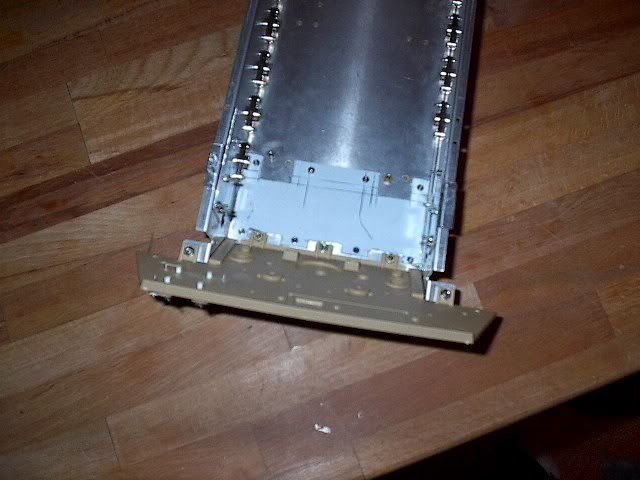

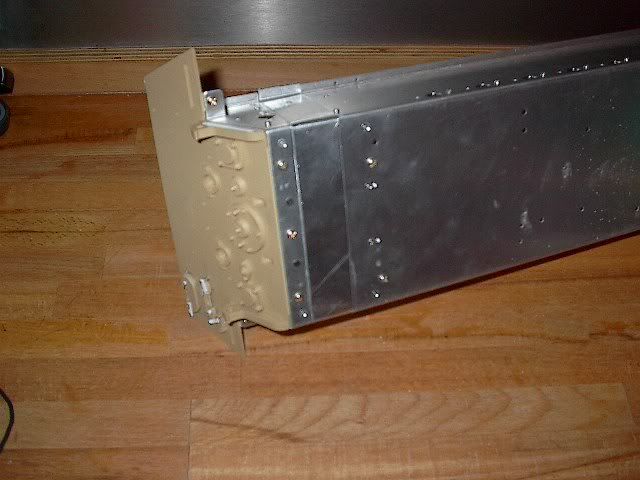

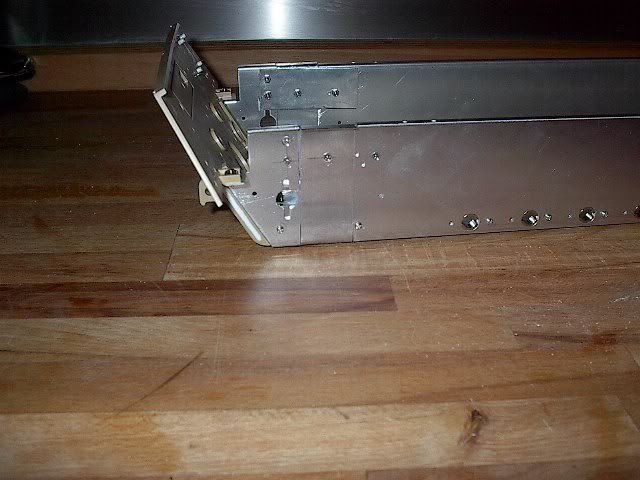

Die Wanne wurde im hinteren Bereich abgetrennt und ein gekantetes Aluteil eingesetzt welche mit den beiden Teile verschraubt ist auch die Bodenplatte bekam eine Verstärkung
Das sind die nicht verbauten Teile von Wecohe ,welche ich zum Teil selber baute wie zum Beispiel die hinter 2 Teilige Luke !
Das waren die Bilder vom Bau des Jagdtigers
Viele Grüße Euer Sdkfz171
|
|
|
|
|
|
05.03.2008, 23:50 Uhr
sPzAbt503
|
Gute Arbeit.
Nur ist der vordere Teil (die Ebene mit den beiden Luken im Original um einige Zentimeter tiefer als als beim Königstiger. Dies war wegen dem 12.8cm Kanone notwendig.
lg
Tiger112
|
|
|
|
|
|
06.03.2008, 12:15 Uhr
Sdkfz171
|
Hallo Tiger 112 !
Ja das habe ich auch gehört und gesehen , aber dann habe ich mir mal die Mühe gemacht und die Fahrzeuge überprüft .Wenn ein Fahrzeug auch von schräg vorn fotografiert wurde oder von hinten , lässt sich ja das überprüfen anhand der Oberkante .Diese gedachte Linie muss dann im vorderen Bereich über der Kante des vorderen Aufbaus sein !Und was meinst Du was dabei rauskam ? Es gab Fahrzeuge wo dieser Absatz war und es gab Fahrzeuge da war kein Absatz zu entdecken .
Hier mal ein paar Beispiele :
Und hier 2 Beispiele wo man den Unterschied der vorderen un hinteren Partie sieht
Das waren die Kriterien nach denen ich mich dann auch gerichtet habe , da Skizzen auch nicht immer exakt sind .
So und was nun ?Habe leider keinen echten orginalen Jagdtiger zum ausmessen !
Viele Grüße Euer Sdkfz171
|
|
|
|
|
|
06.03.2008, 13:17 Uhr
sPzAbt503
|
Bei allen JT war das so. Das das mit der Linie auf den Bildern nicht funktioniert siehst du am Besten an Bild 2 und 7. Einmal ist kein Absatz (Bild2) dann wieder ein Absatz zu sehen. Beide Bilder zeigen aber den selben JT. Man sieht es auch sehr schön am Abstand zwischen Kugelblende des BugMg´s und Oberkante. Dieser ist IMMER geringer als beim KT.
lg
sPzAbt 503
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von sPzAbt503 am 06.03.2008 13:21.
|
|
|
06.03.2008, 15:01 Uhr
Sdkfz171
|
Hallo Gemeinde !
Und jetzt schmeiß ich ihn weg !
Ist nur gut dass wenn man so etwas baut keiner was sagt und dann wenn er fertig ist dann kommen alle !Das muss ich nicht verstehen oder ?
Jetzt habe ich 3 Monate das Ding gebaut und keiner hat was gemerkt !
Tja dann reißen wir den Scheiß auseinander damit das ja auch 100 % Scale wird .
Die Bücher schmeiß ich dann auch weg !
Und wenn ich einen neuen bau um wieviel mm ist dann der Vorderbau tiefer ?Muss dann die Oberkante der Bugplatte dann wohl auch gekürzt werden und wenn ja um wieviel mm ?Mit der Angabe einige Zentimeter kann ich nichts anfangen !
Sollte der Absatz größer sein als etwa 2,5-2,8 mm ?
Viele Grüße Sdkfz171
|
|
|
|
|
|
06.03.2008, 15:25 Uhr
sPzAbt503
|
@Sdkfz171
Also mal halb lang, beruhige dich wieder. Kein Grund ihn und die Nerven gleich wegzuschmeißen. Du hast den Beitrag am 5.3. eröffnet, wie soll dann jemand anderer auf den Fehler aufmerksam werden?
Die genauen Masse habe ich jetzt nicht im Kopf. Werde aber am Abend (Nacht) nachsehen.
Ja, die Oberkante der Bugplatte wandert auch nach unten. Die Kugelblende bleibt auf der selben Höhe wie beim KT.
Auf deinem Bild sehen die Befestigungsschrauben für das Dach rund aus. Aber vielleicht sieht das am Bild nur so aus. Im Original waren es Sechskantschrauben und versenkt.
JT hatten auch einen Feststellhacken für die Motorraumklappe. Dieselbe wie beim Tiger 1 sowie Tankentlüftungsleitungen.
lg
sPzAbt503
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von sPzAbt503 am 06.03.2008 15:40.
|
|
|
06.03.2008, 15:43 Uhr
Sdkfz171
|
Hallo !
Ich habe etliche Skizzen angeschaut und bei keiner war ein Unterschied zu sehen und bei der Schablone von ... die ich mir von einem orginal .... Teil gemacht habe ist da auch kein so großer Unterschied gewesen , diesen habe ich aber eingebaut .
Ich meine ja nicht dieses Forum , sondern ein Nachbarforum , und da sind auch einige hier und haben den Baubericht gelesen und gesehen !
Ich sollte nur sehr schnell die Skizze mit den richtigen Angaben haben , damit ich ihn bis Samstag fertig habe !
Die Tankentlüftungsleitungen sind aber auch nicht überall dran , die habe ich nur in den wenigsten Fällen gesehen und ich habe nicht nur 10 Bilder angeschaut sondern etwa um die 150 verschiedene Bilder .Auch bei anderen Fahrzeugen von anderen Forenmitgliedern habe ich nichts gesehen nur mal bei einem normalen Tiger II .
Viele Grüße Sdkfz171
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von Sdkfz171 am 06.03.2008 15:52.
|
|
|
06.03.2008, 16:36 Uhr
Mortimer
|
quote:
Original von Sdkfz171:
Hallo Gemeinde !
Und jetzt schmeiß ich ihn weg !
Ist nur gut dass wenn man so etwas baut keiner was sagt und dann wenn er fertig ist dann kommen alle !Das muss ich nicht verstehen oder ?
Jetzt habe ich 3 Monate das Ding gebaut und keiner hat was gemerkt !
Tja dann reißen wir den Scheiß auseinander damit das ja auch 100 % Scale wird .
Die Bücher schmeiß ich dann auch weg !
Und wenn ich einen neuen bau um wieviel mm ist dann der Vorderbau tiefer ?Muss dann die Oberkante der Bugplatte dann wohl auch gekürzt werden und wenn ja um wieviel mm ?Mit der Angabe einige Zentimeter kann ich nichts anfangen !
Sollte der Absatz größer sein als etwa 2,5-2,8 mm ?
Viele Grüße Sdkfz171
Hallo Sdkfz171, auf Deinen Fotos sieht man ja gut, dass der Unterschied nur auf wenigen Bildern zu erkennen ist. Zumindest meinen sehr positiven Gesamteindruck des Modells kann das überhaupt nicht trüben. Ohne Hinweis hätte ich einen Unterschied nie bemerkt.
Es gibt doch diesen Spruch über Gift, der ist auch gut auf Modelle anwendbar: Jedes Modell ist fehlerhaft. Es kommt nur auf die Größe der Lupe an.
Manchmal ist die eigene Lupe größer, manchmal die der anderen.
Ob man nun eigene oder fremde Ansprüche höher wertet… das ist mehr eine Persönlickeits-/philosophische Frage.
Was ich sagen will: Lass Dich anspornen, aber nicht verrückt machen.
Grüße
Martin
|
|
|
|
|
|
06.03.2008, 17:05 Uhr
Sdkfz171
|
Hallo Jan !
Danke für die Info !
Also die 1-2 mm Unterschied die ich habe kann ich verkraften , ist denke ich vom Abpausen des besagten Teiles aus besagtem Haus entstanden , also damit kann ich leben !
Aber ist ja auch keiner von der Anschau und Ausstellfraktion , sondern der soll ja im Gelände fahren so wie der Panther II ,das sind Blessuren nicht auszuschließen !
Und da schaut keiner hin ob da 1 oder 2 mm fehlen wenn der sich über die Pontonbrücke bewegt oder auf die Fähre fährt !
Viele Grüße aus Sigmaringen
Sdkfz171
|
|
|
|
|
|
06.03.2008, 21:49 Uhr
sPzAbt503
|
Es sind 3mm. Es ist auch nicht sehr auffwändig diesen Fehler zu korrigiren.
Aber damit es kein Mißverständnis gibt. Ich wollte dich lediglich auf diesen kleinen Fehler hinweisen. Jeder baut für sich und so gut er kann oder eben will. Mich persönlich würde dieser Fehler stören auch wenn es niemandem auffällt.
Einerseits wird über jede Kleinigkeit seitenweise in Foren diskutiert andererseits werden offensichtliche Fehler mit der Bemerkung "sieht ja keiner", weiß ja keiner" abgetan.
Besser werden (wenn man will) kann man nur durch sachliche Kritik. Lobhudelei bringt nicht weiter.
lg
sPzAbt503
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von sPzAbt503 am 06.03.2008 21:51.
|
|
|
06.03.2008, 21:52 Uhr
sPzAbt503
|
Noch eins.
Ach ja die Tankentlüftungen. Da gab es mind. 3 verschiedene Anordnungen. Aus diesem Grund mache ich (meistens) ein Modell eines ganz bestimmten Panzers, Schiffes, etc....
|
|
| Beitrag 1 mal editiert. Zuletzt editiert von sPzAbt503 am 06.03.2008 21:58.
|
|
|
07.03.2008, 02:23 Uhr
Diessel
|
Hallo Sdkfz171, auch ich hatte mir damals den Jagdtiger "the hard way" gebaut. DenTurm aus schweren dicken Resinguss. Lediglich die Kanone und Blende hatte ich zugekauft. Hatte auch das Vordach gesenkt. Zwischen 2,5 und 3 mm sollte es passen. Abei mal ein par pics zur Ansicht. Weiter so! Gruss Martin
|
|
|
|
|
|
