06.08.2007, 20:27 Uhr
 GerhardP
|
Nachdem ich verschiedene Fotos schon in diversen Threads verstreut habe, möchte ich in loser Form den Bau meines Büffel beschreiben.
Basis ist der Büffel von Peter Müller. Er bildet eine sehr gute Basis und ich habe eine CNC-Fräsmaschine, sowie diverse andere Maschinen bei mir zuhause im Hobbykeller. Daher zeichne ich mir die fehlenden Teile auf CAD und fertige sie dann an.
Falls Interesse besteht kann ich über einen Zurüstteilesatz nachdenken.
Zuerst einmal ein paar Fotos zum Baufortschritt:
Zusammengebaut und die Schrauben noch nicht verkittet
Das Deck nach dem Zusammenbau:
Hier mal ein erstes Eigenbauteil - Der Staukorb. Dahinter sieht man auch die Lüftergräting, die ich gefräast habe.
Schneegreifer und diverse Schäkel
Hier sieht man neben einem weiteren Schäkel die Verfeinerung der Deckklappen mit Scharnieren und den verschraubten Laschen
Das Auflager für den Kran schaut doch ganz gut aus, oder?
Alle Schrauben sind als Sechskantschrauben ausgeführt, das wertet ungemein auf...
Meine Jungs beim Probesitzen  Der Fahrer wird den Kopf übrigens mittels eines Servos parallel zum Lenken drehen damit ja kein Unfall passiert
Hier noch eine Übersicht über das Arbeitsdeck
Derzeit arbeite ich gerade am vorderen Bereich. Der Schäkel links neben der Halterung für die Kette der Schnellbergeeinrichtung ist nur prov. angesteckt, der Bolzen muss noch gebaut werden.
--
Schöne Grüße aus Österreich
Gerhard
|
|
 |
|
|
06.08.2007, 20:40 Uhr
  OliverRauls
3D - Drucker
|
Super, Gerd.
Was du gesupert hast. Sehr schön! Aber ein paar Details sind nicht stimmig. Der Kran zu weit hinten, die Lüftergrätings wirken grob. Sonst klasse!
Oli
|
|
| |
|
|
06.08.2007, 20:45 Uhr
GerhardP
|
Nun ein paar Infos zur Ausrüstung:
Ich habe bei SGS Electronics ein spezielles Modul für den Bergepanzer geordert. Der Rainer ist ein Supertyp und sehr hilfsbereit.
Das Modul hat ein paar spezielle Features, die für mich den Ausschlag gegeben haben:
Das wichtigste ist für mich die Umschaltung in einzelne Modi Fahren - Räumbetrieb - Kranbetrieb. Dabei werden z.B. während des Fahrens die Kranfunktionen abgeschaltet und das ist für mich sicherheitsrelevant. ausserdem sind alle Fahrtregler im Modul integriert. Die beiden Kettenantriebe werden über den Scale-Bus mit dem B30-Modul angesteuert. Weiters hat das Modul Lichtfunktionen, MG-Sound und Blitzer, Bremslicht RKL und Blinker integriert. Auch der Sound ist auf dem Modul drauf.
Nun aber das Beste: Die neue Steuerung von SGS funktioniert wie in echt. Das heißt bei Kurvenfahrt verzögert die innere Kette und die äussere Kette wird beschleunigt. Das ist brandneu und ich bin der Erste, der es haben wird
In Zukunft werden alle Regler so ausgeliefert. Das Modul schlägt meines Erachtens alles was es so am Markt gibt.
Der Sound wird bei mir allerdings von einem Benedini-Modul geliefert. Ich habe mich verliebt, nachdem ich DAS gesehen habe.
Ein Problem habe ich derzeit mit dem Antrieb. die Motoren sind zu schwach. auf Gras kann ich nur geradeaus fahren. Da hoffe ich auf Tipps von euch, was ich noch ändern kann.
--
Schöne Grüße aus Österreich
Gerhard
|
|
| |
|
|
06.08.2007, 22:12 Uhr
antias
|
Hallo Gerhard,
Super Teile. Deine Bilder machen Appetit auf ein eigenes "Büffel-Tier"
Matthias
|
|
| |
|
|
06.08.2007, 22:29 Uhr
HARRY
|
Hallo Gerhard!
...sieht schon super aus dein Bagger!
...zu den Motoren:Hast Du schon welche in Aussicht? ..wenn ja welche?
....zu dem Drehen und Wenden auf dem Rasen,ziehen alle schweren und mittelschweren Modelle die Grasnarbe heraus,und es kann passieren das die Kette absrpringt oder vom Ritzel dreht. Das ist ganz normal,und sollte bisweilen vermieden werden,da spätere Schäden am Laufwerk unumgänglich werden können.
Mfg Harry
--
http://panzomanie.isthier.de
|
|
| |
|
|
07.08.2007, 20:33 Uhr
GerhardP
|
Hallo Harry:
an den Motoren bin ich dran, schaun mer mal.
Nachdem hier so einige Diskussionen um Büffel in einem kleineren Massstab geführt wurden, muß ich mal sagen, daß ich mit meinem Modell von Peter Müller super zufrieden bin. Ich bin gestern einmal mit der Wanne ein kleines Stück gefahren und die Federung funktioniert einfach traumhaft. Die Masse machts halt auch im Modell aus. Über eine Unebenheit bügelt das Fahrwerk drüber, dass es eine Freude ist.
Und das Detaillieren ist doch der Genuss beim Bauen, oder.
Zuerst Schmöckern und Bilder aus dem Internet besorgen oder selbst fotografieren.
Dann - zumindest bei mir - manchmal nicht wissen, wofür der Teil ist
Anfrage im Forum stellen - Antworten von Experten bekommen, die richtig weiterhelfen
Das Teil konstruieren, fräsen, drehen, feilen, schnitzen....
Herrlich - Ich liebe Funktionsmodellbau
--
Schöne Grüße aus Österreich
Gerhard
|
|
| |
|
|
07.08.2007, 20:47 Uhr
OliverRauls
3D - Drucker
|
Gerhard, du sprichst mir aus dem Herzen.
Ein paar Hinweise seien erlaubt, da ich ja gerad am gleichen Modell in 1:16 sitze: verwende "echte" Sechskantschrauben für die Deckel und Platten von Peter. Bei ihm sieht das so aus, als ob es mit Nieten befestigt wäre. Das ist einfach zu ändern. Die Abdeckung der Kasematte ist nicht einfach rechteckig, sie folgt der Kontur des Aufbaus. Auch einfach zu ändern. Schwerer die Position des Krans- er gehört weiter nach vorn. Ich hab ein 2. Loch gebohrt und ihn versetzt.
Aber du machst das, schönes Ding.
Oli:D
|
|
| |
|
|
07.08.2007, 21:10 Uhr
GerhardP
|
Oli:
Die Sechskantschrauben putzen so ein Modell unheimlich auf. Bei meinem Pandur habe ich ca. 250 Schrauben für die Zusatzpanzerung angebracht. Der Effekt ist WOW.
Bis mein Büffel fertig ist, werden noch einige Monate ins Land ziehen. Ich habe leider nicht viel Zeit und arbeite halt nur sporadisch daran. Aber das wird schon..
Und zwischendurch gehe ich ja auch fremd:
--
Schöne Grüße aus Österreich
Gerhard
|
|
| Beitrag 2 mal editiert. Zuletzt editiert von GerhardP am 07.08.2007 21:13. |
|
|
19.08.2007, 20:39 Uhr
GerhardP
|
Heute habe ich das Soundmodul von Thomas Benedini installiert und ausprobiert. Angesteuert werden die Sounds über GEWU-8-Kanalschalter, die über 2 Stk. Dreifachschalter betätigt werden. Damit lassen sich mit 2 Schaltern 8 Funktionen ansteuern.
Der Sound ist unbeschreiblich. Man hat das Gefühl im Keller steht ein echter Panzer. Dabei habe ich den Lautsprecher noch gar nicht in eine Box verbaut.
Das Soundmodul ist wirklich das Beste
--
Schöne Grüße aus Österreich
Gerhard
|
|
| |
|
|
29.09.2007, 21:51 Uhr
GerhardP
|
Nachdem der Weiterbau meines Büffel in letzter Zeit durch meine vielen Dienstreisen nach Russland gestockt hat, hier ein kleines Update:
Ich habe jetzt die stärksten Motoren von Peter Müller eingebaut. Das Drehen auf Rasen geht noch immer sehr zäh, aber es funktioniert jetzt einigermassen. Das ist scheinbar eine echte Quälerei, da die gesamte Kette sich im Rasen "verbeisst". Die erste Probefahrt mit dem Benedini-Soundmodul hat die Nachbarschaft aufgeweckt
Das Modul ist einfach das Beste, was ich je gehört habe. Letztes Wochenende war ich bei einer Vorführung in einer Panzerkaserne mit Leo 2A4. Das wohlige Kribbeln im Bauch, das sich dort bei mir eingestellt hat konnte ich bei meinem Büffel heute wieder spüren. Die Entscheidung für 1:10 war goldrichtig.
--
Schöne Grüße aus Österreich
Gerhard
|
|
| |
|
|
30.09.2007, 14:19 Uhr
GerhardP
|

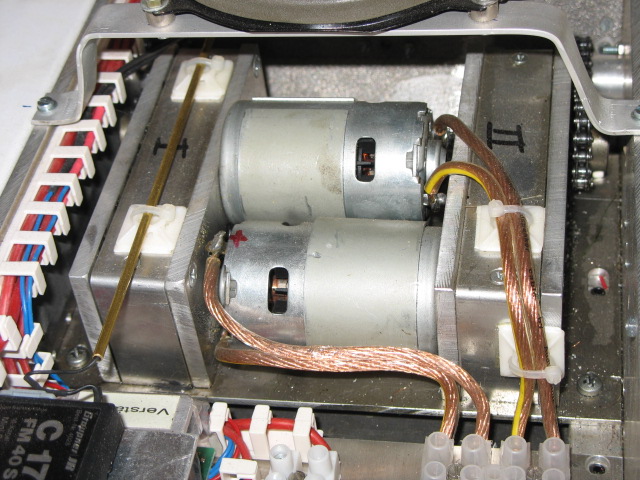

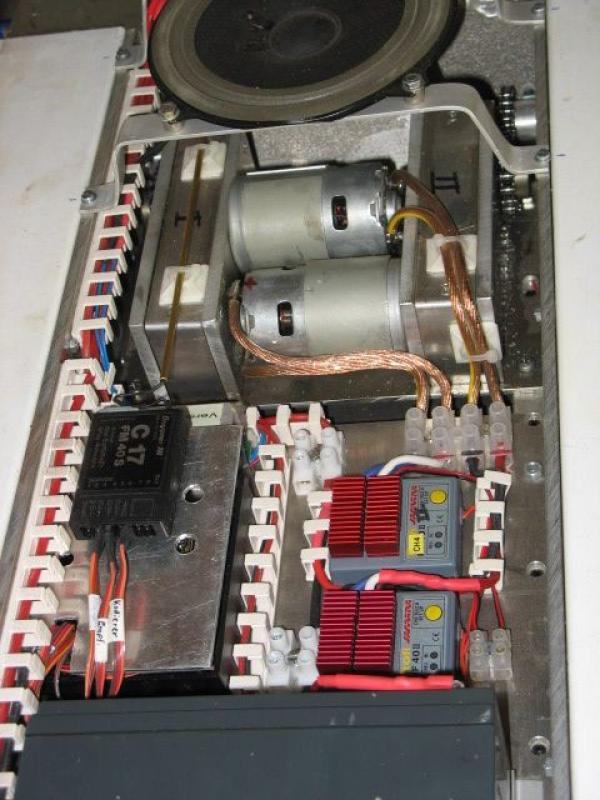

Und hier noch ein Foto von den neuen Motoren.
--
Schöne Grüße aus Österreich
Gerhard
|
|
| |
|
|
30.09.2007, 19:47 Uhr
Frieder
|
hallo Gerhard,
warst du in Wels beim T.d.o.T des Pz.Btl 14 dann hast du bestimmt bei uns Modellbauer der RAG
vorbeigeschaut und meine Büffel Baustelle mit den Aluketten in 1 : 10 gesehen, ich muss dir zustimmen
die Motoren und Getriebe von PM sind zu schwach für diesen Brocken,bei mir kommt ein Willer Getriebe
rein, das zur Zeit das Optimum für 1 :10 Modelle ist,
es klappt leider mit dem Bild nicht,
gruss frieder
|
|
| |
|
|
30.09.2007, 20:04 Uhr
GerhardP
|
Hallo Frieder,
na klar bin ich davor gekniet und habe ihn bewundert. Alle Achtung, welchen Aufwand Ihr da getrieben habt. Hast Du einen Link zu den Getrieben und woher ist die Alu-Kette, die schaut genial aus.
--
Schöne Grüße aus Österreich
Gerhard
|
|
| |
|
|
01.10.2007, 17:20 Uhr
maggi
|
Hallo!!
Ich muß Freider da recht geben,ich habe schon drei Getriebe von Willer in meinem Besitz.
Und da ich nicht gerade zimperlich,was das Fahren anget mit meinen Modellen umgehe
bin ich auch wirklich voll des Lobes !!!!!
Einen Link gibt es leider nicht,aber eine Telefon Nr. hätte ich parat.
Und noch ein Bild von dem Getriebe in meinem Leo 1A4 im Maßstab 1:10.
Gruß
Magnus
|
|
| |
|
|
01.10.2007, 17:26 Uhr
maggi
|
Also,nur am Rande.
Es ist möglich,(mit diesem Getriebe) sich auf die Unterwanne zu stellen (86kg) und damit auf der Straße zu fahren.Haltet mich jetzt bitte nicht für Durchgeknallt,ich wollte es halt wissen.
Vielleicht noch ein besseres Bild.
Hoffe geholfen zu haben!!!
Gruß
Magnus
|
|
| |
|
|
