29.05.2007, 20:05 Uhr M47RETTER
|
Hallo Leute!!

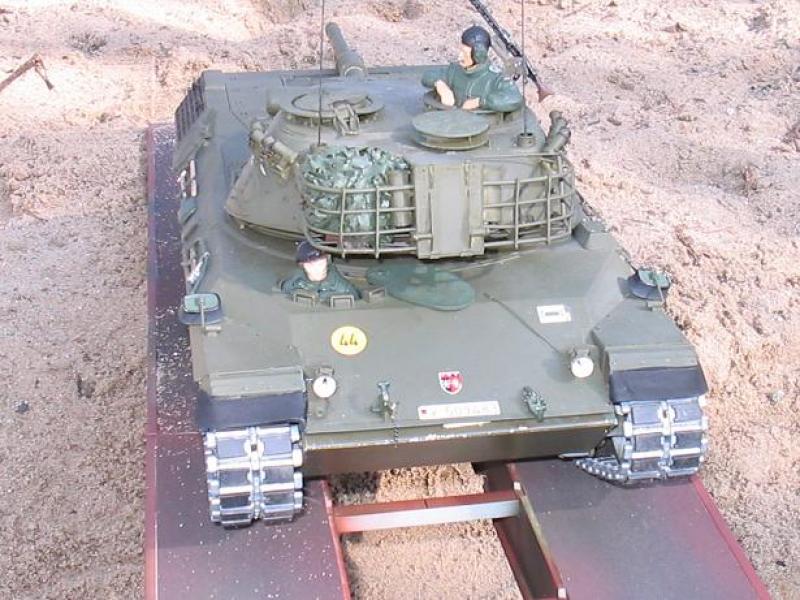

Seht mal was ich für kleines (sehr kleines) Geld im Netz ergattert hab.
Das Teil ist eine sehr gute Basis zum aubauen.
Der Turm und die Oberwanne ist Tiefgezogenes PS 3mm stark. Die Unterwanne ist aus 3mm Alu.
Es wird hier an dieser Stelle einen kleinen Baubericht von mir geben.
Ich werde den Leo mit Veroma Teilen ausstatten (Laufrollen Schwingarme Ketten...)
Zuerst wird es an die Unterwanne gehen.
Weiters mit Bildern folgt!!
Liebe Grüße
Tino
|
|
|
|
|
29.05.2007, 20:45 Uhr OliverRauls
3D - Drucker
|
Sieht gut aus, Tino.
Aber arbeite dran- in munster waren einige erstaunt, welche Details in 1:16 und sogar 1:35 gebaut werden.
Das sollte doch auch oder gerade in 1:10 gehen....aber du kannst das....
Oli
|
|
|
|
|
29.05.2007, 21:13 Uhr scenic99
Bob der Baumeister
|
Hi Tino,
nettes Modell das du für (kleines Geld) bekommen hast.
Läßt sich sehr viel drauß machen.
Verrätst du mir denn auch mal wie klein das Geld war ?
Gruß
Dirk -- kristen@freenet.de
http://www.dirkkristen.de
|
|
|
|
|
30.05.2007, 00:42 Uhr sgtotto
|
na da schau an...
ich bin ja auch grad über nem 1A5er...
gleiche basis...juheee.
wollte vorhin schon nen neuen Thread aufmachen..
by the way..
hat jemand bilder vom EMES 18?
grüße
p.s.:tino du hast immer noch 2 ritzel von mir;) -- Kanal 90!
|
|
|
|
|
30.05.2007, 12:24 Uhr M47RETTER
|
Hallo!
So, die beiden Seitenteile sind nun gebohrt (8H7). Die Aluleisten 20x20 dienen zur Aufnahme der Schwingarme. In die 8H7 Bohrung kommt dann eine Lagerbuchse zur Lagerung der Schwingarme!
LG
Tino
|
|
|
|
|
31.05.2007, 20:09 Uhr Radfahrer
|
Hallo Tino!
Na das ist doch wieder schönster "Schwermaschinenbau".
Was ist denn mit der O-Unterwanne nicht i.O., daß Du sie neu baust? Wo wir ja nun mittlerweile die Herkunft des Basisfahrzeuges. Würde bestimmt potenzielle Käufer interessieren. Es sei denn, Deine Antwort würde wieder Unfrieden stiften. Dann schweig lieber ...
Was macht denn der M1 1:9 eigentlich?
-- cu
Olaf (der Radfahrer)
|
|
|
|
|
31.05.2007, 20:27 Uhr M47RETTER
|
Hi!
Ich schweige!
Der 1/9er hat nun etlich Erbrobungen durch! Alles erdenkliche hab ich mit dem Teil getrieben!!!
Nun gehts ran an die 1/8er! Ich werde zwei M1A2Abrams in 1/8 bauen!
Einer für meinen Kumpel und einen für mich! Alle Erfahrungen aus dem 1/9er Projekt werden hier mit einfließen.
Die Wannen, Schwingarme, Schwingarmaufnahmen..... sind bereits beim Lasern (EDELSTAHL).
Aber dazu später mehr.......
Ich warte jetzt, um wieder auf den Leo zu kommen, auf die Veroma Teile. Erst dann kann ich alles perfekt anpassen.
Freu mich schon drauf!
Liebe Grüße
Tino
|
|
|
|
|
01.06.2007, 17:44 Uhr Erbse0815
|
Servu`s!
Schönes Modell.
Ja es ist von J.Seidel.
Habe es auch bei e-..... gesehen und am Anfang hätte es um ca. 2000Euro kosten sollen.
Die Auktion, wurde 3-4x reingestellt (jedes mal etwas günstiger).
Viel Spaß beim basteln, bin auch gerade am Gepard in 1:10 dran.
Mit J.Seidel Matterial und auch eigene Entwürfe um über in, das Matterial Lasern zu lassen.
Wegen dem oben ganannten, deines nicht erläuternden Grundes, habe ich auch nur die Unterwanne als U-Profil bekommen, ohne Front und Hinterteil in 3mm ALU. Schrägen habe ich mit der Flex zurecht geschnitten.
Gruß Helmut
|
|
Beitrag 3 mal editiert. Zuletzt editiert von Erbse0815 am 01.06.2007 18:01.
|
|
|
06.06.2007, 09:15 Uhr M47RETTER
|
Hallo Leute!
Hier mal ein kleines UPDATE!
Die Wannenseitenteile sind nun fertig gebohrt. Schwingarmlager wurden aufgebohrt auf 8H7 und eine Messingbüchse mit dem Innendurchmesser 6H7 eingesetzt.
Die Drehstäbe werden auf der gegenüberliegenden Seite gelagert (6H7). Oben auf dem Aluvierkant wurden M4 Gewinde geschnitten um die Drehstäbe optimal einstellen zu können.
Kettenspannvorrichtung, Schwingarme, Laufrollen und die Seitenvorgelege hab ich bei Veroma bestellt.
Seht aber selbst!
|
|
|
|
|
06.06.2007, 09:17 Uhr M47RETTER
|
Seitenteil mit Schwingarm und Drehstab. Von oben wird mit einer M4 Madenschraube geklemmt!
|
|
|
|
|
06.06.2007, 09:19 Uhr M47RETTER
|
Hier mal ein Bild mit aufgesteckten Schwingarmen und Laufrollen.
Heute Nachmittag (wenns klappt) gehts zum schweißen!!!! Juhu!!
Die Messingbuchsen haben vom Seitenteil zum Schwingarm einen 4mm Abstand. Hier wird denn ein Scale Laserteil der orginal aussehenden Schwingarmaufnahme angebracht!
|
|
Beitrag 1 mal editiert. Zuletzt editiert von M47RETTER am 06.06.2007 10:28.
|
|
|
06.06.2007, 09:36 Uhr Feldwebel_Steiner
|
Hallo Tino,
Verwendest Du Drehstäbe oder Bleche? Ich kann das irgendwie schlecht erkennen. Wie hast Du denn die justierbare Drehstabaufnahme realisiert? Sind das Kaufteile oder hast Du Dir da selber was gebastelt?
Beste Grüsse
Steiner -- http://sdkfz250.spaceforfree.de
|
|
|
|
|
